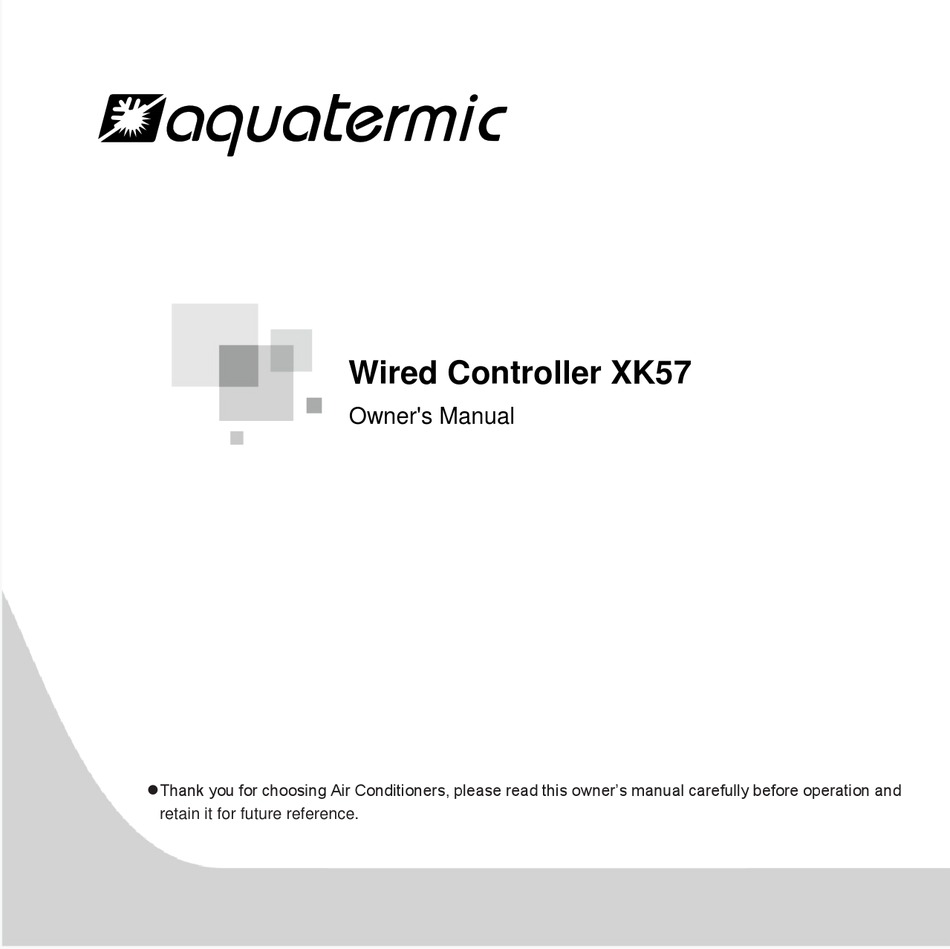

Wired Controller XK57
Owner's Manual
 Thank you for choosing Air Conditioners, please read this owner's manual carefully before operation and
retain it for future reference.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the XK57 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for aquatermic XK57

Summary of Contents for aquatermic XK57

  • Page 1 Wired Controller XK57 Owner's Manual  Thank you for choosing Air Conditioners, please read this owner’s manual carefully before operation and retain it for future reference.
  • Page 2 User Notice  The power supply for all water tanks or hot water generators must be unified.  Prohibit installing the wired controller at wet or sunshine places.  Do not knock, throw or frequently disassemble the wired controller.  Do not operate the wired controller with wet hands. ...

  • Page 3: Table Of Contents

    Contents 1 DISPLAY ................1 1.1 LCD of Wired Controller ............... 1 1.2 LCD Display Instruction ............... 2 2 BUTTONS ................4 2.1 Button Graphics ................... 4 2.2 Function Instruction of Buttons ............4 3 Installation and Commissioning ..........5 3.1 Installation of Wired Controller .............
  • Page 4 4.15 Water Temperature Auto Setting Function of Floor Heating .... 46 4.16 Setting of Rapid Floor Heating ............46 4.17 Absence Setting of Floor Heating ............ 47 4.18 Timer Setting of Floor Heating ............47 4.19 Clock Setting ..................52 4.20 Clean Setting..................

  • Page 5: Display

    Wired Controller XK57 1 DISPLAY Fig 1.1 Appearance of the Wired Controller 1.1 LCD of Wired Controller Fig1.2 LCD graphics of wired controller...

  • Page 6: Lcd Display Instruction

    Wired Controller XK57 1.2 LCD Display Instruction Table 1.1 LCD display instruction Displaying name Instructions WATER interface The icon will light up when the current wired controller is at the arrow interface of hot water function. Overview of the hot water function: the WATER icon keeps on; the...
  • Page 7 Wired Controller XK57 Displaying name Instructions When inquiring or setting project number of water tank or hot water generator, icon "NO." is displayed; It is displayed when one wired controller controls multiple water tanks Group or hot water generators simultaneously;...

  • Page 8: Buttons

    Wired Controller XK57 2 BUTTONS 2.1 Button Graphics Fig. 2.1 Button graphics 2.2 Function Instruction of Buttons Table 2.1 Function instruction of buttons Buttons Instructions Enter/ Select and cancel function Cancel (1)Set water temperature for water heating, floor heating and high Decrease temperature sterilization;...

  • Page 9: Installation And Commissioning

    Wired Controller XK57 water heating, preset water heating and night water heating. (Note: modes cannot be switched under the interface of floor heating) WATER interface: sun-flower function, water temperature auto function of water heating, sterilize function, rapid water heating function;...
  • Page 10 Wired Controller XK57 The second style: Unit: mm Fig. 3.1Dimension of wired controller Fig. 3.2 Parts of wired controller Panel of wired Soleplate of wired Junction box mounted in Name Screw M4×25 controller controller the wall space Parts supplied by users...

  • Page 11: Installation Of Wired Controller

    Wired Controller XK57 3.1 Installation of Wired Controller 3.1.1 Communication Line Selection Fig. 3.3 Length of communication line Total length of communication line Wire Material Wire material between water tank or size standar Remarks type hot water generator and wired controller L(m) 1.Total length of communic...
  • Page 12 Wired Controller XK57 Note: ① If the air conditioner is installed at the strong electromagnetic interference place, communication line of the wired controller must use shielding twisted pair. ② Materials of communication line for wired controller must be selected according to this ins-truction manual strictly.
  • Page 13 Wired Controller XK57 Fig.3.4 Fig.3.5 Fig.3.4 One wired controller controls one water tank or hot water generator. Fig.3.5 Two wired controllers control one water tank or hot water generator.
  • Page 14 Wired Controller XK57 Fig. 3.6 One wired controller controls multiple water tanks or hot water generators simultaneously.
  • Page 15 Wired Controller XK57 Fig. 3.7 Two wired controllers control multiple water tanks or hot water generators simultaneously. Wiring instructions: ① When one wired controller controls multiple water tanks or hot water generators simultaneously, the wired controller can connect to any one water tank or hot water generator, but the connected ones must be either water tanks or hot water generators.
  • Page 16 Wired Controller XK57 ② When two wired controllers control one water tank or hot water generator, the addresses of those two wired controllers should be different. Please refer to 3.2.2 Parameter Setting. ③ When two wired controllers control multiple water tanks or hot water...
  • Page 17 Wired Controller XK57 3.1.4 Installation Fig. 3.8 Installation diagram for wired controller Fig. 3.8 is the simple installation process of wired controller; please pay attention to the following items: (1)Before installation, please cut off the power for water tank or hot water...

  • Page 18: Commissioning

    Wired Controller XK57 (2)Pull out the two-core twisted pair from the installation hole on wall, and then pull this wire through the connecting hole at the rear side of soleplate of wired controller. (3)Stick the soleplate of wired controller on the wall and then use screw M4×25 to fix the soleplate and installation hole on wall together.
  • Page 19 Wired Controller XK57 (1)Long press “FUNCTION” button for 5s to enter the interface of parameter enquiry. “C00” is displayed in the temperature zone and the icon “CHECK” lights up; (2)Press “▲” or “▼” button to select parameter code; (3)Press “ENTER/CANCEL” button to return to the previous step until system exits parameter enquiry.
  • Page 20 Wired Controller XK57 generator Note: System will not exit “C01” viewing automatically. User has to exit this interface manually. View the quantity of Timer zone: display the quantity of indoor units within the Aircon unit, system (including Aircon unit, water tank and hot water...
  • Page 21 Wired Controller XK57 several water tanks or heat water generators at the same time View outdoor ambient Timer zone: display outdoor ambient temperature temperature Operation method: Enter viewing, short-press “MODE” button in “C18” status to turn on the function of one-button viewing water tank or hot...
  • Page 22 Wired Controller XK57 1.If user exits the “C18” interface manually, the one-button viewing function will be immediately turned off. 2.If system exits the “C18” interface due to no action in 20 seconds, user has to press the “ON/OFF” button under on/off status to cancel this function.
  • Page 23 Wired Controller XK57 temperature zone; (2)Press "▲" or "▼" button to select parameter code. Press "MODE" button to enter parameter setting. At that time, parameter value is blinking. Press "▲" or "▼" button to adjust the parameter value and press "ENTER/CANCEL" button to finish setting.
  • Page 24 Wired Controller XK57 When power supply is insufficient, the water tanks or hot water generators, which 00: normal operation Set priority operation are set to priority operation, 01: priority operation can operate, while other water tanks or hot water generators are forced to be turned off.
  • Page 25 Wired Controller XK57 Is it allowed to turn on 00: Yes e-heater when hot 01: No water mode is on? Is it allowed to recover 00: Yes heat automatically 01: No Set water temperature 35～46℃ 42℃ of heater for automatic...

  • Page 26: Operation Instructions

    Wired Controller XK57 4 Operation Instructions 4.1 Switch between Water Heating & Floor Heating Interfaces Press the "WATER/AC/FLOOR" button for every time under any condition with no other oper-ation (log off in advance when there is), the current interface will switch between the water heating and floor heating interfaces;...

  • Page 27: Water Heating On/Off

    Wired Controller XK57 ③ Only when the hot water generator is connected, with inside water tank and floor heating as well, can the interfaces be switched and display according to the above items. 4.2 Water Heating ON/OFF Water heating ON/OFF: press the "ON/OFF" button each time, the water heating will switch in the order of: on →...

  • Page 28: Water Heating Mode Setting

    Wired Controller XK57 Figure 4.1 Water Heating On/Off Interface 4.3 Water Heating Mode Setting When water heating is on, press "MODE" button each time, then mode will cycle in the order below: Figure 4.2 Switchover of Water Heating Mode Standard hot water mode: The water tank/hot water generator immediately starts or stops heating according to current water temperature setting.

  • Page 29: Water Heating Temperature Setting

    Wired Controller XK57 between water temperature setting and actual water temperature. The water tank/hot water generator will be stopped 1~4 hour after the preset time. After started, the machine will run cyclically every day. Night hot water mode: Fix the time of hot water supply at 00:00~06:00, so that the water tank/hot water generator will be started in this time section.

  • Page 30: Function Switchover Of Water Heating

    Wired Controller XK57 ③ When the temperature auto setting function of water heating is valid, the "▲" or "▼" button is not available for adjustment of water temperature. 4.5 Function Switchover of Water Heating The following functions can be set under the water heating on/off status:...

  • Page 31: Sun-Flower Setting

    Wired Controller XK57 Figure 4.4Function Switchover in Preset Mode and Night Mode Only the sterilization function is available for set when the water heating is off. Press the "FUNCTION" button and the sterilization icon will flicker; Note: ① If the function is shielded or unavailable due to other reasons, its setting will be skipped when pressing the "FUNCTION"...

  • Page 32: Water Temperature Auto Setting Function Of Water Heating

    Wired Controller XK57 Cancel sun-flower function: press the "FUNCTION" button when standard water heating mode is on to switch to the sun-flower function, and press the “ENTER/CANCEL” button to cancel it; 4.7 Water Temperature Auto Setting Function of Water Heating Water temperature auto setting function: the set water temperature for water heating is given by the main board according to the outdoor ambient temperature.
  • Page 33 Wired Controller XK57 water heating interface to switch to the sterilization function, and the icon “ ” will flicker. Then press the “▲” or “▼” button to adjust the temperature of high-temperature sterilization, and press the “ENTER/CANCEL” button to enable the high-temperature sterilization function;...
  • Page 34 Wired Controller XK57 High-temp sterilization function setting is as show in the Fig: Figure 4.5 When High-temp Sterilization is Available For Once...
  • Page 35 Wired Controller XK57 When the number of high-temperature sterilization cycle days is above 0, it means the sterilization function is available for cycling: Set high-temperature sterilization function: press the "FUNCTION" button in the water heating interface to switch to the sterilization function, and the icon of “...
  • Page 36 Wired Controller XK57 The high-temperature sterilization function setting is as shown in the figure:...
  • Page 37 Wired Controller XK57 Figure 4.6 When High-temp Sterilization is Available For Cycling Cancelling of the high-temp sterilization is as shown in the figure: Figure 4.7 Cancel High-temp Sterilization...

  • Page 38: Setting Of Rapid Water Heating

    Wired Controller XK57 4.9 Setting of Rapid Water Heating Rapid water heating: turn on compressor and e-heater when the outdoor unit allows to; Set rapid water heating: press the "FUNCTION" button when water heating is on to switch to rapid water heating, and the icon of “...
  • Page 39 Wired Controller XK57 Press the “▲” or“▼” button to adjust the power-on time for water heating, and press the “ENTER/CANCEL” button to enable the power-on timer for water heating; Press the "TIMER" button before pressing the “ENTER/CANCEL” button to save the set time for water heating on and switch to the timer setting for water heating off,and the icon of “...
  • Page 40 Wired Controller XK57 Timer setting for water heating is as shown in the figure:...
  • Page 41 Wired Controller XK57 Figure 4.8Timer Setting of Water Heating...
  • Page 42 Wired Controller XK57 The cancelling of water heating power-on timer is as shown in the figure: Figure 4.9Cancelling of Water Heating Power-on Timer...
  • Page 43 Wired Controller XK57 The cancelling of water heating power-off timer is as shown in the figure: Figure 4.10 Cancelling of Water Heating Power-off Timer...

  • Page 44: Preset Water Heating Setting

    Wired Controller XK57 4.11 Preset water heating setting Preset water heating: Press the “MODE” button when the water heating is on to switch to the preset mode (the user will be reminded to set the preset time at this moment, which can be skipped when already in preset MODE).
  • Page 45 Wired Controller XK57 Preset water heating as shown in the figure:...
  • Page 46 Wired Controller XK57 Figure 4.11 Preset Water Heating...
  • Page 47 Wired Controller XK57 The cancelling of preset water heating is as shown in the figure: Figure 4.12 Cancelling of Preset Water Heating...

  • Page 48: Floor Heating On/Off

    Wired Controller XK57 4.12 Floor Heating ON/OFF Floor heating on/off: in the floor heating interface, press the "ON/OFF" button for every time, it will switch in the order of on → off → on; In water heating interface: press the "WATER/AC/FLOOR" button to activate the floor heating interface first, and then pressing the "ON/OFF"...

  • Page 49: Function Switchover Of Floor Heating

    Wired Controller XK57 Set outlet water temperature range of floor heating: 25℃ to the highest outlet water temperature of floor heating; default as 40℃; Note: ① The highest outlet water temperature of floor heating is defaulted as 45 , which can be adjusted in the range of 40 to 52 by professionals;...

  • Page 50: Water Temperature Auto Setting Function Of Floor Heating

    Wired Controller XK57 When the floor heating is off, only the function of Absence can be set; 4.15 Water Temperature Auto Setting Function of Floor Heating Water temperature auto setting function of floor heating: the set outlet water temperature for floor heating is given by the main board of hot water generator according to the outdoor ambient temperature.

  • Page 51: Absence Setting Of Floor Heating

    Wired Controller XK57 Cancel rapid floor heating: press the "FUNCTION" button when floor heating is on to switch to the Rapid function and press the “ENTER/CANCEL” button to cancel it; Note: ① The function of rapid floor heating will only be available for once, and when...
  • Page 52 Wired Controller XK57 Set timer for floor heating: Press the "TIMER" button to enter the setting of floor heating power-on timer, and the icon of “ ” will flicker; Press the “▲” or “▼” button to adjust the time of floor heating on and press the “ENTER/CANCEL”...
  • Page 53 Wired Controller XK57 Timer setting of floor heating is as shown in the figure:...
  • Page 54 Wired Controller XK57 Figure 4.15Timer Setting of Floor Heating On/Off The floor heating power-on timer is as shown in the figure below:...
  • Page 55 Wired Controller XK57 Figure 4.16Cancel Power-on Timer of Floor Heating The cancelling of the floor heating power-off timing is as shown in the figure below:...

  • Page 56: Clock Setting

    Wired Controller XK57 Figure 4.17Cancel Power-off Timer of Floor Heating 4.19 Clock Setting Clock display: the timing zone will show the system clock both when it is on or off, and the icon of “ ” will light up, and the clock can be set at this moment.
  • Page 57 Wired Controller XK57 Figure 4.18 Real-time Clock Setting...

  • Page 58: Clean Setting

    Wired Controller XK57 4.20 Clean Setting Start the water pump, which is used for engineering evacuation, water line cleaning, etc. Long press the “WATER/AC/FLOOR” button for 5s when water heating and floor heating are off and not during high-temperature sterilization, and the word “CLEAN”...

  • Page 59: Child Lock Function

    Wired Controller XK57 4.22 Child Lock Function Simultaneously pressing the “▲” and “▼” buttons for 5s when it is on or off with no fault, the wired controller will enter the child lock function, and the LCD display will show the icon of “...

  • Page 60: Error Display

    Wired Controller XK57 5. ERROR DISPLAY When error occurs during system operation, the temperature display zone of the wired controller will show the error code, and show the error codes in cycle when there are several errors. i.e. Figure 5.1 shows the error of inconsistent number of water tank or hot water generator for one-controls-more system under power on status.

  • Page 61: Table Of Error Codes For Outdoor Unit

    Wired Controller XK57 5.1 Table of Error Codes for Outdoor Unit Error Error Error Content Content Content Code Code Compressor 1 Current Outdoor Ambient E0 Outdoor Unit Error Sensor Error Temperature Sensor Error Compressor 2 Current Defrosting Temperature E1 High Pressure Protection...
  • Page 62 Wired Controller XK57 Compressor 6 Discharge Compressor 3 Temperature Sensor bH System Clock Malfunction Over-current Protection Detachment Protection Compressor 1 Top Bad Performance of the Compressor 4 Temperature Sensor Outdoor Mainboard Over-current Protection Detachment Protection Compressor 2 Top Compressor 5...
  • Page 63 Wired Controller XK57 Compressor 4 Discharge Compressor 1 Heat Exchanger Gas-out Temperature Sensor Over-current Protection Temperature Sensor Error Detachment Protection Compressor 5 Discharge Compressor 2 Oil-return Temperature Temperature Sensor Over-current Protection Sensor Error Detachment Protection Compressor 6 Discharge Compressor 3...

  • Page 64: Table Of Error Codes For Water Tank Or Hot Water Generator

    Wired Controller XK57 5.2 Table of Error Codes for Water Tank or Hot Water Generator Error Error Error Content Content Content Code Code Indoor Unit Hardware Address Indoor unit error LL Error of water flow switch dA Error Wired Controller Power...

  • Page 65: Table Of Debugging Codes

    Wired Controller XK57 5.3 Table of Debugging Codes Error Error Error Content Content Content Code Code Outdoor Unit Capacity Refrigerant Charging is Code/Jumper Cap Setting CH Rated capacity is too high. ineffective. Error Emergency Operation Phase Sequence Protection DIP switch setting of the CL Rated capacity is too low.

  • Page 66: Table Of Status Codes

    Wired Controller XK57 Remote Receiver Outdoor Unit Tube Alarm of Indoor Unit Cb Outflow of Units IP Address Malfunction Project Number Collision Master indoor unit is Alarm of Wrong Number successfully set. of Outdoor Unit 5.4 Table of Status Codes...
  • Page 67 Controlador por cable XK57 Manual de usuario ● Muchas gracias por haber elegido nuestros aires acondicionados de uso comercial. Lea atentamente este manual de instrucciones antes de utilizarlo y consérvelo para futuras consultas.
  • Page 69 Indicación para el usuario ♦ La alimentación para todos los depósitos de agua o generadores de agua caliente debe unificarse. ♦ Se prohíbe instalar el controlador por cable en lugares húmedos o expuestos a la radiación solar. ♦ No golpee, lance o monte y desmonte frecuentemente el controlador por cable.
  • Page 70 Índice 1 PANTALLA ................1 1.1 Pantalla LCD del controlador por cable ..........1 1.2 Instrucciones de la pantalla LCD ............2 2 BOTONES ................4 2.1 Aspecto de los botones ............... 4 2.2 Instrucciones de las funciones de los botones ........4 3 Instalación y puesta en servicio ..........5 3.1 Instalación del controlador por cable ...........
  • Page 71 4.13 Ajuste de temperatura de agua para suelo radiante ....... 44 4.14 Cambio de funciones de suelo radiante .......... 45 4.15 Función de ajuste automático de temperatura del suelo radiante ... 46 4.16 Función de calefacción rápida de suelos ........46 4.17 Función "Absence"...

  • Page 72: Pantalla

    Controlador por cable XK57 1 PANTALLA Fig. 1.1: Aspecto del controlador por cable 1.1 Pantalla LCD del controlador por cable Fig 1.2: Gráficos de la pantalla LCD del controlador por cable...

  • Page 73: Instrucciones De La Pantalla Lcd

    Controlador por cable XK57 1.2 Instrucciones de la pantalla LCD Tabla 1.1: Instrucciones de la pantalla LCD N.º Nombre del indicador Instrucciones Este icono se muestra cuando el controlador por cable actual está Icono WATER ["Agua"] conectado a la interfaz de la función de agua caliente.
  • Page 74 Controlador por cable XK57 N.º Nombre del indicador Instrucciones Set ["Ajuste"] El icono "SET" ["AJUSTE"] se muestra en la interfaz de ajuste de parámetros. Sub-controller ["Contro- Indica que el controlador por cable actual es un controlador por cable lador subordinado"] esclavo (la dirección del controlador por cable es 02).

  • Page 75: Botones

    Controlador por cable XK57 2 BOTONES 2.1 Aspecto de los botones Fig. 2.1: Aspecto de los botones 2.2 Instrucciones de las funciones de los botones Tabla 2.1: Instrucciones de las funciones de los botones N.º Botones Instrucciones Enter/Cancel Seleccionar y cancelar una función.

  • Page 76: Instalación Y Puesta En Servicio

    Controlador por cable XK57 Interfaz de AGUA: función "Sunflower" ["Girasol"], función de temperatura automática de agua, función de esterilización, función de Function ["Función"] calentamiento rápido de agua. Interfaz de SUELO: función de temperatura automática de agua, función Absence ["Ausencia"], función de calefacción rápida de suelos.
  • Page 77 Controlador por cable XK57 Segundo tipo: Unidad: mm Fig. 3.1: Tamaño del controlador por cable Fig. 3.2: Piezas del controlador por cable N.º Panel del controlador Solera del contro- Caja de conexiones Nombre Tornillo M4×25 por cable lador por cable montada en pared Cdad.

  • Page 78: Instalación Del Controlador Por Cable

    Controlador por cable XK57 3.1 Instalación del controlador por cable 3.1.1 Selección de la línea de comunicación Depósito de agua/generador Depósito de agua/generador Depósito de agua/generador de agua caliente 1 de agua caliente 2 de agua caliente 3 Controlador por...
  • Page 79 Controlador por cable XK57 Nota: Si el acondicionador está instalado en un lugar expuesto a interferencias electromagnéticas, la línea de comunicación del controlador por cable deberá ser de par trenzado y blindado. Los materiales de la línea de comunicación para controladores por cable deberán seleccionarse en estricto cumplimiento de este manual de...
  • Page 80 Controlador por cable XK57 Unidad Unidad exterior exterior Depósito de Depósito de agua/generador agua/generador de agua caliente de agua caliente Fig. 3.4 Fig. 3.5 Fig. 3.4: Un controlador por cable controla un depósito de agua o generador de agua caliente.
  • Page 81 Controlador por cable XK57 Unidad exterior Depósito Depósito Depósito de agua/ de agua/ de agua/ generador generador generador de agua de agua de agua caliente caliente caliente Fig. 3.6: Un controlador por cable controla varios depósitos de agua o generadores de agua caliente...
  • Page 82 Controlador por cable XK57 Unidad exterior Depósito Depósito Depósito de agua/ de agua/ de agua/ generador generador generador de agua de agua de agua caliente caliente caliente Fig. 3.7: Dos controladores por cable controlan varios depósitos de agua o generadores de agua caliente Instrucciones de cableado: Cuando un controlador por cable controla varios depósitos de agua o...
  • Page 83 Controlador por cable XK57 cable no debe se mayor de 3, y los depósitos de agua o generadores de agua caliente conectados deberán estar en una misma red. Si hay dos controladores por cable controlando un depósito de agua o generador de agua caliente, los controladores por cable deberán tener...
  • Page 84 Controlador por cable XK57 3.1.4 Instalación Fig. 3.8: Diagrama de instalación para controlador por cable La fig. 3.8 muestra el proceso de instalación sencilla del controlador por cable. Preste atención a los siguientes puntos. (1) Antes de la instalación, interrumpa el suministro eléctrico del depósito de...

  • Page 85: Puesta En Servicio

    Controlador por cable XK57 (2) Extraiga el cable de par trenzado del orificio de instalación de la pared e introdúzcalo a través del orificio de conexión de la cara posterior de la solera del controlador por cable. (3) Introduzca la solera del controlador por cable en la pared y emplee el tornillo M4×25 para fijarla al orificio de instalación de la pared.
  • Page 86 Controlador por cable XK57 (1) Mantenga el botón “FUNCTION” ["Función"] pulsado durante 5 s para acceder a la interfaz de consulta de parámetros. El mensaje “C00” aparecerá en la zona de temperatura, y el icono “CHECK” ["COMPROBACIÓN"] se encenderá. (2) Pulse el botón “▲” o “▼” para seleccionar el código de parámetro.
  • Page 87 Controlador por cable XK57 Visualización de la cantidad de unidades de aire acondicio- Zona del programador: Muestra la cantidad de unidades nado, depósitos 1-80 interiores del sistema (incluidas unidades de aire acondicio- de agua y nado, depósitos de agua y generadores de agua caliente).
  • Page 88 Controlador por cable XK57 Visualización de la tempera- Zona del programador: Muestra la temperatura ambiente tura ambiente exterior. exterior Método de operación: Pulse brevemente el botón "MODE" ["MODO"] en el estado "C18" para activar la función de visualización del número de proyecto del depósito de agua o generador de agua...
  • Page 89 Controlador por cable XK57 3. Si la función de visualización con un botón está activada y el usuario pulsa el botón “ON/OFF” [“Encendido/apaga- do”] de algún controlador por cable de la misma red, la función se cancelará. Método de operación: Para acceder a la interfaz de visualización de la tempera-...
  • Page 90 Controlador por cable XK57 (2) Pulse el botón “▲” o “▼” para seleccionar el código de parámetro. Pulse el botón "MODE" ["MODO"] para acceder al ajuste de parámetros. En este momento, el valor del parámetro parpadea. Pulse el botón “▲” o “▼” para ajustar el valor del parámetro y “ENTER/CANCEL”...
  • Page 91 Controlador por cable XK57 Si la alimentación es insuficiente, los depósitos 00: Funcionamiento de agua o generadores de Ajuste de normal agua caliente ajustados funcionamiento 01: Funcionamiento para funcionamiento prioritario prioritario prioritario podrán seguir funcionando, mientras que el resto se apagará.
  • Page 92 Controlador por cable XK57 Hora de inicio de esterilización a altas 0-3 h temperaturas por adelantado ¿Se permite activar el calefactor eléctrico 00: Sí con el modo de agua 01: No caliente activado? ¿Se permite 00: Sí recuperar calor 01: No automáticamente?

  • Page 93: Instrucciones De Funcionamiento

    Controlador por cable XK57 4 Instrucciones de funcionamiento 4.1 Conmutación entre las interfaces de calentamiento de agua y suelo radiante Pulse el botón “WATER/AC/FLOOR” ["AGUA/AIRE ACONDICIONADO/SUELO"] siempre que no haya unidades en funcionamiento (desactivarlas si las hay); la interfaz actual cambiará entre las interfaces de calentamiento de agua y suelo radiante.

  • Page 94: Encendido Y Apagado Del Calentamiento De Agua

    Controlador por cable XK57 4.2 Encendido y apagado del calentamiento de agua Pulse el botón "ON/OFF" ["Encendido/apagado"] para que el calentamiento de agua se encienda y apague en el siguiente orden: encendido → apagado → encendido. Desde la interfaz de suelo radiante, pulse el botón "WATER/AC/FLOOR" ["AGUA/ AIRE ACONDICIONADO/SUELO"] para activar la interfaz de calentamiento de agua,...

  • Page 95: Ajuste De Modos De Calentamiento De Agua

    Controlador por cable XK57 4.3 Ajuste de modos de calentamiento de agua Con el calentamiento de agua activado, pulse el botón "MODE" para hacer circular los modos en el siguiente orden: Figura 4.2: Conmutación de modos de calentamiento de agua Modo de agua caliente estándar: El depósito de agua/generador de agua inicia o...

  • Page 96: Ajuste De Temperatura De Calentamiento De Agua

    Controlador por cable XK57 4.4 Ajuste de temperatura de calentamiento de agua Con el calentamiento de agua activado, pulse el botón “▲” o “▼” para que la temperatura aumente o disminuya en 1ºC; si mantiene pulsado uno de los botones, la temperatura aumentará...
  • Page 97 Controlador por cable XK57 4.5 Conmutación de funciones del calentamiento de agua Las siguientes funciones pueden ajustarse con el calentamiento de agua encendido o apagado: Calentamiento de agua Funciones Nota encendido/apagado Girasol, ajuste automático de temperatura del agua para Calentamiento de agua calentamiento de agua, esterilización a altas temperaturas,...
  • Page 98 Controlador por cable XK57 Figura 4.4: Conmutación de funciones en los modos de calentamiento de agua predefinido y nocturno Cuando el calentamiento de agua está desactivado, sólo podrá ajustarse la función de esterilización. Al pulsar el botón "FUNCTION" ["FUNCIÓN"] el icono de esterilización parpadeará.

  • Page 99: Función De Ajuste Automático De Temperatura De Calentamiento De Agua

    Controlador por cable XK57 Para cancelar la función "Girasol", pulse el botón "FUNCTION" con el modo de calentamiento de agua estándar activado, y después el botón "ENTER/CANCEL" ["INTRO/CANCELAR"]. 4.7 Función de ajuste automático de temperatura de calentamiento de agua Con la función de ajuste automático de temperatura, la placa base determina la temperatura para el calentamiento de agua en función de la temperatura ambiente...
  • Page 100 Controlador por cable XK57 El icono " " parpadeará. A continuación, pulse los botones “▲” y “▼” para ajustar la temperatura de esterilización a alta temperatura, y después el botón “ENTER/ CANCEL” ["INTRO/CANCELAR"] para habilitar la función. Para cancelar la función de esterilización a alta temperatura, selecciónela con el botón "FUNCTION"...
  • Page 101 Controlador por cable XK57 Pulse los botones “▲” y “▼” para ajustar Pulse el botón "FUNCTION" ["FUNCIÓN"] la temperatura de esterilización para seleccionar el icono de esterilización Pulse el botón "ENTER/CANCEL" ["INTRO / CANCELAR"] para habilitar la esterilización a alta temperatura...
  • Page 102 Controlador por cable XK57 Si la frecuencia de repetición de la esterilización a altas temperaturas está ajustada a más de 0 días, la función de esterilización se repetirá de modo periódico. Para ajustar la función de esterilización a alta temperatura, selecciónela pulsando el botón "FUNCTION"...
  • Page 103 Controlador por cable XK57 Pulse los botones “▲” y “▼” para ajustar Pulse el botón "FUNCTION" ["FUNCIÓN"] la temperatura de esterilización para seleccionar el icono de esterilización Pulse el botón “TIMER” ["PROGRAMADOR"] Pulse los botones “▲” y “▼” para ajustar para ajustar la hora predefinida de esteriliza- la hora predefinida de esterilización...
  • Page 104 Controlador por cable XK57 Pulse el botón "ENTER/CANCEL" ["INTRO / CANCELAR"] para habilitar la esterilización a alta temperatura Figura 4.6: Esterilización a alta temperatura con repetición La función de esterilización a alta temperatura se cancela del siguiente modo: Pulse el botón "ENTER/CANCEL" ["INTRO / CANCELAR"] Pulse el botón "FUNCTION"...

  • Page 105: Función De Calentamiento Rápido De Agua

    Controlador por cable XK57 4.9 Función de calentamiento rápido de agua Con el calentamiento rápido de agua, el compresor y el calefactor eléctrico se activan cuando la unidad exterior lo permite. Para ajustar la función de calentamiento rápido de agua, selecciónela pulsando el botón "FUNCTION"...
  • Page 106 Controlador por cable XK57 Pulse los botones “▲” y “▼” para ajustar la hora de encendido del calentamiento de agua, y después el botón “ENTER/CANCEL” ["INTRO/CANCELAR"] para habilitar el programador de encendido. Pulse el botón "TIMER" ["PROGRAMADOR"] antes de pulsar el botón "ENTER/ CANCEL"...
  • Page 107 Controlador por cable XK57 Encendido con el programador sin ajustar Pulse el botón "TIMER" ["PROGRAMADOR"] para ajustar el programador de encendido del calentamiento de agua Pulse el botón "TIMER" ["PROGRAMADOR"] Pulse los botones “▲” y “▼” para ajustar el programador de apagado...
  • Page 108 Controlador por cable XK57 Pulse los botones “▲” y “▼” Pulse el botón "ENTER/CANCEL" ["INTRO/CANCELAR"] para ajustar la hora de encendido para habilitar el programador de encendido/apagado del calentamiento de agua del calentamiento de agua Figura 4.8: Ajuste del programador de calentamiento de agua...
  • Page 109 Controlador por cable XK57 El modo de cancelación del programador de encendido del calentador de agua se muestra a continuación: Programador de calentamiento Pulse el botón "TIMER" ["PROGRAMADOR"] de agua activado para seleccionar el programador de encendido Pulse el botón "ENTER/CANCEL" ["INTRO/CANCELAR"] para cancelar el programador de encendido del calentamiento de agua Figura 4.9: cancelación del programador de encendido del calentamiento de agua...
  • Page 110 Controlador por cable XK57 El modo de cancelación del programador de apagado del calentador de agua se muestra a continuación: Programador de calentamiento Pulse el botón "TIMER" ["PROGRAMADOR"] dos de agua activado veces para seleccionar el programador de apagado Pulse el botón “ENTER/CANCEL” ["INTRO/CANCELAR"] para cancelar el programador de apagado del calentamiento de agua Figura 4.10: Cancelación del programador de apagado del calentamiento de agua...

  • Page 111: Función De Calentamiento De Agua Predefinido

    Controlador por cable XK57 4.11 Ajuste de calentamiento de agua predefinido Calentamiento de agua predefinido: Pulse el botón "MODE" ["MODO"] con el calentamiento de agua activado para seleccionar el modo predefinido (en este momento se recordará al usuario la necesidad de ajustar el tiempo predefinido, aunque este paso puede saltarse si el modo predefinido ya se encuentra ajustado).
  • Page 112 Controlador por cable XK57 El modo de ajuste del calentamiento de agua predefinido se muestra a continuación: Encendido Pulse el botón "MODE" ["MODO"] para seleccionar el modo predefinido Pulse los botones “▲” y “▼” para ajustar la hora Pulse el botón "TIMER" ["PROGRAMADOR"]...
  • Page 113 Controlador por cable XK57 Pulse el botón "ENTER/CANCEL" ["INTRO/CANCELAR"] para confirmar el calentamiento de agua predefinido Figura 4.11: Calentamiento de agua predefinido...
  • Page 114 Controlador por cable XK57 La cancelación del calentamiento de agua predefinido se muestra a continuación: Modo predefinido activo Pulse el botón "TIMER" ["PROGRAMADOR"] para ajustar la hora predefinida de calentamiento de agua Pulse el botón "ENTER/CANCEL" ["INTRO/CANCELAR"] para cancelar la función de calentamiento de agua predefinido...

  • Page 115: Encendido Y Apagado Del Suelo Radiante

    Controlador por cable XK57 4.12 Encendido y apagado del suelo radiante Para encender o apagar el suelo radiante, pulse el botón "ON/OFF" ["Encendido/ apagado"] en la interfaz de suelo radiante. En la interfaz de calentamiento de agua, pulse primero el botón "WATER/AC/ FLOOR"...

  • Page 116: Cambio De Funciones De Suelo Radiante

    Controlador por cable XK57 Ajuste el rango de temperatura de salida de agua del suelo radiante: de 25ºC hasta la temperatura de salida de agua máxima para calefacción de suelos (por defecto, 40ºC). Nota: La temperatura más alta de salida de agua del suelo radiante es de 45ºC por defecto, pero puede ser ajustada por un técnico dentro de un rango de 40ºC...

  • Page 117: Función De Calefacción Rápida De Suelos

    Controlador por cable XK57 Con el suelo radiante apagado sólo es posible ajustar la función de ausencia. 4.15 Función de ajuste automático de temperatura de la calefacción de suelo Con la función de ajuste automático de temperatura de suelo radiante, la placa base del generador de agua caliente determina la temperatura de salida de agua para el suelo radiante en función de la temperatura ambiente exterior.

  • Page 118: Función "Absence" ["Ausencia"] Del Suelo Radiante

    Controlador por cable XK57 Para cancelar la función de calefacción rápida de suelos, selecciónela con el botón "FUNCTION" y pulse el botón "ENTER/CANCEL" ["INTRO/CANCELAR"]. Nota: La función de calefacción rápida de suelos sólo se ejecuta una vez, y cuando la función de suelo radiante del generador de agua caliente alcanza el estado de aislamiento térmico, la función de calefacción rápida de suelos se cancela...
  • Page 119 Controlador por cable XK57 Ajuste del programador de suelo radiante: Pulse el botón "TIMER" ["PROGRAMADOR"] para acceder a los ajustes del programador de encendido del suelo radiante. El icono "ON" parpadeará. Pulse los botones “▲” y “▼” para ajustar la hora de encendido del suelo radiante, y después el botón “ENTER/CANCEL”...
  • Page 120 Controlador por cable XK57 El modo de ajuste del programador del suelo radiante se muestra a continuación: Pulse el botón "TIMER" ["PROGRAMADOR"] Suelo radiante encendido con programador para ajustar el programador de encendido del sin ajustar suelo radiante Pulse los botones “▲” y “▼” para ajustar la Pulse el botón "TIMER"...
  • Page 121 Controlador por cable XK57 Pulse los botones “▲” y “▼” para ajustar Pulse el botón “ENTER/CANCEL” ["INTRO/CANCELAR"] para finalizar la hora de apagado del suelo radiante el ajuste del programador de encendido y apagado del suelo radiante Figura 4.15: Ajuste del programador de encendido y apagado del suelo radiante El modo de ajuste del programador de encendido del suelo radiante se muestra a continuación:...
  • Page 122 Controlador por cable XK57 Pulse el botón "ENTER/CANCEL" ["INTRO/CANCELAR"] para cancelar el programador de encendido del suelo radiante Figura 4.16: Cancelación del programador de encendido del suelo radiante El modo de cancelación del programador de apagado del suelo radiante se muestra a continuación:...

  • Page 123: Ajustes De Hora

    Controlador por cable XK57 Pulse el botón “ENTER/CANCEL” ["INTRO/CANCELAR"] para cancelar el programador de apagado del calentamiento de agua Figura 4.17: Cancelación del programador de apagado del suelo radiante 4.19 Ajustes de hora Visualización de la hora: la zona de tiempo mostrará la hora del sistema tanto cuando éste se encuentre encendido como cuando éste se encuentre apagado.
  • Page 124 Controlador por cable XK57 Pulse el botón “TIMER” ["PROGRAMADOR"] Estado de funcionamiento durante 5 segundos para acceder a los ajustes de reloj de tiempo real Pulse los botones “▲” y “▼” Pulse el botón “ENTER/CANCEL” ["INTRO/CAN- para ajustar la reloj de tiempo real CELAR"] o el botón "TIMER"...

  • Page 125: Función De Limpieza

    Controlador por cable XK57 4.20 Función de limpieza Esta función sirve para arrancar la bomba de agua, como es necesario en caso de labores de evacuación, limpieza de la línea de agua, etc. Mantenga el botón “WATER/AC/FLOOR” ["AGUA/AIRE ACONDICIONADO/ SUELO"] pulsado durante 5 segundos cuando el calentamiento de agua y el suelo radiante estén apagados y no se esté...

  • Page 126: Función "Child Lock" ["Bloqueo Infantil"]

    Controlador por cable XK57 4.22 Función "Child Lock" ["Bloqueo infantil"] Si pulsa al mismo tiempo los botones “▲” y “▼” durante 5 segundos con el sistema encendido o apagado y sin fallos, el controlador por cable entrará en estado de bloqueo infantil, y la pantalla LCD mostrará el icono “...

  • Page 127: Mensajes De Errores

    Controlador por cable XK57 5 MENSAJES DE ERROR Si se produce un error durante el funcionamiento del sistema, la zona de visualización de temperatura del controlador por cable mostrará el código de error. En caso de que haya varios errores, sus códigos se mostrarán cíclicamente.
  • Page 128 Controlador por cable XK57 5.1 Tabla de códigos de errores para la unidad exterior Código Código Código Contenido Contenido Contenido error error error Error de sensor Error de sensor Error de unidad interior de corriente de temperatura ambiente de compresor 1...
  • Page 129 Controlador por cable XK57 Protección de desprendimien- Protección de sobreco- to del sensor de temperatura Avería del reloj del sistema rriente de compresor 3 de impulsión de compresor 6 Protección de desprendimien- Mal funcionamiento Protección de sobreco- to del sensor de temperatura...
  • Page 130 Controlador por cable XK57 Protección de desprendimien- Protección Error de sensor de to del sensor de temperatura de sobrecorriente temperatura de salida de gas de impulsión de compresor 4 de compresor 1 de intercambiador de calor Protección de desprendimien- Protección...
  • Page 131 Controlador por cable XK57 5.2 Tabla de códigos de errores para el depósito de agua o el generador de agua caliente Código Código Código Contenido Contenido Contenido error error error Error de dirección Error del interruptor Error de unidad interior...
  • Page 132 Controlador por cable XK57 5.3 Tabla de códigos de depuración Código Código Código Contenido Contenido Contenido error error error Error de código de capacidad de la unidad La carga de refrigerante La capacidad nominal exterior / ajuste de puente es inefectiva es excesiva.
  • Page 133 Controlador por cable XK57 5.4 Tabla de códigos de estado Código Código Contenido Contenido de error de error La unidad está esperando Modo de bombeo de vacío para la depuración Comprobar los parámetros Recordatorio de limpieza de filtro de funcionamiento del compresor...
  • Page 134 Comando via cavo XK57 Manuale d'uso ● Grazie per aver scelto i nostri condizionatori. Leggere attentamente il presente manuale prima di utilizzare l’apparecchio e conservarlo per eventuali future consultazioni. I...
  • Page 135 Nota per l'utente ♦ L’alimentazione per tutti i serbatoi o generatori d’acqua calda deve essere unica. ♦ È vietata l’installazione del comando via cavo in luoghi umidi o esposti a radiazioni solari. ♦ Non colpire, lanciare o smontare e montare con frequenza il comando via cavo.
  • Page 136 Indice 1 DISPLAY ................1 1.1 Display del comando via cavo ............. 1 1.2 Istruzioni del display ................2 2 TASTI ..................4 2.1 Aspetto dei tasti ................... 4 2.2 Istruzioni sulla funzione dei tasti ............4 3 Installazione e messa in funzione ..........5 3.1 Installazione del comando via cavo .............
  • Page 137 4.12 Accensione e spegnimento del riscaldamento radiante a pavimento ..................44 4.13 Impostazione della temperatura dell’acqua per il riscaldamento radiante a pavimento ............... 44 4.14 Commutazione delle funzioni del riscaldamento radiante a pavimento ..................45 4.15 Funzione di impostazione automatica della temperatura dell’acqua per il riscaldamento radiante a pavimento .....

  • Page 138: Display

    Comando via cavo XK57 1 DISPLAY Fig 1.1 Aspetto del comando via cavo 1.1 Display del comando via cavo Fig 1.2 immagini del display del comando via cavo...

  • Page 139: Istruzioni Del Display

    Comando via cavo XK57 1.2 Istruzioni del display Tabella 1.1 Istruzioni del display Nome indicatore Istruzioni Freccia interfaccia Questa icona si visualizza quando il comando via cavo è collegato WATER [Acqua] all’interfaccia della funzione di acqua calda. WATER ON/OFF Panoramica della funzione di acqua calda: l’icona WATER [Acqua] rimane [Accensione/ accesa;...
  • Page 140 Comando via cavo XK57 Nome indicatore Istruzioni L’icona “SET” [Imposta] viene visualizzata nell’interfaccia delle impostazioni dei parametri. Sub-controller Indica che il comando via cavo corrente è un comando via cavo slave [Comando secondario] (l’indirizzo del comando via cavo è 02).

  • Page 141: Tasti

    Comando via cavo XK57 2 TASTI 2.1 Aspetto dei tasti Fig. 2.1 Aspetto dei tasti 2.2 Istruzioni sulla funzione dei tasti Tabella 2.1 Istruzioni sulla funzione dei tasti Tasti Istruzioni Enter/Cancel Per selezionare o annullare una funzione. [Invio/Annulla] Decrease (1) Impostazione della temperatura per il riscaldamento dell’acqua, [Diminuzione] a pavimento e per la sterilizzazione a alta temperatura.

  • Page 142: Installazione E Messa In Funzione

    Comando via cavo XK57 Interfaccia ACQUA: funzione sunflower [Girasole], funzione di temperatura automatica dell’acqua per la funzione di riscaldamento dell'acqua, Function [Funzione] di sterilizzazione e di riscaldamento rapido dell'acqua. Interfaccia PAVIMENTO: funzione di temperatura automatica dell’acqua, funzione assenza e riscaldamento rapido del pavimento.
  • Page 143 Comando via cavo XK57 Secondo tipo: Unità: mm Fig. 3.1 Dimensioni del comando via cavo Fig. 3.2 Pezzi del comando via cavo Pannello del comando Piastra del comando Cassetta di derivazione Nome Vite M4×25 via cavo via cavo montata a parete Quantità...

  • Page 144: Installazione Del Comando Via Cavo

    Comando via cavo XK57 3.1 Installazione del comando via cavo 3.1.1 Selezione della linea di comunicazione Serbatoio dell'acqua/ Serbatoio dell'acqua/ Serbatoio dell'acqua/ generatore d’acqua calda 1 generatore d’acqua generatore d’acqua calda 2 calda 3 Comando via Comando via cavo slave cavo master Fig.
  • Page 145 Comando via cavo XK57 Nota: Se l’aria condizionata è installata in un luogo con forte interferenza elettromagnetica, il cavo di comunicazione del comando via cavo dovrà essere doppio intrecciato e schermato. I materiali della linea di comunicazione per il comando via cavo dovranno essere scelti seguendo rigorosamente le istruzioni del presente manuale.
  • Page 146 Comando via cavo XK57 Unità esterna Unità esterna Serbatoio Serbatoio dell'acqua/ dell'acqua/ generatore generatore d’acqua calda d’acqua calda Fig. 3.4 Fig. 3.5 Fig. 3.4 Un comando via cavo controlla un serbatoio o generatore di acqua calda. Fig. 3.5 Due comandi via cavo controllano un serbatoio o generatore di acqua...
  • Page 147 Comando via cavo XK57 Unità esterna Serbatoio Serbatoio Serbatoio dell'acqua/ dell'acqua/ dell'acqua/ generatore generatore generatore d’acqua d’acqua d’acqua calda calda calda Fig. 3.6 Un comando via cavo controlla diversi serbatoi o generatori di acqua calda contemporaneamente...
  • Page 148 Comando via cavo XK57 Unità esterna Serbatoio Serbatoio Serbatoio dell'acqua/ dell'acqua/ dell'acqua/ generatore generatore generatore d’acqua d’acqua d’acqua calda calda calda Fig. 3.7 Due comandi via cavo controllano diversi serbatoi o generatori di acqua calda contemporaneamente Istruzioni per il cablaggio: Quando un comando via cavo controlla diversi serbatoi o generatori d’acqua...
  • Page 149 Comando via cavo XK57 Quando due comandi via cavo controllano un serbatoio o generatore d’acqua, dovranno avere indirizzi diversi. Si veda il paragrafo 3.2.2 Impostazione dei parametri. Quando due comandi via cavo controllano diversi serbatoi o generatori d’acqua calda, il comando può essere collegato a uno qualsiasi dei serbatoi o generatori d’acqua calda ma i dispositivi collegati tra loro devono essere...
  • Page 150 Comando via cavo XK57 3.1.4 Installazione Fig. 3.8 Schema di installazione del comando via cavo La fig. 3.8 mostra il processo di installazione semplice del comando via cavo. Prestare attenzione ai punti seguenti: (1) Prima dell'installazione interrompere l’alimentazione elettrica del serbatoio o...

  • Page 151: Messa In Funzione

    Comando via cavo XK57 (2) Estrarre il doppino intrecciato dal foro di installazione della parete e inserirlo nel foro di collegamento del lato posteriore della piastra del comando via cavo. (3) Attaccare la piastra del comando via cavo alla parete quindi usare una vite M4×25 per fissarla al foro di installazione della parete.
  • Page 152 Comando via cavo XK57 (2) Premere “▲” o “▼” per selezionare il codice parametro. (3) Premere “ENTER/CANCEL” [Invio/Annulla] per andare indietro fino ad uscire dalla consultazione dei parametri. L’elenco della consultazione dei parametri è il seguente: Tabella 3.1 Elenco visualizzazione dei parametri...
  • Page 153 Comando via cavo XK57 Visualizzazione della quantità di unità di aria Zona Timer: visualizza la quantità di unità interne del sistema condizionata, 1-80 (comprese l’unità di aria condizionata, serbatoio d’acqua e serbatoi d’ac- generatore di acqua calda). qua e generatori...
  • Page 154 Comando via cavo XK57 Visualizzazione della temperatu- Zona del Timer: visualizza la temperatura dell’ambiente ra dell’ambiente esterno. esterno Metodo di funzionamento: Per accedere alla visualizzazione premere brevemente il tasto “MODE” [Modalità] nello stato “C18” per accendere la funzione di visualizzazione del serbatoio d’acqua o generatore di acqua calda premendo un tasto e il comando via cavo accederà...
  • Page 155 Comando via cavo XK57 3. Se la funzione di visualizzazione mediante un tasto è attiva e l’utente preme il tasto “ON/OFF” di uno qualsiasi dei comandi via cavo della stessa rete, la funzione sarà annullata. Metodo di funzionamento: Per accedere all’interfaccia di visualizzazione della temperatura dell’acqua premere “MODE”...
  • Page 156 Comando via cavo XK57 (2) Premere “▲” o “▼” per selezionare il codice parametro. Premere “MODE” [Modalità] per accedere all’impostazione dei parametri. A questo punto il valore dei parametri lampeggerà. Premere “▲” o “▼” per regolare il valore del parametro e “ENTER/CANCEL” [Invio/Annulla] per terminare l’impostazione.
  • Page 157 Comando via cavo XK57 Abilitazione della funzione di 00:abilitare conservazione del 01:disabilitare calore con il serbatoio in standby Valore di impostazione della temperatura della funzione di 35~46ºC 42ºC conservazione del calore con il serbatoio dell'acqua in standby Impostazione della temperatura di conservazione del 35~50ºC...
  • Page 158 Comando via cavo XK57 Impostazione della temperatura dell’acqua del riscaldamento per 35~46ºC 42ºC il recupero automatico del calore è possibile eseguire 00: Sì la modalità di 01: No riscaldamento rapido? È possibile aprire il 00: Sì riscaldamento radiante 01: No...

  • Page 159: Istruzioni Per L'uso

    Comando via cavo XK57 4 ISTRUZIONI PER L'USO 4.1 Commutazione tra le interfacce del riscaldamento dell’acqua e il riscaldamento radiante a pavimento Premere il tasto “WATER/AC/FLOOR” [Acqua/AC/Pavimento] a condizione che non vi siano unità in funzione (in tal caso spegnerle), l’interfaccia corrente commuterà...

  • Page 160: Accensione E Spegnimento Del Riscaldamento Dell'acqua

    Comando via cavo XK57 Le interfacce possono essere commutate solo se il generatore dell'acqua è collegato allo stesso tempo del serbatoio dell'acqua interno e il riscaldamento radiante a pavimento. 4.2 Accensione e spegnimento del riscaldamento dell’acqua Accensione e spegnimento del riscaldamento dell'acqua: premere il tasto “ON/OFF”...

  • Page 161: Impostazioni Della Modalità Di Riscaldamento Dell'acqua

    Comando via cavo XK57 Fig. 4.1 Interfacce di “acceso” e “spento” del riscaldamento dell’acqua 4.3 Impostazioni della modalità di riscaldamento dell’acqua Con la funzione di riscaldamento dell'acqua attiva, premere il tasto “MODE” [Modalità] per far scorrere le modalità nel modo seguente: Figura 4.2 Commutazione delle modalità...

  • Page 162: Impostazioni Della Temperatura Del Riscaldamento Dell'acqua

    Comando via cavo XK57 anticipo in funzione della temperatura corrente dell'acqua. Nel frattempo, il compressore può essere avviato o bloccato in funzione della differenza tra le impostazioni della temperatura dell'acqua e la temperatura reale dell’acqua. Il serbatoio dell’acqua/ generatore dell'acqua calda si arresterà dopo 1~4 ore dall’ora preimpostata. Una volta impostata, la macchina funzionerà...

  • Page 163: Commutazione Delle Funzioni Relative Al Riscaldamento Dell'acqua

    Comando via cavo XK57 Quando è attiva la funzione di regolazione automatica della temperatura per il riscaldamento dell'acqua, i tasti “▲” e “▼” per la regolazione dell'acqua non saranno attivi. 4.5 Commutazione delle funzioni relative al riscaldamento dell’acqua Le seguenti funzioni possono essere impostate con il riscaldamento dell'acqua acceso o spento: Riscaldamento dell’acqua...

  • Page 164: Funzione "Sunflower" [Girasole]

    Comando via cavo XK57 Se si preme il tasto “FUNCTION” [Funzione] con il riscaldamento dell'acqua attivo in modalità di riscaldamento preimpostato o notturno le funzioni saranno commutate nell’ordine seguente: Figura 4.4 Commutazione delle funzioni in modalità Preimpostato o Notturno Quando il riscaldamento dell’acqua è spento l’unica funzione attivabile è quella di sterilizzazione.

  • Page 165: Funzione Impostazione Automatica Della Temperatura Di Riscaldamento Dell'acqua

    Comando via cavo XK57 Per annullare la funzione “Girasole” premere il tasto “FUNCTION” [Funzione] con la modalità di riscaldamento dell'acqua standard attiva e poi“ENTER/CANCEL” [Invio/ Annulla]. 4.7 Funzione impostazione automatica della temperatura di riscaldamento dell’acqua Con la funzione di impostazione automatica della temperatura dell'acqua, la temperatura per il riscaldamento dell’acqua è...
  • Page 166 Comando via cavo XK57 Per impostare la funzione di sterilizzazione ad alta temperatura premere il tasto “FUNCTION” [Funzione] dall’interfaccia di riscaldamento dell’acqua. L’icona “ ” lampeggerà. Quindi premere “▲” o “▼” per regolare la temperatura di sterilizzazione ad altatemperatura e premere “ENTER/CANCEL” [Invio/Annulla].
  • Page 167 Comando via cavo XK57 Premere “▲” o “▼” per impostare Premere il tasto “FUNCTION” [Funzione] la temperatura di sterilizzazione per passare all’icona di sterilizzazione Premere il tasto “ENTER/CANCEL” [Invio/Annulla] per abilitare la sterilizzazione ad alta temperatura Figura 4.5 Sterilizzazione ad alta temperatura solo per una volta...
  • Page 168 Comando via cavo XK57 Se la sterilizzazione viene configurata per essere eseguita più di 0 giorni, essa si ripeterà in modo periodico: Per impostare la funzione di sterilizzazione ad alta temperatura premere il tasto “FUNCTION” [Funzione] dall’interfaccia di riscaldamento dell’acqua. L’icona “...
  • Page 169 Comando via cavo XK57 Premere il tasto “FUNCTION” [Funzione] Premere “▲” o “▼” per impostare per passare all’icona di sterilizzazione la temperatura di sterilizzazione Premere “▲” o “▼” per impostare Premere “TIMER” per impostare l’ora predefinita l’ora predefinita della sterilizzazione...
  • Page 170 Comando via cavo XK57 Premere il tasto “ENTER/CANCEL” [Invio/Annulla] per abilitare la sterilizzazione ad alta temperatura Figura 4.6 Ciclo di sterilizzazione ad alta temperatura La funzione di sterilizzazione ad alta temperatura si annulla nel modo seguente: Premere il tasto “FUNCTION” [Funzione] Premere il tasto “ENTER/CANCEL”...

  • Page 171: Funzione Di Riscaldamento Rapido Dell'acqua

    Comando via cavo XK57 4.9 Funzione di riscaldamento rapido dell’acqua Con il riscaldamento rapido dell'acqua il compressore e il riscaldamento elettrico si accendono quando l’unità esterna lo permette. Per impostare la funzione di riscaldamento rapido dell'acqua premere il tasto “FUNCTION” [Funzione] con il riscaldamento dell’acqua acceso. L’icona “...
  • Page 172 Comando via cavo XK57 Premere il tasto “TIMER” prima di premere “ENTER/CANCEL” [Invio/Annulla] per salvare l’ora di accensione impostata e passare a impostare l’ora di spegnimento, l’icona “OFF” lampeggerà. Premere “▲” o “▼” per regolare l’ora di spegnimento del riscaldamento dell’acqua e premere “ENTER/CANCEL”...
  • Page 173 Comando via cavo XK57 Accensione con Timer disattivato Premere il tasto “TIMER” per impostare l’ora di accensione del riscaldamento dell’acqua Premere il tasto “TIMER” per passare al timer Premere “▲” o “▼” per impostare l’ora di per lo spegnimento del riscaldamento dell’acqua...
  • Page 174 Comando via cavo XK57 Premere il tasto “ENTER/CANCEL” Premere “▲” o “▼” per impostare l’ora di per abilitare il timer di accensione o accensione del riscaldamento dell’acqua spegnimento del riscaldamento dell’acqua. Figura 4.8 Impostazione del Timer del riscaldamento dell’acqua Le impostazioni del timer per l’accensione del riscaldamento dell’acqua sono...
  • Page 175 Comando via cavo XK57 Stato reale del timer Premere il tasto “TIMER” per passare del riscaldamento dell’acqua al timer per l’accensione Premere il tasto “ENTER/CANCEL” [Invio/Annulla] per annullare il timer di accensione del riscaldamento dell’acqua Figura 4.9 Cancellazione del Timer di accensione del riscaldamento dell’acqua...
  • Page 176 Comando via cavo XK57 Le impostazioni per la cancellazione del timer del riscaldamento dell’acqua sono come indicate di seguito: Stato reale del timer del riscaldamento Premere due volte il tasto “TIMER” per dell’acqua passare al timer per lo spegnimento Premere il tasto “ENTER/CANCEL” [Invio/Annulla] per annullare il timer di spegnimento del riscaldamento dell'acqua Figura 4.10 Cancellazione del Timer per lo spegnimento del riscaldamento dell’acqua...

  • Page 177: Funzione Di Riscaldamento Dell'acqua Predefinita

    Comando via cavo XK57 4.11 Funzione di riscaldamento dell’acqua predefinita Riscaldamento dell’acqua predefinito: Con il riscaldamento dell’acqua attivo premere il tasto “MODE” per selezionare la funzione di riscaldamento dell'acqua predefinita (a questo punto all’utente sarà ricordato di impostare il tempo predefinito. Questo passo può essere saltato se la modalità...
  • Page 178 Comando via cavo XK57 Stato accensione Premere il tasto “MODE” [Modalità] per passare alla modalità di preimpostazione Premere “▲” o “▼” per impostare l’ora Premere il tasto “TIMER” per accedere predefinita per il riscaldamento dell’acqua alle impostazioni del timer di preimpostazione...
  • Page 179 Comando via cavo XK57 Premere il tasto “ENTER/CANCEL” [Invio/Annulla] per confermare la preimpostazione del riscaldamento dell’acqua Figura 4.11 Preimpostazione riscaldamento dell’acqua La cancellazione della preimpostazione del riscaldamento dell’acqua viene mostrata a continuazione:...
  • Page 180 Comando via cavo XK57 Premere “mode” [modalità] con lo stato Premere il tasto “TIMER” per programmare l’ora di riscaldamento dell’acqua reale preimpostato Premere il tasto “ENTER/CANCEL” [Invio/ Annulla] per annullare le impostazioni di programmazione del riscaldamento dell’acqua Figura 4.12 Cancellazione della preimpostazione del riscaldamento dell’acqua...

  • Page 181: Accensione E Spegnimento Del Riscaldamento Radiante A Pavimento

    Comando via cavo XK57 4.12 Accensione e spegnimento del riscaldamento radiante a pavimento Per accendere o spegnere il riscaldamento radiante a pavimento premere “ON/ OFF” [Acceso/Spento] dall’interfaccia del riscaldamento radiante a pavimento, l’ordine di commutazione sarà il seguente: on [acceso] → off [spento] → on [acceso].

  • Page 182: Commutazione Delle Funzioni Del Riscaldamento Radiante A Pavimento

    Comando via cavo XK57 aumenterà o diminuirà di 1ºC, mantenendo premuto il tasto la temperatura aumenterà o diminuirà di 1ºC ogni 3 secondi. Impostare il range della temperatura dell’acqua in uscita del riscaldamento radiante a pavimento: da 25ºC fino alla temperatura massima dell’acqua in uscita per il riscaldamento radiante a pavimento;...

  • Page 183: Funzione Di Impostazione Automatica Della Temperatura Dell'acqua Per Il Riscaldamento Radiante A Pavimento

    Comando via cavo XK57 Quando la funzione di riscaldamento radiante a pavimento è disattivata è possibile impostare solo la funzione “Absence” [Assenza]. 4.15 Funzione di impostazione automatica della temperatura dell’acqua per il riscaldamento radiante a pavimento Con la funzione di regolazione automatica della temperatura dell'acqua per il riscaldamento radiante a pavimento, la temperatura dell’acqua in uscita per il...

  • Page 184: Funzione Absence [Assenza] Del Riscaldamento Radiante A Pavimento

    Comando via cavo XK57 acceso. L’icona “ ” lampeggerà. Premere il tasto “ENTER/CANCEL” [Invio/Annulla] per attivare la funzione. Per annullare la funzione di riscaldamento rapido a pavimento, selezionarla premendo il tasto “FUNCTION” [Funzione] con la modalità di riscaldamento radiante a pavimento attiva e premere “ENTER/CANCEL”...

  • Page 185: Funzione Timer Del Riscaldamento Radiante A Pavimento

    Comando via cavo XK57 4.18 Funzione Timer del riscaldamento radiante a pavimento Il timer del riscaldamento radiante a pavimento può essere impostato sia con il riscaldamento radiante a pavimento acceso che spento. Impostazione del timer del riscaldamento radiante a pavimento: Premere il tasto “TIMER”...
  • Page 186 Comando via cavo XK57 Premere il tasto “TIMER” per impostare il timer Accensione riscaldamento radiante di accensione del riscaldamento radiante a pavimento con timer non impostato a pavimento Premere “▲” o “▼” per impostare l’ora Premere il tasto “TIMER” per accedere di accensione del riscaldamento radiante alle impostazioni dell’ora di spegnimento del...
  • Page 187 Comando via cavo XK57 Premere il tasto “ENTER/CANCEL” [Invio/Annulla] per Premere “▲” o “▼” per impostare completare di programmare il timer di accensione o l’ora di spegnimento del riscaldamento radiante spegnimento del riscaldamento radiante a pavimento a pavimento Figura 4.15 Impostazione del Timer per l’accensione e lo spegnimento del riscaldamento radiante a pavimento Le impostazioni del timer per l’accensione del riscaldamento radiante a pavimento...
  • Page 188 Comando via cavo XK57 Premere il tasto “ENTER/CANCEL” [Invio/Annulla] per annullare il timer di accensione del riscaldamento radiante a pavimento Figure 4.16 Cancellazione del timer per l’accensione del riscaldamento radiante a pavimento Le impostazioni per la cancellazione del timer per l’accensione del riscaldamento...

  • Page 189: Impostazioni Orologio

    Comando via cavo XK57 Premere il tasto “ENTER/CANCEL” [Invio/Annulla] per annullare il timer di spegnimento del riscaldamento dell'acqua Figure 4.17 Cancellazione del timer per lo spegnimento del riscaldamento radiante a pavimento 4.19 Impostazioni orologio Visualizzazione dell’ora: la zona dell’ora mostrerà l’ora del sistema sia quando esso è...
  • Page 190 Comando via cavo XK57 Premere il tasto “TIMER” per 5 sec. Stato di funzionamento per accedere alle impostazioni dell’orologio in tempo reale Premere “▲” o “▼” per impostare l’orologio Premere “ENTER/CANCEL” [Invio/Annulla] o in tempo reale “TIMER” per confermare le impostazioni dell’orologio...

  • Page 191: Impostazioni Della Funzione Di Pulizia

    Comando via cavo XK57 4.20 Impostazioni della funzione di pulizia Questa funzione serve per avviare la pompa dell'acqua come necessario in caso di operazioni di scarico, pulizia del condotto dell'acqua ecc. Mantenere premuto il “WATER/AC/FLOOR” [Acqua/AC/Pavimento] per 5 con il riscaldamento dell’acqua e il riscaldamento radiante a pavimento spenti e non sia in...

  • Page 192: Funzione Child Lock [Blocco Di Sicurezza]

    Comando via cavo XK57 4.22 FUNZIONE CHILD LOCK [blocco di sicurezza] Premendo contemporaneamente i tasti “▲” “▼” per 5 sec. con il sistema acceso o spento e senza errori, si attiverà la funzione “child lock” [blocco di sicurezza] e il display visualizzerà...

  • Page 193: Messaggi Di Errore

    Comando via cavo XK57 5 MESSAGGI DI ERRORE Se si produce un errore durante il funzionamento del sistema, la zona di visualizzazione della temperatura del comando via cavo mostrerà il codice errore. In caso di diversi errori, questi saranno visualizzati ciclicamente.

  • Page 194: Tabella Dei Codici Errore Dell'unità Esterna

    Comando via cavo XK57 5.1 Tabella dei Codici Errore dell’unità esterna dice dice dice Descrizione Descrizione Descrizione errore errore errore Errore sensore di corren- Errore sensore temperatura Errore unità esterna te del compressore 1 ambiente esterna Errore sensore di corren-...
  • Page 195 Comando via cavo XK57 Protezione distaccamento Cattivo funzionamento Protezione sovracorrente del sensore di temperatura della scheda madre esterna nel compressore 4 massima del compressore 1 Protezione distaccamento Errore sensore Protezione sovracorrente del sensore di temperatura di alta pressione nel compressore 5...
  • Page 196 Comando via cavo XK57 Protezione distaccamento Errore del sensore di tem- Protezione sovracorrente del sensore di temperatura peratura del gas in uscita nel compressore 1 di scarica del compressore 4 dello scambiatore di calore Protezione distaccamento Errore del sensore Protezione sovracorrente del sensore di temperatura dei temperatura dell’olio...

  • Page 197: Tabella Dei Codici Errore Del Serbatoio O Del Generatore Dell'acqua Calda

    Comando via cavo XK57 5.2 Tabella dei codici errore del serbatoio o del generatore dell’acqua calda dice dice dice Descrizione Descrizione Descrizione errore errore errore Errore flussostato Errore indirizzo hardware Errore unità interna dell’acqua unità interna Velocità di rotazione Errore alimentazione...

  • Page 198: Tabella Dei Codici Di Debug

    Comando via cavo XK57 5.3 Tabella dei codici di debug dice dice dice Descrizione Descrizione Descrizione errore errore errore Errore codice di capacità La carica di refrigerante Capacità nominale dell’unità esterna/ inefficace troppo alta impostazioni ponte Le impostazioni dell’inter- ruttore DIP del funzio- Protezione sequenza Capacità...

  • Page 199: Tabella Dei Codici Di Stato

    Comando via cavo XK57 5.4 Tabella dei codici di stato Codice Codice Descrizione Descrizione errore errore L’Unità è in attesa del debug. Modalità pompa del vuoto Controllare i parametri Promemoria Pulizia del filtro di funzionamento del compressore Richiesta refrigerante after-sale...
  • Page 201 Controlador por cabo XK57 Manual do proprietário ● Obrigado por escolher os nossos condicionadores. Leia este manual do proprietário cuidadosamente e guarde-o para referência futura.
  • Page 202 Informação para o utilizador ♦ A alimentação de todos os depósitos de água ou geradores de água quente deve estar unificada. ♦ É proibido instalar o controlador por cabo em locais húmidos ou expostos ao sol. ♦ Não bater, atirar ou desmontar frequentemente o controlador por cabo. ♦...
  • Page 203 Conteúdos 1 VISOR ..................1 1.1 LCD do controlador por cabo .............. 1 1.2 Instruções do visor LCD ..............2 2 BOTÕES ................4 2.1 Gráficos dos botões ................4 2.2 Instruções das funções dos botões ............. 4 3 Instalação e colocação em funcionamento ......5 3.1 Instalação do controlador por cabo .............
  • Page 204 4.13 Configuração da temperatura da água de aquecimento de pavimento ................... 44 4.14 Comutação da função de aquecimento de pavimento ....45 4.15 Função de configuração automática da temperatura da água para aquecimento de pavimento ............. 46 4.16 Configuração de aquecimento rápido de pavimento ....... 46 4.17 Configuração do modo Absence (Ausência) do aquecimento de pavimento ...................

  • Page 205: Visor

    Controlador por cabo XK57 1 VISOR Fig. 1.1 Aspeto do controlador por cabo 1.1 LCD do controlador por cabo Fig. 1.2 Gráficos LCD do controlador por cabo...

  • Page 206: Instruções Do Visor Lcd

    Controlador por cabo XK57 1.2 Instruções do visor LCD Tabela 1.1 Instruções do visor LCD Nome apresentado Instruções (N.º) Seta de interface WATER O ícone vai acender-se quando o controlador por cabo atual estiver na (água) interface da função de água quente.
  • Page 207 Controlador por cabo XK57 Nome apresentado Instruções (N.º) O ícone "SET" (Definir) é apresentado sob a interface de definição de Set (Definir) parâmetros. Sub-controller Indica que o controlador por cabo atual é um controlador secundário (o (Subcontrolador) endereço do controlador por cabo é 02).

  • Page 208: Botões

    Controlador por cabo XK57 2 BOTÕES 2.1 Gráficos dos botões Fig. 2.1 Gráficos dos botões 2.2 Instruções das funções dos botões Tabela 2.1 Instruções das funções dos botões Botões Instruções (N.º) Enter/Cancel (Intro- Função de introdução e cancelamento. duzir/Cancelar) Decrease (Diminuir) (1) Definir a temperatura da água para o aquecimento da água, aquecimento do pavimento e esterilização a altas temperaturas.

  • Page 209: Instalação E Colocação Em Funcionamento

    Controlador por cabo XK57 Interface WATER (Água): função Sun-flower (Girassol), função automática de temperatura da água do aquecimento de água, função de esterilização, função de aquecimento rápido de água. Function (Funções) Interface FLOOR (Pavimento): função automática de temperatura da água do aquecimento de pavimento, função de ausência, função de aquecimento...
  • Page 210 Controlador por cabo XK57 O segundo estilo: Equipamento: mm Fig. 3.1 Dimensão do controlador por cabo Fig. 3.2 Peças do controlador por cabo N.º Painel do controlador Base do controlador Caixa de derivação montada Nome Parafuso M4×25 por cabo por cabo no espaço da parede...

  • Page 211: Instalação Do Controlador Por Cabo

    Controlador por cabo XK57 3.1 Instalação do controlador por cabo 3.1.1 Seleção da linha de comunicação Depósito da água/gerador Depósito da água/gerador Depósito da água/gerador de água quente 1 de água quente 2 de água quente 3 Controlador por Controlador por cabo secundário...
  • Page 212 Controlador por cabo XK57 Nota: Se o condicionador estiver instalado num local de forte interferência eletromagnética, a linha de comunicação do controlador por cabo deve dispor de um cabo entrançado blindado. Os materiais da linha de comunicação do controlador por cabo devem ser selecionados estritamente com base neste manual de instruções.
  • Page 213 Controlador por cabo XK57 Equipamento Equipamento exterior exterior Depósito da Depósito da água/gerador água/gerador de água de água quente quente Fig. 3.4 Fig. 3.5 Fig. 3.4 Um controlador por cabo controla um depósito de água ou gerador de água quente.
  • Page 214 Controlador por cabo XK57 Equipamento exterior Depósito Depósito Depósito da água/ da água/ da água/ gerador gerador gerador de água de água de água quente quente quente Fig. 3.6 Um controlador por cabo controla vários depósitos de água ou geradores de água quente em simultâneo...
  • Page 215 Controlador por cabo XK57 Equipamento exterior Depósito Depósito Depósito da água/ da água/ da água/ gerador gerador gerador de água de água de água quente quente quente Fig. 3.7 Dois controladores por cabo controlam vários depósitos de água ou geradores de água quente em simultâneo Instruções de cablagem:...
  • Page 216 Controlador por cabo XK57 3 conjuntos e o depósito de água ou gerador de água quente tem de estar na mesma rede. Quando dois controladores por cabo controlam um depósito de água ou gerador de água quente, os endereços desses dois controladores devem ser diferentes.
  • Page 217 Controlador por cabo XK57 3.1.4 Instalação Fig. 3.8 Diagrama de instalação para o controlador por cabo A fig. 3.8 apresenta o processo de instalação simples; preste atenção aos seguintes itens:...

  • Page 218: Colocação Em Funcionamento

    Controlador por cabo XK57 (1) Antes da instalação, corte a corrente do depósito de água ou gerador de água quente. (2) Puxe o cabo de par entrelaçado de dois núcleos do orifício da instalação na parede e, em seguida, puxe este cabo através do orifício na parte de trás da base do controlador por cabo.
  • Page 219 Controlador por cabo XK57 (1) Prima o botão "FUNCTION" (Funções) durante 5 s para entrar na interface de consulta de parâmetros. É apresentado "C00" na zona da temperatura e o ícone "CHECK" (Verificar) acende-se. (2) Prima o botão "▲" ou "▼" para selecionar o código do parâmetro.
  • Page 220 Controlador por cabo XK57 Ver a quanti- dade de equi- pamentos de Zona do programador: apresenta a quantidade de ar condiciona- equipamentos interiores dentro do sistema (incluindo do, depósitos 1-80 equipamento de ar condicionado, depósito de água de água e e gerador de água quente).
  • Page 221 Controlador por cabo XK57 Ver tempera- Zona de programador: apresentar temperatura ambiente tura ambiente exterior. exterior Método de operação: Entre na visualização, prima o botão "MODE" (Modo) no estado "C18" para ativar a função de visualização do código de projeto do depósito de água ou gerador de água quente com um botão e o controlador por cabo entrará...
  • Page 222 Controlador por cabo XK57 3. Após a função de visualização com um botão estar ati- vada, premir o botão “ON/OFF” (Ativação/Desativação) de qualquer controlador por cabo do mesmo sistema de rede no estado ativado ou desativado irá cancelar esta função.
  • Page 223 Controlador por cabo XK57 (2) Prima o botão "▲" ou "▼" para selecionar o código do parâmetro. Prima o botão "MODE" (Modo) para entrar na configuração de parâmetros. Nesse momento, o valor de parâmetro está a piscar. Prima o botão "▲" ou "▼" para ajustar o valor do parâmetro e prima o botão "ENTER/CANCEL"...
  • Page 224 Controlador por cabo XK57 Quando a alimentação é insuficiente, os depósitos de água ou geradores de água quente configurados Configurar operação 00: operação normal para operação prioritária prioritária 01: operação prioritária podem funcionar, enquan- to que outros depósitos de água ou geradores de água quente são desativa-...
  • Page 225 Controlador por cabo XK57 Horário para começar uma esterilização a 0-3 h altas temperaturas com avanço É possível ligar o e-heater (aquecimento 00: Sim elétrico) quando o 01: N.º modo de água quente está ligado? É possível 00: Sim recuperar calor 01: N.º...

  • Page 226: Instruções De Funcionamento

    Controlador por cabo XK57 4 Instruções de funcionamento 4.1 Alternar entre as interfaces de aquecimento de água e aquecimento do pavimento Prima o botão "WATER/AC/FLOOR" (Água/Ar condicionado/Pavimento) sempre que pretenda utilizar a função em qualquer condição quando não existe outra operação (se houver, termine antes a sessão).

  • Page 227: Ativação/Desativação De Aquecimento De Água

    Controlador por cabo XK57 Apenas quando o gerador de água quente está ligado, incluindo também o depósito de água e aquecimento de pavimento interior, as interfaces podem ser alternadas e apresentadas de acordo com os itens acima. 4.2 Ativação/desativação de aquecimento de água Ativação/desativação de aquecimento de água: prima o botão "ON/OFF"...

  • Page 228: Configuração De Modo De Aquecimento De Água

    Controlador por cabo XK57 Figura 4.1 Interface de Ativação/Desativação do aquecimento de água 4.3 Configuração do modo de aquecimento de água Quando o aquecimento de água está ligado, prima o botão "MODE" (Modo) sem- pre que pretenda utilizar a função. Em seguida, o modo irá circular na seguinte ordem: Figura 4.2 Comutação de modo de aquecimento de água...

  • Page 229: Configuração De Temperatura De Aquecimento De Água

    Controlador por cabo XK57 pode iniciar ou interromper o funcionamento, de acordo com a diferença entre a con- figuração de temperatura da água e a temperatura real da água. O depósito de água/ gerador de água quente será parado 1~4 horas após o horário predefinido. Após o início do funcionamento, a máquina irá...

  • Page 230: Comutação Da Função De Aquecimento De Água

    Controlador por cabo XK57 Quando a função de temperatura automática do aquecimento de água é válida, não é possível utilizar os botões "▲" ou "▼" para ajustar a temperatura da água. 4.5 Comutação da função de aquecimento de água As seguintes funções podem ser configuradas no aquecimento de água no estado ativado/desativado: Ativação/desativação...

  • Page 231: Configuração De Modo Sun-Flower (Girassol)

    Controlador por cabo XK57 Prima o botão "FUNCTION" (Funções) sempre que pretenda utilizar a função no modo de aquecimento de água predefinido ou modo de aquecimento de água noturno, quando o aquecimento de água estiver ativado; as funções alternam-se na ordem abaixo: Figura 4.4 Mudança de funções em modo de aquecimento de água...

  • Page 232: Função De Configuração Automática Da Temperatura Da Água Para Aquecimento Da Água

    Controlador por cabo XK57 Configurar a função Sun-flower (Girassol): prima o botão "FUNCTION" (Funções) quando o modo de aquecimento de água padrão estiver ligado para mudar para a função Sun-flower (Girassol) e prima o botão "ENTER/CANCEL" (Introduzir/Cancelar) para ligar a função Sun-flower (Girassol) quando o ícone "...

  • Page 233: Configuração De Esterilização A Altas Temperaturas

    Controlador por cabo XK57 4.8 Configuração de esterilização a altas temperaturas Função de esterilização a altas temperaturas: a temperatura da água do depósito de água deve ser aquecida entre 65 e 70 ºC (configurável) no tempo exigido para esterilização a altas temperaturas.
  • Page 234 Controlador por cabo XK57 Prima o botão "▲" ou "▼" para configurar Prima o botão "FUNCTION" (Funções) a temperatura de esterilização para mudar para o ícone de esterilização Prima o botão "ENTER/CANCEL" (Introduzir/Cancelar) para ativar a esterilização a alta temperatura Figura 4.5 Quando a esterilização a alta temperatura está...
  • Page 235 Controlador por cabo XK57 Quando o número de dias do ciclo de esterilização a alta temperatura está acima de 0, isso significa que a configuração de esterilização está disponível para um ciclo: Ligar a função de esterilização a alta temperatura: prima o botão "FUNCTION"...
  • Page 236 Controlador por cabo XK57 Prima o botão "FUNCTION" (Funções) Prima o botão "▲" ou "▼" para configurar para mudar para o ícone de esterilização a temperatura de esterilização Prima o botão "▲" ou "▼" para configurar Prima o botão"TIMER" (Programador) o horário predefinido da temperatura...
  • Page 237 Controlador por cabo XK57 Prima o botão "ENTER/CANCEL" (Introduzir/Cancelar) para ativar a esterilização a alta temperatura Figura 4.6 Quando a esterilização a altas temperaturas está disponível para um ciclo O cancelamento da esterilização a altas temperaturas é efetuado conforme demonstrado na figura: Prima o botão "FUNCTION"...

  • Page 238: Configuração De Aquecimento Rápido De Água

    Controlador por cabo XK57 4.9 Configuração de aquecimento rápido de água Aquecimento rápido de água: ative o compressor e o aquecedor elétrico quando o equipamento exterior o permitir. Configurar o aquecimento rápido de água: prima o botão "FUNCTION" (Funções) quando o aquecimento de água está ativado para mudar para o aquecimento rápido de água e o ícone "...
  • Page 239 Controlador por cabo XK57 Prima o botão "▲" ou "▼" para ajustar o tempo para ativar o aquecimento de água e prima o botão "ENTER/CANCEL" (Introduzir/Cancelar) para ativar o programador de aquecimento de água. Prima o botão "TIMER" (Programador) antes de premir o botão "ENTER/ CANCEL"...
  • Page 240 Controlador por cabo XK57 Ativação com programador Prima o botão "TIMER" (Programador) não configurada para configurar o programador de ativação do aquecimento de água Prima o botão "TIMER" (Programador) Prima o botão "▲" ou "▼" para configurar para mudar para o programador o horário de ativação do aquecimento...
  • Page 241 Controlador por cabo XK57 Prima o botão "ENTER/CANCEL" (Introduzir/ Prima o botão "▲" ou "▼" para configurar o Cancelar) para ativar o programador de horário de ativação do aquecimento de água ativação/desativação do aquecimento de água Figura 4.8 Configuração do programador de aquecimento de água O cancelamento do programador para ativar o aquecimento de água é...
  • Page 242 Controlador por cabo XK57 Estado eficaz do programador Prima o botão "TIMER" (Programador) de aquecimento de água para mudar para o programador de ativação Prima o botão "ENTER/CANCEL" (Introduzir/Cancelar) para cancelar o programador de ativação do aquecimento de água Figura 4.9 Cancelar o programador para ativar o aquecimento de água...
  • Page 243 Controlador por cabo XK57 O cancelamento do programador para desativar o aquecimento de água é efe- tuado conforme demonstrado na figura: Estado eficaz do programador Prima o botão "TIMER" (Programador) duas vezes de aquecimento de água para mudar para o programador de desativação Prima o botão "ENTER/CANCEL"...

  • Page 244: Configuração De Aquecimento De Água Predefinido

    Controlador por cabo XK57 4.11 Configuração de aquecimento de água predefinido Aquecimento de água predefinido: Prima o botão "MODE" (Modo) quando o aquecimento de água está ligado para mudar para o modo predefinido (o utilizador será relembrado para configurar o horário predefinido neste momento, o que pode ser ignorado quando já estiver no modo predefinido).
  • Page 245 Controlador por cabo XK57 Prima o botão "MODE" (Modo) para mudar Estado de ativação para o modo predefinido Prima o botão "▲" ou "▼" para configurar o Prima o botão "TIMER" (Programador) horário predefinido de aquecimento de água para entrar na configuração de tempo...
  • Page 246 Controlador por cabo XK57 Prima o botão "ENTER/CANCEL" (Introduzir/Cancelar) para confirmar a predefinição de aquecimento de água Figura 4.11 Aquecimento de água predefinido...
  • Page 247 Controlador por cabo XK57 O cancelamento do aquecimento de água predefinido é efetuado conforme demonstrado na figura: Modo predefinido com estado Prima o botão "TIMER" (Programador) para predefinido eficaz predefinir o tempo de aquecimento de água Prima o botão "ENTER/CANCEL" (Introduzir/Cancelar) para cancelar a configuração de predefinição de aquecimento de água...

  • Page 248: Ativação/Desativação De Aquecimento De Pavimento

    Controlador por cabo XK57 4.12 Ativação/desativação de aquecimento de pavimento Ativação/desativação do aquecimento de pavimento: na interface de aquecimento de pavimento, prima o botão "ON/OFF" (Ativação/Desativação) sempre que pretenda utilizar esta função, que irá alternar na ordem on → off → on.

  • Page 249: Comutação Da Função De Aquecimento De Pavimento

    Controlador por cabo XK57 ou diminui 1 ºC; quando premir por mais tempo, a temperatura aumenta ou diminui 1 ºC a cada 0,3 s. Configurar o intervalo de temperatura da água de saída do aquecimento de pavimento: Entre 25 ºC e a temperatura de água de saída máxima para aquecimento de pavimento;...

  • Page 250: Função De Configuração Automática Da Temperatura Da Água

    Controlador por cabo XK57 Quando o aquecimento de pavimento está desativado, apenas a função Absence (Ausência) pode ser configurada. 4.15 Função de configuração automática da tempe- ratura da água de aquecimento de pavimento Função de configuração automática da temperatura da água de aquecimento de pavimento: a temperatura da água configurada para aquecimento de pavimento...

  • Page 251: Configuração Do Modo Absence (Ausência) Do Aquecimento De Pavimento

    Controlador por cabo XK57 rápido e o ícone " " surge a piscar. Prima o botão "ENTER/CANCEL" (Introduzir/ Cancelar) para ativar a função. Cancelar o aquecimento rápido de pavimento: prima o botão "FUNCTION" (Funções) quando o aquecimento de água estiver ativado para mudar para a função rápido e prima o botão "ENTER/CANCEL"...

  • Page 252: Configuração De Programador Do Aquecimento De Pavimento

    Controlador por cabo XK57 4.18 Configuração de programador do aquecimento de pavimento O programador de ativação/desativação do aquecimento de pavimento pode ser configurado quando o aquecimento de pavimento está ativado ou desativado. Configurar programador de aquecimento de pavimento: Prima o botão "TIMER" (Programador) para entrar na configuração do programador para ativar o aquecimento de pavimento e o ícone "ON"...
  • Page 253 Controlador por cabo XK57 Prima o botão "TIMER" (Programador) Ativação do aquecimento de pavimento para mudar para o programador de ativação com programador não configurado do aquecimento de pavimento Prima o botão "▲" ou "▼" para configurar Prima o botão "TIMER" (Programador) o horário de ativação do aquecimento...
  • Page 254 Controlador por cabo XK57 Prima o botão "▲" ou "▼" para configurar o horário Prima o botão "ENTER/CANCEL" (Introduzir/Cancelar) de desativação do aquecimento de pavimento para concluir a configuração do programador de ativação/ desativação do aquecimento de pavimento Figura 4.15 Configuração do programador de ativação/desativação do aquecimento de pavimento O programador de ativação do aquecimento de pavimento é...
  • Page 255 Controlador por cabo XK57 Prima o botão "ENTER/CANCEL" (Introduzir/Cancelar) para cancelar o programador de ativação do aquecimento de pavimento Figura 4.16 Cancelar o programador de ativação do aquecimento de pavimento O cancelamento da programação de aquecimento de pavimento é efetuado...

  • Page 256: Configuração Da Hora

    Controlador por cabo XK57 Prima o botão "ENTER/CANCEL" (Introduzir/Cancelar) para cancelar o programador de desativação do aquecimento de água Figura 4.17 Cancelar o programador de desativação do aquecimento de pavimento 4.19 Configuração da hora Visor do relógio: a zona do horário apresenta o relógio do sistema quando este se encontra ativado ou desativado, o ícone "...
  • Page 257 Controlador por cabo XK57 Prima o botão "TIMER" (Programador) durante 5 s Estado de funcionamento para entrar na configuração do relógio em tempo real Prima o botão "▲" ou "▼" Prima o botão "ENTER/CANCEL" (Introduzir/Cancelar) ou o botão para configurar o relógio em tempo real "TIMER"...

  • Page 258: Configuração Da Limpeza

    Controlador por cabo XK57 4.20 Configuração da limpeza Ligue a bomba de água, que é utilizada para efeitos de escoamento, limpeza da linha de água, etc. Prima o botão "WATER/AC/FLOOR" (Água/Ar condicionado/Pavimento) durante 5 s quando o aquecimento de água e o aquecimento de pavimento estão desativados sem que tal ocorra durante a esterilização a altas temperaturas.

  • Page 259: Função De Bloqueio Infantil

    Controlador por cabo XK57 4.22 Função de bloqueio infantil Ao premir simultaneamente os botões "▲" e "▼" durante 5 s quando está ligado ou desligado sem interferências, o controlador por cabo entra na função de bloqueio infantil e o visor LCD apresenta o ícone "...

  • Page 260: Visor De Erro

    Controlador por cabo XK57 5 VISOR DE ERRO Quando ocorre um erro durante a utilização do sistema, a zona da temperatura do visor do controlador por cabo apresenta o código do erro. Quando são vários erros, apresenta os códigos de erro em ciclo.

  • Page 261: Tabela De Códigos De Erro Para O Equipamento Exterior

    Controlador por cabo XK57 5.1 Tabela de códigos de erro para o equipamento exterior Códi- Códi- Códi- go de go de go de Conteúdo Conteúdo Conteúdo erro erro erro Erro de equipamento Erro de sensor atual Erro do sensor de tempera-...
  • Page 262 Controlador por cabo XK57 Proteção de separação Mau funcionamento Proteção de corrente ex- do sensor de temperatura da placa principal exterior cessiva do compressor 4 superior do compressor 1 Proteção de separação Erro do sensor Proteção de corrente ex- do sensor de temperatura de alta pressão...
  • Page 263 Controlador por cabo XK57 Proteção de separação do Erro do sensor da Proteção de corrente ex- sensor de temperatura de temperatura da saída de gás cessiva do compressor 1 descarga do compressor 4 do permutador de calor Proteção de separação do Erro do sensor Proteção de corrente ex-...

  • Page 264: Tabela De Códigos De Erro Para Depósitos De Água Ou Geradores De Água Quente

    Controlador por cabo XK57 5.2 Tabela de códigos de erro para depósitos de água ou geradores de água quente Códi- Códi- Códi- go de go de go de Conteúdo Conteúdo Conteúdo erro erro erro Erro de equipamento Erro do interruptor Erro de endereço de hard-...

  • Page 265: Tabela De Códigos De Depuração

    Controlador por cabo XK57 5.3 Tabela de códigos de depuração Códi- Códi- Códi- go de go de go de Conteúdo Conteúdo Conteúdo erro erro erro Código de capacidade do equipamento exterior/erro Carga do refrigerante Capacidade nominal de configuração de prote- ineficaz.

  • Page 266: Tabela De Códigos De Estado

    Controlador por cabo XK57 5.4 Tabela de códigos de estado Código Código Conteúdo Conteúdo de erro de erro O equipamento aguarda depuração Modo de bombeamento a vácuo Verifique os parâmetros Lembrete para limpeza de filtro de funcionamento do compressor Recuperação de refrigerante Paragem de emergência remota...

Table of Contents

Save PDF
