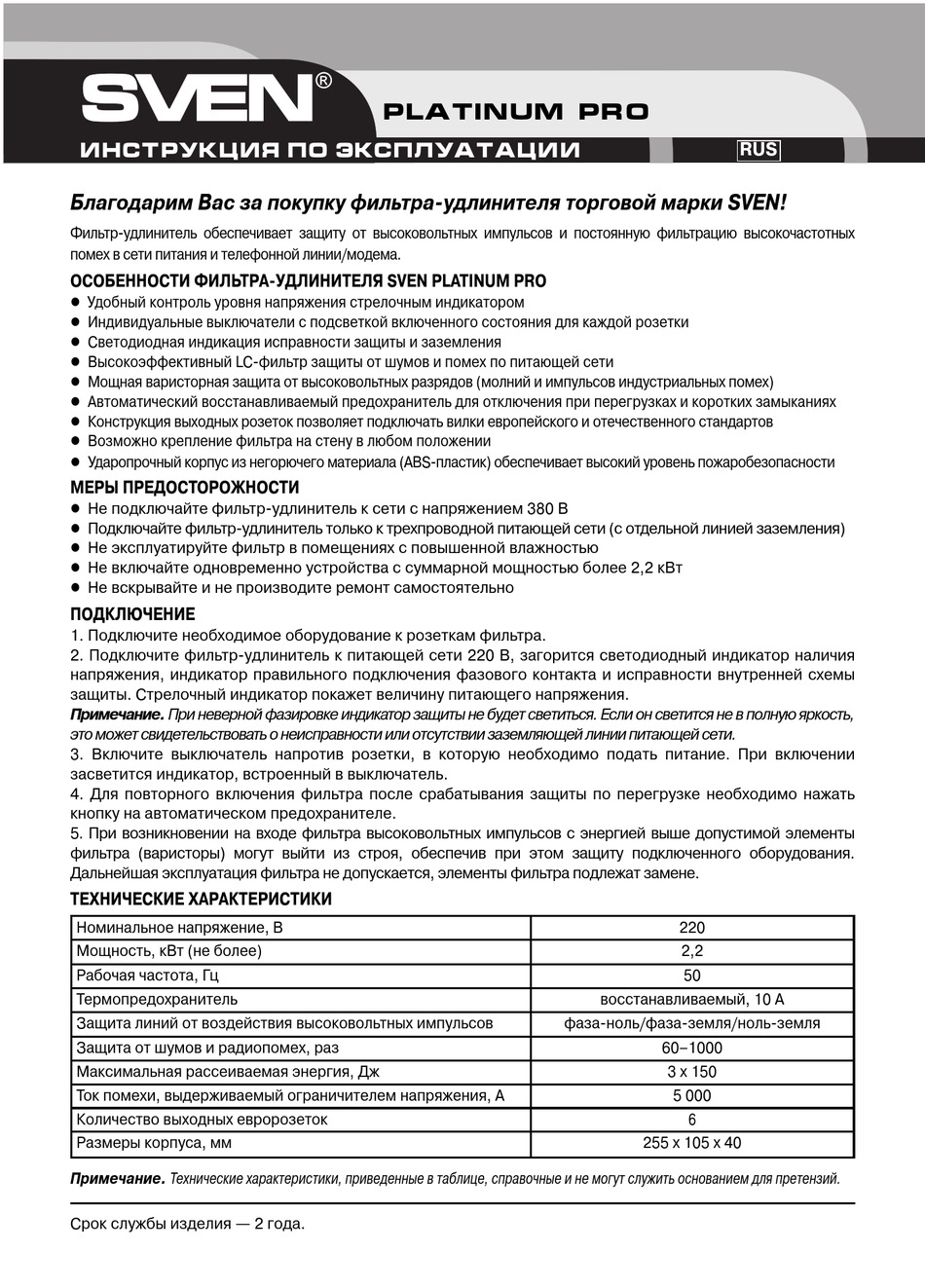

Sven Platinum Pro Operation Manual

ÈÍÑÒÐÓÊÖÈß ÏÎ ýêñïëóàòàöèè
Благодарим Вас за покупку фильтра удлинителя торговой марки SVEN!
Фильтр удлинитель обеспечивает защиту от высоковольтных импульсов и постоянную фильтрацию высокочастотных
помех в сети питания и телефонной линии/модема.
ОСОБЕННОСТИ ФИЛЬТРА УДЛИНИТЕЛЯ SVEN PLATINUM PRO
Удобный контроль уровня напряжения стрелочным индикатором
Индивидуальные выключатели с подсветкой включенного состояния для каждой розетки
Светодиодная индикация исправности защиты и заземления
Высокоэффективный LC фильтр защиты от шумов и помех по питающей сети
Мощная варисторная защита от высоковольтных разрядов (молний и импульсов индустриальных помех)
Автоматический восстанавливаемый предохранитель для отключения при перегрузках и коротких замыканиях
Конструкция выходных розеток позволяет подключать вилки европейского и отечественного стандартов
Возможно крепление фильтра на стену в любом положении
Ударопрочный корпус из негорючего материала (ABS пластик) обеспечивает высокий уровень пожаробезопасности
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Не подключайте фильтр удлинитель к сети с напряжением 380 В
Подключайте фильтр удлинитель только к трехпроводной питающей сети (с отдельной линией заземления)
Не эксплуатируйте фильтр в помещениях с повышенной влажностью
Не включайте одновременно устройства с суммарной мощностью более 2,2 кВт
Не вскрывайте и не производите ремонт самостоятельно
ПОДКЛЮЧЕНИЕ
1. Подключите необходимое оборудование к розеткам фильтра.
2. Подключите фильтр удлинитель к питающей сети 220 В, загорится светодиодный индикатор наличия
напряжения, индикатор правильного подключения фазового контакта и исправности внутренней схемы
защиты. Стрелочный индикатор покажет величину питающего напряжения.
Примечание. При неверной фазировке индикатор защиты не будет светиться. Если он светится не в полную яркость,
это может свидетельствовать о неисправности или отсутствии заземляющей линии питающей сети.
3. Включите выключатель напротив розетки, в которую необходимо подать питание. При включении
засветится индикатор, встроенный в выключатель.
4. Для повторного включения фильтра после срабатывания защиты по перегрузке необходимо нажать
кнопку на автоматическом предохранителе.
5. При возникновении на входе фильтра высоковольтных импульсов с энергией выше допустимой элементы
фильтра (варисторы) могут выйти из строя, обеспечив при этом защиту подключенного оборудования.
Дальнейшая эксплуатация фильтра не допускается, элементы фильтра подлежат замене.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение, В
Мощность, кВт (не более)
Рабочая частота, Гц
Термопредохранитель
Защита линий от воздействия высоковольтных импульсов
Защита от шумов и радиопомех, раз
Максимальная рассеиваемая энергия, Дж
Ток помехи, выдерживаемый ограничителем напряжения, А
Количество выходных евророзеток
Размеры корпуса, мм
Примечание. Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий.
Срок службы изделия — 2 года.
platinum pro
220
2,2
50
восстанавливаемый, 10 А
фаза ноль/фаза земля/ноль земля
60–1000
3 х 150
5 000
6
255 х 105 х 40
RUS
