Page 1 LDID 180 Manuale d’Istruzione User Manual...
Page 2 REV.003 07/09...
Page 3: Table Of Contents

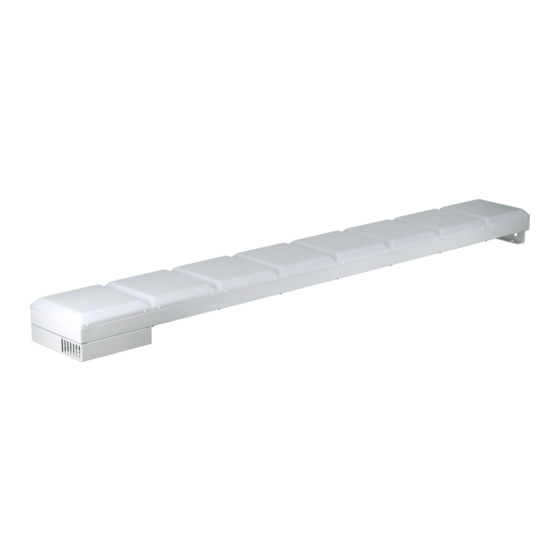

LDID180 Introduzione Vi ringraziamo per aver scelto un prodotto PROLIGHTS. LDID180 è un pannello luminoso a LED per generare effetti di colore dinamici e in continuo cambiamento. Indice SICUREZZA Avvertenze generali Attenzione e precauzione per l’installazione Informazioni generali DESCRIZIONE E SPECIFICHE TECNICHE...
Page 4: Sicurezza
Le informazioni riportate in questo manuale sono state attentamente controllate. Music & Lights non si assume, tuttavia, responsabilità derivanti da eventuali inesattezze. www.prolights.it info@prolights.it...
Page 5: Descrizione E Specifiche Tecniche
DMX = è acceso se all’ingresso DMX INPUT (8) è IN non deve essere presente alcun segnale DMX. presente un segnale DMX di comando; 10. LED MASTER è acceso nel modo “Master“ (funzionamento senza unità di comando DMX oppure con il telecomando EC800); www.prolights.it info@prolights.it...
Page 6: Descrizione
• Colori più brillanti e effetti più dinamici di sistemi basati su lampada. • Assorbimento energetico e temperatura di lavoro contenuti. • Supporti di fissaggio in dotazione. • Alimentazione: 230V~ 50Hz. • Corpo: in polimeri ad alta resistenza. • Dimensioni (LxAxP): 1600x200x104 mm. • Peso: 7 Kg. www.prolights.it info@prolights.it...
Page 7: Installazione
Impostare l’inclinazione desiderata dell’unità e stringere nuovamente bene le viti. Fig. 3 Fusibile di sostituzione (riferimento figura 4) Il fusibile dell’unità può essere sostituito come segue. Scollegare l’alimentazione prima della sostituzione del fusibile difettoso con uno nuovo dello stesso tipo. Fig. 4 www.prolights.it info@prolights.it...
Page 8: Funzioni E Impostazioni
3. Terminare con una resistenza di 120Ω (> 0,3 W) l’uscita DMX dell’ultima unità comandata da DMX della catena: saldare la resistenza ai pin 2 e 3 di un connettore XLR e inserire il connettore nell’uscita DMX oppure usare un adattatore adeguato. www.prolights.it info@prolights.it...
Page 9: Funzionamento Senza Unità Di Comando Dmx
Numero canali Indirizzo di start Indirizzo DMX Prossimo indirizzo di start Prossimo indirizzo di start Prossimo indirizzo di start (esempio) occupati possibile per unità n°1 possibile per unità n°2 possibile per unità n°3 33-38 33-41 33-47 33-56 33-59 www.prolights.it info@prolights.it...
Page 10: Modifica Dei Parametri Di Funzionamento
Miscelazione colore blu (0~255) . . . Versione software Rappresentazione sul display: normale reverse di 180° (per il montaggio al soffitto) Con il tasto ENTER si cambia l’impostazione. Il display lampeggia per 8 secondi.Quindi il menù si spegne. www.prolights.it info@prolights.it...
Page 11: Display Con Led
Con il tasto FUNCTION (18) è possibile modificare, tra 8 livelli, la velocità di rotazione. Con ogni pressione del tasto cambia contemporaneamente il senso di rotazione. N.B. La lunghezza del cavo del telecomando EC800 è pari a 10 m. www.prolights.it info@prolights.it...
Page 12: Tabella Canali Dmx
Tabella canali DMX (6, 9, 15, 24, 27) 6-CH 9-CH 15-CH 24-CH 27-CH Functions mode mode mode mode mode COLOR MACROS MIX-COLOR/COLOR FADE SPEED MACRO SPEED/SOUND STROBE GREEN BLUE GREEN BLUE GREEN BLUE GREEN BLUE GREEN BLUE GREEN BLUE GREEN BLUE GREEN BLUE www.prolights.it info@prolights.it...
Page 13: Configurazione Dmx512
Slow-Fast 017-255 000-255 Green 000-255 Blue 000-255 Per la miscelazione dei colori (canale rosso/verde/blu) attivato, messo Ch-1 e CH-2 valori pari a 000. Modalità 6 canali Modalità 9 canali Modalità 15 canali Modalità 24 canali Modalità 27 canali www.prolights.it info@prolights.it...
Page 14: Connessioni
Pin2 : - Negativo Pin3 : + Positivo Pin3 : + Positivo Pin4 : N/C Pin4 : N/C Pin5 : N/C Pin5 : N/C Connessione segnale DMX512: Pin1 = schermo; Pin2 = - negativo; Pin3 = + positivo. www.prolights.it info@prolights.it...
Page 15 FOTOCOPI QUESTA PAGINA, COMPILI IL MODULO E LO SPEDISCA IN BUSTA CHIUSA A: Music & Lights s.r.l. - Via Appia Km 136,200 - 04020 ITRI (LT) Italy - Servizio assistenza clienti oppure via fax al numero : +39 0771 721955 o via e-mail: info@musiclights.it Per informazioni tecniche: dal Lunedì...
Page 17 LDID180 Introduction Thank you for choosing a product PROLIGHTS. LDID180 is a LED panel creating wonderful & ever-changing light shows. Index SAFETY General instructions Warnings and caution for the installation General information DESCRIPTION AND TECHNICAL SPECIFICATIONS Operating elements and connections...
Page 18 Music & Lights will eventually provide replacement or repair of the products declining, however, any obligation of compensation for direct or indirect damage resulting from faultiness. The information provided in this manual has been carefully checked. However Music & Lights is not responsible for any possible inaccuracy. www.prolights.it info@prolights.it...
Page 19 9. LED DMX light up when DMX control signals are present at the DMX INPUT (8); 10. LED MASTER lights up in the master mode (operation without DMX controller or with the remote control EC800); 11. Button MENU to call the adjusting menu and to www.prolights.it info@prolights.it...
Page 20 • More brilliant colors & more dynamic effects than lamp-based systems. • Very low power consumption & heat output. • Hanging brackets included. • Power Supply: 230V~ 50Hz. • Body: high resistance polymer case. • Measures (WxHxD): 1600x200x104 mm. • Weight: 7 Kg. www.prolights.it info@prolights.it...
Page 21 Fig. 3 Fuse Replacement (refer picture 2) The fuse of the unit may be replaced as below. First, disconnect AC mains power before replacing and replace with the same fuse. Fig. 4 www.prolights.it info@prolights.it...
Page 22 3. Terminate the DMX output of the last DMX-controlled unit in the chain with a 120Ω resistor (> 0.3 W): Solder the resistor to the pins 2 and 3 of an XLR plug and connect the plug to the DMX output or use a corresponding terminating plug. www.prolights.it info@prolights.it...
Page 23 Number of Start address DMX Address Next possible start Next possible start Next possible start DMX channels (example) occupied address for unit No. 1 address for unit No. 2 address for unit No. 3 33-38 33-41 33-47 33-56 33-59 www.prolights.it info@prolights.it...
Page 24 Blue color mixing (0~255) . . . Software version Display representation: normal turned by 180° (for ceiling suspension) Switch over the adjustment with the button ENTER. The display will flash for 8 seconds. Then the menu will disappear. www.prolights.it info@prolights.it...
Page 25 With the FUNCTION button (18) you can change between 8 levels, the speed of rotation. With each press of the button simultaneously changes the direction of rotation. N.B. The length of the cable remote EC800 is 10 m. www.prolights.it info@prolights.it...
Page 26 DMX control(6, 9, 15, 24, 27) 6-CH 9-CH 15-CH 24-CH 27-CH Functions mode mode mode mode mode COLOR MACROS MIX-COLOR/COLOR FADE SPEED MACRO SPEED/SOUND STROBE GREEN BLUE GREEN BLUE GREEN BLUE GREEN BLUE GREEN BLUE GREEN BLUE GREEN BLUE GREEN BLUE www.prolights.it info@prolights.it...
Page 27 Slow Strobe Slow-Fast 017-255 000-255 Green 000-255 Blue 000-255 For color mixing (channel red/green/blue) activated, put Ch-1 & Ch-2 values equal to 000. 6 channel mode 9 channel mode 15 channel mode 24 channel mode 27 channel mode www.prolights.it info@prolights.it...
Page 28 Pin 1: GND(SCREEN) Pin 1: GND(SCREEN) Pin 2: Signal(-) Pin 2: Signal(-) Pin 3: Signal(+) Pin 3: Signal(+) Pin4 : N/C Pin4 : N/C Pin5 : N/C Pin5 : N/C DMX512 Signal Connection: Pin 1=screen Pin 2=signal- Pin 3=signal+. www.prolights.it info@prolights.it...
