CRX 680 Operator's Manual

Hide thumbs
Table of Contents

  • Español
    • Table of Contents
    • Seguridad del Operador
    • Reglas de Seguridad
    • Características y Controles
    • Operación
    • Lista de Verificación para el Funcionamiento
    • Arrancar el Motor
    • Detener el Motor
    • Tras cada Uso
    • Aplicación Terminal
    • Mantenimiento
    • Programa de Mantenimiento
    • Mantenimiento General
    • Análisis y Resolución de Problemas
    • Almacenaiento y Transporte
    • Especificaciones
    • Diagrama de Circuitos del Motor
    • Garantía

  • Français
    • Règles de Sécurité
    • Sécurité de L'opérateur
    • Caractéristiques Et Commandes
    • Fonctionnement
    • Liste de Contrôle du Fonctionnement
    • Démarrage du Moteur
    • Application des Bornes
    • L'arrêt du Moteur
    • Après Chaque Utilisation
    • Maintenance
    • Calendrier D'entretien
    • Entretien Général
    • Analyse Et Résolution des Problèmes
    • Stockage Et Transport
    • Case Cover Installation Dimension
    • Specification Parameter Table
    • Spécifications
    • Schémaélectriquedumoteur
    • Garantie
    • GARANTIE du Moteur
    • GARANTIE Sur Les Émissions

Advertisement

Available languages

Available languages

Quick Links

Download this manual

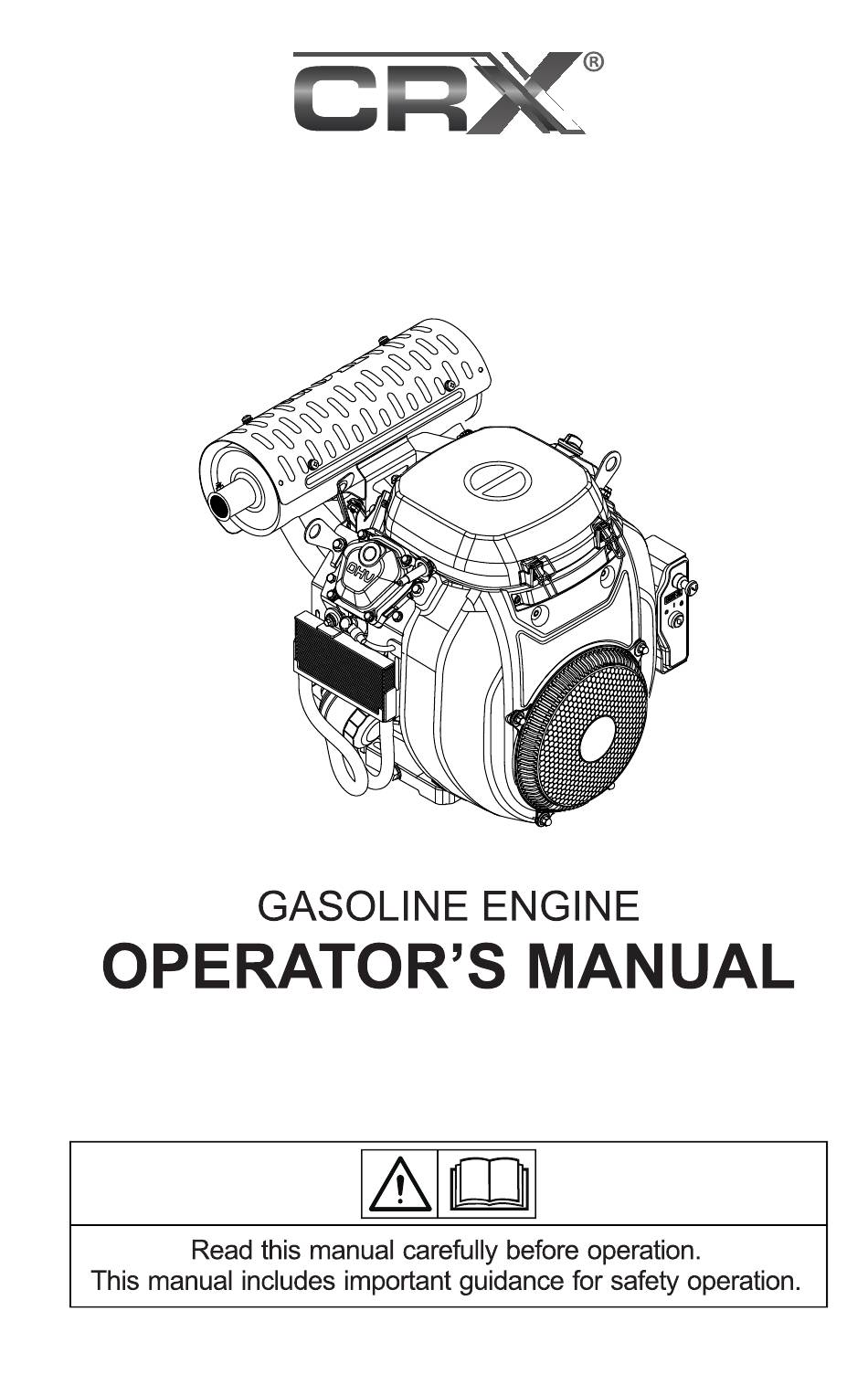

CRX680
