Summary of Contents for Maxxtools 21058

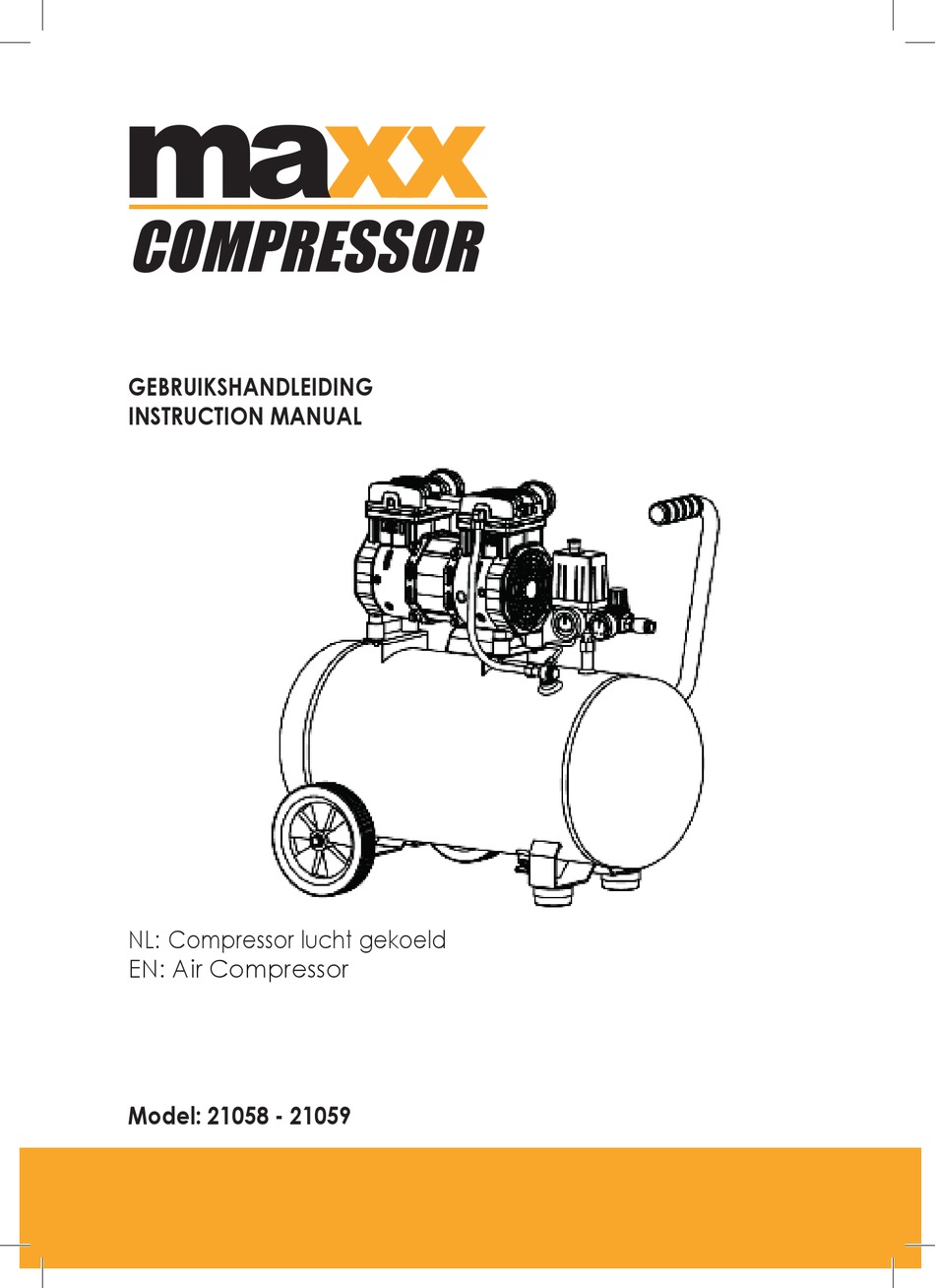

- Page 1 COMPRESSOR GEBRUIKSHANDLEIDING INSTRUCTION MANUAL NL: Compressor lucht gekoeld EN: Air Compressor Model: 21058 - 21059...
-
Page 3: Algemene Veiligheidsinformatie
(NL) HANDLEIDING GELUIDSARME OLIEVRIJE LUCHTCOMPRESSOR Lees deze instructies zorgvuldig door voordat u probeert het beschreven product te monteren, installeren, bedienen of onderhouden. Bescherm uzelf en andere mensen door alle veiligheidsin- formatie in acht te nemen. Het niet naleven van instructies kan leiden tot persoonlijk letsel en / of materiële schade! Bewaar instructies voor toekomstige referentie. - Page 4 ▲ WAARSCHUWING! Motoren, elektrische apparatuur en bedieningselementen kunnen elektrische bogen veroorzaken die een ontvlambaar gas of damp doen ontvlammen. Gebruik of repareer nooit in of nabij een brandbaar gas of damp. Bewaar nooit ontvlambare vloeistoffen of gassen in de buurt van de compressor. ▲...
-
Page 5: Belangrijkste Technische Gegevens
BELANGRIJKSTE TECHNISCHE GEGEVENS Model 21058 21059 Power 1.5HP 2.0HP 3.5HP Volt. 230~240 230~240 230~240 Freq. 50Hz 50Hz 50Hz Speed 2850r/min 2850r/min 2850r/min Displace. 190L/min 240L/min 480L/min Pressure 0.8Mpa 0.8Mpa 0.8Mpa Noise 85dBa 85dBa 86dBa 22kg 24 kg 45 kg ▲... - Page 6 2. Als reparatie of vervanging van het netsnoer of de stekker nodig is, sluit dan geen aarddraad aan op een van de platte aansluitingen. De draad met isolatie met een groen buitenoppervlak (met of zonder gele strepen) is de aarddraad. ▲...
- Page 7 ▲ INBRAAKPROCEDURE ▲ LET OP! Bevestig de luchtklem of ander gereedschap pas op de uitlaat als de unit is gecontroleerd en de startprocedure is voltooid. BELANGRIJK: Gebruik de compressor niet voordat u de instructies heeft gelezen, anders kan er schade ontstaan. 1.
- Page 8 DRUK METER Er zijn 1 of 2 meters op dit type compressor, één toont de druk in de tank en een andere (als er 2 meters zijn) toont de uitlaatdruk na de regelaar. ONDERHOUD ▲ WAARSCHUWING! Ontkoppel de stroombron en laat vervolgens alle druk van het systeem af voordat u probeert te installeren, service te verlenen, te verplaatsen of onderhoud uit te voeren.
- Page 9 PROBLEEMOPLOSSINGSTABEL SYMPTOOM MOGELIJKE OORZAKEN OPLOSSING Compressor kan niet 1. Geen elektrische 1. Zorg ervoor dat de machine starten / herstarten voeding, losse draad- is aangesloten op de voeding, connector. controleer de connector en de 2. Zekering uitgeschakeld. motoroverbelastingsschakelaar. 3. Stroomonderbreking. 2.
- Page 10 PROBLEEMOPLOSSINGSTABEL SYMPTOOM MOGELIJKE OORZAKEN OPLOSSING Stoten, rammelen, 1. Losse bouten, tank staat 1. Draai de bouten vast, verplaats overmatige trilling niet op een horizontale de tank op een horizontale lijn. lijn. 2. Vervangen. 2. Defect lager op excen- 3. Vervang of repareer indien trische of motoras.
- Page 11 DIAGRAM Exploded Drawing (DOF1100-24)
- Page 12 ONDERDELEN PART UNIT PART UNIT Afdekking ventilator Capasiteitsafdekking Ventilator a Capasiteitsmeter Vliegwiel Pakking van de buis Lager 6006-2Rs Afvoerbuis Drijfstang Rubbere schroef Piston ring Schroef M6 Piston Cover 50 Liter tank(geverfd) Cylinder Wiemontageset Klepafdichting Electromagneetklep Klepplaat Eenrichtingsklep 3/8 Cylinder hoofddichting PC Afvoerklep Luchtfilter 1/4 Rubbere voet...
-
Page 13: Safety Guidelines
(EN) INSTRUCTION MANUAL LOW NOISE OIL-FREE AIR COMPRESSOR Please read these instructions carefully before attempting to assemble, install, operate or maintain the product described. Protect yourself and other people by observing all safety information. Failure to comply with instructions could result in personal injury and/or property damage! Retain instructi- ons for future reference. -
Page 14: Spraying Precautions
▲ WARNING! Motors, electrical equipment and controls can cause electrical arcs that will ignite a flammable gas or vapor, Never operate or repair in or near a flammable gas or vapor, Never store flammable liquids or gases in the vicinity of the compressor. ▲ CAUTION! Compressor parts may be hot even if the unit is stopped. 9. Keep fingers away from a running compressor, fast moving and hot parts will cause injury and/or burns. -
Page 15: Main Technical Data
MAIN TECHNICAL DATA Model 21058 21059 Power 1.5HP 2.0HP 3.5HP Volt. 230~240 230~240 230~240 Freq. 50Hz 50Hz 50Hz Speed 2850r/min 2850r/min 2850r/min Displace. 190L/min 240L/min 480L/min Pressure 0.8Mpa 0.8Mpa 0.8Mpa Noise 85dBa 85dBa 86dBa ▲ 22kg 24 kg 45 kg... -
Page 16: Operation
2. If repair or replacement of power cord or plug is necessary, do not connect grounding wire to either flat blade terminal. The wire with insulation having an external surface that is green (with or without yellow stripes) is the grounding wire. ▲ WARNING! Never connect green (or green and yellow) wire to a live terminal. -
Page 17: Break-In Procedure
▲ BREAK-IN PROCEDURE ▲ CAUTION! Do not attach air chuck or other tools to the outlet until unit have been checked and start procedure has been completed. IMPORTANT: Do not operate compressor before reading instructions, otherwise damage may result. 1. Turn regulator fully clockwise to open airflow. 2. -
Page 18: Pressure Gauge
PRESSURE GAUGE There are 1 or 2 gauges on this type of compressor, one shows pressure in tank and another one (if there are 2 gauges) shows outlet’s pressure after regulator. MAINTENANCE ▲ WARNING! Disconnect power source then release all pressure from the system before attempting to install, service, relocate or perform any maintenance. -
Page 19: Troubleshooting Chart
TROUBLESHOOTING CHART SYMPTOM POSSIBLE CAUSE (S) CORRECTIVE ACTION Compressor can not start/ 1. No electrical power, 1. Make sure machine connects restart Wire connector loose. to power, Check connector and 2. Fuse shut off. motor overload switch. 3. Circuit break. 2. - Page 20 TROUBLESHOOTING CHART SYMPTOM POSSIBLE CAUSE (S) CORRECTIVE ACTION Tank pressure drops when 1. Loose drain cock. 1. Tighten. compressor shuts off 2. Check valve leaking. 2. Disassemble check valve 3. Loose connections at assembly, clean or replace. pressure switch or 3.
-
Page 21: Exploded Drawing
EXPLODED DRAWING Exploded Drawing (DOF1100-24) - Page 22 ONDERDELEN PART UNIT PART UNIT Fan Cover Capacitance cover Fan a Capacitance Crank Tube gasket Bearing 6006-2Rs Discharge tube Conrod rubber screw piston ring Nut M6 Piston Cover 50 Liters tank(painted) cylinder Wheel assembly Valve sealing electromagnet Valve Valve Plate One-Way valve 3/8 cylinder head sealing Drain Valve...
- Page 23 Please contact your local authority for further details of your nearest designated collection point. Maxxtools bvba Centrum Zuid 2084 3530 Houthalen, Belgium support@maxxtools.be...
-
Page 24: Assistance Téléphonique
The biggest online selec on of tools, home, garden & pet. ONS MAXXTOOLS TEAM HELPT JE MET: Vragen over je bestelling Klachten Onderdelen en handleidingen Heb je vragen of klachten contacteer ons en we helpen je graag verder. NOTRE EQUIPE MAXXTOOLS VOUS AIDERA VOLONTIÈRE AUX CAS...
