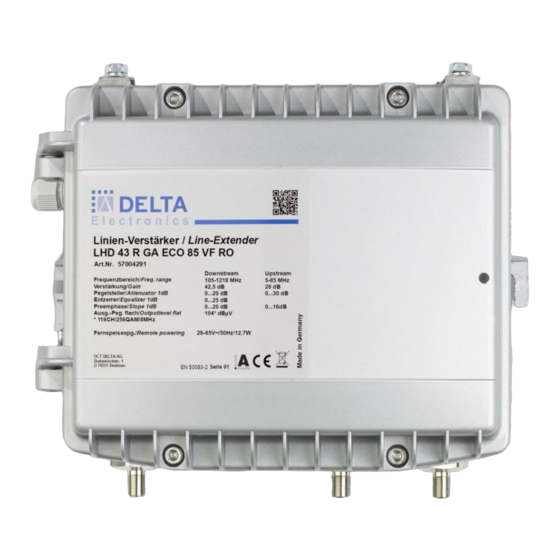

LINIENVERSTÄRKER /LINE-EXTENDER
LHD 43 (R) GA ECO , LHD 43-1 (R) GA ECO
Bedienungsanleitung / User manual
Linien-Verstärker
Vorwärtsverstärkung: 42,5 dB
Rückwegverstärkung: 28 dB
Eigenschaften:
Kabelnachbildung DS
Pegelsteller DS 0...20 dB
Entzerrer DS 0...25 dB
Interstage-Entzerrer DS 0...20 dB
Rückwegverstärker integriert
Fostra-F US Dämpfung 0/6/45 dB
Entzerrer US 0...16 dB
Pegelsteller US 0...30dB
Druckgussgehäuse
Verstärker-Klassifizierung / Amplifier classification
DCT DELTA AG, Bodanrueckstrasse 1, 78351 Bodman, Deutschland, www.dct-delta.de,
Montageanleitung MA 29001505 LHD 43 xxxx ECO, Stand 13.12.2021
Line-extender
Downstream gain: 42,5 dB
Upstream gain: 28 dB
Features:
Cablesimulator DS
Attenuator DS 0...20dB
Equalizer DS 0...25 dB
Interstage slope DS 0...20 dB
Return path amplifier integrated
Fostra-F US attenuator 0/6/45 dB
Equalizer US 0...16 dB
Attenuator US 0...30dB
Die-cast housing
info@dct-delta.de
1 / 11
Advertisement
Subscribe to Our Youtube Channel
Summary of Contents for Delta Electronics LHD 43 GA ECO

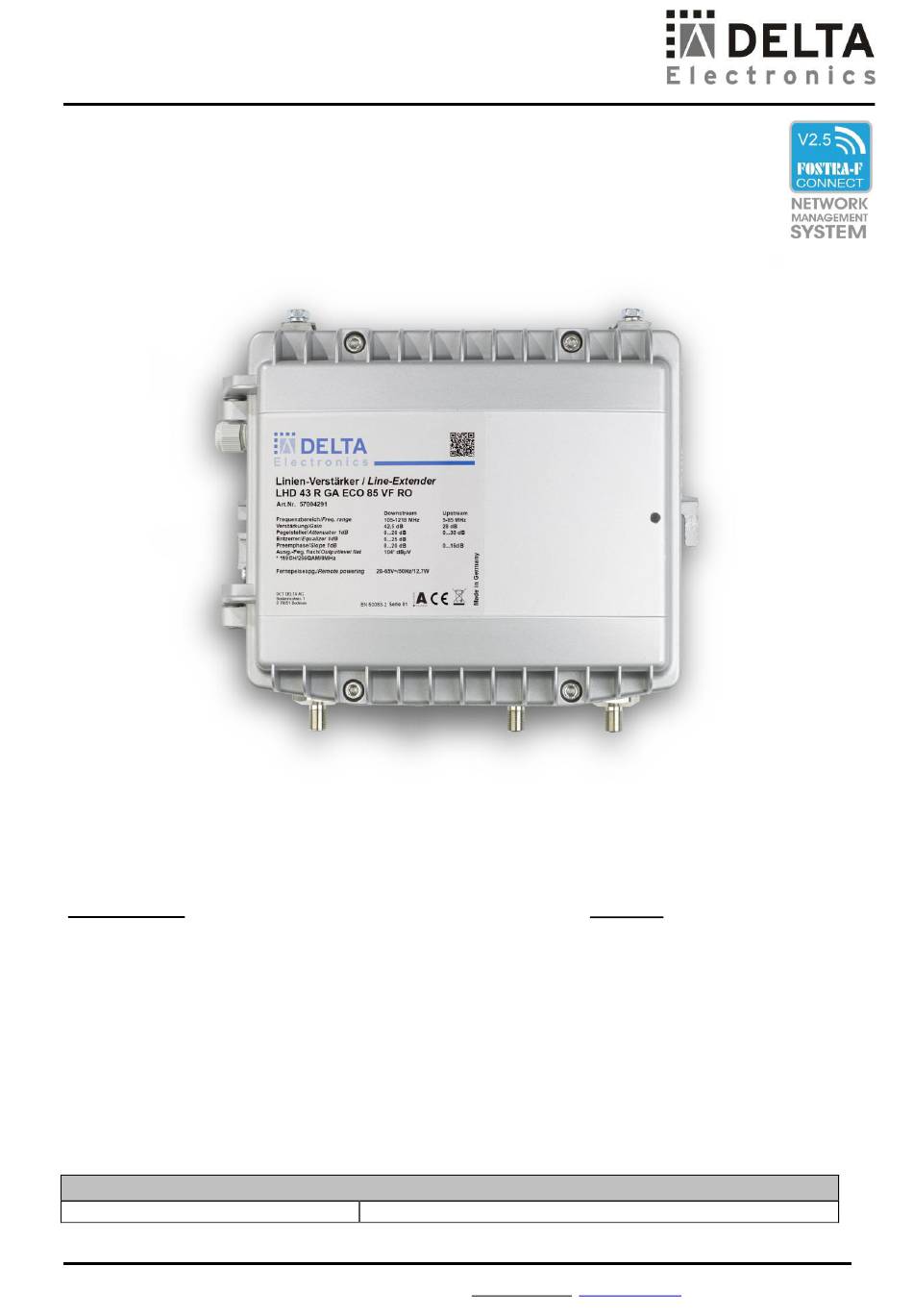

- Page 1 LINIENVERSTÄRKER /LINE-EXTENDER LHD 43 (R) GA ECO , LHD 43-1 (R) GA ECO Bedienungsanleitung / User manual Linien-Verstärker Line-extender Vorwärtsverstärkung: 42,5 dB Downstream gain: 42,5 dB Rückwegverstärkung: 28 dB Upstream gain: 28 dB Eigenschaften: Features: Kabelnachbildung DS Cablesimulator DS Pegelsteller DS 0…20 dB Attenuator DS 0…20dB Entzerrer DS 0…25 dB Equalizer DS 0…25 dB...
- Page 2 LINIENVERSTÄRKER /LINE-EXTENDER LHD 43 (R) GA ECO , LHD 43-1 (R) GA ECO Sicherheitshinweise: Diese Sicherheitshinweise vor Montage bzw. Inbetriebnahme des Gerätes sorgfältig lesen und beachten! Um Gefahren für Leib und Leben zu vermeiden, dürfen die Geräte nur von entsprechend ausgebildetem Fachpersonal montiert, angeschlossen, und in Betrieb genommen werden.
- Page 3 LINIENVERSTÄRKER /LINE-EXTENDER LHD 43 (R) GA ECO , LHD 43-1 (R) GA ECO Anschluss des Schutzleiters nach EN 60728-11 Abs. 6: Der Anschluss des Gerätes an das Schutzpotentialausgleichssystem hat über den Erdungsanschlusspunkt am Gehäuse (markiert mit ) zu erfolgen. Dabei muss ein Schutzleiter mit einem Querschnitt von min. 2,5mm² Kupfer (mechanisch geschützt) oder 4,0mm²...
- Page 4 LINIENVERSTÄRKER /LINE-EXTENDER LHD 43 (R) GA ECO , LHD 43-1 (R) GA ECO For remotely powered units with a maximum supply voltage of 65 VAC: The unit may only be accessed by trained and skilled personnel and may only be opened by them in order to switch the supply voltage on or off via the respective plug-in fuses.
- Page 5 LINIENVERSTÄRKER /LINE-EXTENDER LHD 43 (R) GA ECO , LHD 43-1 (R) GA ECO Übertragungseigenschaften / Transmission parameter Downstream Einheiten / Bemerkungen / min. typ. max. units remarks Frequenzbereich / Frequency range 1218 Modular diplexer 105,258*) Port to port gain Verstärkung / Gain 42,5 Incl.
- Page 6 Schutzklasse / Protection class Version 230V/ with local supply 230V Konformität / Conformity Artikel-Nr. / article number LHD 43 GA ECO 85 VF RO 57004292 LHD 43 R GA ECO 85 VF RO 57002811 LHD 43-1 R GA ECO 85 S...
- Page 7 LINIENVERSTÄRKER /LINE-EXTENDER LHD 43 (R) GA ECO , LHD 43-1 (R) GA ECO Mechanische Kennwerte / Mechanical data Einheiten / Bemerkungen / min. typ. max. units remarks Gehäuseabmessungen B x H x T Druckguss-gehäuse 225 x 195 x 95 Dimension W x H x D / Die cast housing Gewicht / Weight Anzahl der Eingänge / No.
- Page 8 LINIENVERSTÄRKER /LINE-EXTENDER LHD 43 (R) GA ECO , LHD 43-1 (R) GA ECO Blockschlatbild / Block diagram 8 / 11 DCT DELTA AG, Bodanrueckstrasse 1, 78351 Bodman, Deutschland, www.dct-delta.de, info@dct-delta.de Montageanleitung MA 29001505 LHD 43 xxxx ECO, Stand 13.12.2021...
- Page 9 LINIENVERSTÄRKER /LINE-EXTENDER LHD 43 (R) GA ECO , LHD 43-1 (R) GA ECO Innenansicht / Inner View OUT3 1. TP IN -20dB 2. Diplexer RLK565-1/585-1/5200 3. Cablesimulator DS 4. Pivot point DS 1006/1218MHz 5. DS/ HPF85-1/105-1/258-1MHz 6. UPP1/ Universal plug in station 7.
- Page 10 LINIENVERSTÄRKER /LINE-EXTENDER LHD 43 (R) GA ECO , LHD 43-1 (R) GA ECO Bedienfunktionen / Operating functions Auslieferungszustand AF + Ar = -20dB Factory preset AF + Ar = -20dB AC-setup: OFF (Auslieferzustand/ Factory setup) Manuelle Einstellung von Entzerrung und Dämpfungim Rückkanal/ Manual setup of upstream equalizer and attenuator ON ...
- Page 11 LINIENVERSTÄRKER /LINE-EXTENDER LHD 43 (R) GA ECO , LHD 43-1 (R) GA ECO 11 / 11 DCT DELTA AG, Bodanrueckstrasse 1, 78351 Bodman, Deutschland, www.dct-delta.de, info@dct-delta.de Montageanleitung MA 29001505 LHD 43 xxxx ECO, Stand 13.12.2021...
