Products dept. 张玉良: +86-18958132865 & 692865

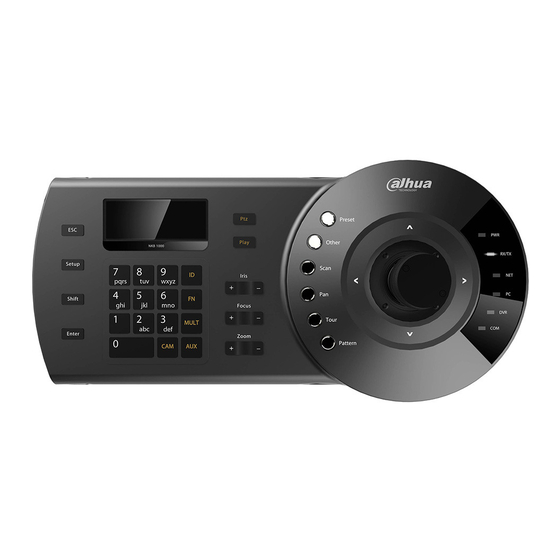

一、NKB1000 Control Decoder NVD

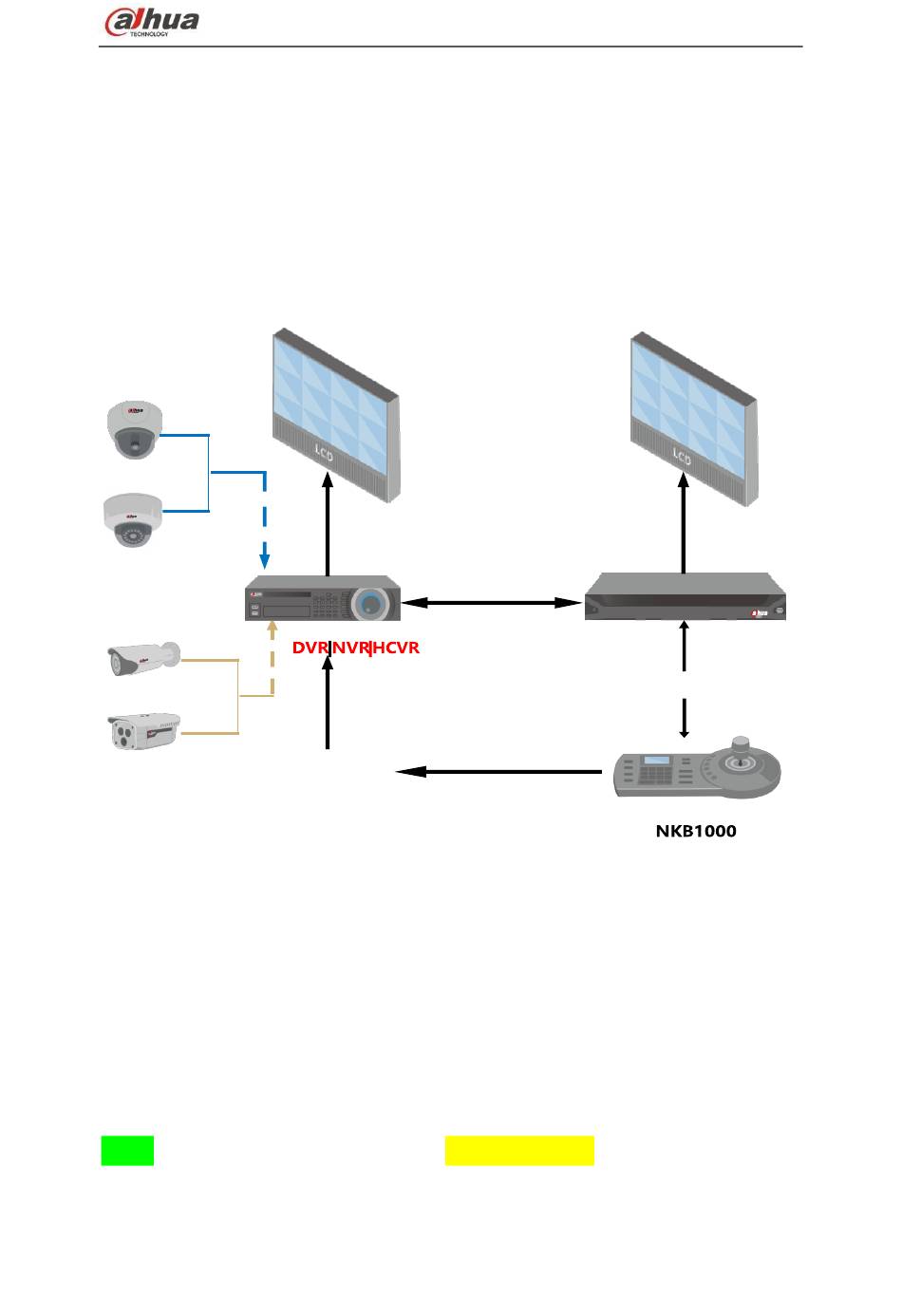

1. Topology
( Monito )
Decoder
Display
Decoder | Matrix
Control
Control DVR
2. Decoder Operation
(Support NVS0104/0404/0904/1604DH, NVS0104DH-4K,
NVD0405DH-4K)
Step 1：Login in decoder web，Click the
[Splicing Screens]
button.
Important
1 / 14
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Dahua NKB1000
Summary of Contents for Dahua NKB1000
- Page 1 Products dept. 张玉良: +86-18958132865 & 692865 一、NKB1000 Control Decoder NVD 1. Topology ( Monito ) Decoder Display Decoder | Matrix Control Control DVR 2. Decoder Operation (Support NVS0104/0404/0904/1604DH, NVS0104DH-4K, NVD0405DH-4K) Step 1：Login in decoder web，Click the [Splicing Screens] button. Important...
-
Page 2: Figure 1
Products dept. 张玉良: +86-18958132865 & 692865 The splicing video wall （display pane）can be used as one physical TV screen. It can share the device on the device tree and supports monitor enable/disable function. It does not support channel map and playback function. Figure 1 Please follow the contents below for a splicing video wall setup. -
Page 3: Figure 2
Products dept. 张玉良: +86-18958132865 & 692865 In the main interface, click the Splice button on the left pane; you can see system pops up the following interface. See Figure 2. Figure 2 Step 2 Select screens. See Figure 0. Left click mouse to select one. - Page 4 Products dept. 张玉良: +86-18958132865 & 692865 Figure 0 Step 3 button, you can see an interface shown as in Figure 4. Click Figure 4 Step 4 In Figure 4, you can input customized splicing wall name. Click Save button to save current setup.
- Page 5 Products dept. 张玉良: +86-18958132865 & 692865 Now you can close splicing wall interface and then go back to the main interface. The splicing wall can be used as a physical screen. It supports 1/4/9/16 split, add/delete device, open/close all-channel monitor. Note The general operation is the same as the physical screen.
-
Page 6: Step
Remote Device Step 3 ： 3. NKB1000 Operation(Default PW 888888) Step A. NKB1000 Operation [Menu Setting] [Zone] Step 1: Login in NKB1000, and click --> Step M70(-E)/M60 into NKB1000 via NVD type. Step 3: Click [ID] button, and input M70 ID, Click [Enter] button, connect M70 via net. - Page 7 Products dept. 张玉良: +86-18958132865 & 692865 channel, then you can control the PTZ function via the joystick of keyboard. Key Corresponding List Function list The Example The sample function Choose output screen 5+ PLAY(screen) Choose No.5 output screen Choose split mode 4+MULT(split) Change current screen to 4 split Choose window...
- Page 8 Products dept. 张玉良: +86-18958132865 & 692865 二、NKB1000 控制解码器 NVD 操作说明 R&D: 周峰 2 671513 分类说明：操作步骤—绿色框 注意点—紫色框 特殊功能—棕色框 键盘 NKB1000（其他型号不支持）——主要控制解码器和 DVR|NVR|CVR、IPC、球机等设 备。 现场接线方案图如下： 以下方案适合于大交通、交警、公安、平安城市、智能楼宇、文教卫、政企、金融、司 法等各大行业线、事业部。特别适用于海外低成本方案。 （中小型方案对成本关注较高的，推荐 NKB1000，大中型项目推荐 NKB300） 8 / 14...
- Page 9 Products dept. 张玉良: +86-18958132865 & 692865 1、拓扑图 网络键盘NKB1000控制解码设备上墙 （备选屏） 视频上墙 DVR|NVR|CVR录像机 DH-NVSXX04HF-A 控制解码器|M70上墙 可单独控制DVR等 键盘 NKB1000 9 / 14...
- Page 10 Products dept. 张玉良: +86-18958132865 & 692865 2、解码器端相关操作 （支持 4\9\16 全系列）（程序联系周阳 662700） 步骤 1：登陆解码器 web，点击下图融合屏按钮。 注: 现场环境有平台的话就不要执行步骤 2，从平台添加解码器（需要勾选支持融合 屏） 解码器只有融合屏模式支持网络键盘 NKB1000。 步骤 2：点击快速融合按钮，可实现对解码器的快速 1*1 配置。 【技巧】 解码器同时支持 2*2 等多屏融合，操作如下：先快速融合，再把需要的几个 删除，融合成融合屏。 10 / 14...
- Page 11 Products dept. 张玉良: +86-18958132865 & 692865 注：点击信息管理，可查看和编辑相应的屏幕控制编号。（编号后续键盘控制时用到） 11 / 14...
- Page 12 Products dept. 张玉良: +86-18958132865 & 692865 步骤 3：系统设置远程设备，添加相应的输入源，点击下图编辑（红框）按钮，可相 应通道的控制编号。（编号后续键盘控制时用到） 12 / 14...
- Page 13 Products dept. 张玉良: +86-18958132865 & 692865 3、键盘 NKB1000 端相关操作 （默认密码 888888） 步骤 4：菜单选项控点设置（按下图从前到后操作） 注：设备类型选择 NVD，步长 64。（另外 DVM 代表 M6070 设备）。 步骤 5：控点查找 键值对应表 功能清单 示例按键 示例功能 选择输出屏 5+ PLAY（屏） 选择编号为 5 的输出屏幕; 选择分割数 4+MULT（分割） 对当前屏幕 4 分割 选择 2 号窗口...
- Page 14 Products dept. 张玉良: +86-18958132865 & 692865 主|辅码流设置 1+SETUP 选择解码器等上墙的码流 清空输入区 OTHER(球机菜单) 在操作模式下，按 OTHER 键清空 辅助功能 0+AUX，执行所有屏轮巡（开&关） 1+AUX，执行当前屏轮巡（开&关） 2+AUX，打开所有视频源； 3+AUX，关闭所有视频源 第 4 窗口最大化 4+FN 或者 切换聚焦窗口并放大 4 窗口到全屏 窗口最大化还原 0+FN（直接 FN） 窗口最大化还原 断开连接 球机菜单 OTHER 编辑模式下，按 OTHER 键有效 预置点 PRESET 操作模式下 12+PRESET，调用预置点 12；...
