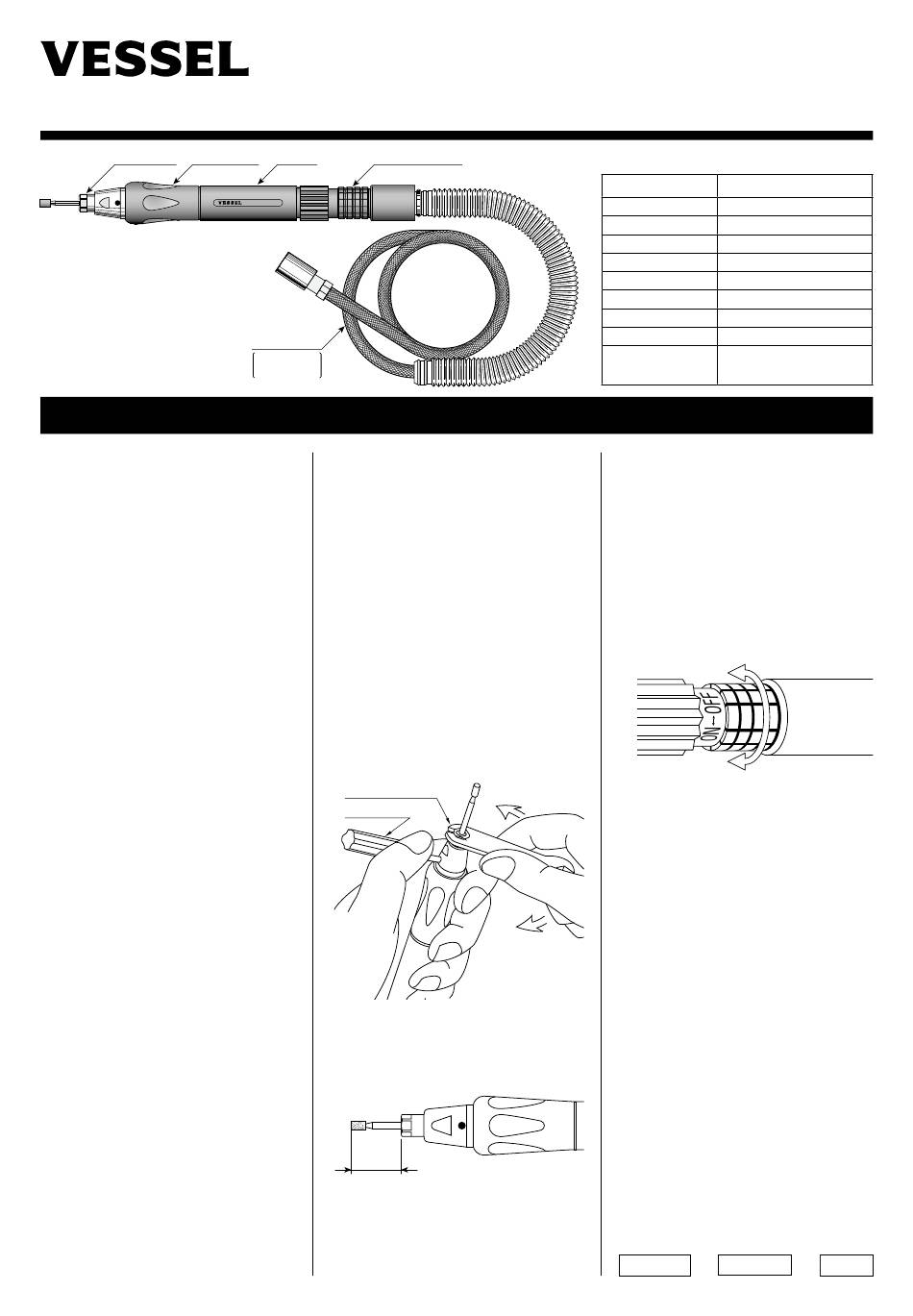

Vessel GT-MG55SR Operator's Manual

コ レ ッ トナッ ト フ レームヘッ ド
◎ ご 使 用 前 に 必 ず お 読 み 下 さ い 。
■給油は励行してく ださい。
1. エアーツールは給油が大切です。
エアーツール1台に1個のオイラーを付け
て自動的に給油するのが最も好ましい方
法ですが、その設備がないときは1〜2時
間毎に1回給油してください。 給油はツー
ルの性能及び寿命を左右します。
2. 給油するときは、 エアー給気口から作動油
（VG−10） を入れてください。
■エアーの管理
1. エアーツールにとって水気は大敵です。
コンプレッサーから出る空気は水分やご
みを多く含んでいるので、 配管中にフィ ル
ターを取り付けて除去することが好まし
く、またコンプレッサーのドレインは毎日
抜いてください。
2. 新しいホースやパイプを使用されるとき
は、 あらかじめエアーを流して内部を掃除
してからツールを取り付けてください。
3. 空気圧力は0.55MPa〜0.60MPaで使
用されるように調整してあります。 ツール
の手元で適正な空気圧力になるように
することが大切です。適正より高い圧力
で使用すると早期故障の原因となります
し、低い圧力では出力が低下し、機能障
害の原因となりますので、 レギュレーター
を使用して空気圧力を適正に調節してく
ださい。
■研削砥石の取付方法
本機には標準品として、 市販の研削砥石
の軸径φ3㎜を取り付けることのできるコ
レッ トシャフ トナッ トセッ トが付いています。
オプション品として、軸 径φ2 . 3 5 ㎜ ,
1/8"のコレッ トシャフ トナッ トセッ トも用意
しております。
GT-MG55SR
フ レーム アジ ャス ト ダイヤル
GT-MG55SR
ホースセッ ト
給気側 1.5m
排気側 0.3m
研削砥石は安全のために、 使用回転速度
が55,000回転以上のもので、砥石の最
大径が 〈φ6㎜〉 以下のものをご使用くだ
さい。一般市販品の砥石の中には、 軸径
にバラツキのあるものや、砥石の芯振れ
の大きいものなどがありますので、 ご使用
前に芯出しされることが好ま しく、そのま
ま使用すると、 本体の寿命を著しく短くす
る原因となりますので、 ご注意ください。
1. 本機先端近くの穴とコレッ トシャフ トの穴
を一致させて、付属の固定ハンドルを通
し、 コレ ッ ト シャフ トを固定します。この状
態で、 コレッ トナッ トの六角部にスパナ （対
辺9㎜） を掛けてゆるめます。
スパナ （対辺9mm）
固定ハン ドル
2. 次に研削砥石を挿入します。
この時、 砥石のオーバーハングは下図のよ
うに13㎜以下になるようにしてください。
オーバーハング13mm以下
3. 再び、 コレ ッ ト シャフ トを固定ハンドルで固
定し、 コレ ッ トナッ トをスパナ （対辺9㎜） で
強く締め付けてください。
エアーマイクログラインダーの
型
■仕様
ゆるむ
しめる
− 1 −
取扱いについて
仕 様
M G 5 5 S R
無負荷回転速度 5 5 , 0 0 0 r.p.m.
全 長 1 8 0 mm
重 量 2 2 0 g
φ 2 0 . 5 mm
最 大 外 径
空 気 消 費 量 0 . 1 6 m
適 正 空 気 圧 力 0 . 6 MPa
ホ ー ス 継 手 PT 1 / 4
ホ ー ス 口 内 径 6 . 3 5 mm
スパナ （対辺9mm） 1 本
付 属 品
固定ハン ドル
■運転について
1. 給油後ご使用の際は、排気と共にオイル
が吹き出しますから、 数秒間空回転を行っ
てください。
2. アジャス トダイヤルをONの方向にいっぱ
いにまわすとモーターが高速回転します
ので、研削面に軽く押し当ててご使用く
ださい。 また、 停止するときはOFFの方向
に停止するまで戻してください。
OFF
ON
3. スロッ トル部及び回転部は細かい調整が
してあるので、絶対にさわらないように
お願いします。本機は精密部品を内蔵し
ていますから、 当てたり、 落としたり、 また
本体外径をクランプして使用すると、回
転不良となり寿命を低下させますので、
絶対に避けてください。また、万一不調
のときは、 ご返送くだされば調整 ・ 修理い
たします。
4. グラインダーの使用中は危険防止のた
め、 必ず保護メガネをご使用ください。
■アフターサービス事項
1. 機械の性能・品質または取り扱いなどにつ
いてのお問い合わせの事項がありましたら、
販売店 （または当社） へご連絡ください。
2. 修理に必要な部品は分解図に記載された
部品名をお確かめの上でご要求願います。
3. 修理などは次の図の通りの経路でご送
付ください。直接当社へ送付されますと
かえって遅れますのでお避けください。
→
ユーザー 販 売 店
3 /min
1本
→
当 社
