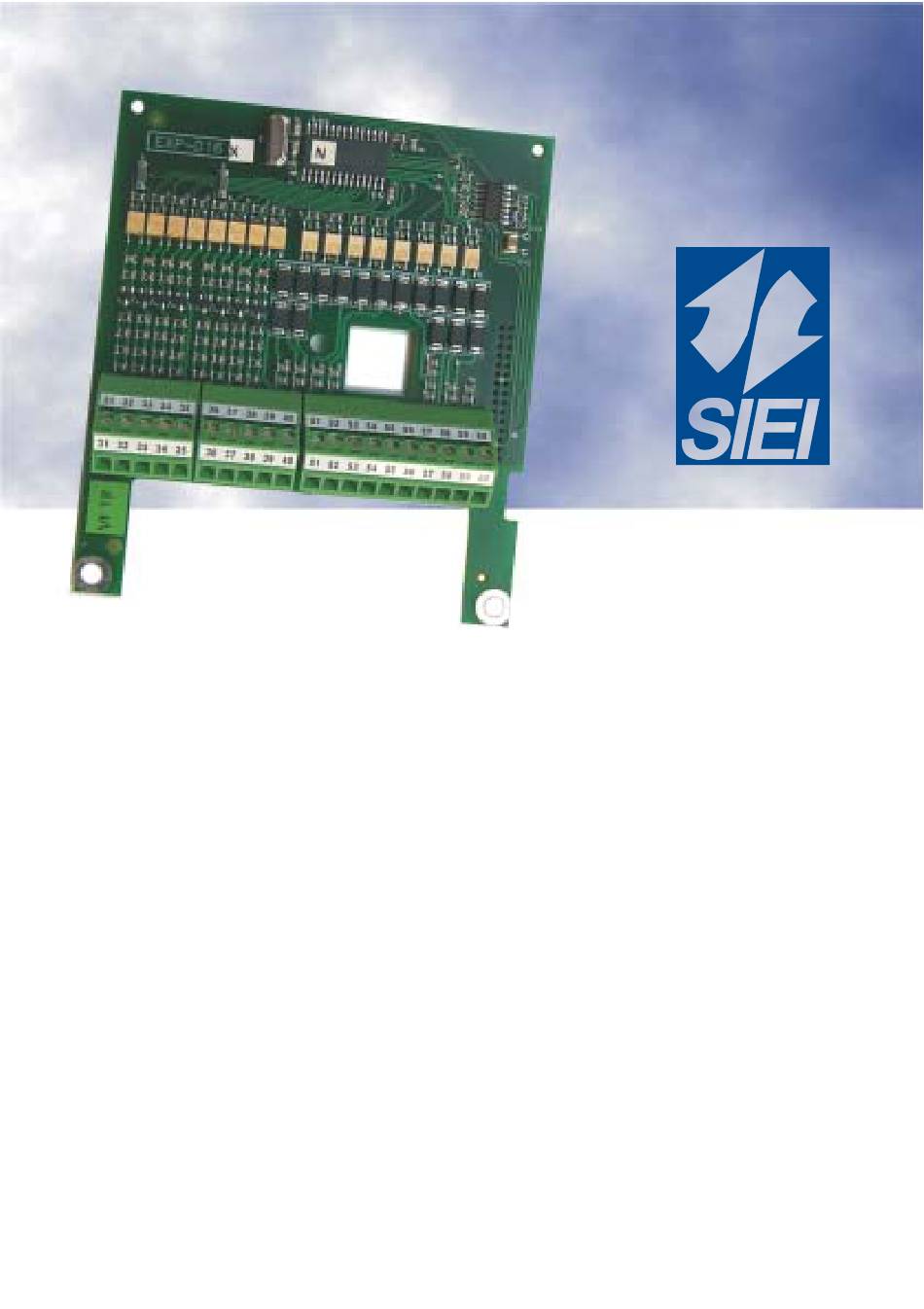

- Page 1 ARTDrive EXP-D16 I/O Expansion card 8 Digital Inputs 8 Digital Outputs Instruction manual...
- Page 2 Durante il suo periodo di funzionamento conservate il manuale in un luogo sicuro e a disposizione del personale tecnico. La SIEI S.p.A. si riserva la facoltà di apportare modifiche e varianti a prodotti, dati, dimensioni, in qualsiasi momento senza obbligo di preavviso.
-
Page 3: Table Of Contents
Sommario / Table of Contents Chapter 1 - Descrizione / Introductions ........4 Chapter 2 - Fissaggio / Mounting..........4 Chapter 3 - Connessione Ingressi-Uscite / Terminal Board Points ..................6 3.1 Connessione Ingressi Digitali / Digital Inputs Terminal Board Points ..6 3.2 Connessione Uscite Digitali / Digital Outputs Terminal Board Points .. -
Page 4: Chapter 1 - Descrizione / Introductions
SIEI Chapter 1 - Descrizione / Introductions La EXP-D16 è una scheda di espansione per i drive della serie AVy. E’ possibile montare una sola scheda di I/O per Drive. La scheda è composta da: - 8 ingressi digitali optoisolati 15÷30V - 8 uscite digitali optoisolate 15÷30V 50mA max... - Page 5 EXP-D16 The EXP-D16 card is supplied with standoffs and the cable for connection between regulation and expansion card . Switch the drive off. Fasten the EXP-D16 card to the drive regulation board by means of screws (B) and standoffs (A). The EXP-D16 card is connected to the regulator card through the XH connector using the supplied connector.
-
Page 6: Chapter 3 - Connessione Ingressi-Uscite / Terminal Board Points
SIEI Chapter 3 - Connessione Ingressi-Uscite / Terminal Board Points 3.1 Connessione Ingressi Digitali / Digital Inputs Terminal Board Points Gli ingressi digitali hanno la massa in comune a gruppi di 4. Connectors XDI0 and XDI1 have different ground connection. -
Page 7: Schema A Blocchi Interno / Functional Overview
EXP-D16 Disponibilità I/O dipendenti dalla versione firmware del drive I/O available depending on drive firmware version Drive firmware from 2.X Digital Inputs Digital Outputs expDA75 3.3 Schema a Blocchi Interno / Functional Overview 0V (COM) Digital input 5 (DI0X) +24V (PWR) Digital output 3 Digital input (DO0X) -
Page 8: Chapter 4 - Caratteristiche Tecniche/ Technical Data
SIEI Chapter 4 - Caratteristiche Tecniche/ Technical Data Dimensioni e peso / Dimensions and weight 92.08 Dimensioni / Dimensions ______________________ 105.41mm [4.15 inches] x 92.08 mm [3.63 inches] Peso / Weight _______________________________ 50g [1.76oz] —————— I/O Expansion card ——————... -
Page 9: Caratteristiche Generali
EXP-D16 Caratteristiche generali I/O scan time ________________________________ 2ms Alimentazione interna da drive __________________ +5V, (60mA max) La massima caricabilità disponibile dal drive a +24V = 120 mA inclusa l’alimentazione Encoder, LAN, schede EXP e DGFC (op- pure 350mA sono disponibili senza la scheda DGFC montata). Ingressi digitali Tipo ingresso _______________________________ in tensione optoisolato Numero ingressi _____________________________ 8 (2 gruppi da 4 ingressi) -
Page 10: General Data
SIEI General data I/O scan time ________________________________ 2ms Internal power supply from the drive _____________ +5V, (60mA max) The Drive TB can be used to supply 24VDC power. AVy 24VDC supply maximum output = 120 mA total including Encoder, LAN, EXP card and DGFC. (or 350 mA without DGFC) -
Page 11: Chapter 5 - Accessori / Accessories
EXP-D16 Chapter 5 - Accessori / Accessories Morsettiera XDI0,XDI1 ____________________ Tipo PHOENIX CONTACT 5 contatti MC1,5/5 ST3,81 1803604 o equivalente. Morsettiera XDQ _________________________ Tipo PHOENIX CONTACT 10 contatti MC 1,5/10 ST3,81 1803659 o equivalente. Terminals XDI0,XDI1 ______________________ Type PHOENIX CONTACT 5 contacts MC1,5/5 ST3,81 1803604 or equivalent. - Page 12 Fax +39 - 02.967.60.278 SISTEMI Germany: North Italy Via Carducci, 24 Industrial control system SIEI AREG - Gemmrigheim Via Carducci, 24 21040 Gerenzano VA – Italia Via Calamelli, 40 21040 Gerenzano VA – Italia 40026 Imola BO – Italia Tel. +49 - 7143 - 9730 Tel.
