Summary of Contents for Prokit's Industries MT-4612

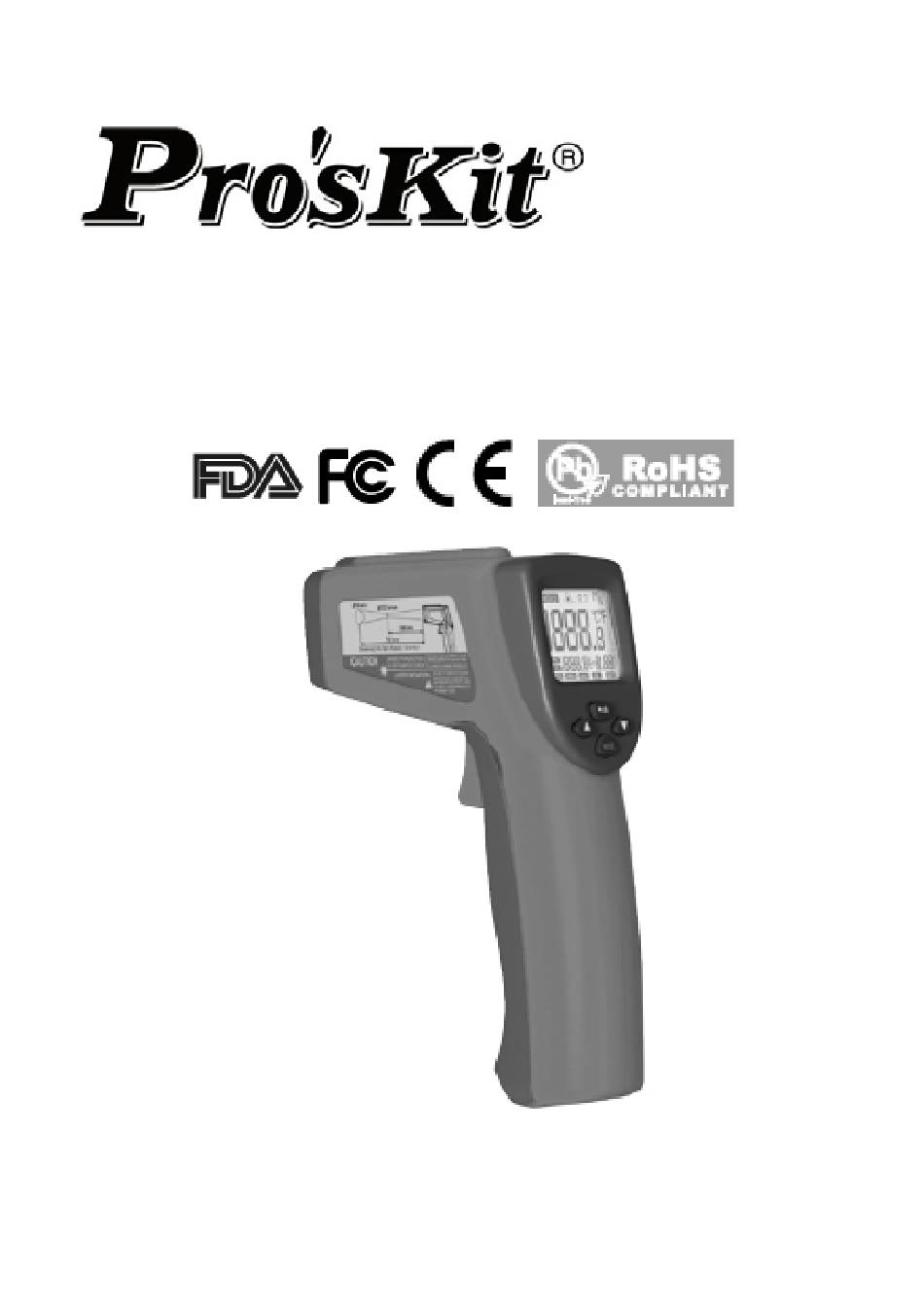

- Page 1 Test Equipment Depot - 800.517.8431 99 Washington Street Melrose, MA 02176 TestEquipmentDepot.com MT-4612 INFRARED THERMOMETER User’s Manual Edition, ©2015 Copyright by Prokit’s Industries Co., Ltd.
- Page 2 1. Specification Temperature Range -50~580℃ (-58~1076℉) Accuracy ±2% or 2℃ Unit ℃ / ℉ Resolution 0.1℃ (0.1℉) Response Time ≤0.5S Emissivity Adjustable (0.1 to 1. 0) Laser point Dual Distance to Spot Ratio 16: 1 Data memory 9 data Storage Temperature -20 to 50℃(-4~122℉) Operating Temperature 0 to 50℃(32~122℉)
- Page 3 3. Distance Spot Ratio The farther the target, the larger the test spot area. This means: As the distance from thermometer to the object increases, the spot size of measuring area becomes larger, (as Diagram 1) it is named as “D:S”...
- Page 4 5. Detailed function 1: LCD 2: backlight/laser/℃ 7 /℉ button 8 3: function button 4: up/down button 2 4 5: battery cover 3 6: measurement trigger 7: laser hole 8: infrared lens Button function: press backlight/laser/℃ /℉ button to switch between backlight and laser, and press the button and hold it for a while for switching between ℃...
- Page 5 temperature reading is higher than setting temperature 8: Low temperature alarm: the alarm buzzer on when the temperature reading is lower than setting temperature 9: Max measuring reading: it shows maximum temperature reading after pressing the measure button and hold for a while 10: Min measuring reading: it shows minimum temperature reading after pressing the measure button and hold for a while 11: Average measuring reading: it shows average temperature...
- Page 6 Emissivity of Articles Material Feature Emissivity Material Feature Emissivity Aluminum Oxidized Human skin 0.98 Polished 0.02-0.04 Graphite Oxidized 0.20-0.60 Brass Oxidized Plastic Non- 0.95 transparent Polished 0.02-0.05 Rubber 0.95 Gold 0.01-0.10 Plastic cement 0.85-0.95 Iron Oxidized Concrete 0.95 Steel Oxidized 0.70-0.90 Cement 0.96 Asbestos...
- Page 7 MT-4612 紅外線測溫槍 使用說明書 一、概述 紅外線測溫儀採用非接觸紅外線傳感技術對目標進行安全、準確、快 速、可靠的測量。廣泛適用於測量機械、化工、陶瓷、輕工、食品、 冶金、電力、熱處理等行業高溫、危險及難以接近物體表面的溫度。 二、工作原理 任何溫度大於絕對零度的物體都會輻射紅外能量，此能量以光速向四 周傳輸。紅外線測溫儀的透鏡收集並彙集紅外能量到感測器上，感測 器產生一個低電壓輸出，此電壓與目標物體的溫度成正比，電壓輸出 經過處理後顯示為溫度值。 三、操作說明 測溫儀基本外觀有幾個倍分組成，使用時按以下說明進行操作 1、開機 按下“測量”鍵，儀器開機自檢並自動測量顯示溫度值。 2、液晶顯示 紅外線測溫儀開機後螢幕上顯示詳細功能說明符號。(如圖②) 3、測量 將探頭對準目標, 按下“測量”鍵進行單次測量，或按住“測量”鍵進行 連續測量。(注：進行測量時按住“測量”鍵時間不能少於約 0.5 秒)。 4、關機 開機後，如超過15秒未操作紅外線測溫儀，儀器將自動關機。...
- Page 8 7 1.顯示幕 8 2.背光鍵、鐳射 鍵、℃ /℉ 2 3.功能鍵 4 4.上、下鍵 3 5.電池蓋 6.測量鍵 7.鐳射孔 8.感測器 1.溫度保持 2.鐳射指示 3.電池電量 4.記錄溫度值序號 5.測量溫度值 6.設置顯示 7.高溫報警 8.低溫報警 9.測量最大值 10.測量最小值 11.測量平均值 12.測量差值 13.發射率...
- Page 9 四、詳細功能 1、溫度保持：測量溫度值鎖定保持狀態。 2、鐳射指示：鐳射開啟狀態。 3、電池電量：電池電量低狀態。 4、記錄溫度序號：查看記錄的溫度，如 MODE 鍵長按一次 2~3 秒顯 示第一次記錄，再短按一次 0.5 秒 MODE, 查看第二次測量溫度 值…以此類推。 5、測量溫度值：顯示測量的溫度值。 6、設置顯示：根據設定的模式顯示相關內容 7、高溫報警(HAL)：高溫警報模式，當溫度超過高溫設定時，蜂鳴器 鳴響。 8、低溫報警(LAL): 低溫警報模式, 當溫度低溫設定時，蜂鳴器鳴響。 9、測量最大值(MAX):最大值顯示模式, 在“長按測量鍵”區域顯示本次 測量最大值。 10、測量最小值(MIN): 最小值顯示模式, 在“長按測量鍵”區域顯示本 次測量最小值。 11、測量平均值(AVG): 平均值顯示模式,在“長按測量鍵”區域顯示本次 測量平均值。 12、測量差值(DIF)：差值顯示模式，在“長按測量鍵”區域顯示本次測 量最大、最小值之差。 13、發射率(EMS): 發射率調整模式，可修改發射率。 14、按鍵功能說明： 鐳射/背光鍵:短按時迴圈切換鐳射、背光，長按時切換攝氏度、華 氏度； 上、下鍵：設置修改數字； 模式鍵(MODE)：短按時迴圈切換設置模式，長按時進入查看測量...
- Page 10 ±2% or 2℃ 精準度 0.1℃ (0.1℉) 分辨率 ℃ / ℉切換 單位 ≤0.5S 回應時間 發射率 可調（0.1~1） 9 組 資料儲存 背光 可選擇開或關 -20 to 50℃(-4~122℉) 儲存溫度 0 to 50℃(32~122℉) 操作溫度 10~95%RH (無凝結) 操作濕度 9V 電池 電源 六、發射率 大多数有机材料和涂有油漆或氧化的表面具有 0 . 1 -1 . 0 的发射率， 测温仪中发射率为...
- Page 11 八、保養 鏡頭清洗方法: 用清潔的壓縮空氣或吹塵球吹掉鬆散的顆粒，輕輕用軟柔毛刷去 除殘留碎屑，再用沾濕的棉花球小心擦拭。注意!不可使用溶劑清洗鏡 頭。 外殼清洗方法： 用沾有肥皂水的軟布擦拭，不可將產品浸泡水中 九、安全須知 ！警告: 為避免對人體造成傷害，請嚴守下列指示 1. 請勿將雷射直接對準人的眼睛或是從反射面間接照射眼睛 2. 使用前請先檢查機殼是否完整無缺少任何塑件，請勿使用損壞的 產品 3. 顯示器出現電池符號請立刻更換電池 4. 若產品失常請勿使用，產品的保護功能可能已經損壞，若有疑問 應將產品送修 5. 請勿在有爆炸氣體、蒸氣或灰塵的地方使用 6. 為避免灼傷，請記得發射率高的物體上所測得的溫度要低於實際 溫度 7. 若未按照本說明書規定使用，產品提供的保護功能可能會失效 警告: 為避免損害測溫儀或被測設備，請保護它們免受以下影響： * 1、弧焊機或感應式加熱器等產生電磁磁場。 * 2、熱衝擊(由於環境溫度發生較大變化或突然改變引起，在使用前 要等待 2 0 ~ 3 0 分鐘使測溫儀達到穩定狀態)。 * 3、請勿將測溫儀靠近或放在高溫物體上。...
- Page 12 常見名稱物體發射率對照表 材料 規格 發射率 材料 規格 發射率 鋁 氧化 人體皮膚 0.98 拋光 石墨 氧化 0.02-0.04 0.20-0.60 黃銅 氧化 塑膠 不透明 0.95 拋光 橡膠 0.02-0.05 0.95 黃金 塑膠 0.01-0.10 0.85-0.95 鐵 氧化 混凝土 0.95 鋼 氧化 水泥 0.70-0.90 0.96 石棉 土壤 0.95 0.90-0.98 石膏...
