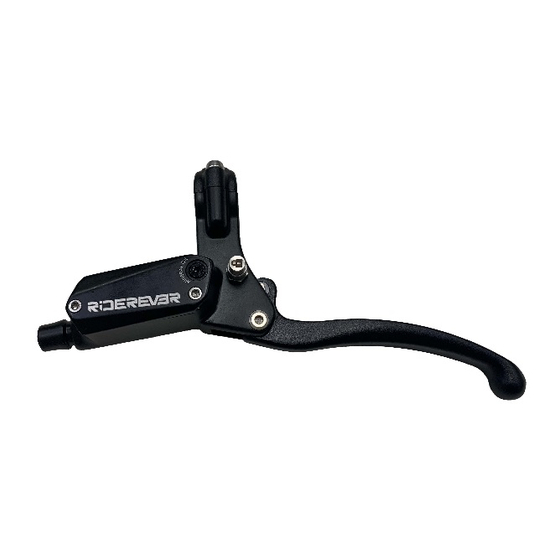

RIDEREVER SEZ-PLUG Operation Manual

PD
一次性油管組裝說明書

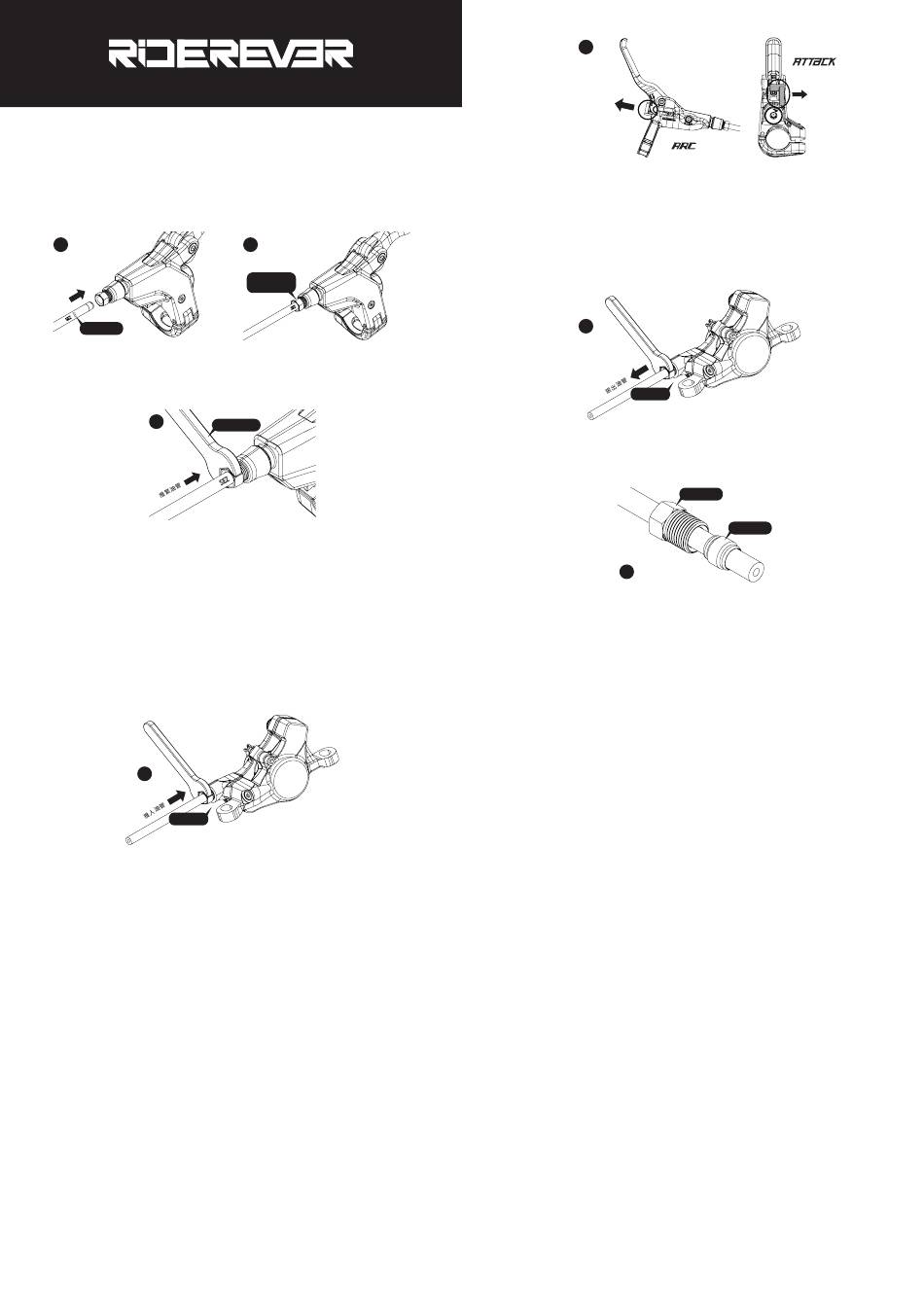

A.油管安裝
• 將油管保護套取下。
1
安裝標示線
• 將油管安裝至煞車手把，確認油管已推至底部。
（插入深度須超過油管上的安裝標示線，如圖一、二）
3
• 保持推動油管的同時，將螺絲鎖緊，建議扭力值為8Nm。（如圖三）
• 使用油針置入器將新的油針裝入油管。（請確保油針面與油管面貼平）
7
鎖緊螺絲
• 將油管安裝至卡鉗端，確認油管已推至底部。（如圖七）
• 保持推動油管的同時，將螺絲鎖緊，建議扭力值為8Nm。
• 將把手擋塊取下。（如圖四）
• 油管裁切必然有油量損耗，為確保煞車功能正常，請對系統作重新補
油及排除空氣動作，請參閱 RIDEREVER 說明書內"空氣排出程序操
作"步驟執行。
• 以上即完成"油管裁切及油管安裝"，後續請參閱"功能檢視"以確
保安裝後煞車功能正常。
※ 建議剪裁油管從卡鉗端取出油管剪裁（非一次性油管端）並搭配使用
Riderever 油針銅套（適用 Shimano 規格）
2
插入深度需超過
安裝標示線
8mm 開口扳手
/ 01 /
/ 03 /
4
• 將把手擋塊取下。（如圖四）
• 以上即完成"油管安裝"，後續請參閱"功能檢視"以確保安裝後煞
車功能正常。
B.卡鉗端油管裁切及油管安裝
若您需調整油管長度並做油管裁切，請參閱下列步驟。
5
鬆開螺絲
• 將卡鉗端的螺絲完全鬆開並將油管拔出。（如圖五）
• 使用油管裁切器將油管裁切至需求長度。（請確保切口平整，若切口
歪斜可能導致漏油）
6
• 依序將新的螺絲、新的迫緊環裝入油管。（如圖六）
功能檢視
安裝過程有可能發生空氣進入系統的狀況，務必於騎乘之前對其進行檢
視，確保煞車功能正常。
• 確認卡鉗1）已裝於車架上且來令片與碟盤已正確安裝 或2）卡鉗已
正確安裝 RIDEREVER 檔塊。
• 確認把手擋塊已取下。
• 按壓煞車把手重複 10~15次，確認按壓時獲得紮實的手感且把手不
會抵觸到車把，則表示此系統正常。若手感軟綿或把手抵觸到車把，
請對系統作重新補油及排除空氣動作，請參閱 RIDEREVER 說明書內
"空氣排出程序操作"步驟執行。
注意！
• 必須使用扭力扳手，及建議的扭力值安裝螺絲。不正確的安裝，在騎
乘的過程中可能會鬆動而導致油管脫落，會對使用者和騎者造成嚴重
的後果。
• 油管過短會影響自行車的操作，並且可能會造成過度延伸油管，導致
油管脫離煞把或卡鉗，切勿使用太短或太長的油管。
• 請勿重複使用迫緊環及油針，已使用過的迫緊環及油針無法確保安全
的油管連接，請使用新的零件。
• 若有作油管裁切動作，請務必對系統作重新補油及排除空氣的動作。
• 油管未安裝完成前皆不得按壓煞車把手，否則恐造成漏油，儘管出廠
前把手處會加裝檔塊以防勿觸，仍須避免按壓把手。
• 把手擋塊須於油管安裝完成後才可取下，切勿先行取下。
• 油管零件更換強烈建議使用 RIDEREVER 原廠零件，以確保產品最完
整的功性能。
螺絲
迫緊環
/ 02 /
/ 04 /
