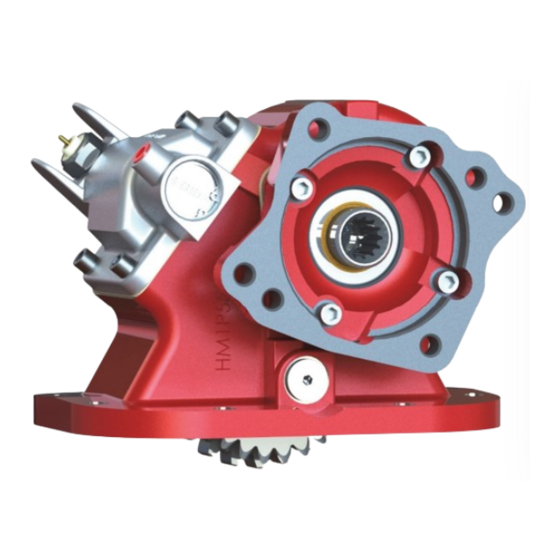

INSTALLATION & OWNERS' MANUAL - POWER TAKE-OFFs
[

HM589 Series

www.HeavyMotions.com



]

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HM589 Series and is the answer not in the manual?

Questions and answers

Summary of Contents for HEAVY MOTIONS HM589 Series

  • Page 1               INSTALLATION & OWNERS’ MANUAL - POWER TAKE-OFFs ]  HM589 Series     www.HeavyMotions.com  ...

  • Page 2: Table Of Contents

      CONTENTS SAFETY INFORMATION PTO SAFETY LABELS PTO INSTALLATION CHECKING BACKLASH AIR SHIFT INSTALLATION PTO AND PUMP/DRIVEN UNIT ASSEMBLY Direct Mount Pump PTO MAINTENANCE PTO OPERATION      ...

  • Page 3: Safety Information

        SAFETY INFORMATION   Please read this manual carefully until you understand it before installing or  using the Power Take Off (PTO).     The PTO must be properly matched with the vehicle’s transmission and  the driven equipment or it could cause severe damage to the equipment  and/or may cause serious personal injury to the operator and others  nearby.     Exposed rotating driving shafts must have some form of guard to ensure  safety.     DO NOT go under the vehicle when the engine is running.     DO NOT work on or near an exposed rotating shaft when the engine is  running.     DO NOT use worn‐out or damaged components.     DO NOT work alone while installing, repairing, or maintaining any  equipment under the vehicle.      Follow the proper procedure and use the proper tools and safety  equipment.     The operator should receive proper training regarding the PTO operation.                                       PTOs Heavy Motions, Inc.| HM589 Series PTO589‐IOM‐1512                            ...

  • Page 4: Pto Safety Labels

      PTO SAFETY LABELS   1. Frame rail label. Two frame rail labels are supplied.  Place on the truck  frame rails, one on each side, in a place where it could be easily seen by  anyone going under the truck near the PTO.      2. PTO Control Label.  Place close to the PTO cabin control valve or device.      3. Visor Label. Place on the visor near the driver.    Heavy Motions, Inc.| HM589 Series PTOs                                                                  2  PTO589‐IOM‐1512  ...

  • Page 5: Pto Installation

      PTO INSTALLATION   1. Drain the oil from the transmission  and clean the cover plate and the  surrounding area.  2. Remove the cover plate from the  PTO aperture on the transmission       (Fig. 1).  3. Inspect the transmission PTO drive  gear to make sure it is in good  Fig. 1    condition.    4. With your hand, rock the PTO drive      gear in the transmission and the    input gear in the PTO assembly to      establish the amount of backlash in    each unit.    5. In order to prevent dirt from  entering the transmission, put a rag  in the aperture hole.  6. Remove the gasket on the  transmission opening and clean the  aperture using a putty knife or wire  brush (Fig. 2). ...
  • Page 6   7. Install the studs into the tapped  holes of the transmission’s PTO  aperture (Fig. 3).  Make sure the  studs do not interfere with the  gears of the transmission.    8. Torque the studs to 18‐22 lbs.ft     (24‐30 N.m). Over tightening the  Fig. 3    studs may damage the threads in    the transmission housing.              9. Place the proper amount of gaskets  (Use at least one gasket but do not  stack more than 3 gaskets together)  (Fig. 4). Usually one 0.020” gasket  will be required, but more gaskets  may be required when establishing  proper backlash. Do not use gasket      sealer because you may need to  Fig. 4  add or remove a gasket when      adjusting the backlash.     ...
  • Page 7     10. Remove the shift cover from the  PTO and mount the PTO on the  transmission (Fig. 5). Make sure  that the output shaft is on the  desired position.        Fig. 5            11.  Install the washers and nuts (Fig.  6).  Torque the nuts to:    30‐37 lbs.ft  (40‐50 N.m)  on  6‐bolt applications    50‐60 lbs.ft  (68‐80 N.m)  on  8‐bolt applications.        Fig. 6                                               PTOs Heavy Motions, Inc.| HM589 Series PTO589‐IOM‐1512                              ...

  • Page 8: Checking Backlash

      CHECKING BACKLASH   1. Remove the PTO shift cover if it is still on the PTO.  2. Mount the dial indicator on the body of the PTO or the body of the  transmission so it measures the movement of the PTO input gear.  See  Figure 7 for the proper location of the dial indicator contact point. Two  common type dial indicators shown.     Gasket Pack  Pointer Indicates Side  Movement   (0.006” /0.012”)  Indicator Options  Plunger Type Pointer  Indicates Depth    Rock PTO   Input Gear     Fig. 7.    3. Make sure that the PTO drive gear in the transmission cannot move.   Hold it with a screw driver or bar.    Heavy Motions, Inc.| HM589 Series PTOs                                                                  6  PTO589‐IOM‐1512  ...
  • Page 9   4. Move the PTO input gear back and forth with your hand. Read in the dial  indicator the measurement of the backlash.    5. The proper backlash should be 0.006” to 0.012” (0.15mm to 0.30mm). If  the backlash is outside this range, adjust it by adding or removing  gaskets.   If the backlash is too large, remove gaskets or select a thinner  gasket.   If the backlash is too small, add gaskets or select a thicker gasket.                                                     PTOs Heavy Motions, Inc.| HM589 Series PTO589‐IOM‐1512                              ...

  • Page 10: Air Shift Installation

        AIR SHIFT INSTALLATION     1. Place the shift cover gasket  on the PTO aperture (Fig. 8).   Do not use silicone on the  gasket.         Fig. 8        2. Install the PTO shift cover so  that the fork is on the same  side of the output shaft.            Fig. 9      3. Make sure the fork slides  into the output gear groove  (Fig. 10).  Fork     Groove        Fig. 10 ...
  • Page 11     4. Apply a drop of Loctite 290  on each cover bolt. Install  bolts (Fig. 11).     5. Torque bolts to 16‐20 lbs.ft  (22‐27 N.m ).    Fig. 11      6. Screw the air fitting into the  shift cover (Fig. 12).   Fitting  Nylon  Tube 7.  Install the nylon tubing that  comes from the cabin  control valve into the fitting  (Fig. 12)        Fig. 12          Important:      When installing the nylon   Make sure the air system  tubing, avoid sharp angles,  has installed a pressure ...
  • Page 12   8. Connect the switch  Indicator  connector into the indicator  Switch  switch (Fig. 13).  Switch    Connector  Fig. 13      9. Connect the nylon tube to the cabin single control valve or combo  control valve air output (See the schematic supplied with the valve).     10.  Connect the switch connector wire to the single control valve or combo  valve indicator light connectors using butt connectors (See the  schematic supplied with the valve).                          Heavy Motions, Inc.| HM589 Series PTOs                                                                  10  PTO589‐IOM‐1512  ...
  • Page 13       To single or     combo cabin  control valve  indicator light.  To single or   combo cabin  control valve   air output.    Fig. 14          DO NOT FORGET TO REFILL THE TRANSMISSION WITH CLEAN OIL UP  TO THE PROPER LEVEL.                                                PTOs Heavy Motions, Inc.| HM589 Series PTO589‐IOM‐1512                              ...

  • Page 14: Pto And Pump/Driven Unit Assembly

          PTO AND PUMP/DRIVEN UNIT ASSEMBLY Direct Mount Pump   1. Grease the inner splines  surface of the PTO output  shaft with anti‐fretting, high  temperature, high pressure  grease.    2. Install the pump into the  Fig. 15  PTO (Fig. 15).  After making      the pump and PTO splines    match, insert the pump    ensuring that the contact      with the flange opening is      good.             3. Rotate the pump so that the  holes for the bolts on the  pump flange and on the PTO  flange are aligned (Fig. 16).   ...
  • Page 15   4. Apply a drop of Loctite 290  on each bolt, install washers  and bolts (Fig. 17).    5. Tighten the bolts in  opposite angles, not in  sequence. Torque bolts to   60‐70 lbs.ft (82‐94 N.m ).  Fig. 17                                                                                   PTOs Heavy Motions, Inc.| HM589 Series PTO589‐IOM‐1512                              ...
  • Page 16   Important: Use a pump bracket on the rear of the pump to help support the  weight of the pump if:    The combined weight of the pump, its fittings, and hoses exceeds  40 pounds (18 Kg).  6. The distance between the centerline of the PTO to the end of the pump  is 18 inches (45 cm) or longer (Distance “D” Fig.18).    Fig. 18      The bracket must be attached to at least 2 transmission bolt locations  and at least 2 pump locations. Make sure that the bracket does not  preload the pump/PTO mounting.          Heavy Motions, Inc.| HM589 Series PTOs                                                                  14  PTO589‐IOM‐1512  ...

  • Page 17: Pto Maintenance

        PTO MAINTENANCE   To ensure a safe and trouble free operation, the owner and/or operator must  perform the following periodic maintenance:  Daily:     Look for air leaks, hydraulic leaks, and make sure the mechanisms are  working properly. Perform repairs as required.    Monthly:   Tighten all air, hydraulic and hardware to the proper torque.     Direct Mount: Ensure that the PTO and Pump shaft splines are properly  greased. Use anti‐fretting, high temperature, high pressure grease only.       Remote Mount: Check the PTO driveline components for an out of phase  condition, excessive vibration, excessive u‐joint angles or worn parts.  Perform repairs as required.                                                 PTOs Heavy Motions, Inc.| HM589 Series PTO589‐IOM‐1512                              ...

  • Page 18: Pto Operation

      PTO OPERATION Important: Failure to follow the proper PTO operation will result in premature  PTO failure.  Stationary Applications: Chock the wheels before engaging the PTO.  Manual Transmissions:  1. Push in the clutch pedal to disengage transmission and wait a few  seconds so the transmission stops turning.  2. Shift the transmission into neutral.  3. Engage the PTO using the dash mounted valve.  4. Let clutch pedal out.  Automatic Transmissions:  1. Let engine idle.  2. Apply brakes.  3. Place shift selector in any drive range.   4. Engage the PTO using the dash mounted valve.  5. Shift transmission to neutral or park.      NOTE:  Expect a slight increase in PTO noise level as oil thins out at operating  temperature.       Heavy Motions, Inc.| HM589 Series PTOs                                                                  16  PTO589‐IOM‐1512  ...
  • Page 19                                          PTOs Heavy Motions, Inc.| HM589 Series PTO589‐IOM‐1512                              ...
  • Page 20                                 Heavy Motions, Inc.  Toll free: 1‐866‐865‐8889  Tel: 909‐627‐1000  Fax: 909‐498‐0468  info@heavymotions.com      www.HeavyMotions.com   ...
