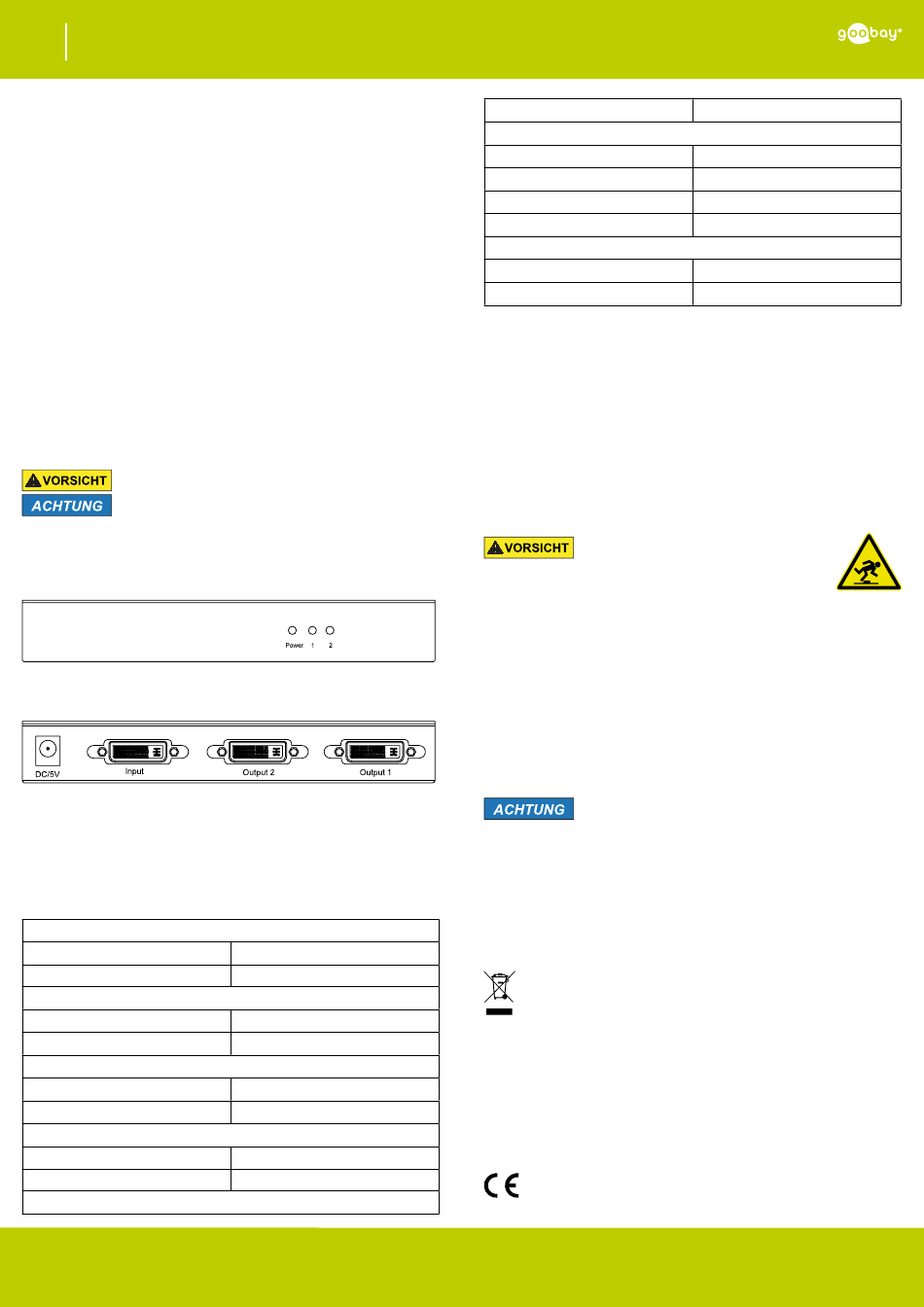

Wentronic Goobay 67825 User Manual

DE
Betriebsanleitung
DVI-Verteilerboxen
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor
Gebrauch lesen.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise
zum korrekten Gebrauch.
• Betriebsanleitung aufbewahren.
Sie muss bei Unsicherheiten und Weitergabe des Produktes
verfügbar sein.
• Defekte Produkte nicht selbst reparieren, sondern
an den Händler oder Hersteller wenden.
• Weder Produkt noch Zubehör umbauen oder modifi-
zieren.
• Belastungen, wie Hitze und Kälte, Nässe und direkte
Sonneneinstrahlung sowie Vibrationen und mechani-
schen Druck vermeiden.
1.2 Netzteil
Hinweise zur Netztrennung
• Spannungsfrei nur bei gezogenem Stecker.
• Im Notfall, nach Gebrauch und bei Gewitter Netzste-
cker direkt am Steckergehäuse ziehen!
Das Produkt hat keinen Netzschalter und darf nur an gut
zugänglichen Steckdosen verwendet werden, um es im Notfall
und nach Gebrauch schnell aus dieser entfernen zu können.
1.3 Warnstufen
Warnung vor Gefahren, die bei Missachtung der
Sicherheitshinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hin-
weise zu Sachschäden führen können.
2 Beschreibung und Funktion
Dieses Produkt ist eine DVI-Verteilerbox, die ein Video-Quellsignal auf 2,
4 oder 8 Ausgabegeräte verteilt. Es puffert und verstärkt die Signalpegel
und ist mehrfach kaskadierbar.
2.1 Bedienelemente
Fig. 1: Frontansicht (Beispiel 1IN/2OUT)
Power-LED zeigt an, ob Betriebsspannung anliegt.
Ausgangskanal-LEDs identifizieren angeschlossene Ausgabegeräte
Fig. 2: Rückansicht (Beispiel 1IN/2OUT)
DC 5V DC-Eingangsbuchse für das Netzteil
Input DVI-Eingang (Quellgerät)
Output DVI-Ausgang (Ausgabegerät)
2.2 Lieferumfang
1 DVI-Verteilerbox, 1 Netzteil, 1 Betriebsanleitung
2.3 Technische Daten
Signal-Eingang und -ausgang
Eingang
Ausgang (1IN - 2/4/8OUT)
Betriebsfrequenzen
Vertikales Frequenzbereich
Video Prozessorbandbreite
Formate
Videoformate
Sonstige Formate
Mechanik
Maße (1IN - 2/4/8OUT)
Gewicht (1IN - 2/4/8OUT-Version)
Energie
REV2014-10-31
V1.0
Druckfehler und Änderungen an Gerät, Verpackung
oder Produktdokumentation behalten wir uns vor.
1x DVI (24+5)
2/4/8x DVI (24+5)
50/60 Hz
2.25 Gbps / 225 MHz
480i/p,576i/p,1080i/p
HDCP, Deep Color
153x68x22/155x70x25/265x115x45 mm
66/74/164 g
Energiebedarf (1IN - 2/4/8OUT)
Umwelt
Betriebstemperatur
Luftfeuchte - Betrieb
Lagertemperatur
Luftfeuchte - Lagerung
Netzteil
Eingang
Ausgang (2 A/3 A/4 A-Variante)
3 Bestimmungsgemäßer Gebrauch
• Verwenden Sie das Produkt
- nur unter Einhaltung der im Kapitel Sicherheitshinwei-
se genannten Maßnahmen
- ausschließlich wie in Kapitel Beschreibung und
Funktion beschrieben und
- nur innerhalb der genannten Betriebsbedingungen.
Alle anderen Verwendungen gelten als nicht bestimmungsgemäßer Ge-
brauch und sind nicht gestattet.
4 Vorbereitung
• Prüfen S ie d en L ieferumfang a uf V ollständigkeit u nd U nversehrtheit.
5 Anschluss
----------------------------------------------------------------------------------------
Sturzgefahr
• Produkt sicher und waagerecht platzieren.
• Kabel sicher verlegen.
----------------------------------------------------------------------------------------
1. Schließen Sie das Quellgerät an den DVI INPUT mittels DVI-
Kabel an.
2. Schließen Sie die Ausgabegeräte an die DVI OUTPUTS mittels
DVI-Kabel an.
3. Verbinden Sie das mitgelieferte Netzteil mit der DC-Eingangs-
buchse der DVI-Verteilerbox und mit einer freien Steckdose.
6 Bedienung
Weder Netzteil noch DVI-Verteilerbox enthalten Bedienelemente, die wäh-
rend des Betriebs bedient werden müssen.
7 Wartung, Pflege, Lagerung und Transport
Das Produkt ist wartungsfrei.
----------------------------------------------------------------------------------------
Sachschäden durch Nässe
Flüssigkeit kann Kurzschlüsse verursachen.
Reinigungsmittel und Chemikalien können die Produktoberflächen be-
schädigen.
• Produkt nur mit einem trockenen, weichen Tuch reinigen.
• Keine Reinigungsmittel und Chemikalien verwenden.
----------------------------------------------------------------------------------------
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich
und in trockener und staubgeschützter Umgebung lagern.
• Originalverpackung für den Transport aufheben.
8 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäi
schen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden.
Deren Bestandteile müssen getrennt der Wiederverwertung
oder Entsorgung zugeführt werden, weil giftige und gefährliche
Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig
schädigen können. Sie sind als Verbraucher nach dem Elektrogesetz
(ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende
ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür
eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben.
Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem
Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und
Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz
unserer Umwelt.
9 EG-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay
marke der Wentronic GmbH, dass das Produkt die grundlegen-
den Anforderungen und Richtlinien der europäischen Bestimmungen
erfüllt.
- 1 -
67825/67829/67830
max. 8/12/20 W
0~ +70 °C
10~85 % RH (nicht kondensierend)
-10~+80 °C
5~90 % RH (nicht kondensierend)
100-240 V~ 50/60 Hz @ 1.5 A max.
5 V DC @ 2 A/3 A/4 A
, eine registrierte Handels-
®
Goobay
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
®
