edisio EMR-2000 User Manual

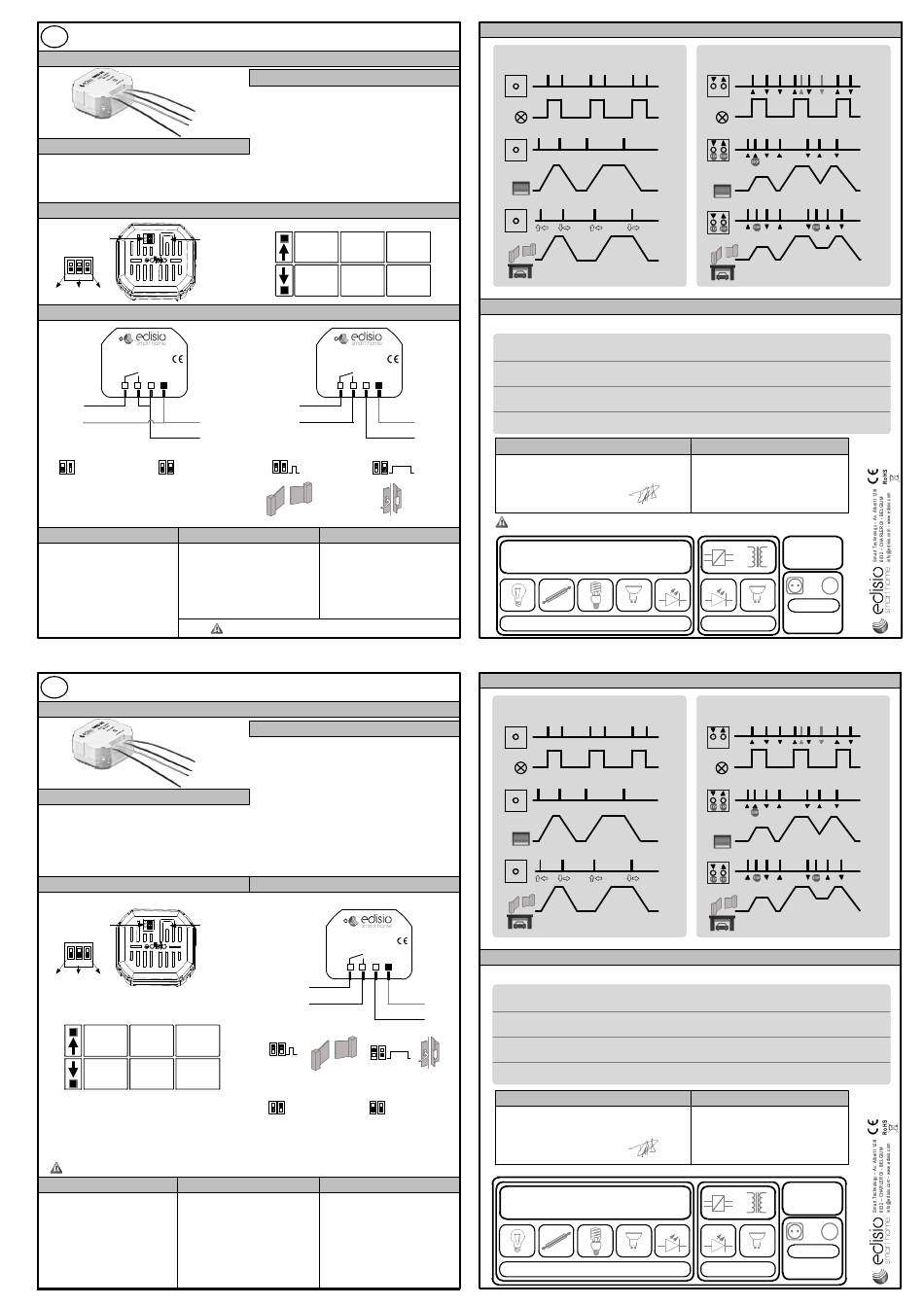

NOTICE D'INSTALLATION
FR
MICROMODULE RADIO MARCHE/ARRET/IMPUSIONNEL – OUVRIR/FERMER
DESCRIPTIF
Micromodule radio Marche/Arrêt/Impulsion pour la commande
d'ouverture et de fermeture d'une porte de garage, gâche électrique ou
tout automatisme fonctionnant sur une entrée avec contact
impulsionnel. Pour tout appareillage électrique de maximum 10A.
BOUTON
Dip Switch R D'ASSOCIATION
"R"
1 2 3
DIP1 DIP2 DIP3
RACCORDEMENTS ÉLECTRIQUES
Charge 230V
EMR-2000
110-230VAC - 50/60Hz
MAX 10A
868.3MHz N Bleu
RoHS
edisio.com
L Brun
1 Rouge
1 2 L N
2 Noir
L
CHARGE 230V
N N
230V
L
DIP2 – ON/OFF
Minuterie 60min Minuterie 120min
2 3 2 3
Fonction minuterie (extinction automatique)
Activer: appuyez 3x sur le «R» du récepteur, confirmation par
1 «bip» sonore continu.
Désactiver: appuyez 4x sur le «R» du récepteur, confirmation par
3 «bip» sonores.
DIP1 – RÉPÉTEUR DU SIGNAL DIP2 – IMPULSION OU ON/OFF
Tous les récepteurs edisio sont répéteurs du DIP2 Switch vers le haut:
signal radio. Un émetteur peut donc envoyer Fonctionnement en Mode Impulsionnel
sa commande à un récepteur grâce à la (choisir 1 sec ou 4 sec sur DIP3)
réplique émise par d'autres récepteurs. Un à
DIP2 Switch vers le bas:
deux répéteurs par habitation est largement
Fonctionnement en Mode On/Off
suffisant, afin d'optimiser au maximum la
(choix d'une minuterie de 60 min ou de 120
portée du signal.
min sur DIP3)
DIP1 Switch vers le haut: répéteur activé.
DIP1 Switch vers le bas: répéteur désactivé.
NL GEBRUIKSAANWIJZING
RADIO MICROMODULE : AAN/UIT/IMPULS - OPENEN/SLUITEN
OMSCHRIJVING
De radio micromodule werkt in AAN/UIT/impuls voor de bediening van
het openen en sluiten van garagepoorten, poorten of elk ander
automatisme dat werkt met een impulscontact. Voor alle elektrische
apparatuur van maximum 10A.
DIP SWITCH
ASSOCIATIEKNOP
R
DIP SWITCH
1 2 3
DIP1 DIP2 DIP3
DIP SWITCH
DIP1
DIP2 DIP3
IMPULS 1sec
REPEATER
IMPULS
ON MINUTERIE
60min
IMPULS 4sec
REPEATER
AAN/UIT
OFF MINUTERIE
120min
Minuteriefunctie (automatische uitdoving)
Activeren : druk 3 x op de "R" van de ontvanger , bevestiging door 1
continue bieptoon
Desactiveren : druk 4 x op de "R van de ontvanger , bevestiging door 3
bieptonen
ACTIVEER NOOIT DE REPEATER OP ALLE ONTVANGERS
DIP1 SIGNAAL REPEATER DIP2 – IMPULS OF AAN/UIT
Alle edisio ontvangers zijn repeaters van het DIP2 switch naar omhoog:
radiosignaal. Een zender kan dus zijn opdracht Functioneert in impuls modus
doorsturen naar zijnontvanger dankzij de (kies 1sec of 4 sec op DIP3)
herhaling die doorgegeven werd door andere
ontvangers. Een of twee repeatersvolstaan DIP2 switch naar beneden:
voor een woning, hiermee bekomt U een Funcioneert in ON/OFF modus
optimaal signaal. (keuze van minuterie van 60 min of 120 min op
DIP1 switch naar boven: repeater Actief DIP3)
DIP2 switch naar beneden: repeater inactief
REF: EMR-2000
FONCTIONNALITÉS
- Mode d'usage : Marche/Arrêt, Ouvrir/Fermer, Impulsion
- Compatible avec tous les émetteurs edisio
- Compatible avec la box easylink
- Placement prévu pour les boites d'encastrement de 55mm et de
65mm pour les prises de courant
- Peut être associé à un émetteur sans devoir accéder au boitier
- Fonction minuterie: Mode On/Off: 60 min ou 120 min
Mode Impulsion: 1 sec ou 4 sec
- Micromodule bidirectionnel
- Réplique du signal (répéteur)
- Niveau de batterie faible de l'émetteur signalé par 3 "bip" sonores sur
le récepteur.
DIP SWITCH
DIP1
DIP2
IMPULSION 1sec
RÉPÉTEUR MODE
ON IMPULSION
IMPULSION 4sec
RÉPÉTEUR
MODE
OFF ON/OFF
Contact sec
EMR-2000
110-230VAC - 50/60Hz
MAX 10A
868.3MHz
RoHS
edisio.com
1 2 L N
CONTACT SEC
DIP2 – IMPULSIONNEL
1sec
2 3 2 3
DIP3 – MINUTERIE 60min ou 120min
DIP3 Switch vers le haut:
Mode Impulsion: 1 sec
Mode On/Off: 60 min
DIP3 Switch vers le bas :
Mode Impulsion: 4 sec
Mode On/Off: 120 min
NE JAMAIS ACTIVER LE RÉPÉTEUR SUR TOUS LES RÉCÉPTEURS
REF: EMR-2000
FUNCTIES
- gebruiksfunctie : Aan/uit, openen/sluiten,impuls
- compatibel met alle andere edisio zenders
- compatibel met de easylink box
- plaatsing voorzien voor inbouwdozen van 55 mm en 65 mm voor
stopcontacten
- kan gekoppeld worden aan een zender zonder er toegang tot te
hebben
- minuteriefunctie: Modus ON/OFF: 60 min of 120 min
Modus impuls: 1sec of 4 sec
- bidirectionele micromodule
- Repeater
- Laag batterijniveau door 3 "biep" signalen door de ontvanger
ELEKTRISCHE VERBINDING
"R"
EMR-2000
110-230VAC - 50/60Hz
MAX 10A
868.3MHz
edisio.com
1 2 L N
LOAD
DIP2 – IMPULS
1sec
4sec
2 3
2 3
DIP2 – AAN/UIT
Minuterie 60min Minuterie 120min
2 3 2 3
DIP3 – MINUTERIE 60min ou 120min
DIP3 switch naar omhoog:
Impuls: 1 sec
Aan/Uit: 60 min
DIP3 switch naar beneden:
Implus: 4 sec
Aan/Uit: 120 min
Rev 1.10.B
ÉMETTEUR EN MODE « 1 TOUCHE »
DIP3
-----
MODE ON/OFF
MINUTERIE
60min
-----
MODE ON/OFF
MINUTERIE
120min
Appuyez et maintenez 10 sec sur le "R" du récepteur, jusqu'au "bip" sonore continu. C'est fait, la mémoire est complètement vide.
Notes
N Bleu
L Brun
1 Rouge
2 Noir
N
230V
L
Déclaration de conformité aux directives UE
EU-EMC DIRECTIVE – 2004/108/EC NO.: SP1001GZ1212540. SMART TECHNOLOGY
4sec
déclare que l'équipement: Récepteur EMR-2000 est conforme aux exigences et dispositions
de la directive R&TTE 2004/108EC. EN550174-1:2006+A1:2009, EN55014-2:1997+A2:2008,
EN61000-3-2:2006+A1:2009, EN61000-3-3:2008. EU-LOW VOLTAGE DIRECTIVE – 2006/
95/EC NO.: SP1001GZ1212539 – EN60730-1:2000+A2:2008
31/12/2012
NE JAMAIS BRANCHER SOUS TENSION, RISQUE D'ENDOMMAGER LE RÉCÉPTEUR
230V~ 50/60Hz
Rev 1.10.B
ZENDER IN MODUS "1 TOETS"
N Blauw
RoHS
L Bruin
1 Rood
1. Druk 10 sec. op "R" knop van de ontvanger en blijf deze ingedrukt houden, tot U een continue "bieptoon" hoort.
2 Zwart
NOTES
N
230V
L
Comformiteitsverklaring overeenkomstig met Europese richtlijnen
EU-EMC DIRECTIVE – 2004/108/EC NO.: SP1001GZ1212540. SMART TECHNOLOGY
verklaart dat hetvolgende materiaal : Zender EMR-2000 conform is met de regelgeving en
richtlijnen R&TTE 2004/108EC. EN550174-1:2006+A1:2009, EN55014-2:1997+A2:2008,
EN61000-3-2:2006+A1:2009, EN61000-3-3:2008. EU-LOW VOLTAGE DIRECTIVE – 2006/
95/EC NO.: SP1001GZ1212539 – EN60730-1:2000+A2:2008
31/12/2012
Specificaties en afbeeldingen zijn niet contractueel en onder voorbehoud zonder enige voorafgaande verwittiging
230VAC 50/60Hz
DIAGRAMME DE FONCTIONNEMENT
ÉMETTEUR EN MODE « 2 TOUCHES »
ON
OFF
OPEN
CLOSE
OPEN
CLOSE
COMMENT EFFACER LA MÉMOIRE DU RÉCEPTEUR ?
CARACTÉRISTIQUES TECHNIQUES
- Alimentation: 230VAC
- Puissance maximum: 10A
- 1 sortie relais (contact libre de potentiel)
- Fréquence de transmission: 868.3MHz
- T° de fonctionnement: -10°C +45°C
- Degré de protection: IP20
- Dimensions: 48x46x22mm
Trotta A.
Spécifications et illustration non contractuelles
susceptibles de modifications sans préavis.
LED LED
10A MAX 10A MAX
FUNCTIE SCHEMA
ZENDER IN MODUS "2 TOETSEN"
ON
OFF
OPEN
CLOSE
OPEN
CLOSE
HOE WIST U HET GEHEUGEN VAN EEN ONTVANGER ?
TECHNISCHE KARAKTERISTIEKEN
- Voeding : 230 VA
- Maximumvermogen : 10 A
- 1 relay uitgang ( vrij pontentieel contact)
- Gevoede uitgang
- Transmissiefrequentie : 868,3 Mhz
- werkingstemperatuur : -5 °C - + 45 °C
- Beschermingsgraad IP20
Trotta A. - Afmetingen : 48 X 48 X 22 mm
LED LED
10A MAX 10A MAX
ON
OFF
OPEN
CLOSE
OPEN
CLOSE
EMR-2000
M
MULTIMEDIA
ON
OFF
OPEN
CLOSE
OPEN
CLOSE
EMR-2000
M
MULTIMEDIA
