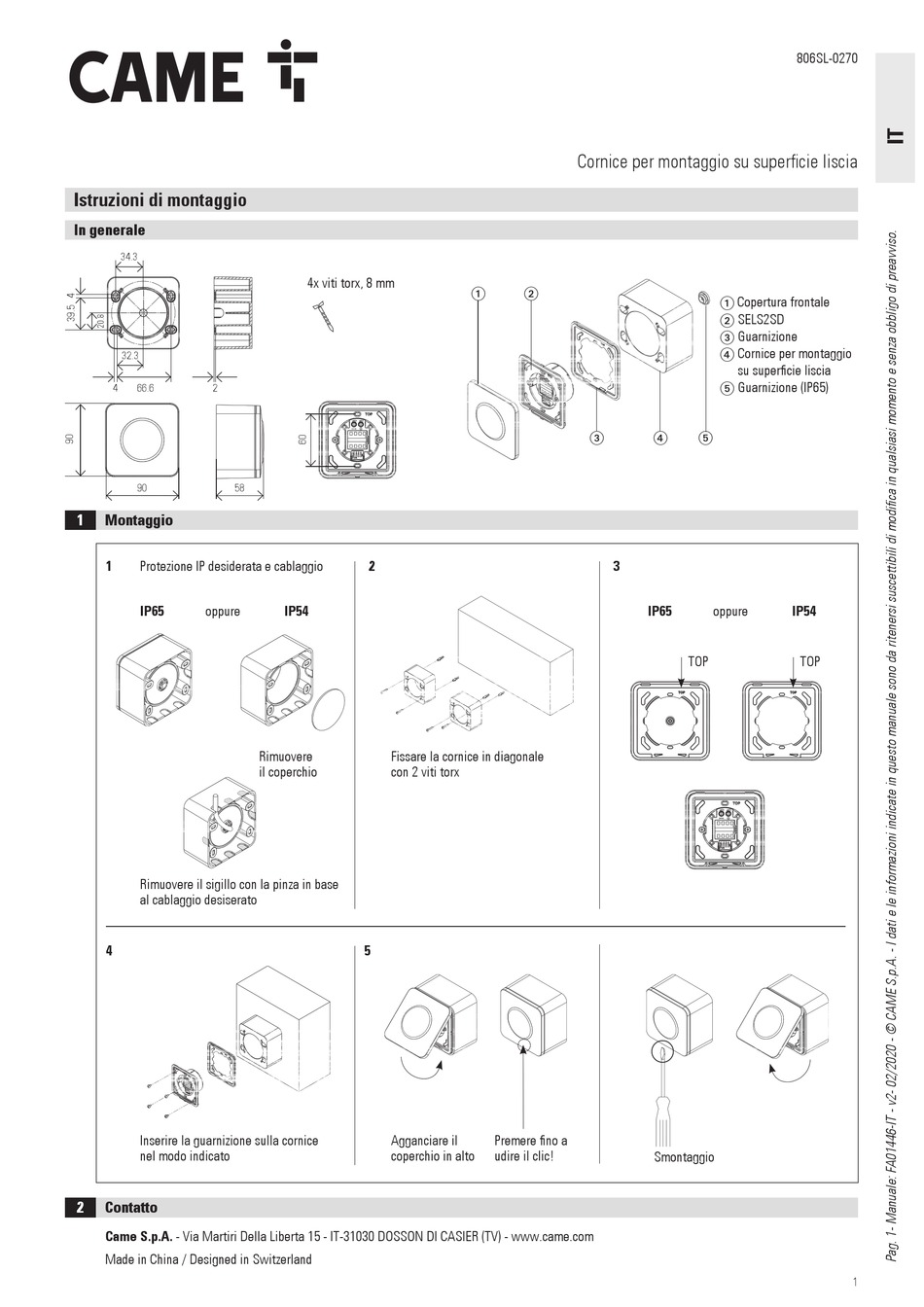

CAME 806SL-0270 Mounting Instructions

Istruzioni di montaggio
In generale
34.3
32.3
4 66.6 2
90 58
1 Montaggio
1 Protezione IP desiderata e cablaggio
IP65 oppure
Rimuovere il sigillo con la pinza in base
al cablaggio desiserato
4
Inserire la guarnizione sulla cornice
nel modo indicato
2 Contatto
Came S.p.A. - Via Martiri Della Liberta 15 - IT-31030 DOSSON DI CASIER (TV) - www.came.com
Made in China / Designed in Switzerland
4x viti torx, 8 mm
2
IP54
Rimuovere Fissare la cornice in diagonale
il coperchio con 2 viti torx
5
Agganciare il
coperchio in alto
Cornice per montaggio su superficie liscia
 

3
Premere fino a
udire il clic!
806SL-0270
 Copertura frontale
 SELS2SD
 Guarnizione
 C ornice per montaggio
su superficie liscia
 Guarnizione (IP65)
 
IP65 oppure IP54
TOP TOP
Smontaggio
1
