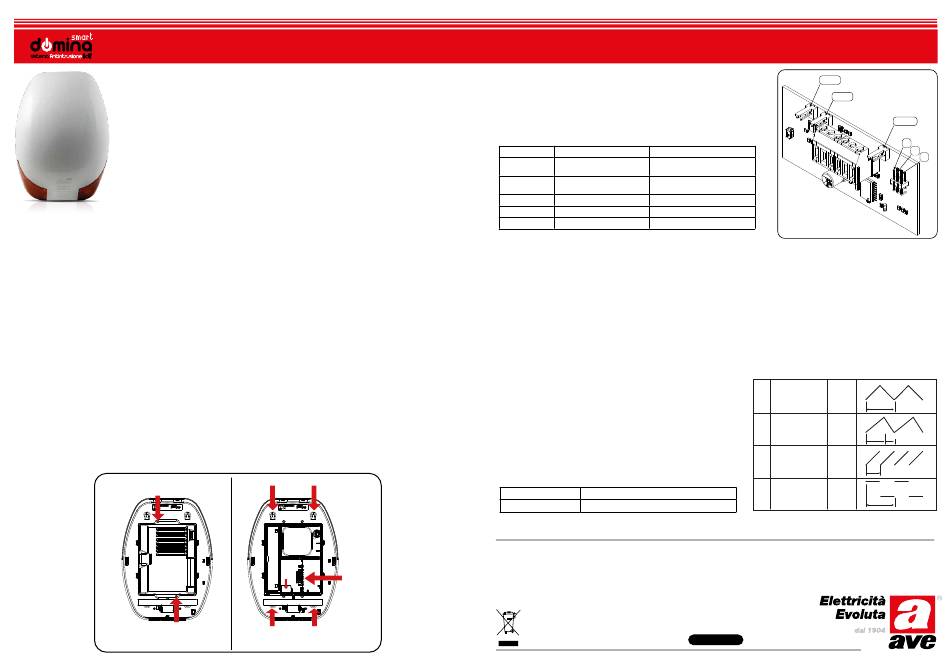

AF53900N – Sirena autoalimentata da esterno
1) AVVERTENZE E PRECAUZIONI PER L'USO
Questi apparecchi sono utilizzabili esclusivamente nel contesto di un sistema di allarme e conformemente a quanto descritto
nel presente manuale e nel manuale delle centrali compatibili del sistema. Essi possono essere installati all'interno di locali, nei
limiti di temperatura indicati. L'apertura degli apparecchi, ad esclusione del vano batteria, comporta l'immediato decadimento
della garanzia industriale. Ogni altro uso e da considerarsi improprio e vietato. Il fabbricante non risponde dei danni risultanti da
un uso improprio del prodotto, diverso da quanto previsto nel presente manuale. Leggere attentamente il presente manuale
in tutte le sue parti.
2) GENERALITA'

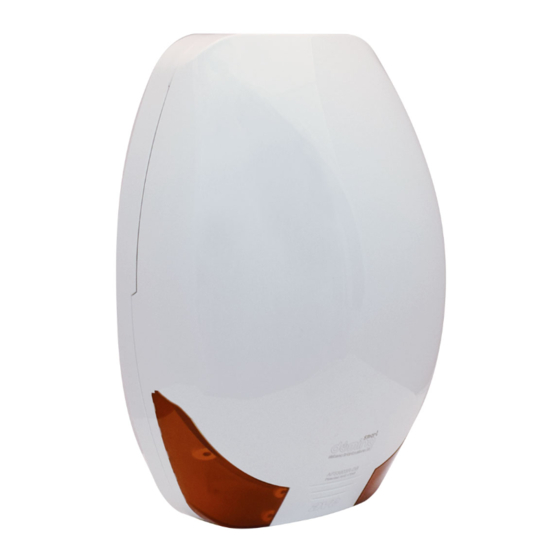

L'articolo AF53900N è una sirena filare per impianti antifurto autoalimentata per installazioni all'esterno. E' completa di flash
ed è protetta contro l'apertura e l'asportazione.
3) CARATTERISTICHE TECNICHE
Con lo scopo di migliorare i propri prodotti, AVE S.p.a. si riserva il diritto di modificare le caratteristiche tecniche in qualsiasi momento e senza preavviso mantenendo
funzionalità e destinazione d'uso. Oltre a quanto già descritto, le seguenti caratteristiche tecniche si riferiscono alla temperatura ambientale di 20°C (+/- 5°C) e ad un uso
normale dell'apparecchio (ambiente residenziale).
• Calotta e fondo in policarbonato.
• Pareti spioventi, tali da evitare l'appoggio di contenitori che possano ridurre
il suono.
• Contro-coperchio, per antischiuma e protezione della tromba, in
policarbonato.
• Coperchio facilmente asportabile con una vite di fissaggio sul lato inferiore.
• Temperatura di funzionamento: –20°C ÷ +55°C
• Umidità relativa a 35°C: 95% max
• Tensione di alimentazione: 10 ÷ 14 Vcc.
• Assorbimenti da linea alimentazione (morsetti 1 e 2) senza batteria:
a riposo: 4 mA max @ 12 Vcc
in allarme con flash: 1 A max @ 12 Vcc
• Assorbimenti da linea alimentazione (morsetti 1 e 2) con batteria carica:
a riposo: 0.2 mA max @ 12 Vcc
in allarme con flash: 0.2 mA max @ 12 Vcc
4) INSTALLAZIONE, POSIZIONAMENTO E FISSAGGIO
1. Rimuovere il coperchio frontale svitando la vite in basso e sganciando il lato superiore.
2. Rimuovere il contro-coperchio frontale svitando le viti B (fig. 3a).
3. Aprire la base nel punto C per l'ingresso cavi e fissare la base alla parete con le quattro viti in dotazione nelle sedi A. La sirena è fornita con la dima di foratura.
Se necessario spostare provvisoriamente il Flash LED parzialmente sovrapposto a quelle inferiori (fig. 3b).
4. Collegare la sirena ai morsetti D.
B
B
3a
• 4 segnalazioni acustiche selezionabili tramite due ponticelli (vedi tabella)
• Pressione acustica a 3m: in funzione della segnalazione acustica selezionata
(vedi tabella)
• Comando sirena: a mancanza di positivo
• Comando flash: a mancanza di positivo, indipendente dal comando sirena
• 2 temporizzazioni selezionabili tramite ponticello J3: 3 o 8 minuti
• Flash realizzato con lampada a LED ad alta intensità
• Blocco dell'allarme acustico durante l'installazione
• Protezione contro apertura involucro
• Protezione contro asportazione
• Protezione contro inversione batteria
• Batteria interna ricaricabile al Pb-Gel 12 V - 1,8 Ah (art. AF911)
• Grado di sicurezza: 1 (CEI EN 50131-1)
• Classe ambientale: IV (CEI EN 50131-1)
• Tipo: Z (CEI EN 50131-4, tab. 8)
A A
C
D
Flash LED
A A
3b
5) CONNESSIONI
Di seguito è riportato il disegno della scheda elettronica presente all'interno della sirena con
indicate le posizioni dei ponticelli (J1, J2 e J3) e dei morsetti.
Morsetto Descrizione Note
Positivo di alimentazione
Morsetto 1 Alimentazione +13.8 Vcc
e ricarica batteria
Negativo di alimentazione
Morsetto 2 Alimentazione GND
e ricarica batteria
Morsetto 3 Comando sirena Comando sirena n.c. al positivo
Morsetto 4
Comando flash Comando flash n.c. al positivo
Morsetto 5,6 Contatto tamper autoprotezione Antimanomissione
6) FUNZIONAMENTO
La sirena funziona con comando a mancanza di positivo: quando il segnale +12Vcc proveniente dalla centrale non è presente sul morsetto 3, la sirena genera la
segnalazione acustica di allarme. Analogo è il funzionamento del lampeggiatore, il cui segnale di comando fa capo al morsetto 4.
6.1 Blocco dell'allarme acustico durante l'installazione
Per evitare che la sirena suoni alla connessione della batteria, è stato previsto un blocco iniziale dell'allarme acustico che
disabilita la sirena durante l'installazione. Infatti collegando la batteria con la sirena scollegata dal resto dell'impianto solo il flash entrerà in
funzione segnalando un corretto funzionamento della sirena e del fusibile. (Se il fusibile è bruciato, collegando la sirena solo alla batteria il flash non
funzionerà).
Lo sblocco della sirena si verifica quando il comando sirena viene posto al positivo cioè in stato di non allarme (centrale antifurto a riposo).
Lo sblocco è segnalato da un tono emesso dalla sirena.
6.2 Selezione del suono (J1 e J2)
La sirena permette la selezione tra quattro suoni differenti agendo su due dei
tre ponticelli presenti sulla scheda (vedi fig.1).
La sirena viene fornita con i due ponticelli inseriti (suono 1).
6.3 Selezione della durata del tempo d'allarme (J3)
La durata del segnale acustico in caso di allarme è regolabile tramite
l'apposito jumper J3.
J3 inserito Tempo max di funzionamento 8 minuti +3%, -2%
J3 non inserito Tempo max di funzionamento 3 minuti +3%, -2%
PRIMA DI INSTALLARE SISTEMI E AUTOMATISMI È VIVAMENTE CONSIGLIABILE FREQUENTARE UN CORSO DI FORMAZIONE, OLTRE LA LETTURA ATTENTA DELLE ISTRUZIONI
NOTE
Per la durata e le condizioni di garanzia dei singoli prodotti vedasi www.ave.it e il catalogo commerciale vigente. I prodotti
devono essere commercializzati in confezione originale, in caso contrario al rivenditore e/o installatore è fatto obbligo di
applicare e di trasmettere all'utilizzatore le istruzioni che accompagnano il prodotto e/o pubblicate su www.ave.it e sul
catalogo commerciale vigente. I prodotti AVE sono prodotti da installazione. Vanno installati da personale qualificato secondo le
normative vigenti e gli usi, rispettando le istruzioni di conservazione, d'uso e di installazione di AVE S.p.A. Si richiede inoltre il
rispetto delle condizioni generali di vendita, note, avvertenze generali, avvertenze garanzie, reclami e avvertenze tecniche per
l'installatore riportate su www.ave.it e sul catalogo commerciale vigente.
C0739 - 00 - 180121
Sirena
Flash
1
2
3
4
5 6
J1 Inserito 1800 Hz
1
J2 Inserito 1300 Hz
J1 Inserito 1600 Hz
2
J2 Non inserito 1400 Hz
J1 Non inserito 1800 Hz
3
J2 Non inserito 1300 Hz 1s
J1 Non inserito
1800 Hz
4
J2 Inserito 1300 Hz
www.ave.it
800 015 072
ITA
Tamper
J1
J2
J3
3s
1s 0.5s
0.5s
