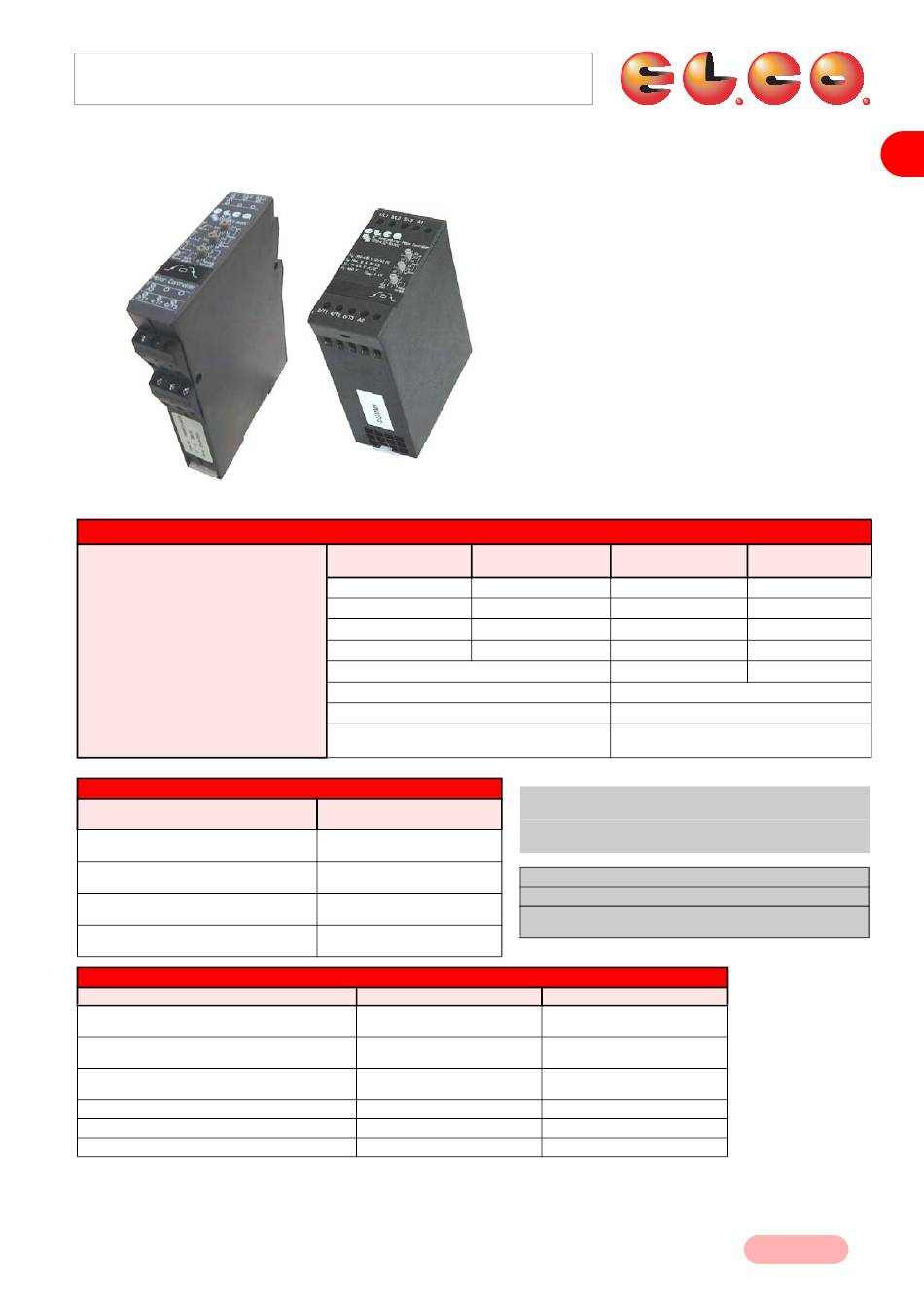

elco SSRSMC3/32 Series Quick Start Manual

1 - RELÈ ALLO STATO SOLIDO
1 - SOLID-STATE RELAYS
I soft starter sono stati progettati per il controllo
dell'accelerazione dei motori trifasi. Il tempo
di rampa salita e discesa è regolabile da 0,5 a
10 sec. La coppia è regolabile da 0 a 85%
della coppia nominale con o senza la
funzione di kick-start.
Soft Starter designed to control acceleration
and deceleration of 3 Phase motors. Ramp-up
and ramp-down time adjustable from 0.5 to 10
sec. Torque is adjustble from 0 to 85% of
nominal start torque, with or without kick start
function.
DATI TECNICI INGRESSO - INPUT TECHNICAL DATA
Tensione di pilotaggio
Control voltage range
Tensione di innesco
Control pick-up voltage
Tensione di disinnesco
Control drop-out voltage
Corr. input/ pot.max(VA)
Control current/pow.max
Tempo di risposta max.
Response time max.
OUTPUT
Corrente max,
Operational current max
Perdita di corrente
Leakage current
Corrente minima di lavoro
Minimun working current
Potenza motore per / Motor size by 208-240VAC
Potenza motore per / Motor size by 400-480VAC
Potenza motore per / Motor size by 575-600VAC
Catalogo generale
General catalogue
SOFT STARTER PER IL COMANDO DI MOTORI SERIE SSRSMC3/32...3/15
SSRSMC3/32...3/15 SERIES AC SEMICONDUCTOR SOFT STARTER
TABELLA SELEZIONE - SELECTION TABLE
Voltaggio di linea
Line voltage
208 -240 VAC
400-415 VAC
440-480 VAC
575-600 VAC
Dimensioni / Dimensions ( BxHxLmm )
Tempo rampa salita / Ramp-up time
Tempo rampa discesa / Ramp-down time
Coppia iniziale con kick-start
Initial torque with optional kick start
24-480VAC
20,4 VAC / DC
5 VAC / VDC
15mA / 2VA
70ms
DATI TECNICI USCITA - OUTPUT TECHNICAL DATA
SSRSMC3-3.....
3,5A AC3 / AC-53b
5mA Acmax.
50mA
0,1-0,75 kW / 1 HP
0,1-1,5 kW / 2 HP
0,1-1,5 kW / 2 HP
* Tensione nominale fino a 600VAC-50/60Hz
* Rated operational voltage up to 600VAC-50/60 Hz
* Corrente nominale 3,5A o 15A AC-3 / AC-53b, AC-58b
* Rated operational current 3A or 15A AC-3 / AC-53a, AC-58a
* Tensione di pilotaggio : 24-480VAC / DC
* Control voltage range : 24-480 VAC / DC
* Relè di by-pass intern
* Built-in by-pass relays
* Led tensione ingresso
* Led status indication
* Grado di protezione IP20
* IP20 protection
* Illimitato numero di operazioni di start/stop per ora
* Unlimited number of start/stop operations pr.hour
* Rampa salita/discesa regolabile da 0,5 a 10 sec.
* Ramp up/down time adjustable from 0,5-10 sec.
* Coppia di avviamento regolabile da 0-85%
* Initial torque adjustable from 0-85%
* Funzione opzionale spunto avviamento ( 200ms )
* Optional kick start function ( 200ms )
Tensione ingresso
3,5A
Control voltage
24-240VAC / DC SSRSMC3-3240C
24-415VAC / DC SSRSMC3-3400C
24-480VAC / DC SSRSMC3-3480C
24-480VAC / DC SSRSMC3-3600C
22,5/127,3/109
Regolabile da 0-85% della coppia nominale
Adjustable from 0-85% of nominal torque
CONFORMI ALLE NORMATIVE EC - EC REFERENCE STANDARDS :
EN60947-4-2
APPROVAZIONI - APPROVALS
UL Sdt No.508 Pending / In approvazione
ESEMPI DI APPLICAZIONI - APPLICATION HINTS pag. 64
PROTEZIONE DI SOVRACCARICO - OVERLOAD PROTECTION pag. 64
DIMENSIONI , MONTAGGIO E ISTRUZIONI DI CABLAGGIO -
DIMENSIONS, MOUNTING AND WIRING INSTRUCTIONS pag. 75
SSRSMC32-15.....
15A AC3 / AC-53b
5mA Acmax.
50mA
0,1-7,5 kW / 10 HP
15A
SSRSMC32-15400C
SSRSMC32-15480C
45/127,3/94
0,5 to 10 sec.
0,5 to 10 sec.
pag. 1 / 62
