Summary of Contents for VOXORT V401062

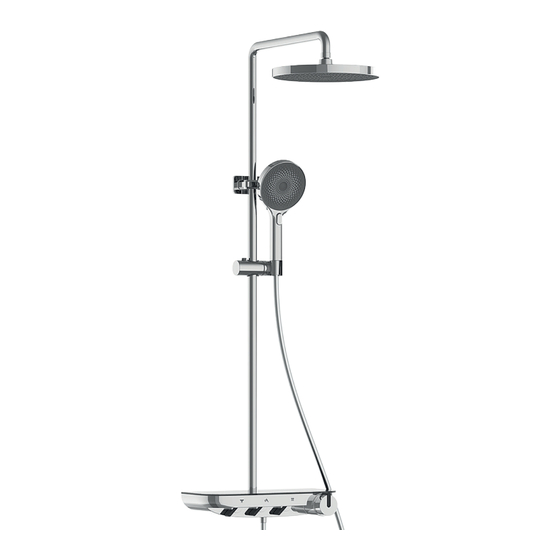

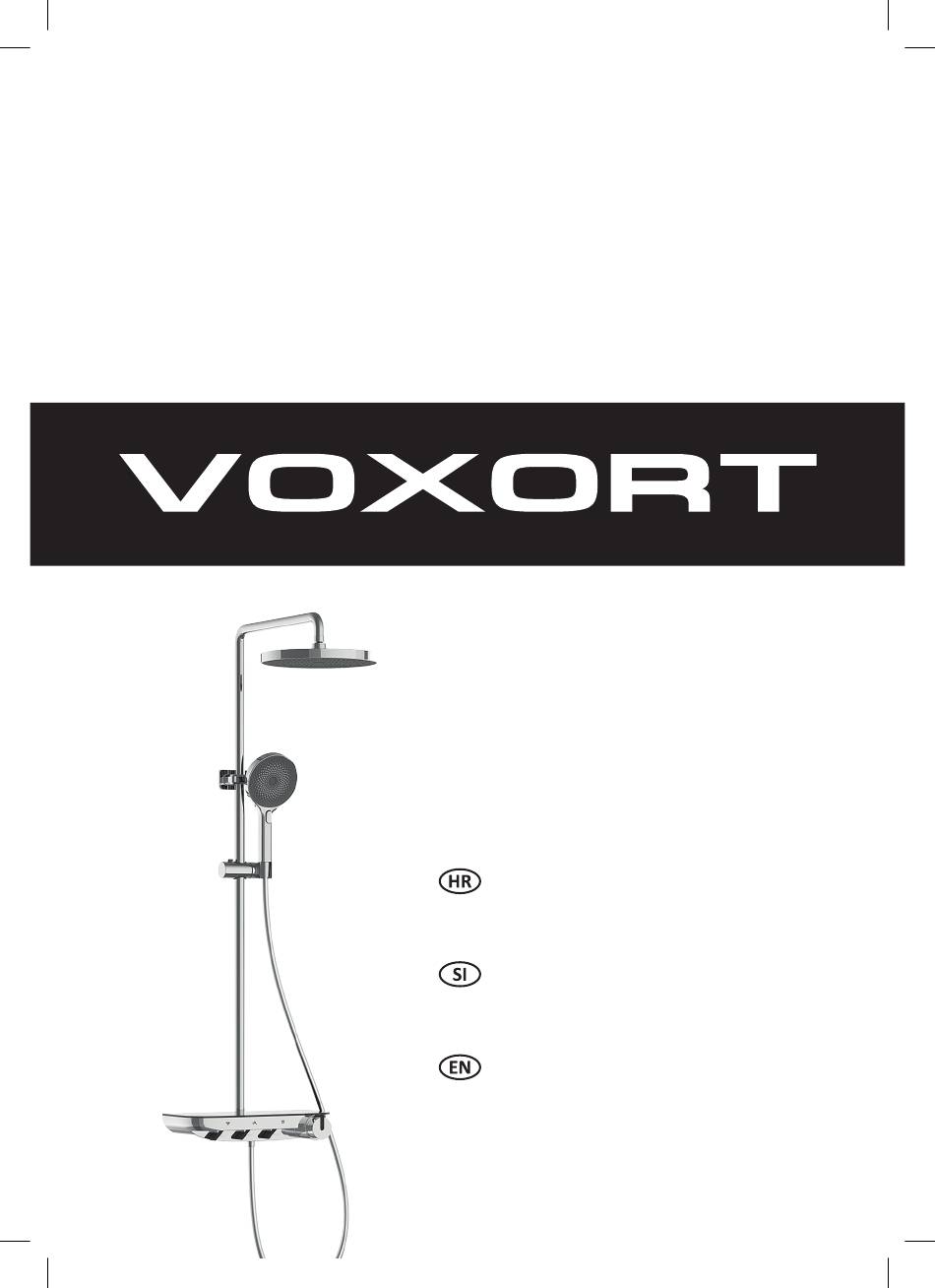

- Page 1 INSTALLATION MANUAL Tuš sistem upute za montažu Tuš sistem s armaturom Navodilo za namestitev Shower system Installation Instruction...
- Page 2 UPUTE ZA MONTAŽU, ČIŠĆENJE I ODRŽAVANJE...
-
Page 3: Mjere Opreza
OPREZ Prije instalacije i prvog korištenja pažljivo pročitati Mjere opreza: Ove upute za montažu odnose se samo za tuš set Zenon te se ne mogu koristit za ostale slične proizvode. Radni tlak cijevovoda je 0,05MPa-0,7MPa, a optimalni radni tlak tuš seta je 0,2MPa-0,5MPa. - Page 4 Postupak montaže Prije montaže, spojnice G1/20” s unutarnjim navojem trebaju biti postavljene horizontalno u zidu sa razmakom rupa od 150mm (+/- 14mm). Zidni priključak ne smije viriti iz zida. Koristeći šablonu za razmak rupa pažljivio postavite spojnice u zid. Pripazite da su spojnice u ravnini (provjeriti s libelom).
- Page 5 Šablona Šablonom za razmak rupa za razmak provjerite da li su spojnice N spojna ravnina rupa postavljene u rasponu točaka stezanja. LIBELA Nakon što ste postavili zidni nosač izljevne cijevi i učvrstili ga za zid prilagodite visinu izljevne cijevi prema želji(4). Učvrstite nosač za izljevnu cijev vijcima i imbus ključem(5, 6, 7) te sastavite izljevnu cijev do kraja i postavite tuš...
- Page 6 NAVODILA ZA NAMESTITEV, ČIŠČENJE IN VZDRŽEVANJE...
-
Page 7: Previdnostni Ukrepi
POZOR Pred namestitvijo in prvo uporabo natančno preberite!! Previdnostni ukrepi: Ta navodila za namestitev veljajo samo za tuš set Zenon in jih ni mogoče uporabiti za druge podobne izdelke. Delovni tlak cevovoda je 0,05 MPa-0,7 MPa, optimalni delovni tlak tuš seta pa je 0,2 MPa-0,5 MPa. -
Page 8: Postopek Montaže
Postopek montaže Pred montažo je treba spojke z notranjim navojem G1 / 20” namestiti vodoravno v steno z razmikom lukenj 150 mm (+/- 14 mm). Stenski priključek ne sme štrleti iz stene. S pomočjo šablone za razmik lukenj previdno namestite pritrdilne elemente v steno. Prepričajte se, da so spojke ravne (preverite z vodno tehtnico). - Page 9 Šablona S šablono za razmik lukenj za razmik preverite, ali so spojke N spojna ravnina lukenj nameščene v območju vpenjalnih točk. LIBELA Ko namestite stenski nosilec izliva in ga pritrdite na steno, nastavite višino izliva po želji (4). Nosilec izlivne cevi pritrdite z vijaki in imbus ključem (5, 6, 7) in sestavite izlivno cev do konca in postavite nadglavno prho (10).
- Page 10 INSTALLATION, CLEANING AND MAINTENANCE INSTRUCTIONS...
- Page 11 OPREZ Please read this manual carefully before using this product Precautions: The right to interpret the product is only for installation reference, and different actual products may be different. The working pressure of the pipeline is 0.05MPa-0.7MPa, and the optimal working pressure is 0.2MPa-0.5MPa. Comply with local plumbing regulations Flush the inside of the line before installation To avoid clogging Affect water outlet function...
-
Page 12: Installation Steps
Installation steps Before installation, G1 / 2 internal thread pipe fittings have been installed, with a spacing of 150mm reserved and kept horizontal. The pipe fittings shall be vertical and shall notprotrude from the wall. Use a level gauge (3) to confirm the distance between the joints of the two curved feet, and adjust the two curved feet to keep them horizontal. - Page 13 Install Range Clamping point range of N joint plane level gauge LEVELRULER After the lifting rod assembly (a) and the body group are installed in place,Adjust the height and direction of use of the elbow (4) with a hexagonTighten the screws (5) with a wrench (6) and secure the cover(7) It is combined with the wall base (3).
