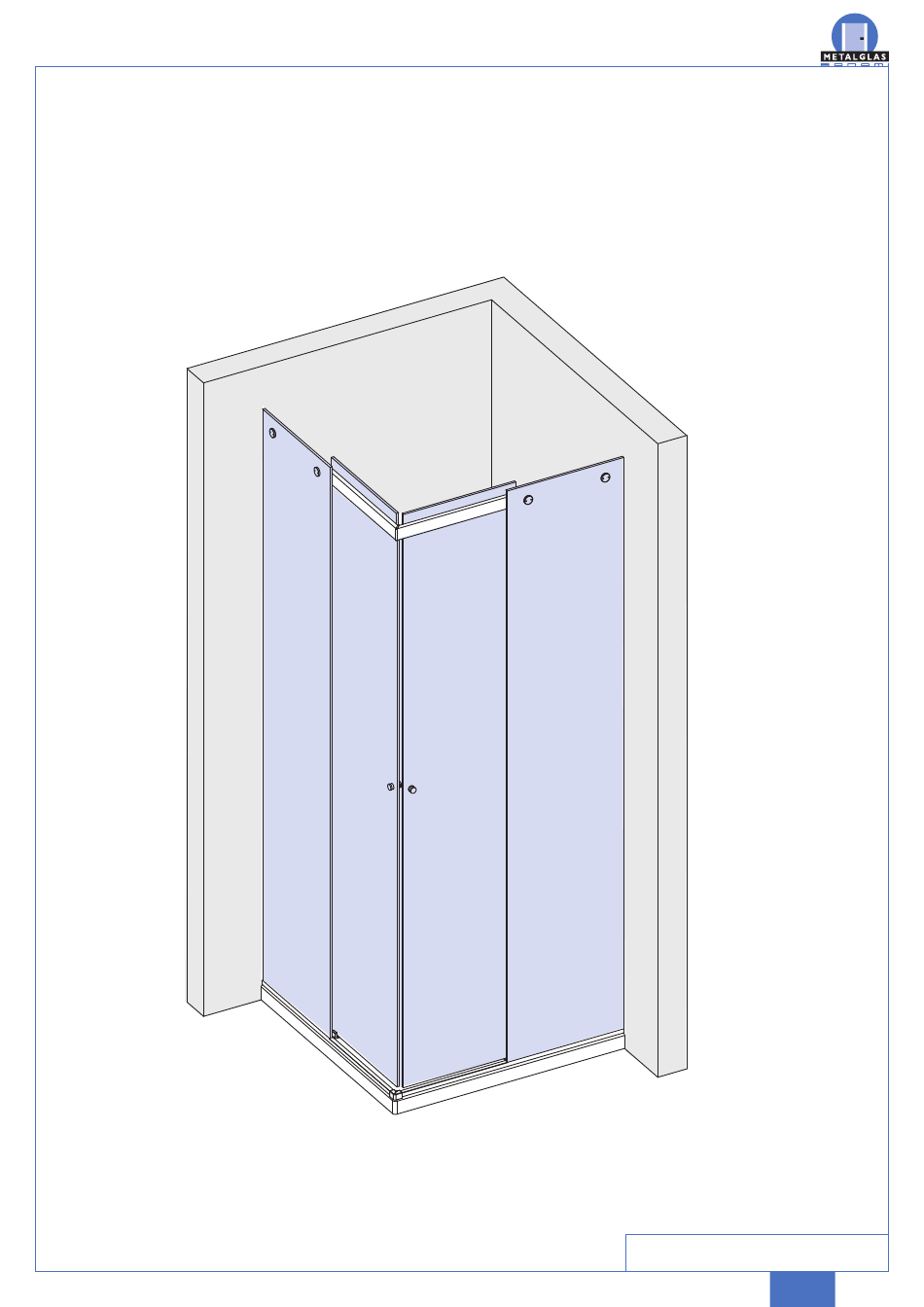

ISTRUZIONI DI MONTAGGIO
INSTALLATION INSTRUCTION
-
MONTAGEANLEITUNG
BX 1500 SET 1
CON PIATTO DOCCIA NEW -
- MIT NEUER DUSCHTASSE
WITH NEW SHOWER TRAY
PER IL CALCOLO VETRO E TAGLIO BARRA CONSULTARE IL MANUALE
TECNICO
FOR GLASS AND BAR CUT CALCULATION REFER TO THE TECHNICAL
MANUAL
FÜR DIE GLASBERECHNUNG UND PROFILSCHNITT SIEHE TECHNISCHES
xme247a
HANDBUCH
ISTR. BX-1500
121
Advertisement
Summary of Contents for Metalglas BX 1500
- Page 1 ISTRUZIONI DI MONTAGGIO INSTALLATION INSTRUCTION MONTAGEANLEITUNG BX 1500 SET 1 CON PIATTO DOCCIA NEW - - MIT NEUER DUSCHTASSE WITH NEW SHOWER TRAY PER IL CALCOLO VETRO E TAGLIO BARRA CONSULTARE IL MANUALE TECNICO FOR GLASS AND BAR CUT CALCULATION REFER TO THE TECHNICAL MANUAL FÜR DIE GLASBERECHNUNG UND PROFILSCHNITT SIEHE TECHNISCHES...
- Page 2 ISTRUZIONI DI MONTAGGIO INSTALLATION INSTRUCTION MONTAGEANLEITUNG BX 1500 SET 1 CON PIATTO DOCCIA NEW - WITH NEW SHOWER TRAY - MIT NEUER DUSCHTASSE FASE 1 A - Posizionare i piedini di appoggio alle due estremità dei profili portavetri, quindi fissarli momentaneamente con del nastro adesivo...
- Page 3 ISTRUZIONI DI MONTAGGIO INSTALLATION INSTRUCTION MONTAGEANLEITUNG BX 1500 SET 1 CON PIATTO DOCCIA NEW - WITH NEW SHOWER TRAY - MIT NEUER DUSCHTASSE OPTIONAL Fissaggio vetri fissi laterale con profili OPTIONAL O - Posizionare i profili laterali di fissaggio in bolla e fissarli...
- Page 4 ISTRUZIONI DI MONTAGGIO INSTALLATION INSTRUCTION MONTAGEANLEITUNG BX 1500 SET 1 CON PIATTO DOCCIA NEW - - MIT NEUER DUSCHTASSE WITH NEW SHOWER TRAY FASE 2 Posizionare i vetri fissi laterali sui profili portavetro, fissarli in bolla e siliconare PHASE 2 Place the side fixed glasses on the glasses profiles, fix them with bubble level and silicon.
- Page 5 ISTRUZIONI DI MONTAGGIO INSTALLATION INSTRUCTION MONTAGEANLEITUNG BX 1500 SET 1 CON PIATTO DOCCIA NEW - WITH NEW SHOWER TRAY - MIT NEUER DUSCHTASSE FASE 3 C - Applicare i profili di copertura nella zona dove non ci sono i vetri fissi...
- Page 6 ISTRUZIONI DI MONTAGGIO INSTALLATION INSTRUCTION MONTAGEANLEITUNG BX 1500 SET 1 CON PIATTO DOCCIA NEW - - MIT NEUER DUSCHTASSE WITH NEW SHOWER TRAY FASE 4 E - Infilare gli stopper C30 e le ruote C10 nella sede dei binari quindi avvitare i grani (E1)
- Page 7 ISTRUZIONI DI MONTAGGIO INSTALLATION INSTRUCTION MONTAGEANLEITUNG BX 1500 SET 1 CON PIATTO DOCCIA NEW - - MIT NEUER DUSCHTASSE WITH NEW SHOWER TRAY FASE 5 G - Unire le due parti dei binari tramite l'angolo C-20 quindi avvitare i grani di tenuta (G-1)
- Page 8 ISTRUZIONI DI MONTAGGIO INSTALLATION INSTRUCTION MONTAGEANLEITUNG BX 1500 SET 1 CON PIATTO DOCCIA NEW - WITH NEW SHOWER TRAY - MIT NEUER DUSCHTASSE FASE 6 I - Fissare i vetri fissi ai binari tramite i 4 punti di fissaggio C-70...
- Page 9 ISTRUZIONI DI MONTAGGIO INSTALLATION INSTRUCTION MONTAGEANLEITUNG BX 1500 SET 1 CON PIATTO DOCCIA NEW - - MIT NEUER DUSCHTASSE WITH NEW SHOWER TRAY FASE 7 L - Montare i vetri mobili sui binari M - Fissare i vetri con le 4 ghiere nelle 4 ruote...
- Page 10 ISTRUZIONI DI MONTAGGIO INSTALLATION INSTRUCTION MONTAGEANLEITUNG BX 1500 SET 1 CON PIATTO DOCCIA NEW - WITH NEW SHOWER TRAY - MIT NEUER DUSCHTASSE FASE 8 N - Avvitare i 4 tappi di copertura sulle 4 ghiere O - Montare il pomolo sull'anta scorrevole...
- Page 11 ISTRUZIONI DI MONTAGGIO INSTALLATION INSTRUCTION MONTAGEANLEITUNG BX 1500 SET 2 CON PIATTO DOCCIA NEW - WITH NEW SHOWER TRAY - MIT NEUER DUSCHTASSE PER IL CALCOLO VETRO E TAGLIO BARRA CONSULTARE IL MANUALE TECNICO FOR GLASS AND BAR CUT CALCULATION REFER TO THE TECHNICAL MANUAL FÜR DIE GLASBERECHNUNG UND PROFILSCHNITT SIEHE TECHNISCHES HANDBUCH...
- Page 12 ISTRUZIONI DI MONTAGGIO INSTALLATION INSTRUCTION MONTAGEANLEITUNG BX 1500 SET 2 CON PIATTO DOCCIA NEW - - MIT NEUER DUSCHTASSE WITH NEW SHOWER TRAY FASE 1 A - Posizionare il profilo inferiore portavetro sostenuto dagli appositi piedini nelle due estremità e nella zona centrale, quindi fissarlo momentaneamente con del nastro adesivo...
- Page 13 ISTRUZIONI DI MONTAGGIO INSTALLATION INSTRUCTION MONTAGEANLEITUNG BX 1500 SET 2 CON PIATTO DOCCIA NEW - - MIT NEUER DUSCHTASSE WITH NEW SHOWER TRAY Fissaggio vetro fisso laterale con profili optional O - Posizionare il profilo laterale di fissaggio in bolla quindi fissarlo...
- Page 14 ISTRUZIONI DI MONTAGGIO INSTALLATION INSTRUCTION MONTAGEANLEITUNG BX 1500 SET 2 CON PIATTO DOCCIA NEW - WITH NEW SHOWER TRAY - MIT NEUER DUSCHTASSE FASE 2 Posizionare il vetro fisso laterale sul profilo portavetro, fissarlo in bolla e siliconare PHASE 2...
- Page 15 ISTRUZIONI DI MONTAGGIO INSTALLATION INSTRUCTION MONTAGEANLEITUNG BX 1500 SET 2 CON PIATTO DOCCIA NEW - - MIT NEUER DUSCHTASSE WITH NEW SHOWER TRAY FASE 3 C - Applicare il profilo di copertura nella zona dove non c'è il vetro fisso...
- Page 16 ISTRUZIONI DI MONTAGGIO INSTALLATION INSTRUCTION MONTAGEANLEITUNG BX 1500 SET 2 CON PIATTO DOCCIA NEW - WITH NEW SHOWER TRAY - MIT NEUER DUSCHTASSE FASE 4 E - Infilare gli stopper C30 e le ruote C10 nella sede del binario ed avvitare i grani (E1)
- Page 17 ISTRUZIONI DI MONTAGGIO INSTALLATION INSTRUCTION MONTAGEANLEITUNG BX 1500 SET 2 CON PIATTO DOCCIA NEW - WITH NEW SHOWER TRAY - MIT NEUER DUSCHTASSE FASE 5 G - Fissare il vetro fisso al binario tramite i 2 punti di fissaggio C-70...
- Page 18 ISTRUZIONI DI MONTAGGIO INSTALLATION INSTRUCTION MONTAGEANLEITUNG BX 1500 SET 2 CON PIATTO DOCCIA NEW - - MIT NEUER DUSCHTASSE WITH NEW SHOWER TRAY FASE 6 H - Montare il vetro mobile sul binario I - Fissare il vetro con le 2 ghiere nelle 2 ruote...
- Page 19 ISTRUZIONI DI MONTAGGIO INSTALLATION INSTRUCTION MONTAGEANLEITUNG BX 1500 SET 2 CON PIATTO DOCCIA NEW - WITH NEW SHOWER TRAY - MIT NEUER DUSCHTASSE FASE 7 L - Avvitare i 2 tappi di copertura sulle 2 ghiere M - Montare il pomolo sull'anta scorrevole...
- Page 20 ISTRUZIONI DI MONTAGGIO INSTALLATION INSTRUCTION MONTAGEANLEITUNG BX 1500 SET 3/4 CON PIATTO DOCCIA NEW - - MIT NEUER DUSCHTASSE WITH NEW SHOWER TRAY FASE 8 Fissaggio vetro fisso laterale con profili OPTIONAL O - Posizionare il profilo laterale in bolla e fissarlo P - Posizionare il profilo inferiore portavetro e siliconare Q - Montare la copertura C-51 nella zona ad angolo tra i profili inferiori quindi siliconare.
