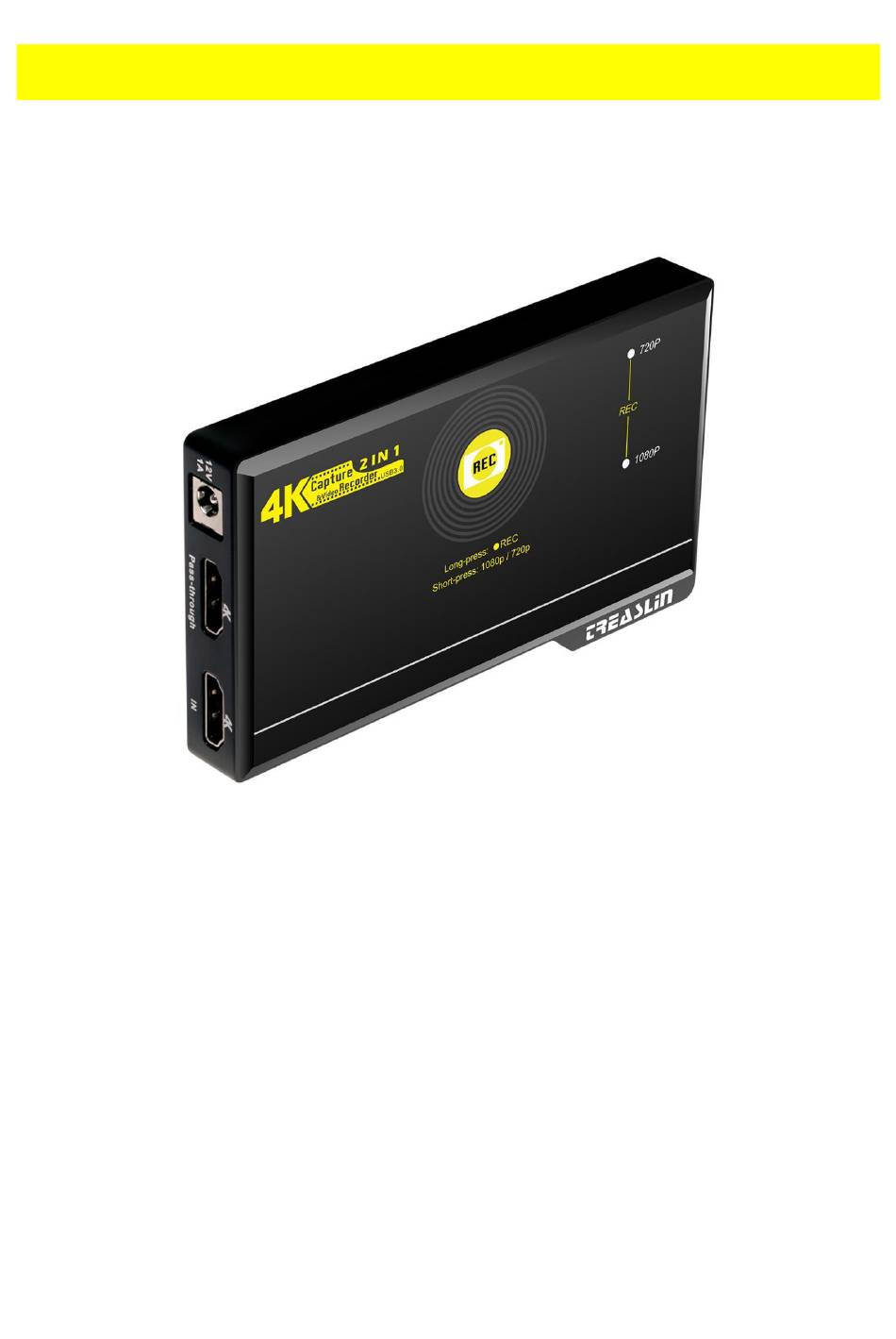

HSV3261 HD Video Capture Record Box

User Manual

I Product Descriptions

1.1 Introduction

HD video capture record box is widely used in intelligent community, traffic management unit, medical

system, educational system, home video capture, especially in the production of game videos. Record HD videos

and no computer required. It is able to record HD signal from vidicon, TV box, Playstation, XBOX and other

recognizable files to high-quality video files, and save them on USB flash disk or mobile HDD. In addition, it can

convert audio date saved on the devices with HD output ports such as camera, PC, TV box and game machines

into USB data that can be recognized by computers, and data can be output via via computers.

Need help?

Do you have a question about the HSV3261 and is the answer not in the manual?

Questions and answers

Summary of Contents for CREASLIN HSV3261

Page 1 HSV3261 HD Video Capture Record Box User Manual I Product Descriptions 1.1 Introduction HD video capture record box is widely used in intelligent community, traffic management unit, medical system, educational system, home video capture, especially in the production of game videos. Record HD videos and no computer required.
Page 2 1.2 Features ★ Input resolution ratio up to 4K ★ HD loop-out resolution ratio up to 4K ★ USB3.0 record port can be connected to storage devices that support our products such as USB flash disk, mobile HDD, TF and SD ★...
Page 3 REC touch key Resolution ratio 720P indicator Resolution ratio 1080P indicator Panel Indicators Mark Type Descriptions Record Indicator Record Status Be always-on when it is normally powered; the indicator is on in the form of running water; Be always-on after 2s flash when it stops recording Resolution Ratio 720P/1080P Indicator...
Page 4 Instruction 1 A Confirm the resolution ratio of videos (720P or 1080P) you want to record. Click the REC touch key on the point-contact panel to switch between 720P and 1080P. B Long press the REC touch key for 3s, the indicator will be on in the form of running water, and it starts to record videos.
Page 5 5. Click PotPlayer’s menu bar, click to open and open the device settings (see figure 2). 6. Open analog TV settings (see figure 2), click to open Figure device, and the HD capture card starts to normally work (see figure 3). Figure 3 7.
Page 6 Storage Devices Tested by HSV3261 Conclusions Seagate USB3.0 mobile HDD2TB Normal to record Aigo USB3.0 mobile HDD2TB Normal to record SanDisk 500G mobile SSD Type-C port Normal to record HGST mechanical hard disk 1TB Normal to record Samsung USB3.0 SSD 500G Normal to record Eaget USB3.0 SSD 256G...
Page 7 HSV3261HD ビデオキャプチャ記録ボックス説明書一、製品概要 1.1 製品紹介高解像度ビデオキャプチャと記録ボックスはスマートコミュニティ、トラフィック管理ユニット、医療システム、教育システム、家庭用ビデオキャプチャ、特にゲームビデオ制作で幅広く応用しています。 HD ビデオを録画し、コンピューターを使う必要がなく、 HD 信号を vidicon、 TV ボックス、 Playstation、 XBOX 及び他の識別できるファイルから、高品質のビデオファイルに記録して、USB フラッシュドライブまたはモバイルハードドライブに保存します。更にカメラ、PC、セットトップボックス、ゲーム機などの高解像度出力インターフェイスを備えたデバイスのオーディオとビデオデータをコンピューターが認識できる USB データに転換することができ、 USB ポートを通してコンピューターに入力できます。...
Page 8 1.2 特徴 ★最大入力解像度は 4K です。 ★HD ループアウトの最大解像度は 4K です。 ★USB3.0 記録インターフェースは弊社の製品フォーマットをサポートするストレージデバイス（U ディスク、モバイルハードディスク、TF、SD など）に接続できます。 ★タッチボタン ★USB3.0 キャプチャインターフェースはよく使うコンピュータキャプチャソフトウェア（例えば： OBS、 PotPlayer）を通して、受信或いはソフトウェアでビデオデータファイルを編集し、プッシュストリーミングライブアップロードサーバーなどを行うことができ、また、コンピュータにローカルに記録して保存できます。 ★DC Power 電源インターフェースは 12V / 1ADC アダプターに接続します。 1.3 テクノロジーパラメータパラメータ説明 12V1ADC 電源電源記録フォーマットビデオ：MP4;オーディオ：AACStereo 1080P30fps 記録品質記録エンコードフォー...
Page 9 二、インターフェイスの説明 HD 信号 U ディスク/モバイルハードディスク（他の USB 入力インターフストレージデバイス）インターフェイスェース 12V / 1A HD 信号 USB キャプチャインターフェース出力インターフェ電源入力ース REC タッチボタン解像度 720P インジケーターライト解像度 1080P インジケーターライトパネルインジケーターロゴタイプ説明記録インジケータ記録状況電源が正常なときに常に点灯します。ビデオを録画すーるときにインジケーターライトが流水の形で点灯しま...
Page 10 三、接続操作ガイド接続案内図 1 コンピューターは必要なく、USB フラッシュドライブまたはモバイルハードドライブに記録して保存します。 12V1A 電源入力ローカルループアウト U ディスク/モバ HD 入力イルハードディスクビデオソース（ゲーム機、 DVD、セットトップボックスなど）操作の説明 1 A 720P と 1080P のどちらを録画するかと確認してください。パネルの REC タッチボタンをタッチして、720P と 1080P を切り替えてください。 B REC タッチボタンを 3 秒間長押しすると、インジケーターライトが流水の形で点灯し、ビデオの録画を開始します。 C REC タッチボタンをもう一度長押しして録音を一時停止し、まず電源コードを抜き、次に他のケーブルとデバイスを抜いてください。...
Page 11 接続案内図 2 コンピューターの OBS / Potplayer などのソフトウェアを通して、記録またはリアルタイムのライブ放送を行います。 12V1A 電源入力ローカルループアウト HD 入力 USB3.0 ケーブルビデオソース（ゲーム機、DVD、セットトップボックスなど）操作の説明２ 1.高解像度ビデオ信号ソースをキャプチャカードの IN インターフェイスに接続してください。 2.コンピュータをキャプチャカードの USB（CAPTURE OUT）インターフェイスに接続してください。 3.必要があれば、モニターまたはテレビをキャプチャカードの OUT インターフェイスに接続してください。 4. コンピューターで OBS、Potplayer、Xsplit、vMix、Wirecast などの他のソフトウェアで記録またはライブブロードキャストを行います。図 1 に示すように、PotPlayer ソフトウェアの使い方を例として取り上げます：...
Page 12 5.PotPlayer メニューバーをクリックし、[開く]をクリックして、デバイス設定を開けてください。 8. 図 2 に示すように、アナログ TV 設定をオンにして、クリックしてデバイスを開くと、図 3 に示すよ图 2 うに高解像度ビデオキャプチャカードが正常に動作し始めます。图 3 6.ビデオを録画したい場合、 PotPlayer メニューバーをクリックし、[ビデオ]-[ビデオ記録]をクリックしてすぐビデオを記録して、図 4 に示すように、ビデオが通常どおり録画できます。图 4...
Page 13 HSV3261 テストストレージデバイス結論 SeagateUSB3.0 モバイルハードドライブ 2TB 正常に記録できます PatriotUSB3.0 モバイルハードドライブ 2TB 正常に記録できます SanDisk500G モバイルソリッドステートドライ正常に記録できますブ TypeC ポート HGST メカニカルハードドライブ 1TB 正常に記録できますサムスン USB3.0SSD 500G 正常に記録できます Eagey USB3.0 SSD 256G 正常に記録できます LenovoUSB3.0 モバイルハードディスク 1TB 正常に記録できます LUOSIUKEUSB3.0 モバイルハードディスク 160G 正常に記録できます東芝 USB3.0U ディスク 64G 正常に記録できます...
Page 14 HSV3261 高清视频采集录制盒中文说明书一、产品概述 1.1 产品简介高清视频采集与录制盒广泛应用于智能社区、交通管理单元、医疗系统、教育系统、家庭视频捕捉，尤其是游戏视频制作。高清视频录制，无需电脑，可以将高清信号从 vidicon，电视盒， Playstation, XBOX 和其他可识别文件录制成高质量的视频文件保存到 USB 闪存盘或移动硬盘。摄像机，PC，机顶盒，游戏机等带高清输出接口设备的音视频数据转换为电脑可识别的 USB 数据通过 USB 口输入电脑 .
Page 15 1.2 特性 ★ 最大输入分辨率为 4K . ★高清环出最大分辨率为 4K . ★ USB3.0 录制接口可以连接支持我们产品格式的存储设备（U 盘，移动硬盘，TF，SD 等) . ★触摸按键 . ★ USB3.0 采集接口可通过常用的电脑采集软件（如：OBS、PotPlayer）接收并在软件上编辑处理视频数据文件或者进行推流直播上传服务器等，也可录制存储到电脑本地 . ★ DC Power 接口连接 12V/1A DC 适配器 . 1.3 技术参数参数说明电源 12V1A 直流电源录制格式视频：MP4；音频：AACStereo 录制质量 1080P30fps 录制编码格式...
Page 16 REC 触摸键分辨率 720P 指示灯分辨率 1080P 指示灯面板指示灯标识类型说明录制指示灯录制状态正常供电时常亮；录制视频时，指示灯以流水形式发亮；结束录制视频时，先闪烁 2S 后常亮. 分辨率指示灯 720P/1080P 切换 REC 触摸键指示灯开始/停止录制长按触摸按键 3S 开始/停止录制视频，短按触摸按键切换分辨率. 三、连接操作指南连接示意图 1 无需电脑，录制存储到 USB 闪存盘或移动硬盘中。 12V 1A 电源输入本地环出 U 盘/移动硬盘高清输入...
Page 17 操作说明 1 A 确认你要录制的是 720P,还是 1080P.点触面板上的 REC 触摸按键,切换 720P 或者 1080P. B 长按 REC 触摸按键 3 秒,指示灯以流水形式发亮,开始录制视频. C 再长按 REC 触摸按键，暂停录制，然后先拔电源线，再拔其它线和设备. ★ 注意事项 1，请切记暂停录制后,要先拔电源线,再拔其他线和设备高清接口请勿热拔插，以避免损毁高清接口器件。 2，USB 接口设备即设备请勿在工作状态下热拔插，以避免损毁存储设备。如果视频源是电脑,此电脑声音播放设备,选择我们的录制卡,选择复制模式。连接示意图 2 通过电脑中的 OBS/Potplayer 等软件进行录制或实时直播。 12V 1A 电源本地环出高清输入 USB3.0 线视频源...
Page 18 9. 点击 PotPlayer 菜单栏，点击打开，打开设备设置如图 2 所示。 10. 按照图 2 所示，打开模拟 TV 设置，点击打开设备，图 2 高清视频采集卡开始正常工作如图 3 所示。图 3 11. 如果想录制视频时，点击 PotPlayer 菜单栏，点击视频-视频录制-立即录制视频，就可以正常录制视频，如图 4 所示。图 4...
Page 19 HSV3261 测试存储设备结论希捷 USB3.0 移动硬盘 2TB 可以正常录制爱国者 USB3.0 移动硬盘 2TB 可以正常录制闪迪 500G 移动固态硬盘 TypeC 口可以正常录制 HGST 机械硬盘 1TB 可以正常录制三星 USB3.0 SSD 500G 可以正常录制忆捷 USB3.0 SSD 256G 可以正常录制 LenovoUSB3.0 移动硬盘 1TB 可以正常录制 LUOSIUKEUSB3.0 移动硬盘 160G 可以正常录制...
