- Page 1 VERSA IC APPROVED ™ TOUCHSCREEN QUICK START GUIDE UNCONTROLLED DOCUMENT IF PRINTED...
-
Page 2: View Menu

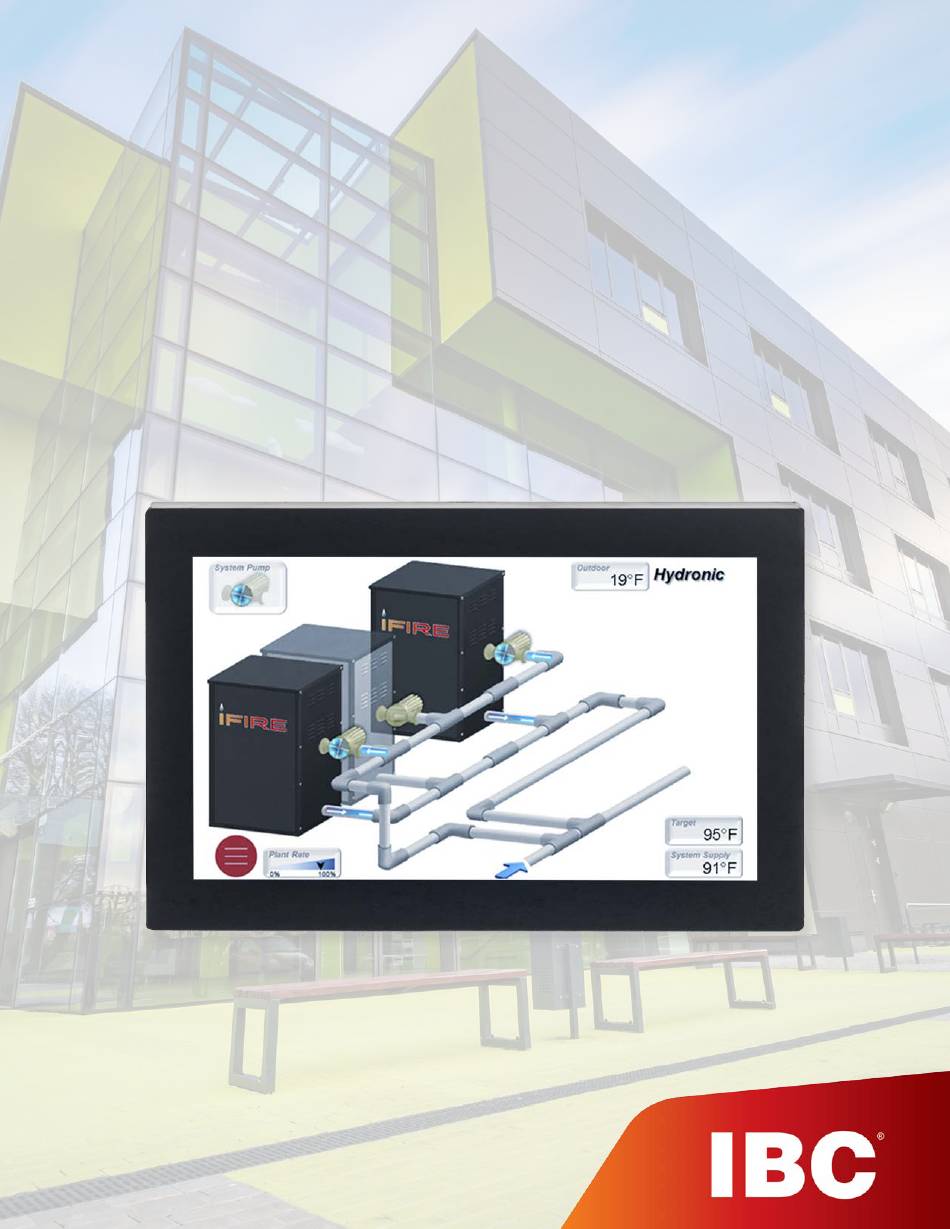

The thick protective cover glass, along with the water resistant and glove- enabled touch panel, provides the rugged features required in today’s equipment room. The IBC touchscreen comes with onboard flash storage, allowing for fast rendering of high-resolution images as well as ample storage for monitoring and diagnostic data. -
Page 3: Adjust Menu
Adjust Menu APPROVED The Adjust Menu includes many of the settable parameters. Each adjustable value has a small bar on top of or be- side the value; a green bar indicates a confirmation, while a red bar means that the value displayed is different from the actual saved value. -
Page 4: Tools Menu
Tools Menu APPROVED Several touchscreen operation related items can be found in this Menu: screen dimming, screen time-out timer, temperature unit change, user test execution, touchscreen reboot, and return to default operation. • System Tools - Monitor - Contact Info •... - Page 5 Modbus Parity Monitor Modbus Baud Rate Factory Diagnostics Log (DOCUMENT VIEWER) Brightness MODEL TYPE Dimmer Timeout www.ibcboiler.com H - WH Page Timeout 1-844-HEAT-IBC [432-8422] UNCONTROLLED DOCUMENT IF PRINTED Litho in U.S.A. ©2021 IBC Effective 05-01-21 Replaces NEW P/N 241949 Rev 1...
- Page 6 VERSA IC APPROVED ÉCRAN TACTILE GUIDE SIMPLIFIÉ UNCONTROLLED DOCUMENT IF PRINTED...
-
Page 7: Menu Affichage
APPROVED ÉCRAN TACTILE VERSA IC Le nouveau module VERSA IC d’IBC incorpore le plus récent écran tactile haute performance. Il se compose d’un robuste panneau ACL WVGA haute définition à écran tactile capacitif. Protégé par une épaisse couche de verre protecteur, résistant à... -
Page 8: Menu Réglage
Menu Réglage APPROVED Le menu Réglage regroupe la plupart des paramètres réglables. Chaque paramètre s’accompagne d’une glissière représentant sa valeur relative; une barre verte indique une confirmation, tandis qu’une barre rouge signifie que la valeur affichée est différente de la valeur réelle enregistrée. Si le bouton SET n’est pas enfoncé dans les 5 secondes suivant un changement, la valeur d’origine est sélectionnée à... -
Page 9: Menu Outils
APPROVED Menu Outils Ce menu comprend plusieurs réglages relatifs au module lui-même: luminosité de l’écran, écran de veille, unités de température, test utilisateur, redémarrage écran tactile et réinitialisation des paramètres d’usine. • Outils système - Surveillance - Coordonnées installateur • Réglages de l’écran tactile •... - Page 10 APPROVED www.ibcboiler.com 1-844-HEAT-IBC [432-8422] UNCONTROLLED DOCUMENT IF PRINTED Litho in U.S.A. ©2021 IBC En vigueur 05-01-21 Remplace P/N 241949 Rev 1...
