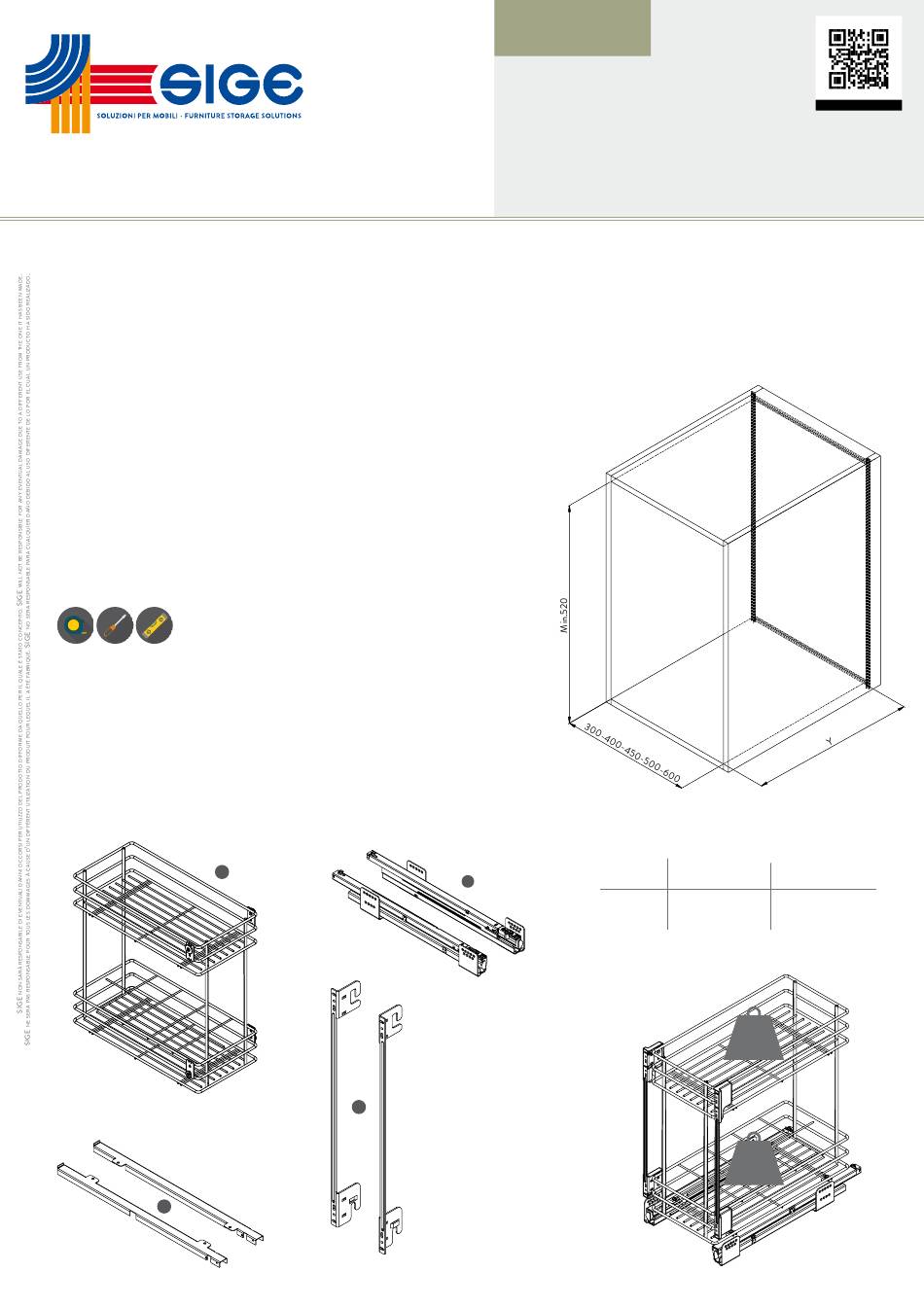

SIGE S.P.A.
60020 POLVERIGI (AN) ITALY
TEL +39 071 90 90 000 R.A. - FAX +39 071 90 90 804
WWW.SIGE-SPA.IT INFO@SIGE-SPA.IT
PRODOTTO ED ASSEMBLATO IN ITALIA / MADE AND ASSEMBLED IN ITALY / FABRIQUÉ ET ASSEMBLÉ EN ITALIE / HECHO Y MONTADO EN ITALIA
CARATTERISTICHE • FEATURES • CARACTÉRISTIQUES • CARACTERÍSTICAS
Cestello jolly con guide ad estrazione totale con soft.
Jolly basket with full extension slides and soft closing.
Panier de tiroir avec coulisses sortie-totale et soft closing.
Cesto jolly con guias a estracción total con soft.
MINUTERIA INTERNA • FITTINGS • FERRURE • FERRETERIA
N°14 4x16 Vite autofilettante / Self tapping screw / Vis autotaraudeuse / Tornillos autorroscantes
N°8 3,9x13 Vite autofilettante / Self tapping screw / Vis autotaraudeuse / Tornillos autorroscantes
N°2 M6x10 Vite / Screw / Vis / Tornillos
N°2 Rondella / Washer / Rondelle / Arandela
N°4 M5x9 Vite / Screw/ Vis/ Tornillos
COMPONENTI • PARTS • COMPOSANTS • COMPONENTES
A. N°1 004G Cestello / Basket / Panier / Cesto
B. N°1 Set guide / Set slides / Kit coulisses con coulisses / Set de guias
C. N°2 Staffe fissaggio antina / Door brackets / Pattes fixation porte / Escuadras para ajuste de puerta
D. N°1 Set carter per guide / Slides carter kit / Kit carter coulisses / Kit carter para guias
E. N°2 Cover superiore / Superior cover / Couverture supérieure / Cubierta superior
F. N° Cover inferiore / Bottom cover / Couvercle inférieur / Cubierta inferior
UTENSILERIA • TOOLS • OUTILS • INSTRUMENTOS
MANUTENZIONE • MAINTENANCE • ENTRETIEN • MANTENIMIENTO
Pulire con un panno morbido ed asciutto. Evitare l'uso di solventi e/o abrasivi.
Clean with a soft, dry cloth. Avoid using solvents or abrasive.
Nettoyez avec un chiffon sec et doux. N'utilisez pas aucun solvant ou produit abrasif.
Limpiar con paño suave y seco. Evitar el uso de solventes y/o abrasivos.
A
D
GREEN LINE
ART 004G
GUIDE SIGE - SIGE SLIDES - COULISSES SIGE - GUIAS SIGE
REV 00.2022
F0IST00192
B
C
SLIDES
Y
VERSION D.450
VERSION D.500
MIN.
445
DEPTH
15
KG
15
KG
WEB SITE
SLIDES
495
Advertisement
Related Manuals for SIGE Jolly GREEN LINE 004G
Summary of Contents for SIGE Jolly GREEN LINE 004G
- Page 1 GREEN LINE ART 004G WEB SITE GUIDE SIGE - SIGE SLIDES - COULISSES SIGE - GUIAS SIGE SIGE S.P.A. 60020 POLVERIGI (AN) ITALY REV 00.2022 TEL +39 071 90 90 000 R.A. - FAX +39 071 90 90 804 F0IST00192 WWW.SIGE-SPA.IT INFO@SIGE-SPA.IT...
- Page 2 N°8 4x16 Posizionare le guide B rispettando le quote indicate ed avvitarle con le apposite Positionez les coulisses B en respectant les mesures indiquées et serrez les vis sur viti sui fianchi del mobile. NB: È possibile scegliere di posizionare le guide in alto les côtés du meuble.
- Page 3 N°4 M5X9 Avvitare i carter D sul cestotramite le euroviti M5X9. NB: Posizionare i carter D, a Visser le carter D sur l’étagère en utilisant les vis M5x9 NB: Positionner les seconda di come sono state, precedentemente, posizionate le guide B (vedi fase 1). carter D, en fonction du positionnement des guides B (voir étape 1).
- Page 4 Afloje los tornillos 3,9x13, para ajustar la puerta a la derecha e izquierda, finalmente inserte las cubiertas. LA SIGE SPA SI RISERVA IL DIRITTO DI APPORTARE VARIAZIONI SENZA PREAVVISO - SIGE SPA HAS THE RIGHT TO MAKE CHANGES ON IT WITHOUT NOTICE...
