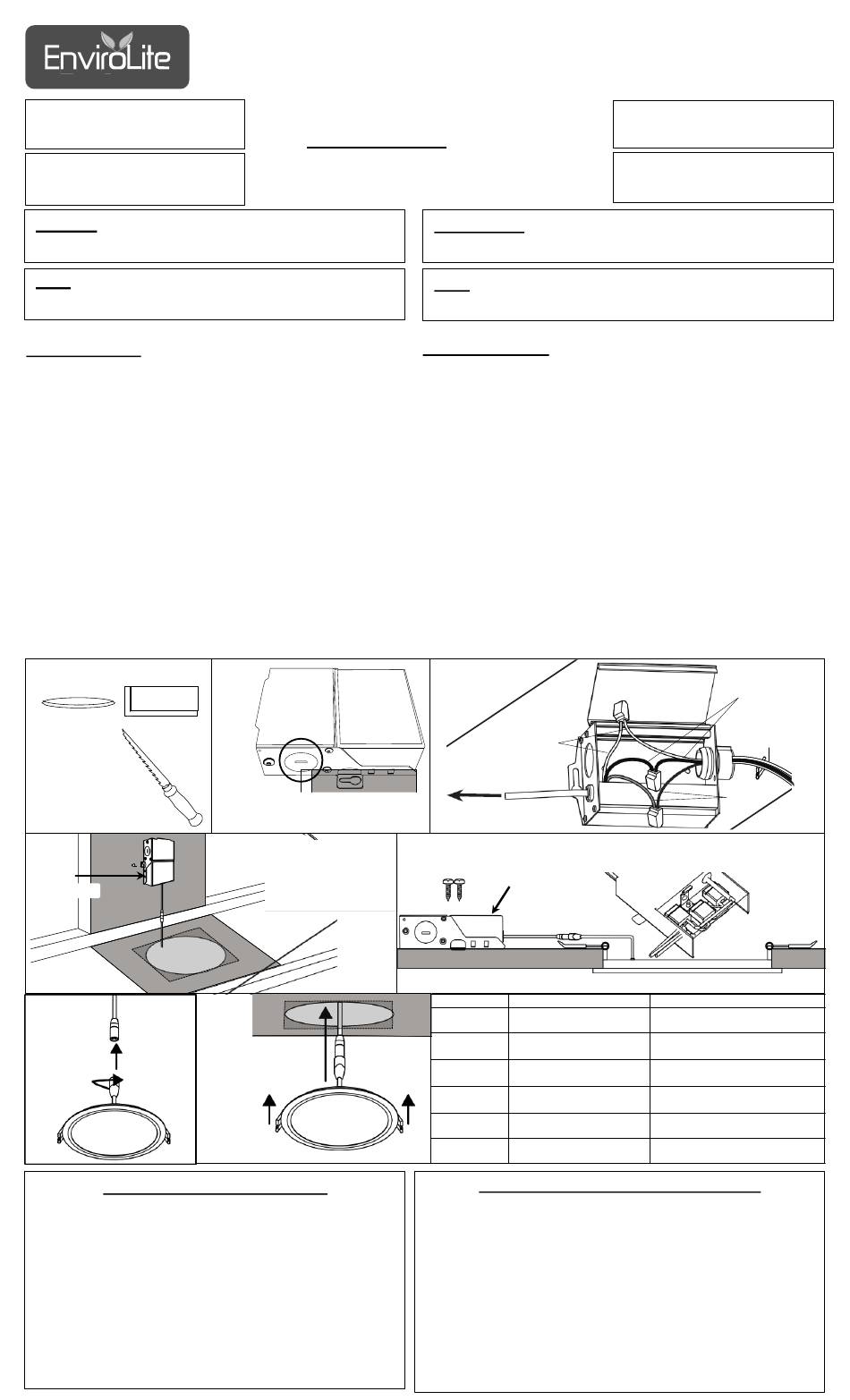

Envirolite EV814RWMV Installation Instructions

QUESTIONS? CALL TOLL FREE
1-855-573-6156
Please read carefully and save these
instructions, as you may need them at
a later date.
WARNING
-
RISK OF ELECTRIC SHOCK. DISCONNECT MAIN POWER AT
FUSE OR CIRCUIT BREAKER BEFORE INSTALLING OR
SERVICING THE FIXTURE.
NOTE-
CHOOSE THE CORRECT INSTALLATION METHOD FOR YOUR
FIXTURE. CHECK THE MODEL NUMBERS LISTED NEXT TO
EACH METHOD TO DETERMINE WHICH IS BEST FOR YOU.

INSTRUCTIONS:

1. Cut hole (refer to Cut-Out Dimensions Table for appropriate size)
with a drywall saw. [FIG. 1]
2. Open the cover of the remote driver box and remove
appropriate knockouts. [FIG. 2] NM connector required, but not
included.
3. Locate power supply leads from remote driver box. Connect the
same colored power supply lead wires to the fixture wires. [FIG. 3]
4. Close the cover of the remote driver box.
5. Place remote driver box through the cut-out hole and secure
driver box with screws (included). [FIG. 4]
6. Connect the remote driver box to the fixture by inserting and twisting
the male / female connectors. [FIG. 5]
7. Push the spring clips on the fixture up and insert light fixture
through the ceiling cut out. Ensure the spring clips are holding the
fixture securely. [FIG. 6]
8. Once assembly is complete, turn on power. If the module doesn't
turn on within 5 seconds, turn power off, carefully remove
assembly and double check all wiring.
FIG. 1
Cut hole (round or
square) with a drywall
saw /
Corte el agujero (redondo
o cuadrado) con una
sierra de calar
FIG. 4
Driver /
Controlador
FIG. 5

FIVE YEAR LIMITED WARRANTY

Envirolite © warrants this product to be free from defects in material
and workmanship for five year from the original date of purchase by
the consumer. This warranty is limited to the counter replacement
at the time of purchase, with the original purchase receipt.
Envirolite © will not be liable for the loss or damage of any kind,
incidental or consequential damages of any kind, whether based on
warranty contract or negligence, and arising in connection with the
sale, use or repair of the product claimed to be defective. Some
states do not allow the exclusion or limitation of incidental or
consequential damages so the above limitation may not apply to
you. This warranty gives you specific legal rights and you may also
have other rights, which vary from state to state. Misuse, accident,
improper installation or maintenance will also void the warranty.
INSTALLATION INSTRUCTIONS
INSTRUCCIONES DE INSTALACIÓN
Canless Slim Panel Downlight
Downlight de panel delgado
MODELS / MODELOS:
EV814RWMV
EV814SWMV
EV685RWMV
FIG. 2
Remove knockouts / Retire las tapas
desprendibles
New construction
application /
Aplicación de nueva
construcción
FIG. 6
sin Caja de Alojamiento
EV685SWMV
EV457RWK50
EV685RWK50
EV457SWK50
EV685SWK50
-
ADVERTENCIA
RIESGO DE DESCARGA ELÉCTRICA. DESCONECTE LA
ALIMENTACIÓN PRINCIPAL EN EL FUSIBLE O CORTACIRCUITOS
ANTES DE INSTALAR O REPARAR EL APARATO.
NOTA-
ELIJA EL MÉTODO CORRECTO DE INSTALACIÓN PARA SU FIJACIÓN.
COMPRUEBE LOS NÚMEROS DE MODELO LISTADOS AL LADO DE CADA
MÉTODO PARA DETERMINAR CUÁL ES EL MEJOR.
INSTRUCCIONES:
1. Corte un agujero (consulte las dimensiones de la mesa de corte para ver
el tamaño apropiado) con una sierra para paneles de yeso. [FIG. 1]
2. Abra la cubierta del controlador de la caja remota y retire los agujeros
con tapas desprendibles apropiados. [FIG. 2] Se requiere conector NM,
pero no incluido
3. Localice los cables de la fuente de alimentación de la caja del
controlador remoto. Conecte los cables de alimentación con los cables
de color correspondiente del dispositivo. [FIG. 3]
4. Cierre la tapa de la caja remota del controlador.
5. Coloque la caja del controlador remoto a través del orificio recortado
y asegure la caja del controlador con tornillos (incluidos). [FIG. 4]
6. Conecte el la caja del controlador remoto al dispositivo al insertar y girar
los conectores macho / hembra. [FIG. 5]
7. Empuje los clips de resorte del dispositivo hacia arriba e inserte el
dispositivo a través del corte del techo. Asegúrese de que los clips de
resorte sujetan el dispositivo. [FIG. 6]
8. Una vez que se completa el montaje, encienda la alimentación. Si el
módulo no se dentro de 5 segundos, apague la alimentación, retire el
conjunto con cuidado y revise todo el cableado.
FIG. 3
White wire /
Cable blanco
Cable to fixture /
Cable al dispositivo
FIG. 4
Driver /
Controlador
MODEL PRODUCT
8" Round Panel Downlight
EV814RWMV
8" Square Panel Downlight
EV814SWMV
EV685RWMV
6" Round Panel Downlight
EV685RWK50
EV685SWMV
6" Square Panel Downlight
EV685SWK50
4" Round Panel Downlight
EV457RWK50
4" Square Panel Downlight
EV457SWK50
GARANTÍA LIMITADA POR CINCO AÑOS
Envirolite © garantiza este producto contra defectos en sus materiales y
mano de obra por un plazo de cinco año a partir de la fecha de
compra. Esta garantía está limitada
mostrador al momento de la compra, con la presentación del recibo de
compra original. Envirolite © no se responsabiliza por ningún tipo de
pérdida o daño así como tampoco por daños incidentales o indirectos, ya
sea que se basen en el contrato de garantía o en negligencia y que
resulten de la venta, uso o reparación del producto que se reclama como
defectuoso. Algunos estados no permiten la exclusión o limitación de
daños incidentales o indirectos por lo cual la limitación anterior podría no
aplicar a su caso. Esta garantía le otorga derechos legales específicos y
usted podría tener otros derechos que varían según el estado. El uso
indebido, accidente, instalación o mantenimiento incorrectos invalidarán
también la garantía.
¿PREGUNTAS? LLAMA GRATIS
1-855-573-6156
Lea atentamente y guarde estas
instrucciones, ya que puede
necesitarlas en una fecha posterior.
Black wire /
Cable negro
Power supply /
Alimentación
Green wire /
Cable verde
Remodel application /
Aplicación de remodelar
CUT-OUT DIMENSIONS
Ø 8.07" Ø 205 mm
8.07" x 8.7"
205 mm x 205 mm
Ø 6.25" Ø 158 mm
6.25" x 6.25" 158 mm x 158 mm
Ø 4.25" Ø 108 mm
4.25" x 4.25" 108 mm x 108 mm
al cambio del producto en el
