Savch SPN-070S Operation Manual

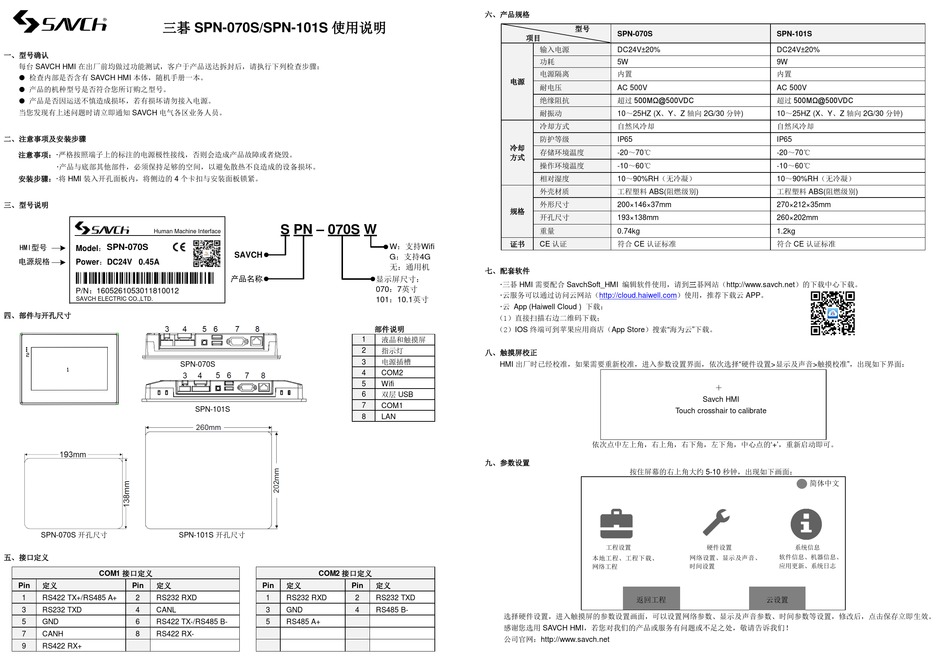

三碁 SPN-070S/SPN-101S 使用说明
一、型号确认
每台 SAVCH HMI 在出厂前均做过功能测试，客户于产品送达拆封后，请执行下列检查步骤：
 检查内部是否含有 SAVCH HMI 本体，随机手册一本。
 产品的机种型号是否符合您所订购之型号。
 产品是否因运送不慎造成损坏，若有损坏请勿接入电源。
当您发现有上述问题时请立即通知 SAVCH 电气各区业务人员。
二、注意事项及安装步骤
注意事项：·严格按照端子上的标注的电源极性接线，否则会造成产品故障或者烧毁。
·产品与底部其他部件，必须保持足够的空间，以避免散热不良造成的设备损坏。
安装步骤：·将 HMI 装入开孔面板内，将侧边的 4 个卡扣与安装面板锁紧。
三、型号说明
Human Machine Interface
HMI型号 SPN-070S
Model：
电源规格
Power：DC24V 0.45A
P/N：1605261053011810012
SAVCH ELECTRIC CO.,LTD.
四、部件与开孔尺寸
SPN-070S
SPN-070S 开孔尺寸 SPN-101S 开孔尺寸
五、接口定义
COM1 接口定义
定义 定义
Pin Pin
1 RS422 TX+/RS485 A+ 2 RS232 RXD
3 RS232 TXD 4 CANL
5 GND 6 RS422 TX-/RS485 B-
7 CANH 8 RS422 RX-
9 RS422 RX+
S PN – 070S W
SAVCH
产品名称
1
2
3
4
5
6
7
SPN-101S
8
COM2 接口定义
定义
Pin Pin
1 RS232 RXD 2
3 GND 4
5 RS485 A+
六、产品规格
项目
输入电源
功耗
电源隔离
电源
耐电压
绝缘阻抗
耐振动
冷却方式
防护等级
冷却
存储环境温度
方式
操作环境温度
相对湿度
外壳材质
外形尺寸
规格
开孔尺寸
重量
证书 CE 认证
W：支持Wifi
G：支持4G
无：通用机
七、配套软件
显示屏尺寸：
·三碁 HMI 需要配合 SavchSoft_HMI 编辑软件使用，请到三碁网站（http://www.savch.net）的下载中心下载。
070：7英寸
·云服务可以通过访问云网站（http://cloud.haiwell.com）使用，推荐下载云 APP。
101：10.1英寸
·云 App (Haiwell Cloud ) 下载：
（1）直接扫描右边二维码下载；
部件说明
（2）IOS 终端可到苹果应用商店（App Store）搜索"海为云"下载。
液晶和触摸屏
指示灯
八、触摸屏校正
电源插槽
HMI 出厂时已经校准，如果需要重新校准，进入参数设置界面，依次选择"硬件设置>显示及声音>触摸校准"，出现如下界面：
COM2
Wifi
双层 USB
COM1
LAN
九、参数设置
定义
RS232 TXD
RS485 B-
选择硬件设置，进入触摸屏的参数设置画面，可以设置网络参数、显示及声音参数、时间参数等设置，修改后，点击保存立即生效。
感谢您选用 SAVCH HMI，若您对我们的产品或服务有问题或不足之处，敬请告诉我们！
公司官网：http://www.savch.net
型号
SPN-070S
DC24V±20%
5W
内置
AC 500V
超过 500MΩ@500VDC
10～25HZ (X、Y、Z 轴向 2G/30 分钟)
自然风冷却
IP65
-20～70℃
-10～60℃
10～90%RH（无冷凝）
工程塑料 ABS(阻燃级别)
200×146×37mm
193×138mm
0.74kg
符合 CE 认证标准
＋
Savch HMI
Touch crosshair to calibrate
依次点中左上角，右上角，右下角，左下角，中心点的'+'，重新启动即可。
按住屏幕的右上角大约 5-10 秒钟，出现如下画面：
工程设置 硬件设置
网络设置、显示及声音、
本地工程、工程下载、
网络工程 时间设置
返回工程
SPN-101S
DC24V±20%
9W
内置
AC 500V
超过 500MΩ@500VDC
10～25HZ (X、Y、Z 轴向 2G/30 分钟)
自然风冷却
IP65
-20～70℃
-10～60℃
10～90%RH（无冷凝）
工程塑料 ABS(阻燃级别)
270×212×35mm
260×202mm
1.2kg
符合 CE 认证标准
简体中文
系统信息
软件信息、机器信息、
应用更新、系统日志
云设置
