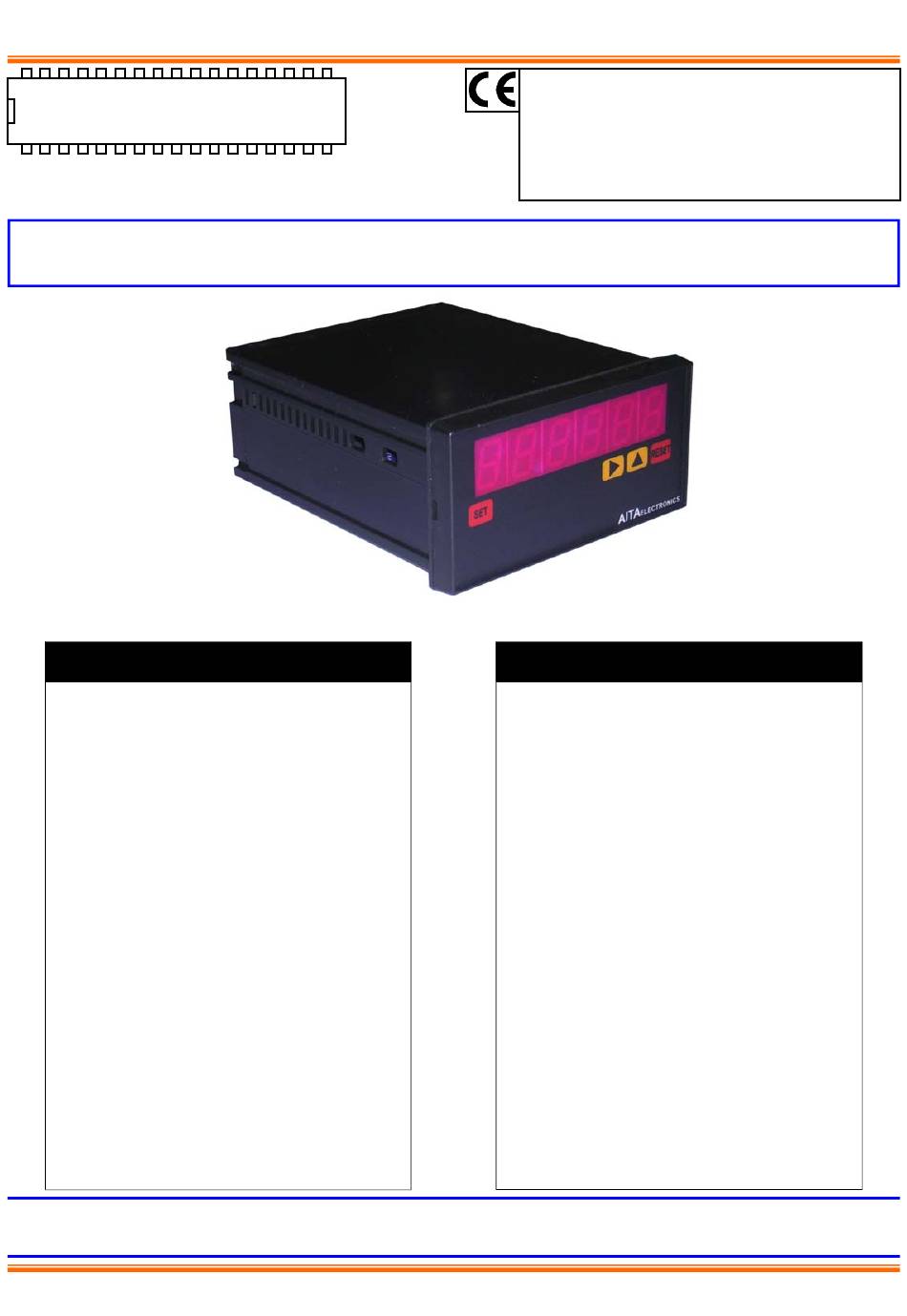

Contatempi Timer Codici di errore e controllo Error and control codes Totalizzatore Totalizer Wiring and rear terminal block 27 Morsettiere e collegamenti AITA ELECTRONICS s.a.s. 13823 - STRONA (BIELLA) Via Fontanella Ozino, 17/a TEL.: 015/7427491 FAX.: 015/7427491 www.aitaelectronics.it email: info@aitaelectronics.it...
Page 2: Descrizione
TOT706 DESCRIZIONE TOT706 è un contaimpulsi/contatempi programmabile a microcontrollore. In modalità contaimpulsi riceverà in ingresso impulsi elettrici che verranno conteg- giati in 7 modi impostabili. In modalità temporizzatore conterà con 9 risoluzioni di tempo impostabili. Vi rimandiamo alle pagine 6,7,8 per una precisa descrizione.
Page 3: Dimensioni E Foratura
TOT706 DIMENSIONI E FORATURA PANNELLO QUOTE FORATURA FRONTALE PANNELLO quote espresse in mm COME ORDINARE T O T 7 ALIMENTAZIONE 4 = 85÷265Vac 5 = 20÷30Vac/dc 0 = assente 1 = RS232 2 = RS422/RS485...
Page 4: Programmazione Parametri
TOT706 PROGRAMMAZIONE PARAMETRI Per accedere alla programmazione bisogna agire sui pulsanti presenti sul pan- nello frontale a seconda del livello di protezione tastiera che è stato impostato nel PAR06. Esistono due tipi di parametri, a singola cifra ed a più cifre. I primi parametri a cui si accede sono a singola cifra e sono i parametri 02,03,04,05,06,07,08,10,11.
Page 5 TOT706 I successivi parametri, 17,19, sono a più cifre e quindi il numero del parametro ver- rà visualizzato alternativamente al suo valore. N° PARAMETRO 17,18,19,ecc…. ▲ ► AITA ELECTRONICS Quando è visualizzato il numero del parametro (17,19): Premere “SET” per memorizzare il valore impostato nel parametro visualizzato.
Page 6: Descrizione Parametri
TOT706 DESCRIZIONE PARAMETRI SINGOLI NUMERO PARAMETRO VALORI DESCRIZIONE Modalità di conteggio: 0 = addizionante 1 = sottraente Posizione virgola: 0,1,2,3,4,5 0 = es.: 000001 1 = es.: 00001.2 2 = es.: 0001.23 3 = es.: 001.234 4 = es.: 01.2345 5 = es.: 1.23456...
Page 7 TOT706 DESCRIZIONE PARAMETRI SINGOLI NUMERO PARAMETRO VALORI DESCRIZIONE 0,1,2,3,4,5,6 0 = MONODIREZIONALE IN A = conteggio a 10KHz max. IN B = inibisce il conteggio. (CONTAIMPULSI) 1 = MONODIREZIONALE IN A = conteggio a 30Hz max. IN B = inibisce il conteggio.
Page 8 TOT706 DESCRIZIONE PARAMETRI MULTIPLI NUMERO PARAMETRO VALORI DESCRIZIONE Fattore di moltiplicazione. 00.0001/99.9999 Ogni impulso in ingresso incrementa/decrementa PRESCALER (01.0000) il contatore con il valore impostato. Es.: PAR17 = 01.6554 (MOLTIPLICATORE) impulsi display decimali interni (PAR04 = 0) 1° 6554 2°...
Page 9: Default
TOT706 CODICI DI PROTEZIONE TASTIERA Per accedere alla programmazione parametri o all’impostazione dei set point biso- gna agire sui pulsanti presenti sul pannello frontale a seconda del livello di protezione tastiera che è stato impostato nel PAR06. PAR06 = 0...
Page 10: Contaimpulsi
TOT706 CONTAIMPULSI MONODIREZIONALE IN A = CONTA e IN B = INIBISCE (PAR08 = 0 o 1) IN A IN B addizionante sottraente -99999 MONODIREZIONALE IN A = CONTA e IN B = INVERTE (PAR08 = 2 o 3) IN A...
Page 11 TOT706 CONTAIMPULSI BIDIREZIONALE IN A = CONTA e IN B = DECONTA (PAR08 = 4 o 5) IN A IN B addizionante sottraente -99999 BIDIREZIONALE IN A = canale A e IN B = canale B (PAR08 = 6) IN A...
Page 12: Contatempi
TOT706 CONTATEMPI IN A (comando) IN B (blocco) RESET 999999 -99999 CODICI DI ERRORE E CONTROLLO CODICE DESCRIZIONE COSA FARE VISUALIZZATO EE02 Errore nel Parametro 02 Riprogrammare. Errore nel Parametro 03 Riprogrammare. EE03 Errore nel Parametro 04 Riprogrammare. EE04 EE05 Errore nel Parametro 05 Riprogrammare.
Page 13: Totalizzatore
TOT706 TOTALIZZATORE CONTAIMPULSI CONTATEMPI TOTALIZZATORE COME VISUALIZZARE IL TOTALIZZATORE: Premere il tasto “SET” + il tasto “►” • Rilasciare i tasti • Dopo 3 secondi si ritornerà alla visualizzazione corrente. • COME AZZERARE IL TOTALIZZATORE: Premere il tasto “SET” + il tasto “►”...
Page 14: Morsettiere E Collegamenti
TOT706 MORSETTIERE E COLLEGAMENTI AITA ELECTRONICS mtr: T O T 7 0 6 mod: Vout 12 Vdc 70mA 4 = 85÷265Vac 5 = 20÷30Vac/dc Alimentazione indicatore NAMUR Parametro 11 = 0 PUSH-PULL (livello attivo alto) NAMUR Parametro 11 = 1...
Page 15: Description
TOT706 DESCRIPTION TOT706 is a programmable microcontroller counter/timer. In counter modality will receive in input electric impulses that will come counted in 7 set modes. In timer modality will count with 9 time resolutions settable. Please refer to pages 19,20,21 for a precise description.
Page 16: Dimension And Panel Cutout
TOT706 DIMENSIONS AND PANEL CUTOUT DIMENSION PANEL FRONTAL CUTOUT dimensions in mm TO ORDER T O T 7 POWER SUPPLAY 4 = 85÷265Vac 5 = 20÷30Vac/dc 0 = absent 1 = RS232 2 = RS422/RS485...
Page 17: Parameters Programming
TOT706 PARAMETERS PROGRAMMING For programming use the buttons on the frontal panel according to the level of keyboard protection programmed in the PAR06. There are two types of parameters available, with a single digit and with several digits. The first parameters (single di- git) are 02,03,04,05,06,07,08,10.
Page 18 TOT706 The parameters that follow, with several digits, have its parameter number displa- yed according to its value. N° PARAMETER 17,18,19,ecc…. ▲ ► AITA ELECTRONICS When the parameter number is displayed (17,19): Press “SET” to memorize the value programmed in the parameter visualized.
Page 19: Parameters Description
TOT706 SINGLE PARAMETERS DESCRIPTION PARAMETER NUMBER VALUES DESCRIPTION Counting modality: 0 = up 1 = down 0,1,2,3,4,5 Comma position: 0 = ex.: 000001 1 = ex.: 00001.2 2 = ex.: 0001.23 3 = ex.: 001.234 4 = ex.: 01.2345 5 = ex.: 1.23456 Prescaler: 0 = multiplier (factor in PAR17).
Page 20 TOT706 SINGLE PARAMETERS DESCRIPTION PARAMETER NUMBER VALUES DESCRIPTION 0,1,2,3,4,5,6 0 = MONODIRECTIONAL IN A = counting at 10KHz max. IN B = counting inhibit. (COUNTER) 1 = MONODIRECTIONAL IN A = counting at 30Hz max. IN B = counting inhibit.
Page 21 TOT706 MULTIPLE PARAMETERS DESCRIPTION PARAMETER NUMBER VALUES DESCRIPTION Multiplier factor. 00.0001/99.9999 Each input impulse up or down the counter with PRESCALER (01.0000) this value. (MULTIPLIER) Ex.: PAR17 = 01.6554 (PAR04 = 0) impulses display internal decimals 1° 6554 2° 3108 3°...
Page 22: Default
TOT706 KEYBOARD PROTECTION CODES To access parameters programming or point setting use the buttons on the fron- tal panel according to the level of keyboard protection programmed in the PAR06. PAR06 = 0 PAR06 = 1 PAR06 = 2 PAR06 = 3...
Page 23: Counter
TOT706 COUNTER MONODIRECTIONAL IN A = COUNT e IN B = INHIBIT (PAR08 = 0 or 1) IN A IN B DOWN -99999 MONODIRECTIONAL IN A = COUNT e IN B = REVERSAL (PAR08 = 2 or 3) IN A...
Page 24 TOT706 COUNTER BIDIRECTIONAL IN A = COUNT e IN B = DE-COUNT (PAR08 = 4 or 5) IN A IN B DOWN -99999 BIDIRECTIONAL IN A = channel A e IN B = channel B (PAR08 = 6) IN A...
Page 25: Timer
TOT706 TIMER IN A (command) IN B (inhibit) RESET 999999 -99999 ERROR AND CONTROL CODES CODE DESCRIPTION WHAT TO DO DISPLAYED Error in the Parameter 02 Programme. EE02 EE03 Error in the Parameter 03 Programme. Error in the Parameter 04 Programme.
Page 26: Totalizer
TOT706 TOTALIZER COUNTER TIMER TOTALIZER TO DISPLAY TOTALIZER: Press key “SET” + key “►” • Release keys • After 3 seconds are returned to current display. • TO RESET TOTALIZER: Press key “SET” + key “►” • Release keys •...
Page 27: Wiring And Rear Terminal Block
TOT706 WIRING AND REAR TERMINAL BLOCK AITA ELECTRONICS mtr: T O T 7 0 6 mod: Vout 12 Vdc 70mA 4 = 85÷265Vac 5 = 20÷30Vac/dc POWER SUPPLY NAMUR Parameter 11 = 0 PUSH-PULL (active level high) NAMUR Parameter 11 = 1...
Page 28 TOT706 AITA ELECTRONICS s.a.s. 13823 - STRONA (BIELLA) Via Fontanella Ozino, 17/a TEL.: 015/7427491 FAX.: 015/7427491 www.aitaelectronics.it email: info@aitaelectronics.it...
