Operating manual
Gasoline generator
Model: Plodder K28/KW30/KW55
Manufacturer
Address: WWW. ADAINSTRUMENTS.COM

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Plodder K28 and is the answer not in the manual?

Questions and answers

Summary of Contents for ADA INSTRUMENTS Plodder K28

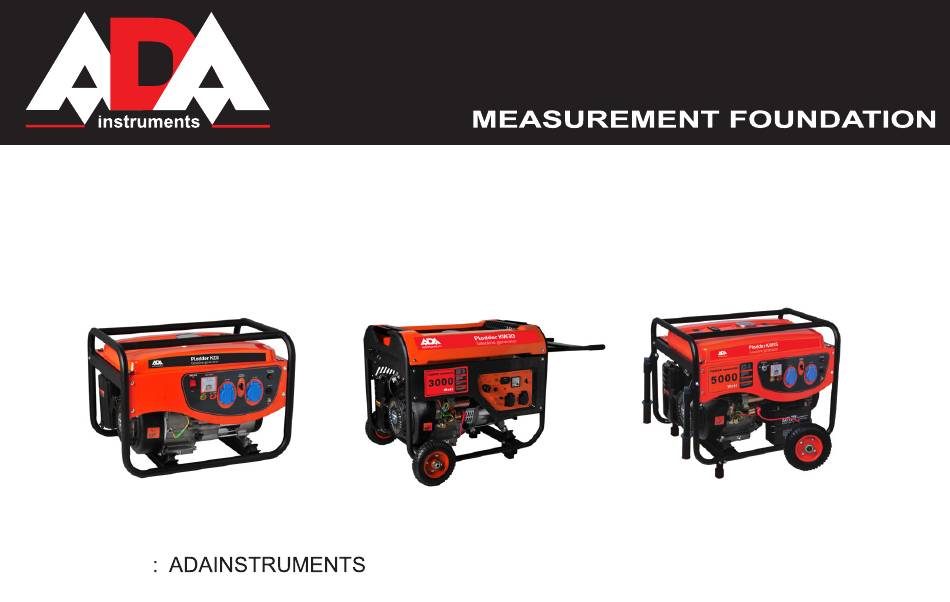

  • Page 1 Operating manual Gasoline generator Model: Plodder K28/KW30/KW55 Manufacturer Address: WWW. ADAINSTRUMENTS.COM...

  • Page 2: Table Of Contents

    Plodder K28 / KW30 / KW55 Table of contents 1. General safety ............. 3 2.

  • Page 3: General Safety

    Plodder K28 / KW30 / KW55 WARNING: BEFORE USING THE MACHINE READ THE INSTRUCTION MANUAL CAREFULLY! Our generators are designed to give safe anddependable service if operated according to instructions. Read and understand the manual before operating the generator. Failure to do so could result in personal injury or equipment damage. GENERAL SAFETY - Exhaust gas contains poisonous carbon monoxide.
  • Page 4 Plodder K28 / KW30 / KW55 - Keep away from rotating parts while the generator is running. - The generator is a potential source of electrical shocks when misused; do not operate with wet hands. - Do not operate the generator in rain or snow and do not let it get wet. - The power generator is a mains replacement that generates electrical power for supply to a mobile distribution system.
  • Page 5 Plodder K28 / KW30 / KW55 - The operating safety and correct functioning must be checked before and after each use. - No naked flames, lights or spark-emitting appliances may be used within the hazard area of the power generator. - Smoking within the hazard area of the power generator is strictly forbidden.

  • Page 6: Technical Data

    Plodder K28 / KW30 / KW55 TECHNICAL DATA Model № Plodder K28 Plodder KW30 Plodder KW55 Model KM168F-1 KM170F КМ188F Type Single cylinder, 4-stroke, Single cylinder, 4-stroke, Single cylinder, 4-stroke, air-cooled air-cooled air-cooled Displacement 196 cm 212 cm 389 cm Max.output...

  • Page 7: Appearance

    4. Fuel valve 5. Air filter 6. Cable grip for motor starter 7. Engine rocker switch (on-off) 8. Shock-proof socket ~ 220V 9. Shock-proof socket = 12V 10. Oil dipstick 11. Circuit breaker 12. Volt meter 13. Ground Plodder K28...
  • Page 8 Plodder K28 / KW30 / KW55 Plodder KW30 Plodder KW55...

  • Page 9: Operation

    Plodder K28 / KW30 / KW55 OPERATION Function and mode of operation The synchronous generator is rigidly coupled to the drive motor. The aggregate is mounted on a stable base plate and is housed elastically in a low vibration state. The engine is protected by an oil monitor, which automatically switches off or prevents starting of the engine when the oil pressure (low oil level) is too low.
  • Page 10 Plodder K28 / KW30 / KW55 - Operating area is free of explosive materials - Prevent leaks of motor oil and fuel. Fuelling the Power Generator These requirements must be fulfilled: -Appliance is switched off. -Appliance is cool. -Adequate air supply and ventilation. -Avoid fuel leakages.
  • Page 11 Plodder K28 / KW30 / KW55 motor is fitted with an oil monitor. These requirements must be fulfilled: -Appliance is switched off. -Appliance is cool. WARNING: Leaking motor oil and fuel contaminates the soil and ground water. Do not fill crankcase to maximum (check the volume with oil dipstick). Use filling device (funnel).
  • Page 12 Plodder K28 / KW30 / KW55 WARNING: Operating materials can combust or explode. Avoid leakage of motor oil and fuel. Do not use ignition aids. Avoid naked flames and sparks. WARNING: Exhaust fumes affect the respiratory system with potentially fatal consequences. Ensure there is adequate ventilation. Only use appliance outdoors.
  • Page 13 Plodder K28 / KW30 / KW55 -Warm up period is complete - Load is turned off WARNING: Electric shocks cause injuries with potentially fatal consequences. The power generator must not be connected to other electric supply systems (e.g. public supply systems) or electrical generation systems (e.g. other power generators). You may connect the load with earthing type plugs (220V alternating current).
  • Page 14 Plodder K28 / KW30 / KW55 energy is cosφ (or power factor). It’s value is listed in the passport of the instrument. If cosφ doesn’t equal to 1, it’s necessary to divide it in cos φ to know energy consumption. Example: if there is a sign on the drill 500 W and cosφ...
  • Page 15 Plodder K28 / KW30 / KW55 provide its further no-failure operation it is necessary to make the following steps: - Use up all the old fuel completely, discharge the remaining one. - Clean the filter of the fuel valve. - Check the air filter. Change it if necessary. - Substitute the engine oil for the oil corresponding to the season.
  • Page 16 Plodder K28 / KW30 / KW55 4. Replace oil drain screw and tighten with wrench. Drain fuel tank Proceed as follows to empty generator’s fuel tank: 1. Place the catchment tank beside the generator. The catchment tank capacity varies depending on the model(6 or 26 litres). Push fuel valve switch to the OFF position.

  • Page 17: Trouble Shooting

    Plodder K28 / KW30 / KW55 Cleaning the air filter The air filter of the generator is cleaned as follows: 1. Remove air filter cover from air filter housing 2. Wash out the air filter element in a suitable container with kerosene. 3.
  • Page 18 Plodder K28 / KW30 / KW55 Starter motor defective *Check starter motor, replace if necessary Only model with electric start Battery defective Replace battery Battery charge too low Charge battery Circuit breaker in (OFF) position Put circuit breaker to (ON) position No output voltage Faulty capacitor *Change capacitor...

  • Page 19: Servicing The Power Generator

    Plodder K28 / KW30 / KW55 SERVICING THE POWER GENERATOR This section describes how to service the generator. Servicing and repair work not described in this section must be carried out by the manufacturer’s personnel. The following servicing work must be carried out in accordance with the corresponding periods. Intervals in operating hours, h Servicing work every 8 h...
  • Page 20 Plodder K28 / KW30 / KW55 Check condition and leak tightness of fuel lines and connections (1) Every 25 h for operation under heavy loads or high ambient temperatures. (2) Clean often in very dusty conditions or where there are high accumulations of foreign matter or during longer periods of use in long dry grass.

  • Page 21: Warranty/Exceptions From Responsibility

    WARRANTY This warranty is for all models of the instruments ADA Instruments. Warranty period for the instrument exploitation is 12 months after the date of original retail purchase. Product liability claims are accepted in condition that detected defects and complaints are claimed during warranty period that is fixed for the goods.

  • Page 22: Appendix 1. Warranty Card

    WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 12 months after the date of original retail purchase. During this warranty period the owner of the product has the right for free repair of his instrument in case of manufacturing defects. Warranty is valid only with original warranty card, fully and clear filled (stamp or mark of thr seller is obligatory).

  • Page 23: Appendix 2. Certificate Of Acceptance And Sale

    Certificate of acceptance and sale __________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________№_____________ name and model of the instrument Corresponds to ______________________________________________________________ designation of standard and technical requirements Data of issue _______________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ______________________ name of commercial establishment...
  • Page 24 Руководство по эксплуатации Электростанция бензиновая Модель: Plodder K28/KW30/KW55 Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM...
  • Page 25 Plodder K28 / KW30 / KW55 Содержание 1. Правила безопасности ............. 26 2.

  • Page 26: Правила Безопасности

    Plodder K28 / KW30 / KW55 ВНИМАНИЕ: Перед использованием электростанции внимательно ознакомьтесь с данной инструкцией. К использованию и обслуживанию электростанции допускается только квалифицированный и специально обученный персонал, ознакомленный с данной инструкцией. В этой инструкции содержится описание, правила безопасности и вся необходимая информация для правильной эксплуатации...
  • Page 27 Plodder K28 / KW30 / KW55 - Во время работы электростанция должна стоять на горизонтальной поверхности. - Внимательно изучите и запомните параграфы инструкции, касающиеся остановки электростанции и органов управления. Не допускайте к работе с электростанцией лиц, не ознакомившихся с инструкцией. - Не...
  • Page 28 Plodder K28 / KW30 / KW55 - Общая мощность подключаемых потребителей, по активной нагрузке, не должна превышать номинальной расчетной мощности электростанции. Общая мощность подключаемых потребителей, по индуктивной нагрузке, не должна превышать 0,5 от номинальной мощности электростанции. - Запрещается использовать электростанцию без глушителя, воздушного фильтра или при открытой крышке воздушного фильтра.

  • Page 29: Технические Характеристики

    Plodder K28 / KW30 / KW55 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Модель Plodder K28 Plodder KW30 Plodder KW55 Модель KM168F-1 KM170F КМ188F Тип Одноцилиндровый, 4-тактный, Одноцилиндровый, 4-тактный, Одноцилиндровый, 4-тактный, воздушное охлаждение воздушное охлаждение воздушное охлаждение Раб.объем 196 см 212 см 389 см Макс.

  • Page 30: Внешний Вид

    1. Крышка топливного бака 2. Топливный бак 3. Рычаг воздушной заслонки 4. Топливный кран 5. Воздушный фильтр 6. Рукоятка стартового тросика 7. Выключатель двигателя 8. Розетка ~220В 9. Розетка =12В 10. Маслоизмерительный щуп 11. Автоматический предохранитель 12. Вольтметр 13. Контакт заземления Plodder K28...
  • Page 31 Plodder K28 / KW30 / KW55 Plodder KW30 Plodder KW55...

  • Page 32: Работа С Прибором

    Plodder K28 / KW30 / KW55 РАБОТА С ПРИБОРОМ Генератор жестко связан с валом моторного привода. Моторный блок установлен на прочной платформе и имеет амортизирующую подвеску. Напряжение подается на стандартный брызгозащищенный разъем 220В/50Гц. Расчетная частота вращения регулируется автоматическим контрольным блоком AVR (Automatic-Voltage-Regulator). Автоматический контрольный...
  • Page 33 Plodder K28 / KW30 / KW55 Заправка электростанции Необходимо выполнять следующие условия: - Обеспечьте достаточную вентиляцию - Не допускайте протекания бензина - Выключите электростанцию - Дайте электростанции остыть - Остерегайтесь огня и искр - Не заправляйте бак до отказа - Используйте воронку - Используйте...
  • Page 34 Plodder K28 / KW30 / KW55 ВНИМАНИЕ: Непредусмотренный тип масла выводит двигатель из строя. Не используйте добавки к маслу. Выбирайте тип масла в зависимости от температуры воздуха. 1. Вывинтите маслоизмерительный стержень. 2. Вставьте воронку в заливную горловину (не входит в комплект поставки). 3.
  • Page 35 Plodder K28 / KW30 / KW55 ОСТОРОЖНО: Вдыхание выхлопных газов может привести к асфиксии и опасности для жизни. Обеспечьте достаточную вентлияцию. Не используйте прибор в закрытых помещениях. Горячие части прибора могут воспламенить горючие и взрывчатые вещества. Устанавливайте прибор вдали от горючих материалов и взрывчатых веществ. Перегрев и влажность ведут...
  • Page 36 Plodder K28 / KW30 / KW55 ОСТОРОЖНО: удары током могут быть смертельны. Не подключайте электростанцию к другим электросетям (например, к сети общего пользования) и системам выработки электроэнергии (например, к другим электростанциям). Потребители подключаются через стандартный разъем переменного тока 220В. 1. Поднимите крышку разъема. 2.
  • Page 37 Plodder K28 / KW30 / KW55 Пример: если на дрели написано 500 Вт и cosφ = 0,6, это означает, что на самом деле инструмент будет потреблять от генератора 500 : 0,6 = 833 Вт. Определив потребителей, необходимо сложить мощность всех планируемых одновременно к подключению приборов. МОЩНОСТЬ...
  • Page 38 Plodder K28 / KW30 / KW55 Подготовка и эксплуатация в зимнее время Зимним периодом эксплуатации считается такой период, когда температура окружающего воздуха устанавливается ниже +5ºС. Низкая температура окружающего воздуха затрудняет пуск двигателя, оказывает отрицательное влияние на работу всех его систем. Для подготовки электростанции и дальнейшей безаварийной его эксплуатации необходимо провести ряд мероприятий: - Выработать...
  • Page 39 Plodder K28 / KW30 / KW55 Слив моторного масла 1. Установите емкость для моторного масла вод винт для слива масла. В емкость для моторного масла должно входить не менее 1 литра. 2. Выверните винт и удалите его. 3. Слейте моторное масло. Сдайте отработанные горюче-смазочные материалы или их остатки на переработку согласно действующим...

  • Page 40: Устранение Неисправностей

    Plodder K28 / KW30 / KW55 Очистка воздушного фильтра 1. Снимите крышку воздушного фильтра с корпуса. 2. Выньте фильтр и промойте его в керосине. 3. Смочите фильтр моторным маслом и хорошо отожмите его. 4. Вставьте фильтр на место. 5. Установите крышку фильтра обратно. УСТРАНЕНИЕ...
  • Page 41 Plodder K28 / KW30 / KW55 Слишком низкие обороты двигателя Настройте обороты двигателя Выпрямитель Проверьте и при необходимости замените выпрямитель Низкое напряжение при нулевой Дефектный конденсатор Замените конденсатор нагрузке Замыкание или повреждение изоляции Проверьте сопротивление обмоток; при обмотки ротора или стартера необходимости...
  • Page 42 Plodder K28 / KW30 / KW55 Ослаблены крепежные винты Затяните все винты генератора или двигателя Замыкание в обмотке возбуждения или *Проверьте сопротивление обмоток, Посторонние звуки в блоке нагрузки при необходимости замените обмотку; проверьте блок нагрузки на замыкания, при необходимости замените блок нагрузки Дефектный...

  • Page 43: Техническое Обслуживание

    Plodder K28 / KW30 / KW55 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Обслуживание аппарата может производиться только квалифицированным персоналом. Всегда выключайте электростанцию и снимайте колпачок свечи зажигания. Проводите следующие работы по обслуживанию регулярно и с соблюдением указанных интервалов: Интервал работы электростанции, ч Работы каждые 8 ч каждые...
  • Page 44 Plodder K28 / KW30 / KW55 Замена топливного фильтра Проверка винтов, болтов и гаек Проверка герметичности топливопровода и состояния разъемов (1) При работе под сильной нагрузкой или при высокой температуре воздуха - каждые 25 ч (2) При сильно запыленном воздухе или при работе в высокой сухой траве проводите очистку чаще обычного. (3) Если...

  • Page 45: Гарантия/Освобождение От Ответственности

    K28 / KW30 / KW55 ГАРАНТИЯ Данная гарантия распространяется на модельный ряд техники ADA Instruments. Гарантийный срок эксплуатации инструмента составляет 12 месяцев со дня продажи в розничной сети. Претензии по качеству изделия принимаются только при условии, что обнаруженные недостатки и рекламация заявлены в течение гарантийного срока, установленного на изделие.
  • Page 46 - на естественный износ инструмента (полная выработка ресурса, сильное внешнее или внутреннее загрязнение); - на инструмент, работавший с перегрузками (длительная работа на максимальных оборотах), которые привели к тепловым задирам в цилиндро-поршневой группе; - на инструмент с тепловыми задирами в цилиндро-поршневой группе, возникшими вследствие его длительной эксплуатации на...
  • Page 47 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель _______________________________________________ Серийный номер ___________________Дата продажи_________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 12 месяцев со дня продажи. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющимся следствием...
  • Page 48 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ______________________________________________________________________________________________ ______________________________________________________________________________________________ _____________________________________________________________________________№_______________ НАИМЕНОВАНИЕ И ТИП ПРИБОРА Соответствует __________________________________________________________________________________ обозначение стандарта и технических условий Дата выпуска ___________________________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ___________________________________________________Дата продажи ______________________...
  • Page 49 MEASUREMENT FOUNDATION WWW.ADAINSTRUMENTS.COM...
