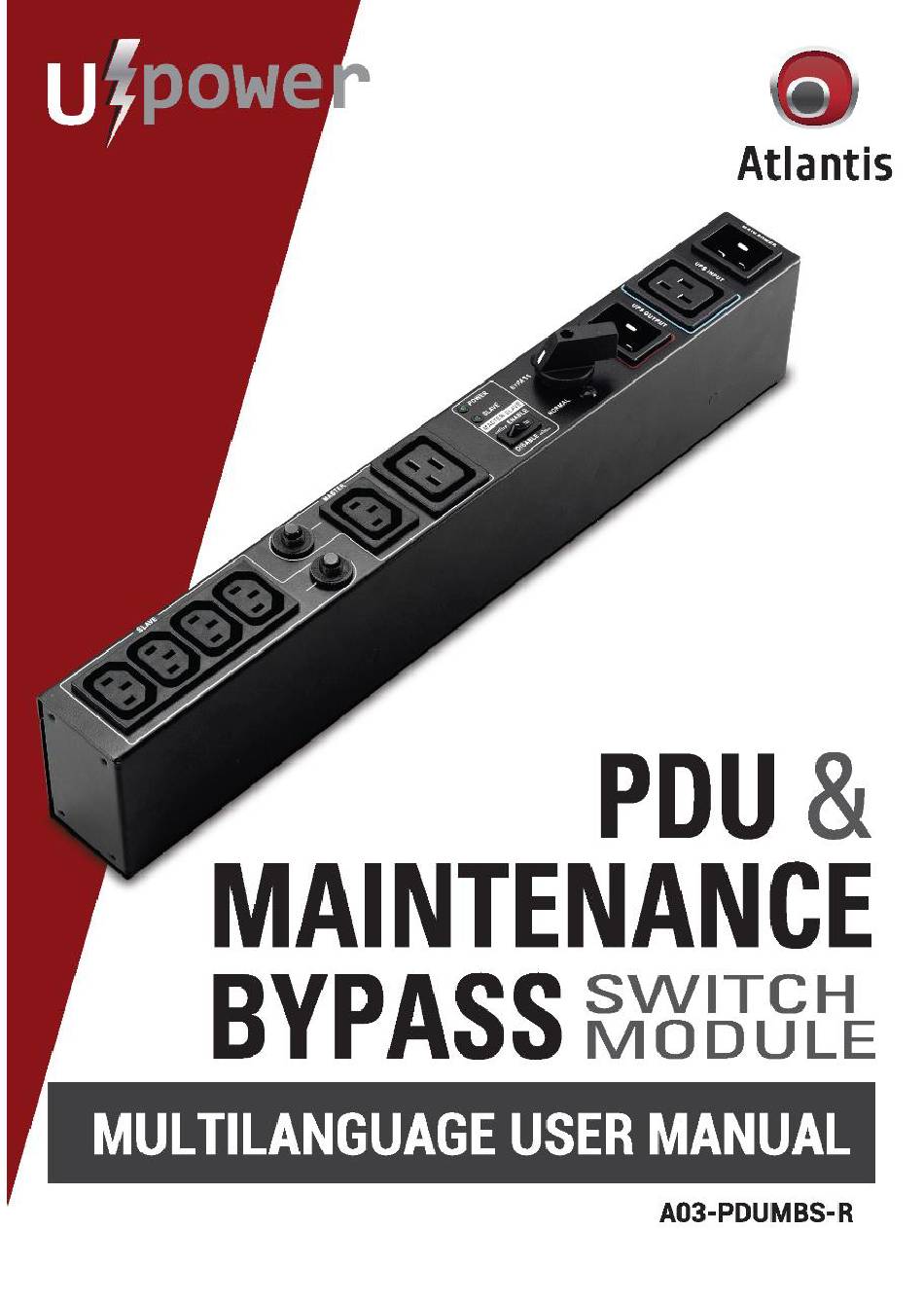

Summary of Contents for Atlantis U power A03-PDUMBS-R
- Page 2 ITALIANO Questo prodotto è coperto da garanzia Atlantis On-Site della durata di 2 anni. Per maggiori dettagli in merito o per accedere alla documentazione completa in Italiano fare riferimento al sito www.atlantis-land.com. ENGLISH This product is covered by Atlantis On-Site 2 years warranty. For more detailed informations please refer to the web site www.atlantis-land.com.
-
Page 3: Table Of Contents
ITALIANO Manuale d’Uso ..................8 1.0 INTRODUZIONE AL PRODOTTO ..........8 1.1 Verifica Iniziale ................. 8 1.2 Contenuto della confezione ............8 1.4 Collocazione Rack/Muro dell’unità ..........9 2.0 INSTALLAZIONE e CONFIGURAZIONE........10 2.1 Pannello Posteriore ..............10 2.2 Connessione alla rete elettrice ..........11 2.3 Connessione all’UPS .............. - Page 4 APPENDIX A: SUPPORT ..............23 A.1.1 Support ................23 Technical Features ................24 A03-PDUMBS-R_MX01(rel 19.0)(2-2020)
- Page 5 Atlantis. Tutti i nomi di produttori e dei prodotti e qualsiasi marchio, registrato o meno, menzionati in questo manuale sono usati al solo scopo identificativo e rimangono proprietà...
- Page 6 Attenzione: Durante l’installazione del prodotto verificare che la somma delle correnti di dispersione non ecceda 3,5mA. Restrizioni di responsabilità Il software di controllo, ove presente, è dato in licenza. Atlantis non offrirà supporto sull’utilizzo/installazione né potrà essere ritenuta responsabile per malfunzionamenti e/o perdita di dati da questo generati.
- Page 7 Il dispositivo deve essere stoccato in un ambiente ventilato e secco (con un basso valore di umidità). Preparazione Al fine di evitare rischi di incendi o shock elettrici, disporre l’apparato in ambiente indoor con temperatura ed umidità controllate e privo di agenti conduttori di ogni genere.
-
Page 8: Manuale D'uso
Manuale d’Uso La ringraziamo per aver scelto un apparato Atlantis. Si raccomanda la lettura completa di questo manuale prima di utilizzare il prodotto. Questo manuale va conservato. 1.0 INTRODUZIONE AL PRODOTTO Maintenace ByPass Switch Esterno metallico per manutenzione sino a 3KW con funzione PDU. -
Page 9: Collocazione Rack/Muro Dell'unità
Al fine di evitare rischi di incendi o shock elettrici, disporre l’apparato in ambiente indoor con temperatura ed umidità controllate e privo di agenti conduttori di ogni genere. Si ricorda inoltre che: Il dispositivo è da usarsi esclusivamente in ambienti chiusi (indoor). -
Page 10: Installazione E Configurazione
2.0 INSTALLAZIONE e CONFIGURAZIONE Prima di iniziare l’installazione è opportuno effettuare un’ispezione del dispositivo. Controllare che tutti gli accessori siano presenti e nulla risulti danneggiato. Conservare l’imballo per usi futuri. 2.1 Pannello Posteriore In basso è riportato il pannello del dispositivo. Identificativo Utilizzo Uscite MASTER (IEC 320 C13/C19). -
Page 11: Connessione Alla Rete Elettrice
2.2 Connessione alla rete elettrica Connettere il socket (identificativo 6) alla presa a muro. Il LED power si accenderà per indicare la corretta presenza della rete elettrica. Il LED si spegnerà in assenza di rete elettrica. 2.3 Connessione all’UPS Collegare il socket (identificativo 3) all’uscita dell’UPS. Collegare il socket (identificativo 4) all’ingresso dell’UPS. - Page 12 Al fine di limitare i consumi elettrici, il dispositivo (quando la funzione Slave è attiva) scollega i carichi connessi alle prese Slave quando non rileva assorbimento dalle prese Master. Si faccia riferimento agli schemi seguenti: Computer collegati alle uscite Master Periferiche collegate alle uscite Slave Quando i carichi connessi alla prese Master sono spenti il dispositivo spegnerà...
-
Page 13: Uso Dispositivo
3.0 USO DISPOSITIVO procedure sotto riportate vanno seguite scrupolosamente al fine di limitare problematiche dovute alle fasi di alimentazione. 3.1 Attivazione del Maintenance Bypass Switch (ByPass) Prima di attivare il Maintenance ByPass Switch verificare che il led Power sia acceso. Spostare l’UPS in modalità... -
Page 14: Appendice A: Supporto
A.1.1 Supporto Offerto Per qualunque altro problema o dubbio sul funzionamento del prodotto, è possibile contattare il servizio di assistenza tecnica Atlantis tramite l’apertura di un ticket on- line sul portale http://www.atlantis-land.com/ita/supporto.php. Nel caso non fosse possibile l’accesso al portale di supporto, è altresì possibile richiedere assistenza telefonica al numero 02-93550066 (consultare il sito per verificare gli orari in cui il servizio viene erogato). - Page 15 Copyright The Atlantis logo is a registered trademark of Atlantis. All other names mentioned mat be trademarks or registered trademarks of their respective owners. Subject to change without notice. No liability for technical errors and/or omissions. IMPORTANT SAFETY INSTRUCTIONS This manual contains important safety instructions. Please follow all instructions carefully during installation.
- Page 16 Caution: Do not try to repair the unit yourself, contact your local supplier or your warranty will be void. Caution: Before carrying out any kind of service and/or maintenance, disconnect the batteries and verify that no current is present and no hazardous voltage exists in the terminals of high capability capacitor such as BUS-capacitors.
-
Page 17: Manual
MANUAL Congratulations on your purchase of Atlantis MBS/PDU. This manual discusses how to install and use this device. This manual contains important safety instructions. Please follow all instructions carefully during installation. Read this manual thoroughly before attempting to unpack, install or operate. -
Page 18: Rack Mount/Wall Mount The Unit
Do not let liquid or foreign objects enter the product. To eliminate any overheating of the device, keep all ventilation openings free from obstruction and do not place any foreign objects on top of the device. 1.4 Rack Mount/Wall Mount the Unit The module can be mounted to a 19”... -
Page 19: Installation And Setup
2.0 INSTALLATION and SETUP Before installation, please inspect the unit. Be sure that nothing inside the package is damaged. Please keep the original package in a safe place for future use. 2.1 Rear Panel Explanation Number Explanations Master output receptacle (for connecting a computer) (IEC 320 C13/C19). -
Page 20: Connect To The Wall Outlet
2.2 Connect to the Wall Outlet Plug the input power cord of the unit to the wall outlet. The Power LED will light up when the mains is normal. The Power LED will be off while power failure. 2.3 Connect UPS Connect a power cord from UPS input to UPS input socket on the unit. - Page 21 on. If the master device is no longer drawing current, it will automatically shut down the power to the Slave output receptacles. Please refer to below charts for detailed equipment connection. Plug computer into Master Output Receptacle Plug peripherals into Slave Output Receptacle When the computer is turned off, the Master output receptacle shuts off power to the slave output receptacles.
-
Page 22: Operation
3.0 OPERATION 3.1 Transfer to Maintenance Bypass Before transferring to maintenance bypass, make sure the Power LED is lighting. Move the UPS must in Bypass mode. Transfer the rotary bypass switch from “Normal” to “Bypass”. At this time, all connected devices are powered by the utility power directly. You may turn off the UPS and disconnect two cables connecting to UPS. - Page 23 APPENDIX A: SUPPORT A.1.1 Support For technical questions and support, please contact our help-desk by ticket on http://www.atlantis-land.com/ita/supporto.php. For generic informations, please send an e-mail to info@atlantis-land.com. For presales informations, please send an e-mail to prevendite@atlantis-land.com. Atlantis Website: http://www.atlantis-land.com Email:...
- Page 24 Technical Features Model A03-PDUMBS-R Release Rel 19.0 Power Rating(W) 3000 (16A) Voltage Rating 208/220/230/240VAC Power Led (Green) Master/Slave Function LED (Green) ADVANCED Master/Slave Mode (energy saving). If Master power consumption is lower than 20W, all Slave outlets will be shut down (if Master/Lave function is enabled) CONNECTIONS Output Slave 4 xIEC 320 C13(10A) OUTLET...
- Page 26 Atlantis via C. Chiesa, 21 Pogliano Milanese (MI) 20010 Italy info@atlantis-land.com...
