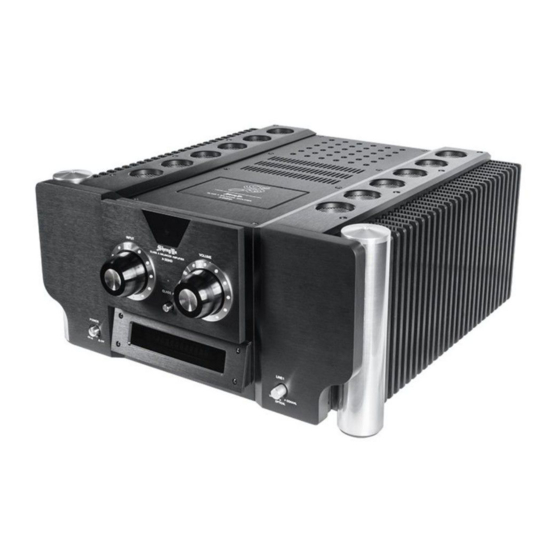

SHENGYA A-203HD User Manual

Class a balanced hybrid amplifier
Hide thumbs

Advertisement

Quick Links

Download this manual
ZHONGSHAN SHENGYA AUDIO ELECTRONIC CO.,LTD
Address:No.8,Guangjin Heng Street,Min'an South Road,
Xiaolan Town,Zhongshan City,Guangdong Province
Tel:0760-22109328/22109821
Fax:0760-22109328
E-mail:info@shengya-audio.com
中山市声雅音响电器有限公司
地址:广东省中山市小榄镇民安南路广进横街8号
电话:0760-22109328/22109821
传真:0760-22109328
邮箱:info@shengya-audio.com
www.shengya-audio.com
因产品改进， 规格及外观如有小许变化， 恕不另行通知， 最终解释权归声雅音响电器有限公司所有。
VER: S2.0
声雅微信公众号
声雅微信客服号
ShengYa WeChat
ShengYa WeChat
Official Accounts
Customer service
使用说明书
/ User's Manual
A-203HD
甲类合并式全平衡放大器
Class A Balanced Hybrid Amplifier

Advertisement

loading
Need help?

Need help?

Do you have a question about the A-203HD and is the answer not in the manual?

Questions and answers

Related Manuals for SHENGYA A-203HD

Summary of Contents for SHENGYA A-203HD

  • Page 1 A-203HD 甲类合并式全平衡放大器 Class A Balanced Hybrid Amplifier ZHONGSHAN SHENGYA AUDIO ELECTRONIC CO.,LTD Address:No.8,Guangjin Heng Street,Min'an South Road, Xiaolan Town,Zhongshan City,Guangdong Province Tel:0760-22109328/22109821 Fax:0760-22109328 E-mail:info@shengya-audio.com 中山市声雅音响电器有限公司 地址:广东省中山市小榄镇民安南路广进横街8号 电话:0760-22109328/22109821 传真:0760-22109328 邮箱:info@shengya-audio.com 声雅微信公众号 声雅微信客服号 使用说明书 / User's Manual ShengYa WeChat ShengYa WeChat www.shengya-audio.com Official Accounts...

  • Page 2: Table Of Contents

    中文 目 录 感 谢 CONTENTS 感谢您购买声雅音响的 Hi-Fi 产品 ! 我们相信， 对高品位音响产品的不懈追求， 是我们的责任， 也是您的理想。 为使A-203HD甲类合并式全平衡放大器更好地发挥它的性能， 给你带来更大的乐趣， 我 们建议您在连接及操作本系统之前， 认真阅读本说明书。 中文 性能特点························································ 安全 警告 CHARACTERISTICS ······································· 前面板功能···················································· FRONT PANEL FUNCTION ···························· 警告:为防止起火或触电事故,请不要让机器暴露在雨中或潮湿环境里。 机内有危 后面板功能···················································· 险的高电压配件,因而不要打开机盖维修时只可委托给合资格的维修人员。 BACK PANEL FUNCTION ······························· 系统连接························································ 危险电压:为减少电击危险,请勿擅自拆卸盖子(或后板)。...
  • Page 3 性 能 特 点 前面板 功能 A-203HD甲类合并式全平衡放大器是代表我公司多年来对晶体管/电子管功放开发设计经验和制造能力 的综合表现。 采用了国际上众多的高级音响产品制造商和发烧友所认同的全平衡放大电路,令音质、 音色、 音场 音量按钮 的表现达至业界相当高的水准。 此旋钮用作音量控制;向右旋时音量增大,向左旋时音量减少。 注意:0dB为音量最大,-99dB为音量最小。 音量设置在0到-19dB之间时关机后不作记忆 前级音量控制采用美国水晶公司制造的电子音量控制芯片CS3310,令声道之间误差电平控制在0.5dB之 (重启后音量会恢复在-40dB)。 音量设置在-20到-99dB之间时关机后重启会有记忆。 内,大大优于四联机械式电位器±3dB控制精度。 后级输入级由电子管作差分电压放大,名品晶体管作第二级差 分电压放大,末级由32支大功率晶体管组成强大功率输出级,轻易推动低至2欧姆阻抗的大型音箱。 电源开关按钮 机内放置带屏蔽盒的环形大功率变压器,整个变压器由环氧树脂充填,有效地减少变压器工作时所产生的 此开关用于接通或切断整机交流电源。 振动噪声干扰,两声道独立使用音响专用滤波电容和整流器,总容量高达12万微法， 每声道250W8Ω纯甲类输出 功率, 除了细腻润厚音色表现之外还有力拔山河的音质表现。 显示屏 本机可作独立后级功率放大器使用， 可选用LINE5信号输入档位连接其它前级作前后级放大器使用， 提供 显示机器的各种工作状态和数据。 平衡与不平衡两种输入接口。 注意:开机预热时间为28秒， 显示屏显示“PROTECT” 本机带有光纤， 同轴， USB数码接口。 USB使用美国"XMOS"方案， 解码芯片采用ES9038Q2M。...
  • Page 4 不 平 衡 接 线 法 按钮按下时是XLR音频信号输入， 复位时是RCA音频信号输入。 ANALOG OUTPUT BALANCED BALANCED 左声道输出接线柱 CD唱机 可连接阻抗为4-8Ω的音箱; 设有两组接线柱, 可进行双线分音接法; 信号源(CD唱机)的音频输出端子RCA(不平衡)与左,右 其中红色为正极, 白色为负极。 声道输入端子RCA对应连接。 (本机设有三组RCA音频输入端子) A-203HD功放 USB数码输入端子 此端子用作连接数字设备的USB接口。 (电脑/数播等) LINE 5 MAX 注意:苹果系统， 数码播放器免装驱动， window系统需要到声雅官网下载中心下载驱动并 安装。 (http://www.shengya-audio.com/downloads.html) SPEAKER SPEAKER 右声道输出接线柱连接右声道音箱。 ANALOG INPUT 光纤数码输入端子 LINE 1 (可采用普通接法或双线分音接法;如图示普通接法) 此端子用作连接数字设备的光纤接口。...
  • Page 5 CD唱机 ANALOG OUTPUT BALANCED BALANCED CD唱机 信号源(CD唱机)的音频输出端子RCA(不平衡)与单独 前级 信号源(CD唱机)的音频输出端子XLR(平衡)与左,右声 一台前级音频输入端子RCA对应对接。 道输入端子XLR对应连接。 INPUT OUTPUT (本机设有一组XLR音频输入端子) 前置放大器RCA音频输出端子与本机 “LINE 5 MAX档” A-203HD功放 音频输入端子连接， 输入选择对应设LINE 5档。 (此时本机作为两声道纯后级使用) LINE 5 MAX 右声道输出接线柱连接右声道音箱。 SPEAKER SPEAKER A-203HD功放 (可采用普通接法或双线分音接法;如图示普通接法) ANALOG INPUT LINE 1 右声道输出接线柱连接右声道音箱。 LINE 5 MAX (可采用普通接法或双线分音接法;如图示普通接法)
  • Page 6 遥控器 遥控器 按 键说 明 使用 准备 使用 操作 (增益按键) GAIN(前级增益): 用户可根据音源的输出电平高低来选择0dB或-8dB档位; 当音源输出电平过高时(超过2.5V),请选择-8dB档位。 遥控器有效距离大约7米之内。 (左右声道输出平衡度控制按键) BAL-L、 BAL-R: 按动BAL-L键时,左声道音量增加;按动BAL-R键时,右声道音量增 遥控器的接收角度为30度之内。 推出电池盒 加;此功能用作修正由于听音环境或音箱系统造成的左右声道音量 不平衡。 控制范围为0至10dB但在正常使用情况下应调整为0dB。 不可将机器的遥控感应器置于阳光或强光直射之 下;因这会导致遥控器无法操作。 :(静音按键) MUTE 按一下此键,机器停止信号输出;再按一下此键则恢复信号输出。 将纽扣电池插入电池 遥控感应器 BALANCED、 LINE 1、 LINE 2、 LINE 3、 LINE 4、 LINE5: （信号输入选择按键）...
  • Page 7 注意事 项 故障指 导 异常 现 象 原因 解 决 方法 1.电源线没接好 请将本机放置于通风良好以及干燥 机器上不能放置带液体的容器(如花 1.接好电源线 显示屏不亮 2.交流保险管熔断 2.请合格维修人员更换保险管 的地方工作， 不要放置在阳光直接照 瓶、 水杯、 油瓶等)， 更不可将任何类 3.电源开关未按下 3.按下电源开关 射或靠近热源地方； 并注意支承机器 型的液体洒入机器内， 这会造成短路 的柜台四周要有一定空间， 10cm内 或漏电事故。 无 1.音量旋钮在最小位置 1.将音量调整到适当位置 无任何障碍物； 以便机器通风散热。 声 2.输入信号线没有接好 2.接好输入信号线...
  • Page 8 9.低电平输入灵敏度 ················· : 250 mV and your ideal. 3.USB支持系统 ························· : 苹果、 window、 数码播 In order to make A-203HD(Class A Balanced Hybrid Amplifier) better performance and 放器等系统 bring you greater pleasure, we recommend that you read this manual carefully before (LINE 5档)

  • Page 9: Characteristics

    ±3dB.The power amplifier input stage is made of electronic tubes for The appearance design of the A-203HD power amplifier is designed to reflect the differential voltage amplification, and famous transistors are used for the second main purpose of the product connotation.

  • Page 10: Front Panel Function

    Note: Apple system and the digital player is free of driver installation, and the window system needs to go to the download center of Shengya official website to download the driver and install it.(http://www.shengya-audio.com/downloads.html) SCREEN OPTICAL DIGITAL INPUT TERMINAL Display various working status and data of the machine.

  • Page 11: Remote Control

    REMOTE CONTROL REMOTE CONTROL Function Description Preparation Use Operation GAIN The user can choose the 0dB or -8dB gear according to the output level of the audio source; When the output level of the audio source is too high (over 2.5V), please select the -8dB range. The effective distance of the remote control is about 7 meters.

  • Page 12: System Connection

    SYSTEM CONNECTION SYSTEM CONNECTION RCA WIRING METHOD XLR WIRING METHOD ANALOG OUTPUT ANALOG OUTPUT BALANCED BALANCED BALANCED BALANCED The RCA audio output terminal of the signal source The XLR audio output terminal of the signal source (CD player) is connected to the left and right channel (CD player) is connected to the left and right channel RCA input terminals correspondingly.

  • Page 13: Precautions

    SYSTEM CONNECTION PRECAUTIONS PURE POWER AMPLIFIER WIRING METHOD ANALOG OUTPUT BALANCED BALANCED Please place the machine in a Do not place containers with liquids (such as vases,water cups, oil bot- well-ventilated and dry place for The RCA audio output terminal of the signal source work.Do not place it in direct sun- tles,etc.) on the machine, and do (CD player) is connected to a preamplifier RCA audio...

  • Page 14: Fault Guidance

    FAULT GUIDANCE PARAMETERS 7.Harmonic Distortion ················· : ≤0.1%(1kHz 1W) ABNORMAL REASON SOLUTION 1.Optical,coaxial digital support ···· : 16-24Bit,44.1-192kHz, DOP64 1.The power cord is not connected properly 1.Connect the power cord The screen 2.AC fuse blown 2.Ask qualified maintenance personnel to replace the fuse 8.Signal To Noise Ratio ·················...
