TRIAN
Installation&Maintenance Instructions
Montaj&Bakım Kılavuzu
REV 0/21.01.2021
A
B
C
Mm/ Inch
Mm/ Inch
Mm/ Inch
400
MIN 30
200
15
3
MIN 1
3
7
7
/4
/16
/8
2.
B
C
1.
A
D
D
A
A
4xM8 Nuts
4xM8 Washers
S13
25 Nm
1.
1
ANKRAJ
D
ANCHOR
Mm/ Inch
Mm/Inch
92
M8x200
3
5
M0
5
x 7
7
/8
/16
/8
D
D
1.
4xM6 Setscrew
S3
2
3 Nm
2XM5 Head Bolt
S3
3
4 Nm
2.
4
5
6
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for HEPER TRIAN
Summary of Contents for HEPER TRIAN
- Page 1 Heper Lighting Uygurlar Cd. No:1, 06935 & Organize Sanayi Bölgesi/Sincan/Ankara Turkey Tel: +90 312 267 54 30 Fax : +90 312 267 54 31 info@hepergroup.com www.heperlighting.com ANKRAJ ANCHOR Mm/ Inch Mm/ Inch Mm/ Inch Mm/ Inch Mm/Inch MIN 30 M8x200...

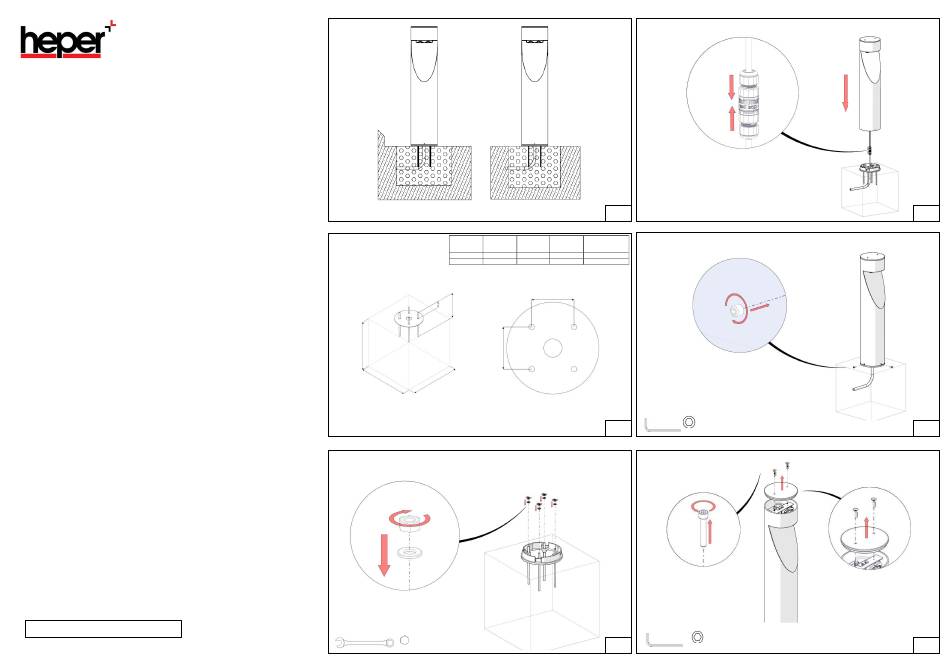

- Page 2 Türkçe MONTAJ TALİMATLARI Ürününün zemine montajını yapmak için; Ürünün montaj yapılacağı zemin düz olmalıdır. Verilen beton ölçülerine göre zemindeki boşluk ayarlanır. 2.1. Ürünün bağlantı deliklerini hizalamak için, ankraj plakası görseldeki gibi kullanılır. 2.2. Ankraj saplaması, beton içerisine zeminden minimum 30 mm yukarıda olacak şekilde sabitlenir.
- Page 3 Bollard is fixed from the sides with the help of setscrew bolts with 3 Nm torque. * EYE SAFETY WARNING (4 Pieces, M6 Setskur Bolt). Trian luminaire is classified under “EXEMPT GROUP” Accesing LED Driver; according Note: Before starting this process, the electrical connection to the product to photobiological safety standard IEC/EN 62471.
