(RAF-19, RAF-22, RAF-24)
使 用 此產品 前 ，請 詳 細閱讀 本 說明書

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RAF-19 and is the answer not in the manual?

Questions and answers

Summary of Contents for Cinetron RAF-19

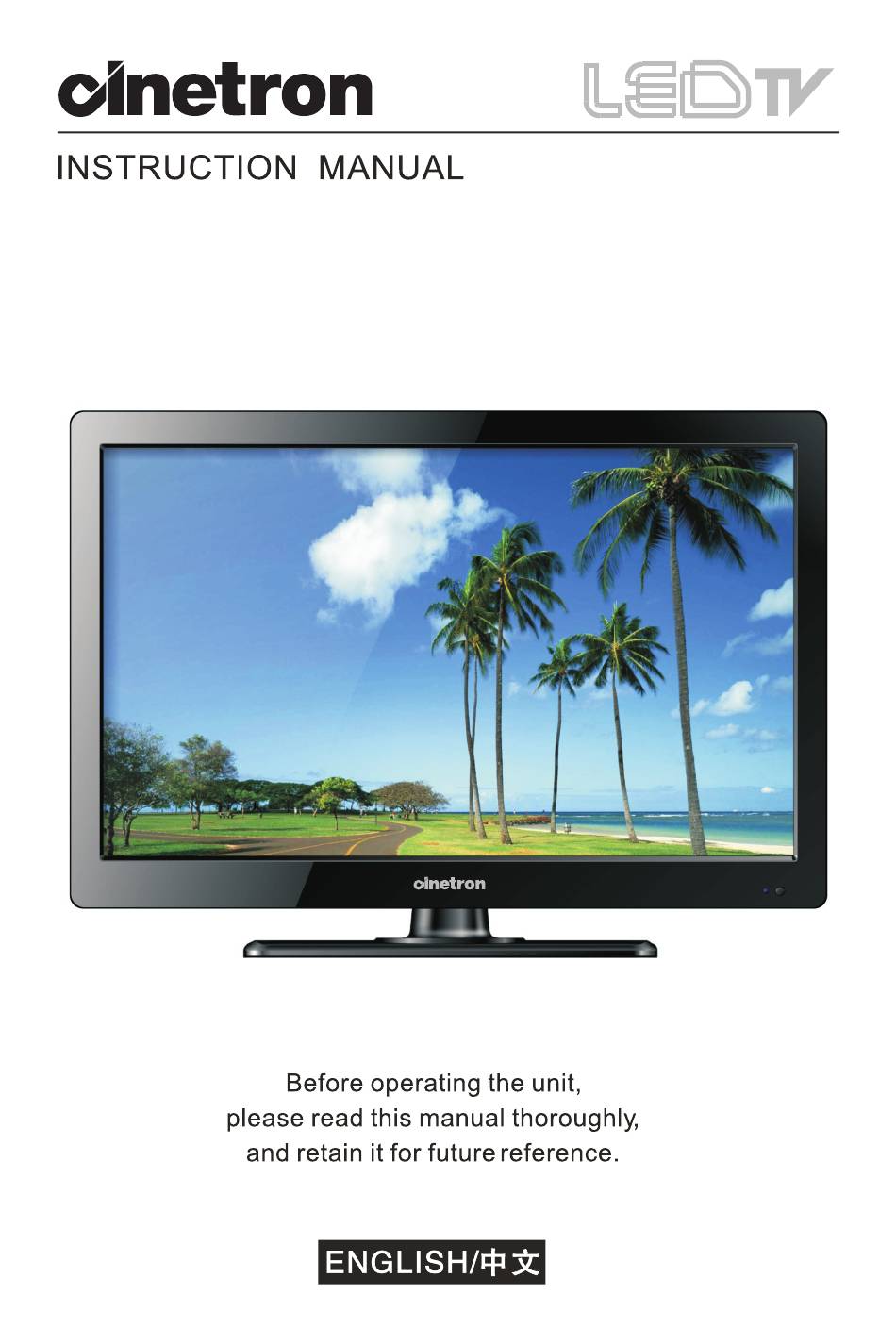

  • Page 1 (RAF-19, RAF-22, RAF-24) 使 用 此產品 前 ，請 詳 細閱讀 本 說明書...

  • Page 2: 警 告

    警 告 1.請不要自行拆開機器，否則可能造成嚴重損壞。 2.任何拆卸修理都必須由專業技術人員進行。 3.謹防觸電。 警告：爲了防止電擊，請不要打開後蓋。機殼內部無任何附加備件。 如有問題請和我們的服務人員聯系。 提醒你注意該處可能有高壓，需要小心，以免受到電擊。 提醒你該處為非常重要的部件，如果需要進行更換等操作，需要參 照相應的技術說明資料。 此設備不能放置或曝露在滴水及灑水地方。 這個插頭被用作斷電裝置，並時刻保持其操作正常。...

  • Page 3: 安 全防 護

    安 全防 護 請不要把電視機放置不穩的地方，防止跌落。 請不要使電視暴露在太熱，太冷或者潮濕的環境中。 防止電視機直接在陽光下暴曬，或者靠近熱源。 請不要把電視機放入任何液體中。 請不要使任何物品進入電視機內部，不要把容器放在電視機頂部。 在雷雨天氣（尤其有閃電時）請拔出電源插頭和天線。 請不要使電源線被壓住，也要防止各種電線糾結纏繞在一起。 防止超負荷用電引起火災。 請使用乾燥柔軟的布清潔電視機。 如果您的電視機出現問題，請不要自行拆卸，應聯繫售後服務人員。 如果遙控器長時間不使用，請取出電池並存放在乾燥的地方。 防止遙控器掉落。 如果該液晶電視機是用於室外展示，請做好各項防護措施避免意外。 如果要掛在牆上或天花板上，請聯絡代理商。 此設備符合FCC標準，請參考以下兩點：（1）此設備不會引起干擾。 （2）此設備會受接收到干擾，也包括因為人為的錯誤操作引起的干擾。 此設備需要防水，請勿將盛滿水或其他液體的容器靠近電視機，比如花瓶等。 此設備不宜長時間不間斷地工作。 如果長時間不使用電視機，請將電源線拔出。 裝置建設應當連接到一個電源插座出口或保護接地連接。 在主電源插頭或電器耦合器作為斷開裝置，斷開裝置應該保持隨時可操作性。 基 本操 作 開關機 如果電視機螢幕未亮，請按遙控器上的POWER鍵開機。 如果您需要關機，請按遙控器上的POWER鍵。 如果您需要完全關機，請拔出電源線。 自動待機功能 1.在TV/AV狀態下，如果15分鐘內無信號輸入，電視機將會進入待機狀態。 2.在PC狀態下，如果2分鐘內無信號輸入，電視機將會進入待機狀態。 關機記憶功能 1.對電視機圖像和聲音的設置等都會在開機前自動保存，下次開機之後將自動 使用自定義的設置。 信號源使用須知 1.如果使用PC輸入信號，請將PC顯示的分辨率調整到以下狀態： （1 9 20X1080 60Hz，1680 1050 60 ，...

  • Page 4: Table Of Contents

    目錄 警 告 ..........................安 全防 護 ........................基 本操 作 ........................目 錄 ..........................底 座安 裝 ........................控 制面 板 說 明 ......................端 子功 能 接 線 圖 ......................遙 控器 使 用 說 明 ......................更 換電 池 ........................

  • Page 5: 底座安裝

    底座安裝 產品為拆底座包裝，底座安裝步驟如下： 1. 取出底座 基板，如圖1所示 保持 與 水平30度角。 2. 取出 電視機，將 電視機螢屏朝上平放于 桌面，保持與 水平180度角,如圖2所示。 3. 請將底座 基板插入電 視機立柱，右手扶住電視機,左手扶住底座基板并逆時針旋轉30度。 當聽到“咔”的一聲響，說明 安裝成功 ，如 圖3/4所示。 4. 取出產品 附隨的螺絲，插入如 圖5所示安裝位置并 擰緊。 (注：取一塊 護墊或柔軟的桌布放 於工作臺 上，避免損壞電視機。)

  • Page 6: 控制面 板說 明

    控制面 板說 明 控 制面 板 上的按 鈕 位於電 視 機的側 面 。 各個按 鍵 功能介 紹 電源開關鍵，開啓/關閉電源 INPUT 信號源選擇鍵 MENU 菜單快捷鍵，打開或關閉菜單畫面 CH- * 模擬電視、數字電視減頻道快捷鍵，減小節目頻道號、選擇菜單中上一個選項 CH+ * 模擬電視、數字電視加頻道快捷鍵，增加節目頻道號、選擇菜單中下一個選項 VOL- OSD選項的值 減小聲音快捷鍵，減小音量、進入下級菜單和減小 VOL+ OSD選項的值 加大聲音快捷鍵，增加音量、進入下級菜單和增加 CH+/CH- *有 關 數 碼 電 視 轉 台 ， 須 於 數 碼 電 視 畫 面 中 用 遙 控 器 上 按鍵切換頻道...

  • Page 7: 端子功能接線圖

    端子功能接線圖 D V D AMP. HDMI2 USB2 USB1 PC Audio S-Video 端子名稱 功能描述 可播放多媒體文件 USB1, USB2 高清輸入端子 HDMI1, HDMI2 連接電腦的VGA輸入端子 連接電腦的VGA音頻輸入端子 PC Audio 分量視頻輸入端子 YPbPr 分量音频輸入端子 YPbPr-L/R S-VIDEO S-VIDEO視頻輸入端子 同軸音頻輸出 COAX 複合視頻輸入 VIDEO 複合視頻音頻輸入 Audio in-L/R 連接視頻及數字電視天綫網絡 耳機輸出端子 Earphone 連接電源轉換器...

  • Page 8: 遙 控器 使 用 說 明

    電源開關機，按一次開啓電視機再按一次則關閉電視機。 POWER 靜音鍵，按一次關閉聲音再按一次恢復聲音。 MUTE 頻道選擇鍵，鍵入0-9頻道。 數碼電視和模擬電視切換鍵。 ATV/DTV 返回到前一次觀看的節目。 RECALL 聲音加減鍵，可以加減音量。 VOL +/- ATV/DTV RECALL 圖像模式鍵，可選擇不同的圖像模式。 P.MODE LIST SOURCE 聲音模式設置。 S.MODE 輸入信號源切換。 SOURCE 頻道加減鍵，可以增減節目頻道號。 CH +/- NICAM 使用這些按鈕可選擇螢幕選單中的 SUBTITLE 項目，並可變更選單中的值。 P.MODE S.MODE 麗音按鍵。 NICAM PLAY/PAUSE STOP REPEAT 菜單鍵，打開主菜單。 MENU PREVIOUS NEXT 選擇圖像大小。...

  • Page 9: 更 換電 池

    更換遙控電池 裝入AAA電池 按此方式打開遙控 注意電池的正負極 電池後蓋 注意： 如果將在較長時間內不使用 遙控器，請取出電池並將其 存放在陰涼乾燥的地方。 對損壞或漏液的電池要小心 處理。如果手接觸了泄漏的 化學液體，請用肥皂將手洗淨。 廢舊電池不要隨意丟棄，應 參閱當地的電池回收或廢品 處理制度。 合上電池蓋...

  • Page 10: 連接天線

    連接天線 爲了接收電視節目信號，電視須連接以下信號源之一： 室外天線 有線電視線 衛星廣播網絡 電視機後面 1.建議使用75Ω同軸天線，將天線插入電視機後面RF端子孔內。 2.如果您使用室內天線接收信號，請調節天線的位置使之清晰。 天線 注意：安裝液晶電視機時，請與天線供應商確定正在使用標準的75Ω的同軸天綫，否則 存在影響畫面質素，接收性能，或破壞內部零件，使本電視不能正常作業*。 * 如非正確使用所導致的功能，零件損壞均不在保用範圍。...
  • Page 12 頻 道 1.按 “MENU” 鍵後， 再按 或 鍵選擇 “頻道” 菜單選項。 2.按 OK 鍵或 鍵選擇 “頻道設置” 菜單的選項。 3.按 鍵或 OK 鍵進入子菜單。 頻道 自動搜台 數碼電視手動搜台 電視手動微調 節目設置 EXIT MENU 自 動 搜 台 、 鍵來選擇 “開始” 或 “取消” 。 1.按 2.按 OK 鍵來確認開始進行自動搜台或取消自動搜台，進行自動搜台將自動搜索電視 頻道。 然後選擇開始搜索.
  • Page 13 1.按 鍵或 鍵選擇該菜單選項。 2.按紅色鍵刪除頻道。 3.按綠色鍵對頻道重新命名。 注意：只有TV頻道才能重命名，按 鍵或 鍵選擇字符， 再按 鍵或 鍵來改變字符。 4.按黃色鍵去移動頻道選項的位置。 注意：電視節目清單裡的選項只能在此清單中移動。 5.按藍色鍵設置跳過頻道(即用CH+或CH-選台時不會被選中， 只有直接輸入數字才會被選中)。 6.按“FAV”鍵來設定常看的頻道。...
  • Page 14 2.按 或 鍵選擇“影像”菜單的選項。...
  • Page 15 1.按 “MENU”鍵後，再按 或 鍵選擇聲音菜單。 或 鍵選擇菜單選項。 2.按 SPDIF輸出 E N T E R E X I T M E N U → → → → ( E Q EQ 120 Hz EQ 500 Hz EQ 1.2K Hz EQ 3K Hz E N T E R E X I T M E N U...
  • Page 16 時間 時 鐘 - - - - - - - - 睡 眠 關 機 關 E X I T M E N U 時 鐘：自動讀取數碼電視時鐘顯示。 睡 眠 關 機 ： 按 或 鍵 設 定 睡 眠 關 機 時 間 ： 關→10分鐘→20分鐘→30分鐘→60分鐘→90分鐘→120分鐘→180分鐘→240分鐘...

  • Page 17: Dvr文件系統

    DVR文 件系 統 (此 功能 只在 數字 電視模 式及 需配 合U S B硬盤 設備) 1.按遙控器上的 “ MENU ” 鍵進入OSD功能表，然後按“ ”鍵選擇“選項”菜單。 2.按遙控器上的“ ”或者“OK”鍵進入“選項”功能表設置,按“ ”鍵選擇“DVR文 件系統”，然後按“ ”或者“OK”鍵進入及調整選項值。 3.按“MENU”鍵返回上級菜單。 DVR文件系統 選擇磁盤 檢測刻錄文件系統 開始 USB磁盤 選擇磁盤 格式化 時移空間設置 按“ ”鍵選擇“選擇硬盤”選項，然後按“ ” U盤速度 或者“OK”鍵進入設置。 按“ ”鍵選擇USB和硬盤項目，按“...
  • Page 18 格式化 按“ ”鍵選擇“格式化”選項，然後按“ ” 或者“OK”鍵進入設置。 DVR文件系統 按“ ”鍵調整硬盤空間容量，系統會顯示錄製SD(標清) 選擇磁盤 /HD(高清)時間容量。 檢測刻錄文件系統 開始 按“OK”鍵系統便會進行格式化及創建PVR文件系統。 USB磁盤 按“ ”鍵調整時移硬盤空間容量，系統會顯示錄製SD(標清) 格式化 /HD(高清)時間容量。 時移空間設置 按“OK”鍵完成設置。 U盤速度 此功能會把硬盤設備格式化及創建DVR文件系統,硬盤內所 有資料會丟失!請注意! PVR已錄製列表 PVR已錄製列表-時間 按遙控器上的“PVR.LIST”鍵進入PVR已刻錄列表。 皇家雙妹嘜 皇家雙妹嘜 按“ ”鍵選擇你想播放的已錄節目，按“ ”或者 “DISPLAY”鍵查閱片段信息。 按“ ”或者“OK”鍵播放已錄製的片段。 按“DELETE(紅色)”鍵刪除已刻錄的片段。 在播放已刻錄的片段同時，一下功能鍵 可按“ ”快進，每按一次時，快速播放。 （按“ ”鍵恢復正常播放。） 按“...
  • Page 19 高清翡翠台 11 十一月 2008 01 07 18:00-19:00 高清劇場:茶煲阿四 1 1 1 1 十 十 一 一 月 月 數碼電視 18 00 19 00 8 8 2 2 J2臺 無資訊 衝鋒21 搞邊科？ 寵物大本營 8 8 3 3 互動新聞臺 新聞報道 六點半新聞報道 新聞報道 .
  • Page 20 音頻功能（麗音功能） 在數字電視頻道模式，可按遙控器上“NICAM”鍵進入設置。 在音頻語言菜單中，按“ ”鍵選擇您想接收的音頻語言， 按“OK”確認。 在模擬電視頻道模式，按遙控器“NICAM”鍵，每按一次將轉 換音頻語言。 此功能需配合該頻道節目帶有音頻信息。 電子節目指南（此功能只在數字電視模式） 高清翡翠台 11 十一月 2008 01 07 18:00-19:00 高清劇場:茶煲阿四 按遙控器“EPG”鍵啟動節目指南功能。 1 1 1 1 十 十 一 一 月 月 數碼電視 18 00 19 00 在節目指南菜單中，可按“ ”鍵選擇數字電視頻道。 8 8 2 2 J2臺 無資訊...

  • Page 21: 多 媒體

    多 媒 體 1.按 “MENU” 鍵後，再按 或 鍵選擇 “多媒體”（僅在多媒體信號源下才能選擇到多媒體圖 標）。 或 鍵選擇菜單各選項。 2.按 或 OK 鍵確認或進入子菜單。 3.按 圖片播放速度：按 “MENU” 鍵彈出菜單，按 鍵或 鍵 M M o o n n t t h h 多媒體 選擇選項。按 或 鍵選擇圖片播放 速度：慢→中→快 E E X X I I T T 圖片播放速度...
  • Page 22 文件格式包括：jpg/jpeg, bmp和png。最大解像度應當小於3000*3000。 或者 鍵選擇“圖片”圖標。 1.按 2.按OK鍵進入子菜單。 暫停鍵：按“PLAY/PAUSE”鍵暫停播放圖片。 停止鍵：按“STOP”鍵停止播放。 上一首，下一首：按“PREVIOUS”鍵或者 “NEXT”鍵播放上一張或下一張圖片。 退出鍵：按“EXIT”鍵退出。...
  • Page 23 文件格式包括：mp3和wma格式。 暫停：按“PLAY/PAUSE”鍵暫停播放音樂。 播放：按“PLAY/PAUSE”鍵播放音樂。 停止：按“STOP”鍵停止播放，並返回上一層菜單。 上一首：按“PREVIOUS”鍵播放上一曲歌曲. 下一首：按“NEXT”鍵播放下一曲歌曲。 快進：按“FF”鍵選擇快進模式：X2→X4→X8→X16 快退：按“FR”鍵選擇快退模式：X2→X4→X8→X16 退出：按“EXIT”鍵直接退出，但是可以通過按“EXIT”鍵退出後，再去選擇播放圖片， 就可以實現音樂盒圖片同時播放。...
  • Page 24 此文件僅支持mpg, avi, mp4, dat, mpeg, rm, rmvb 和 mov格式。 ”圖標，然後按 OK 鍵彈出來選擇對話框，再按 和 鍵選擇“選擇”或“取 1.選擇“ 消選擇”圖標，再按 OK 鍵確認選擇全部電影或取消全部選擇。 或 鍵選擇視頻文件，然後按 OK 鍵確認選定，再按 OK 鍵一次取消選定。 2.按 3.按“PLAY”鍵播放電影;按“PAUSE”暫停播放；按“PREVIOUS”鍵和“NEXT”鍵播放上下部電 影;按“FR”鍵和“FF”鍵快退快進;按“STOP”鍵和“EXIT”鍵停止播放並返回。” 4.選擇“up Folder”圖標,然後按 OK 鍵返回上一層菜單。 5.按“EXIT”鍵退出。...
  • Page 25 文件格式包括：TXT。 設 定 電腦軟 體(基 於W i n d o w s Xp) 一般電腦的Win dows顯示設定如下所示。根據具體的Wind ows版本以及視訊卡，電腦上 的實際畫面可能有所不同。但是，即使實際畫面看起來不同，相同的基本設定資訊幾乎 可通用。（若不能，請聯絡您的電腦製造商。） 1.首先，按Win dows開始選單上的[控制台]。 2.會出現控制台視窗，然後按[外觀和主題]，將會出現一個顯示對話方塊。 3.在出現控制台視窗時，按[顯示]，將會出現一個顯示對話方塊。 4.瀏覽到顯示對話方塊上的[設定值]標籤。 正確尺寸設定（解析度） 最佳：1920x1080 像素 若顯示設定值對話方塊中有垂直頻率選項，其正確值為[60]或[60Hz ]。否則，只需按 [確定]並接收該對話方塊即可...
  • Page 26 外 部 設備 連 接 以下端子用來連接DVD設備（480I/480P/576I/576P/1080I） Y/Pb/Pr 電視機後面 left/right YPbPr- L YPbPr- R camera Video In Audio-L Audio-R Video Video recorder 注意： 1. YPBPR和VIDEO各自使用一組音頻輸入端子。 2. DVD的YPBPR須與各液晶電視機的YPBPR相適應。...

  • Page 27: 簡 單故 障 排 除

    簡單故障排除：如有問題，請聯絡代理商。 在您聯繫當地服務中心之前，請參考以下的一些基本故障排除方法，如果問題 仍然存在，請您記錄下機器的型號和機身編碼，儘快聯絡維修中心。 無聲音和畫面：請檢查電源線是否已經插入電源插座，並且確定 是否有正常供電。 請確認是否打開了電視機上的電源開關機。 檢查電視的亮度和對比度設置。 檢查音量設置。 檢查天線是否正確接上。 有畫面無聲音：檢查音量設置。 檢查是否有按過遙控器上的靜音鍵。 無畫 面或 只 有 單 色 畫 面 ： 請 檢 查 電視制式設置。 伴音制式設置。 畫面和聲音有干擾：請查看附近是否有產生干擾的設備或裝置， 儘量移開。請將電源線插入獨立電源插座中。 畫面效果不好/畫面失真：請檢查電視信號接收線和連接線。 電視工作不穩定：拔下電源插頭1分鐘，然後再嘗試重新操作電視。 數 碼電 視 畫 面 有 問 題 ： 參 考p9內 的連接天線 數碼電視聲音，字幕問題：因聲音和字幕是由電視台直接發出訊號本電視...
  • Page 28 畫 面品 質 不 佳： （a） 檢 查 天線是 否安裝正確。 （b） 天 線 至機器 的連接線過長,必 要時請接洽安裝公司。 （c） 觀 看 數碼節 目時，遇到馬賽克或者停頓， 請檢查信號品質，如果低於70%, 請與天線供應商或大廈管理處聯繫。 聲音太小或沒有聲音：（a）調整機器的音量。 （b） 按 “M UT E” 關閉靜音。 （c） 檢 查A V線是否連接 良好。 （d） 檢 查 設定的 聲音格式是否正確。 無文字資訊：（a）確認該頻道節目帶有文字資訊。...
  • Page 29 數碼電 視軟件 升 級 可能在 今後 提 供 數碼 電 視 軟 體 升 級。請聯絡客 戶服務中心，已取得有關 下載升 級軟 體 以 及使 用U SB裝 置 的 資訊 。將U S B記憶棒連接到電視後面的USB 連接埠 可以 進 行 升級 。 工具和 細節 ： 1）需 要一 個 已 格 式 化 （ 格 式 ：FAT 3 2）的記 憶棒（手指）： * 如...
  • Page 31 產 品 規格 產品名 稱 ：彩色 液 晶LED背光 技 術電視 機 彩色制 式 ：PAL 電源: AC100-240V/ DC12V 頻率：50/60Hz （如規 格 有所變 更 ，恕不 另 行通 知 ） 備註： 產 品參數 和 圖片僅 供 參考 ， 本公司 保 留最終 解 釋權。 注意：...
  • Page 32 WARNING WARNING 1. Donot open the TV by yourself as you may cause serious damage 2. Any nature of repair should be carried out by an authorised technician 3. To avoid to touch electricity. WARNING: TO REDUCE THE RISK OF ELECTRIC SHOCK, MAKE SURE POWER CORD IS UNPLUGGED FROM WALL SOCKET.

  • Page 33: Safety Precaution

    Safety Precaution ♦ Do not place the TV on unstable places, from which it may be fell off. ♦ Do not expose the TV to extreme temperature and humid environment. ♦ Avoid subjecting the TV to direct sunlight and other heat sources. ♦...

  • Page 34: Contents

    Contents WARNING ................3 1 Safety precaution ..............32 Basic operations ..............32 Contents .................33 Assembling the Stand .............34 LED Control Panel ..............35 Terminal functional wiring picture ..........36 Remote Control ................37 Battery of remote control replacement ........38 Connecting to outdoor antenna or cable TV network ....39 Basic Operation ..............

  • Page 35: Assembling The Stand

    Assembling the stand Please refer to the picture given below. 1. Keep the base with 30 degree horizontal (as shown figure1). 2. Please put the TV on the base as shown figure2 (the stand approximately) 180 degrees from horizontal). 3. Left hand holds the left of the base, right hand holds the unit rotating anti-clockwise 30 degree.

  • Page 36: Led Control Panel

    LED Control Panel The control button is on the top of TV. Introduction for Each Key. INPUT # You should use CH+/CH- button on the remote control to swap the channel on digital program image.

  • Page 37: Terminal Functional Wiring Picture

    Terminal functional wiring picture D V D AMP. HDMI2 USB2 USB1 PC Audio S-Video Name Function Description USB1,USB2 Reserve for external USB device HDMI1,HDMI2 HDMI input VGA input PC Audio VGA audio input YPbPr Component input YPbPr-L/R Component audio input S-VIDEO input S-VIDEO COAX...

  • Page 38: Remote Control

    Remote Control Switches the set between ON and STANDBY. POWER Switches the sound on or off. MUTE Figures 0-9 are used to directly input channel number. Switch between DTV and ATV ATV/DTV Returns to the channel selected last time. RECALL Increase / decrease the sound level.

  • Page 40: Connecting To Outdoor Antenna Or Cable Tv Network

    Connecting to outdoor antenna or cable TV network In order to receive TV programs, signal should be received from one of the following signal sources: ♦ Outdoor antenna. ♦ Cable TV network. ♦ Satellite broadcast network. 1. In these three cases, the input cable of antenna or TV network should be plugged in the 75 Ohm coaxial cable jack at the rear side of LED TV.

  • Page 41: Basic Operation

    Basic Operation Power On/Off 1. Connect the TV unit to power source using power cord. 2. When the power indicator is in red, the TV is in standby mode. Now press the “POWER” button on remote control or “POWER” button on top panel to turn on the TV. The TV work normally when the power indicator is in blue.

  • Page 42: Channel

    Menu Operation If you want to adjust the display settings, please follow the instruction below. 1. Press the MENU and buttons to browse the Channel Menu, Picture Menu, Sound Menu Time Menu, Option Menu and Media Menu in turn. ▼ 2.
  • Page 43 Channel Menu D D T T V V M M a a n n u u a a l l T T u u n n i i n n g g DTV Manual Tuning only available in DTV mode You can also set program list again one by one by “DTV Manual Tuning”...

  • Page 44: Picture

    Channel Menu Programme Edit 1. Press button to select items. P P r r o o g g r r a a m m m m e e E E d d i i t t P P r r o o g g r r a a m m m m e e E E d d i i t t 2.

  • Page 45: Sound

    Menu Operation Picture Menu Tint Press button to adjust the tint of the picture. (NTSC mode only) Color Temperature Press button to select among user, normal, warm, and cold mode. Aspect Ratio Press button to select the ratio of the screen: FULL-NORMAL-AUTO-panorama-ZOOM1-ZOOM2. Noise Reduction Press button to select among Auto, off, weak, middle and strong.

  • Page 46: Time

    Menu Operation Sound Menu Press button to POP-UP the submenu, as follow picture to display: (Only available in the “USER” sound mode). Press button to change the value. SOUND EQ120Hz EQ500Hz EQ1.2KHz EQ3KHz EQ7.5KHz EXIT MENU ENTER Balance Press button to adjust the audio output between left and right speakers. Auto Volume Press button to turn on/off the function of auto volume.
  • Page 47 Option Menu Press MENU and buttons to select the Option Menu. Press or OK button to enter the submenu. OPTION Language English OSD Time Out OSD Transparency Software Update Restore Factory Default EXIT MENU Language Press button to select between English and Traditional Chinese. OSD Time Out Press button to select among the "OFF", "5SEC", "10SEC"...

  • Page 48: Dvr File System

    DVR File System (This Function only for DTV mode and include HDD) 1. Press the “MENU” button on the remote control to enter the OSD menu, then press “ ” button to select the “OPTION” menu. 2. Press the “ ”...
  • Page 49 PVR List Recorded List-Program Press “PVR list” button on the remote control, enter into PVR list. ABC HDTV Press the “ ” button to select the “PVR List” item, and then Coronation Street use “ ” or “OK” button to enter the sub menu. (Press remote control “PVR LIST”...
  • Page 50 Timer Record P P R R O O G G R R A A M M M M E E G G U U I I D D E E 05 Nov 2008 01 07 17:45-18:15 You\'re Under Arrest 2 Press remote control “EPG”...
  • Page 51 SUBTITLE (This function only for DTV mode) After select the DTV channel, press remote control “SUBTITLE” button to enter the sub menu. In subtitle languages menu, press “ ” button to select language if you want, press “OK” confirms. *This function work in the channel program with subtitle information. AUDIO (NICAM Function) After select the DTV channel, press remote control “NICAM”...

  • Page 52: Multimedia Function

    Re m i nd er Media Menu Press SOURCE button to select the STORAGE. MEDIA 1. Press MENU and button to select the MEDIA. 2. Press or OK button to enter the submenu MEDIA S S l l i i d d e e S S h h o o w w S S p p e e e e d d M M e e d d i i u u m m R R e e p p e e a a t t A A l l l l...
  • Page 53 Photo The file format supported include jpg/jpeg, bmp and png, and the maximum resolution should be small than 3000*3000. PHOTO 1.Press button to select the PHOTO 2.Press OK button to enter the submenu. U U S S B B 2 2 . . 0 0 P P H H O O T T O O M M U U S S I I C C M M O O V V I I E E...
  • Page 54 Music The file format supported include mp3 and wma. U U S S B B 2 2 . . 0 0 P P H H O O T T O O M M U U S S I I C C M M O O V V I I E E T T E E X X T T C C : :...
  • Page 55 Music PAUSE Press "PAUSE" button to pause the playing music. PLAY Press "PLAY" button to play the music. PREV. Press "PREVIOUS" button to skip the backward music. NEXT Press "NEXT" button to skip the forward music. REV. Press "FR" button to fast reverse among x2,x4,x8,and x16 modes. FWD.
  • Page 56 Press button to select the files, and press OK button to confirm, as follow diplay: USB 2.0 PHOTO MUSIC MOVIE TEXT \PVR\ Path Up Folder drghm.DAT YLE FST5(070207 194123~ 01 12 Size:41745K Byles 播放 EXIT MARK SELECT Eixt ENTER 1.Select tthe "PATH" icon, and press OK button to POP-UP the submenu, and press button to select between "SELECT"...
  • Page 57 1.Press button to select the PATH icon,and press OK button to POP-UP the submenu, and Press button to select between the SELECT and UNSELECT all files. 2.Press button to select the file, and press OK button open the file or select the UP FOLDER icon, and press OK button to return one level the menu.

  • Page 58: Connecting To Exterior Devices

    Connection To Exterior Devices RCA terminal is used to connect the output device of DVD (480i/480p/576i/576p/720p/1080i) Y/Pb/Pr The rear of TV left/right YPbPr- L YPbPr- R camera Video In Audio-L Audio-R Video Video recorder Notes: 1. Y-Pb-Pr Video use a audio in respectively. 2.

  • Page 59: Troubleshooting

    Troubleshooting: f there are any problem with the TV, please connect with the after-sale service center. Before you contact the after service center, please refer to the below method to solve the problem, if it still exit, please record the model number and serial number of the TV, and contact to the after service center.
  • Page 60 Poor quality images: A Check whether the antenna is installed correctly. B Antenna cable to long and if necessary, further information, please contact installation company. C Watching a show, or pause encountered mosaic, please check signal quality, if less than 70 percent, with the antenna supplier or contact the builiding management.

  • Page 61: The Software Upgrading To The Digital Tv

    The software upgrading to the digital TV. We will supply the software upgrading to digital TV in future. Please contact with the service center to get the information of how to download the new software and how to use USB, It will be upgraded when you insert the USB into the jack at the side of the TV.
  • Page 62 ̓ ͂...

  • Page 63: Product Specification

    Product Specification Product name: Color Back Light LED TV Color System: PAL Power supply: AV 100-240V/DC 12V Frequency: 50/60Hz (Note: Specifications are subject to change without notice. Pictures for reference only, the products are subject to material object, we reserve the right of the interpretation.) IMPORTANT NOTICE: This product composes up to 6.2 million pixels and a few pixel s defects may occur in the manufacture of the panel.
