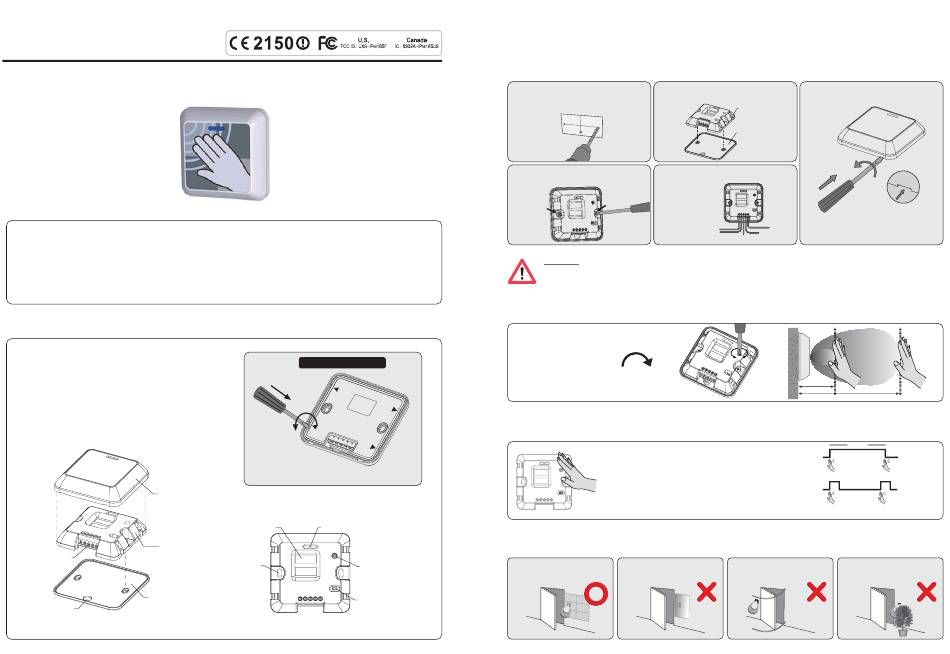

Woosung Automa MG100 Instruction Manual

M
icrowave Touchless
Switch (MG100)
취급 설명서
본 제품은 손 또는 사물의 움직임을 감지하여 자동문의 개,폐 및 유사한 장치를 제어 하기 위한 고감도,
고성능의 제품 입니다. 제품의 안전하고 정확한 사용을 위해 본 취급 설명서를 끝까지 읽어 주시기 바랍니다.
1
제품의 사양
센서 종류 : Microwave Motion Sensor
송신 주파수 : 24.125GHz
제품 사이즈 : 85.9mm ˣ 85.9mm ˣ 20mm (W ˣ L ˣ H)
감지 거리 [손] : ±5~40cm
감지 모드 : 손 또는 사물의 움직임 감지 (Bi-방향)
감지 속도 : 최소. ±3cm/s, 최대. ±1.5m/s
2 제품의 각 부분 명칭
상부 케이스
내부 케이스
단자대
방수 패드
전원 케이블 홀
전원 : DC 12~30V, AC 12~24V
소비 전류 : < 1.4W
접점 용량 : 릴레이 용량 접점 (1A/24VDC)
출력 대기 시간 : 1.2Sec. (펄스 모드 기준)
동작 온도/습도 : -20℃~+50℃ /0~90%
보호 등급 : IP55
전면 케이스를 분해
나사 드라이버를 사용하여
전면 케이스를 분해합니다.
감지 모듈
LED
고정 나사 홀
감도 볼륨
토글모드/펄스모드
전환 스위치
3 설치 방법
1 2
설치할 위치를 잡고 설치 도면 스티커를 내부 케이스 밑면에 방수 패드를 조립한다.
붙힌 후에 고정 나사 홀 부분과 전원 케이블
홀 부분에 구멍을 뚫는다.
3 4
고정 나사를 이용하여 내부 케이스를 전원 케이블을 커넥터에 연결한다.
벽에 고정한다.
전원
주 의
제품을 설치 작업하는 동안 전원을 공급하지 마십시오.
화재 또는 감전이 발생할 수 있으니 분해하거나 장치를 수정하지 마십시오.
4
감도 조정
감도 조정에 의한 설정은
센서 본체에서 한다.
Min. Max.
5cm 40cm
5 토글모드 / 펄스모드
토글 모드 (T) : 센서에 감지되면 접점을 유지하고 다시 감지되면
접점을 해제하는 모드로 자동문의 열림상태를
유지 또는 해제를 할 수 있다.
펄스 모드 (P) : 센서에 감지되면 접점을 1~2초 동안 동작 후
T P
자동으로 해제하는 모드로 자동문의 열림 후
닫히게 할 수 있다.
6
주의 사항
1 2
센서가 투과되는 재질 (타일, 나무, 금속 재질 뒤에 센서 설치 금지.
석고, 플라스틱, 유리) 뒤에 설치 가능
<시공 후 분해 방법>
내부 케이스
방수 패드
2
1
1. 그림과 같이 드라이버를 삽입한다.
DC 12~30V
NO
2. 드라이버를 아래쪽 홈에 끼운 후,
NC
AC 12~24V
시계 반대방향으로 돌린다.
COM
5cm
40cm
Min. 1s
자동문 열림
자동문 열림
자동문 닫힘
3 4
문이 열리는 뒷면에 센서 설치 금지 센서 앞에 움직이는 물체를 두지 말 것
ON
릴레이 OFF
자동문 닫힘
릴레이 ON
릴레이 OFF
자동문 열림
자동문 닫힘
