Monteringsanvisning
Assembly Instructions
UK
Monteringsanvisning
Søve Lekemiljø AS
3830 Ulefoss - Norway
Tlf: +47 35 94 65 65
www.sove.no
Produkt nr. / Product no. / Produkt nr.
60-164-500
Ordr. nr.
Dato.
Sign.
Söve AB
Göteborg
Phone: +46 (0)31 773 97 00
www.sove.se
12-06-2017
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Sove 60-164-500
Summary of Contents for Sove 60-164-500

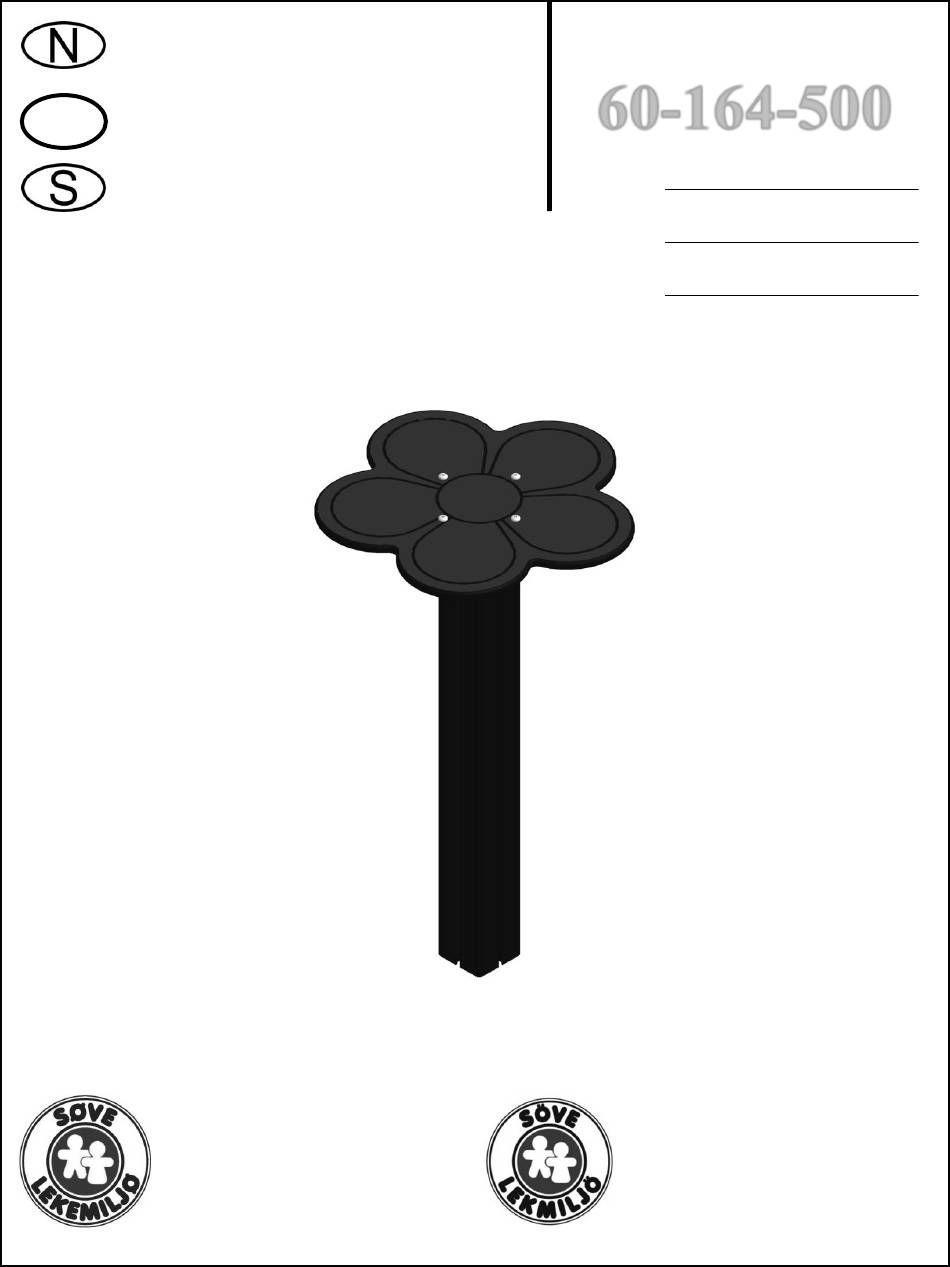

- Page 1 Monteringsanvisning Produkt nr. / Product no. / Produkt nr. 60-164-500 Assembly Instructions Monteringsanvisning Ordr. nr. Dato. Sign. Söve AB Søve Lekemiljø AS Göteborg 3830 Ulefoss - Norway Phone: +46 (0)31 773 97 00 Tlf: +47 35 94 65 65 www.sove.se www.sove.no...
- Page 2 Monteringstips / Assembly Advice / Monteringstips Les monteringsanvisningen nøye før montering. Monter elementene i rekkefølgen som vist. Boltene bør ikke skrues for hardt til før alt er montert, vatret og loddet. Skru så boltene til. NB! Ved bruk av drill, kan boltene ryke. På...
- Page 3 Läs monteringsanvisningen noga före montering. Montera delarna i den ordningen som anvisas Skruvarna bör inte skruvas för hårt tills allt är monterat, i våg och lodat. OBS! Används elektrisk skruvdragare, kan bulten gå sönder. Hårddra därför manuelt! Solen kan göra att rutchbanan blir väldigt varm. Banans nedfart rekommenderas att vändas i norrlig riktning Om lekplatsen placeras vid en gångväg mm bör området säkras mot genomfart av gående och cyklister.
- Page 4 Nødvendig verktøy / Tools required / Nödvändiga verktyg 17 mm Eller Äller Torx Nr 45 High quality Nødvendig antall personer / Number of persons required / Lämpligt antal personer Arealbehov ved montering / Working space / Arealbehov vid montering...
- Page 5 1 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 60-164-500 Komponenter Dimensjon Bolter/skruer Dimensjon Components Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 01-164-201 Ø 500 04-040-008 8 mm 00-400-083 04-000-025 1100 x 95 x 95...
- Page 6 Fundamentering / Foundation / Förankring Bakkenivå For stolper Ground level For posts Marknivå För stulpar Støtsand Safer surface Stridsand Ref NS-EN 1177 Ref NS-EN 1177 1 000 R1 00 45° 1 000 Komprimert masse. betong Compressed mass. concrete Komprimerad masse. betong Med bruk av betong With use of concrete...
- Page 7 Sikkerhetssone / Safety zone / Säkerhetszon Ø 500 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter Fallhøyder / Free height of fall / Fallhöjder Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 8 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet 04-060-040 x 4 40 x 15 x 8 mm 00-400-083 04-040-008 8 mm x 4 04-000-025 x4 8 x 25 mm Torx 04-076-050 50 x 50 x 5 mm x 4 04-040-008 8 mm x4 04-000-025 x4...
- Page 9 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet 00-400-997 03-191-013 03-191-013...
- Page 10 Før utstyret tas i bruk / Before play begins / Innan lekredskapet tas i bruk Påse at fallunderlag er utlagt i henhold til gjeldende regler eller vår anbefaling (se punkt 8) Fjern alle monteringshjelpemidler ( rester av betong, planker, paller, plast, og lignende) Før utstyret tas i bruk,burde man sjekke at det ikke er fare for at anorakksnorer og lignende som kan hekte seg fast noen steder på...
- Page 11 1 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 60-164-500 Komponenter Dimensjon Bolter/skruer Dimensjon Components Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 01-164-201 Ø 500 04-040-008 8 mm 00-400-083 04-000-025 1100 x 95 x 95...
