ASSEMBLY GUIDE
GUIDE D'ASSEMBLAGE
GUÍA DE ARMADO

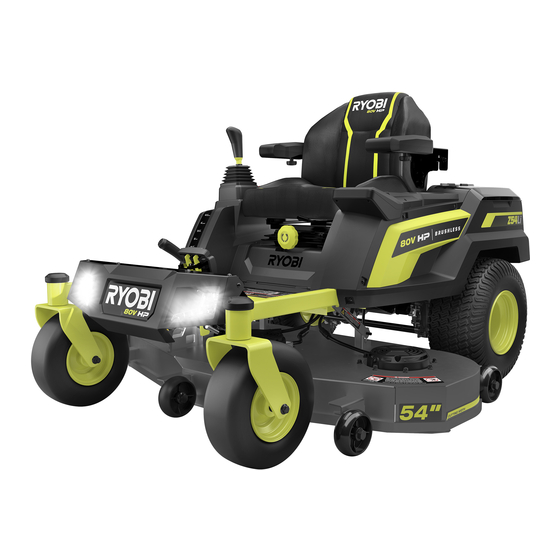

ELECTRIC
ZERO TURN MOWER
TONDEUSE ÉLECTRIQUE
À BRAQUAGE ZÉRO
PODADORA ELÉCTRICA
DE GIRO CERO
RYRM8003/
RYRM8003CAN
Follow all instructions when assembling this riding lawn mower. If any parts are damaged or missing, those parts must be
replaced before proceeding.
WARNING:
To reduce the risk of injury, you must read and understand this assembly guide before attempting
to assemble this product.
SAVE THIS GUIDE FOR FUTURE REFERENCE
Suivez toutes les instructions lorsque vous assemblez cette ton-
deuse électrique autoportée. Si l'une des pièces est endommagée
ou manquante, elle devrait être remplacée avant de poursuivre.
AVERTISSEMENT :
blessure, vous devez lire et comprendre ce guide d'assemblage
avant d'assembler ce produit.
CONSERVER CE GUIDE POUR
FUTURE RÉFÉRENCE
Scan the QR Code to view an instructional video
Lire le code QR pour afficher une vidéo d'instruction
Escanee el código QR para ver un video instructivo
Pour réduire le risque de
Siga todas las instrucciones al armar este podadora de pasto tipo
tractor. Si falta alguna pieza o hay piezas dañadas, dichas piezas
deben reemplazarse antes de proceder a utilizar el producto.
ADVERTENCIA:
debe leer y comprender esta guía de armado antes de intentar
armar este producto.
GUARDE ESTE GUÍA PARA
FUTURAS CONSULTAS
Para reducir el riesgo de lesiones,

Advertisement

Table of Contents
loading

Related Manuals for Ryobi RYRM8003

Summary of Contents for Ryobi RYRM8003

  • Page 1 ZERO TURN MOWER TONDEUSE ÉLECTRIQUE À BRAQUAGE ZÉRO PODADORA ELÉCTRICA DE GIRO CERO RYRM8003/ RYRM8003CAN Scan the QR Code to view an instructional video Lire le code QR pour afficher une vidéo d’instruction Escanee el código QR para ver un video instructivo Follow all instructions when assembling this riding lawn mower.

  • Page 2: Table Of Contents

    TABLE OF CONTENTS  Rules for Safe Assembly ..............................2  Symbols .................................... 3  Tools Needed ..................................3  Unpacking ..................................4  Loose Parts List ................................5  Assembly ..................................6-8  Final Preparation ................................8-9 RULES FOR SAFE ASSEMBLY at any time, without notice and without incurring any obliga- WARNING: tion to make the same or similar changes to any products...

  • Page 3: Symbols

    SYMBOLS The following signal words and meanings are intended to explain the levels of risk associated with this product. SYMBOL SIGNAL MEANING Indicates a hazardous situation, which, if not avoided, will result in death or DANGER: serious injury. Indicates a hazardous situation, which, if not avoided, could result in death or WARNING: serious injury.

  • Page 4: Unpacking

    UNPACKING NOTE: Mower should be assembled while positioned on  Before you unpack, scan the QR code below to view an the frame bottom. Once assembly is complete, raise the instructional video. cutting deck to its highest position, position a ramp next to ...

  • Page 5: Loose Parts List

    LOOSE PARTS LIST Description Qty. Description Qty. Seat Back ............. 1 Assembly Guide (Not Shown) ......1 Joystick Assembly Operator’s Manual (Not Shown) ......1 Joystick ............1 Dust cover ............1 Hex screws ............2 WARNING: Charger ..............1 If any parts are damaged or missing do not assemble Towing Plate Assembly this product until the parts are replaced with new original...

  • Page 6: Assembly

    ASSEMBLY SEAT BACK WARNING: ASSEMBLY Strictly adhere to all torque wrench tightening specifica- INSTALLED BOLT tions. Failure to do so could cause serious personal injury. WARNING: Do not attempt to modify this product or create acces- INSTALLED BOLT sories not recommended for use with this product. Any such alteration or modification is misuse and could result in a hazardous condition leading to possible serious MOUNTING...
  • Page 7 ASSEMBLY CONNECTING THE 80V BATTERIES JOYSTICK SEAT See Figures 4 - 5. When shipped from the factory, the mower’s batteries are disconnected. To connect:  Place the joystick in the neutral and locked position. (See Learning to Drive the Mower in the operator’s manual. ...

  • Page 8: Final Preparation

    ASSEMBLY BATTERY COVER FOAM Fig. 8 Fig. 6 Fig. 7 FINAL PREPARATION CHECK TIRE PRESSURE CHARGE THE MOWER See Figure 9. Check the air pressure in all tires before use. Improper air pressure will affect handling, steering response, traction, Mower batteries must be fully charged before first use. To tire life, level cutting, and operator comfort.
  • Page 9 FINAL PREPARATION WARNING: To avoid accidental starting or movement of the mower that could result in death or serious personal injury, always remove the start key and set the parking brake when leaving the mower unattended. NOTICE: Always connect the mower to the charger when the unit is not in use.
  • Page 10 TABLE DES MATIÈRES  Règles à suivre pour un assemblage sécuritaire ......................2  Symboles ..................................3  Outils nécessaires ................................3  Déballage ..................................4  Liste des pièces lâches ..............................5  Assemblage ...................................6-8  Préparation finale ................................8-9 RÈGLES À...

  • Page 11: Symboles

    SYMBOLES Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit. SYMBOLE SIGNAL SIGNIFICATION Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour DANGER : conséquences des blessures graves ou mortelles.

  • Page 12: Déballage

    DÉBALLAGE NOTE : La tondeuse doit être assemblée lorsque cette dernière  Avant le déballage, lire le code QR ci-dessous pour afficher une vidéo d’instruction. repose sur la base de la caisse. Une fois l’assemblage terminé, soulever le plateau de coupe à la position la plus haute puis ...

  • Page 13: Liste Des Pièces Lâches

    LISTE DES PIÈCES LÂCHES Clé Clé Description Qté. Description Qté. Guide d’assemblage (non illustré) ......1 Dossier de siège de verrouillage de sécurité ..1 Manuel de l’utilisation (non illustré) ...... 1 Assemblage de la manette Manette .............. 1 Cache antipoussière .......... 1 AVERTISSEMENT : Vis hexagonales ..........

  • Page 14: Assemblage

    ASSEMBLAGE AVERTISSEMENT : ASSEMBLAGE DU DOSSIER DE SIEGE Respectez strictement toutes les spécifications de serrage de la clé dynamométrique. Ne pas le faire pourrait LANGUETTE BOULON INSTALLÉ causer de graves blessures corporelles. AVERTISSEMENT : BOULON INSTALLÉ N’essayez pas de modifier ce produit ou de créer des accessoires non recommandés pour utilisation avec ce produit.
  • Page 15 ASSEMBLAGE RACCORDEMENT DE LA BATTERIE DE 80 V MANETTE SIÈGE Voir les figures 4 et 5. Lorsque la tondeuse est expédiée de l’usine, les piles ne sont pas raccordées. Pour raccorder :  Placer la manette en position neutre et verrouillée. (Con- sulter la partie Apprendre à...

  • Page 16: Préparation Finale

    ASSEMBLAGE COUVERCLE DU COMPARTIMENT DES PILES MOUSSE Fig. 6 Fig. 7 Fig. 8 PRÉPARATION FINALE VÉRIFICATION DE LA PRESSION DES PNEUS Pour charger : Vérifiez la pression d’air dans tous les pneus avant utilisation.  Insérez la fiche du chargeur dans la prise en les connec- Une mauvaise pression des pneus affectera la manipulation, tant bien la tondeuse.
  • Page 17 PRÉPARATION FINALE VÉRIFICATION DU SYSTÈME DE VERROUILLAGE DE SÉCURITÉ Voir la figure 10. Cette tondeuse est équipée d’un système de verrouillage de sécurité pour protéger l’opérateur qui arrête les lames dès que l’opérateur quitte le siège pendant que les lames tournent.
  • Page 18 ÍNDICE DE CONTENIDO  Reglas para un armado seguro ............................2  Símbolos ................................... 3  Herramientas necesarias ..............................3  Cómo retirar el empaque ..............................4  Lista de piezas sueltas ..............................5  Armado ..................................6-8  Preparación final ................................8-9 REGLAS PARA UN ARMADO SEGURO en el producto en cualquier momento, sin previo aviso y sin ADVERTENCIA:...

  • Page 19: Símbolos

    SÍMBOLOS Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con este producto. SÍMBOLO SEÑAL SIGNIFICADO Indica una situación peligrosa, la cual, si no se evita, causará la muerte PELIGRO: o lesiones serias. Indica una situación peligrosa, la cual, si no se evita, podría causar la ADVERTENCIA: muerte o lesiones serias.

  • Page 20: Cómo Retirar El Empaque

    CÓMO RETIRAR EL EMPAQUE  Si falta alguna pieza o hay piezas dañadas, llame al  Antes de desempacar la unidad, escanee el código QR que aparece a continuación para ver un video instructivo. 1-800-525-2579 para obtener ayuda.  Quite los tornillos que aseguran los soportes de las esquinas NOTA: La podadora se debe armar mientras se encuentra en y laterales al fondo del bastidor;...

  • Page 21: Lista De Piezas Sueltas

    LISTA DE PIEZAS SUELTAS Ref. Ref. Núm. Descripción Cant. Núm. Descripción Cant. Respaldo del asiento..........1 Guía de armado (no se muestra) ......1 Conjunto de palanca de mando Manual del operador (no se muestra) ....1 Palanca de mando ..........1 Cubierta antipolvo ..........

  • Page 22: Armado

    ARMADO ADVERTENCIA: CONJUNTO DEL ASIENTO Cumpla estrictamente todas las especificaciones de ajuste con la llave dinamométrica. La inobservancia de esta LENGÜETA PERNO INSTALADO advertencia podría causar lesiones personales graves. ADVERTENCIA: PERNO No intente modificar este producto ni crear accesorios que INSTALADO no estén recomendados para usar con este producto.
  • Page 23 ARMADO CONEXIÓN DE LAS BATERÍAS DE 80 V PALANCA DE MANDO ASIENTO Vea las figuras 4 y 5. Cuando se envían de fábrica, las baterías de la podadora están desconectadas. Para conectarlas:  Coloque la palanca de mando en la posición neutra y bloqueada.
  • Page 24 ARMADO TAPA DE LA BATERÍA ESPUMA Fig. 8 Fig. 6 Fig. 7 PREPARACIÓN FINAL VERIFIQUE LA PRESIÓN DEL NEUMÁTICO Para cargar:  Introduzca la clavija del cargador en el enchufe de entrada Antes de se uso, verifique la presión de aire de todos los de la podadora, asegurándose de que estén conectados neumáticos.
  • Page 25 PREPARACIÓN FINAL COMPRUEBE EL SISTEMA DE SEGURIDAD Vea la figura 10. Esta podadora contiene un sistema de seguridad para prote- ger al operario desactivando las cuchillas si el operario aban- dona el asiento con las cuchillas funcionando. Compruebe el sistema para asegurarse de que funcione correctamente. Para probarlo: ...
  • Page 26 NOTES / NOTAS...
  • Page 27 NOTES / NOTAS...
  • Page 28 1-800-525-2579. RYOBI is a registered trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited. • PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro d’article, le numéro de fabrication et le numéro de série à...
