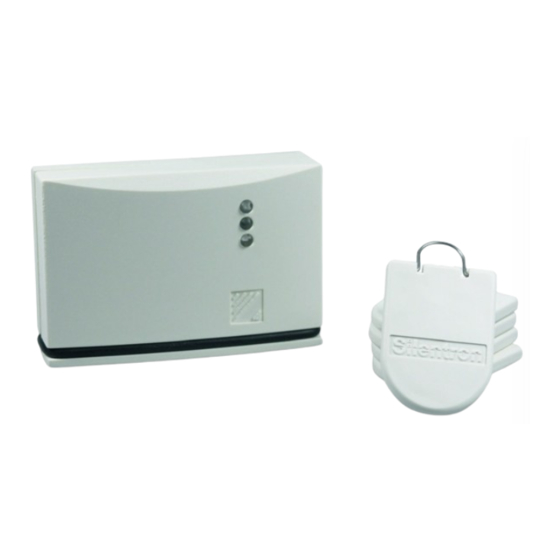

External tag reader (connected to keypad sil-bus)

Advertisement

Available languages

Available languages

4024-xA110606GM
Dichiarazione di conformità CE : l'apparecchiatura qui descritta funziona a 5V in corrente continua ed è componente accessorio di un sistema di allarme elettr onico che fa capo alla centrale
4000 Sil-Bus, quindi non utilizzabile svincolata da tale apparecchio, pur essendo conforme alle seguenti norme:
1) Direttiva CE 2004/108 del 15 dicembre 2004, relative alla compatibilità elettromagnetica. Le Norme e/o specifiche tecniche applicate sono le seguenti: EN 50130-4 (1995-12) + A1 (1998-04)
+ A2 (2003-01) - EN 55024 (1998-09) +A1 (2001-10) + A2 (2003-01) - EN 301489-1 V1.8.1 (2008-04) - EN 301489-3 V. 1.4.1 (2002-08) - EN 301489-7 V1.3.1 (2005-11).
2) Direttiva CE 2006/95 del 12/12/2006: è applicata la Norma EN 60950-1 (2006-049).
Avvertenze: l'apparecchiatura qui descritta deve essere installata e messa in opera da tecnici specializzati, nel rispetto delle Norme vigenti.
Funzionamento: l'apparecchio consente di inserire totalmente (ON) o parzialmente (ON/P) e disinserire (OFF) un sistema di allarme Sil-Bus attraverso un TAG elettromagnetico codificato in
oltre un milione di combinazioni diverse. Le manovre avvengono automaticamente in sequenza: avvicinare il TAG al marchio di f abbrica sul contenitore dell'apparecchio e mantenerlo in
posizione fino a manovra effettuata.
ON - inserimento totale: avvicinare il TAG e toglierlo non appena il led rosso si accende.
ON/P – inserimento parziale : avvicinare il TAG e tenerlo in posizione fino a quando il led rosso lampeggia.
OFF – disinserimento : con centrale inserita, avvicinare il TAG e tenerlo in posizione fino ad accensione del led verde.
Led giallo: se lampeggia all'inserimento (ON – ON/P) indica che vi sono infissi protetti aperti nel sistema e/o allarmi in corso. Se lampeggia successivamente al disinserimento significa che è
avvenuto un allarme nel periodo di inserimento: vedere memoria eventi.
JP 1 - Visualizzazioni: in funzione della programmazione i led rosso, verde e giallo possono restare accesi ( JP1 aperto) o spegnersi dopo 30 secondi (JP1 chiuso). Il ponticello JP1 deve
essere predisposto opportunamente prima del collegamento elettrico dell'apparecchio.
Attenzione ! Blocco dell'inserimento con infissi aperti: se la centrale è programmata in questo modo (EN 50131) in caso di tentativi di in serimento totale o parziale con infissi aperti
lampeggiano tutti i led (continuamente o per 30 secondi in funzione della programmazione di jP1) e la centrale non si inserisce.
Istruzioni per l'installazione:
a) Fissare l'apparecchio al muro in posizione adatta all'impiego tramite viti e tasselli in dotazione (vedere disegni)
b) Ricavare il vano per il passaggio dei cavi sfondando l'apposita parete predisposta sul fondo del contenitore
c) Collegare un cavo a 4 conduttori isolati diametro minimo 0,22mm e di lunghezza massima 20m fra l'apparecchio ed il Touch-screen Sil-Bus cod. 4020 oppure 4021, non alimentato. Evitare
che parte non isolata dei conduttori fuoriesca dai morsetti per evitare corti circuiti.
Attenzione: qualora il cavo di collegamento sia lungo e transiti in parallelo a cavi 230V potrebbero verificarsi malfunzionamenti dovuti a disturbi. Nel caso ridurre la lunghezza e trovare percorsi
alternativi.
d) Abilitare la protezione antiapertura (tamper) sfilando il ponticello relativo ed infilandolo su un solo terminale (contatto aperto)
e) Richiudere il contenitore con l'apposito anello elastico, alimentare il Touch screen e procedere con la programmazione dei TAG e le prove.
Istruzioni di programmazione, messa in opera ed utilizzo: vedere manuale della centrale cod. 4000 Sil-Bus
Caratteristiche tecniche:
classe ambientale 3 - esterno protetto
alimentazione: 5V CC (Touch-screen)
assorbimento: 15mA
Antimanomissione: l'apparecchio può essere installato anche in zone non protette dai rivelatori in quanto la sua manomissione (apertura del contenitore) genera allarme e comunque non
consente il disinserimento né il blocco del bus nemmeno con interventi sui conduttori di collegamento.
