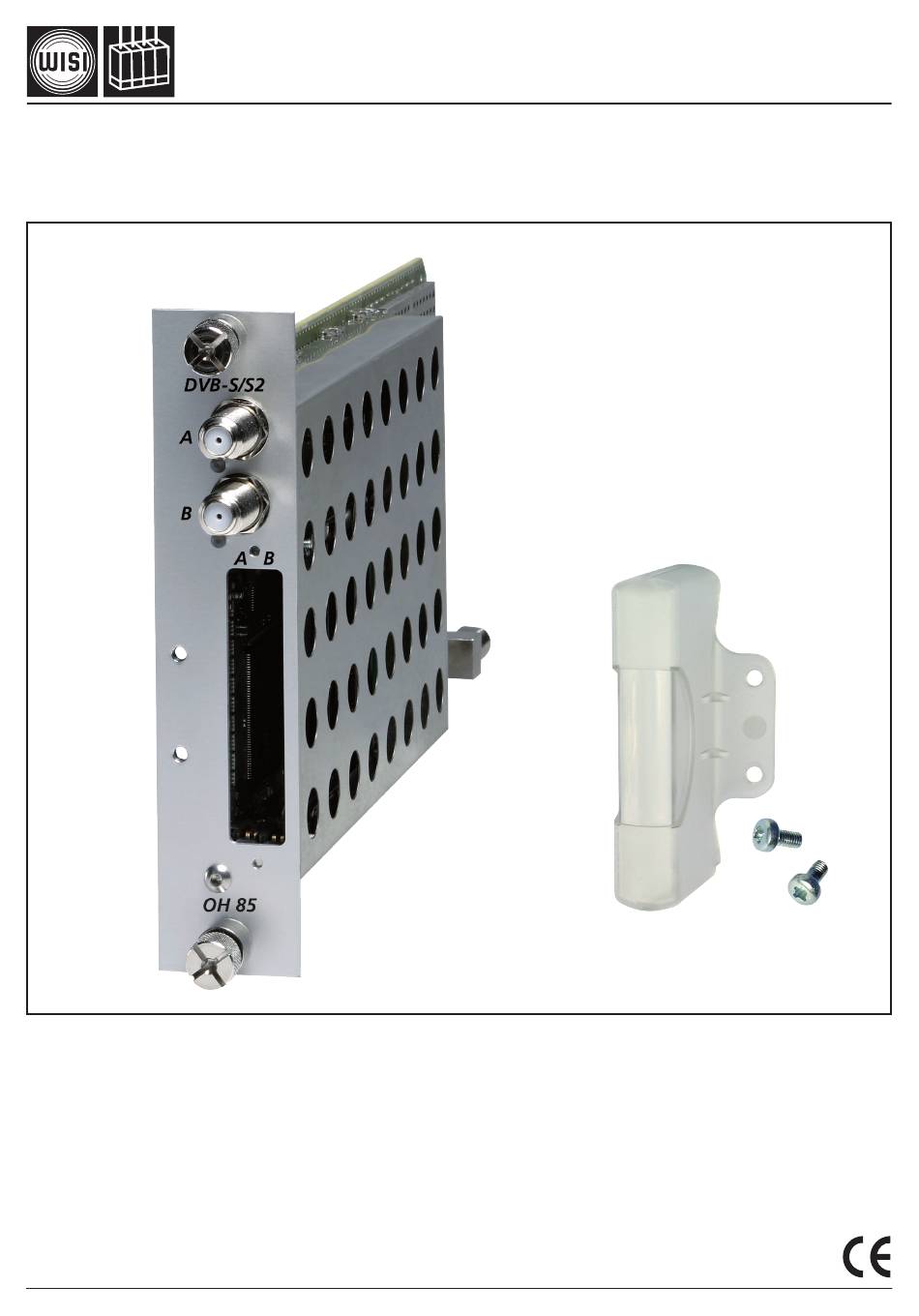

WISI COMPACT HEADEND
OH 85 H (HDTV)
• Empfang von zwei DVB-S/S2-Signalen
und Transmodulation in zwei QAM-
TV-Kanäle
• 2 eingebaute CI-Schnittstellen
• Eingangsfrequenzbereich 950–2150 MHz
• Ausgangsfrequenzbereich 45–870 MHz
Betriebsanleitung
Operating instructions
Schutzkappe für CI-Schächte
Dust cap for CI slot
• Reception of two DVB-S/S2 signals and
transmodulation into two QAM-TV-channels
• 2 built-in CI interfaces
• Input frequency range 950–2150 MHz
• Output frequency range 45–870 MHz
415 275 a
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Wisi OH 85 H
Summary of Contents for Wisi OH 85 H
- Page 1 Betriebsanleitung Operating instructions WISI COMPACT HEADEND OH 85 H (HDTV) Schutzkappe für CI-Schächte Dust cap for CI slot • Empfang von zwei DVB-S/S2-Signalen • Reception of two DVB-S/S2 signals and und Transmodulation in zwei QAM- transmodulation into two QAM-TV-channels TV-Kanäle •...
- Page 2 Press any key to call the module menu or System menu. Modul-Menü / Module meue Modul 1 OH 85 H / Module 1 OH 85 H Parameter-Menü / Parameter menu Modul 2 OH 85 / Module 2 OH 85 Cahnnel Ÿ...
- Page 3 Headend OH 41 (OK 41 A) (Zubehör) / Headend OH 41 (OK 41 A) (Accessory) Parameter-Menü / Parameter menu ▲▼ Tasten / keys — Parameter wählen / Select parameter ▶ Taste / keys — Weiter zum Parameter-Untermenü / Move to parameter sub-menu ◀...
- Page 4 Vorgehensweise OH 85-Modul-Inbetriebnahme: Parametermenüs siehe nächste Seiten Bitte Reihenfolge einhalten: SAT-Signal an Eingangsbuchse anlegen, geg. CAM Modul mit Karte einstecken Grundgerät mit Modul einschalten Startet Gerät nicht, Eingangsbuchse auf Kurzschluß prüfen, geg. DC-Trennglied am Eingang einfügen Eingangsparameter: DiSEqC, Sat-IF und SymRate, für Kanal A und B einstellen Modulmenü...
- Page 5 OH 85 module commissioning procedure: Parameter menu see on the following pages Please follow the configuration as described below: Wire the signals at the input, if need be plug in a CAM with smart card Connect SAT signals to F connector. Switch on the basic unit with the module If the device doesn‘t start, please check the F connector for a short-circuit, if needed insert a DC block at the input...
- Page 6 Bedienung / Instructions Channel Kanalauswahl A / B A = Oberer Eingang B = Unterer Eingang Channel Selection A / B A = Upper input B = Lower input DiSEqC Eingangsebenenwahl LNB off .......keine LNB-Speisung DC 14V .......Ebenenwahl mit analogen Schaltkriterien DC 18V 14V 22kHz 18V 22kHz...
- Page 7 Bedienung / Instructions Sat-Lev Eingangspegel des empfangenen SAT-Signals in dBμV Pegel des dekodierten Eingangsignals Dekodierung ist ab 45 dBµV möglich. Input level of the satellite signal at the input in dBμV Level of the decoded input signal Decoding works from 45 dBµV Sat-CNR Signal/Rauschabstand Eingangssignal in dB...
- Page 8 Bedienung / Instructions Program Programmauswahl 1 Das Erste _T ..Pgm.-Name; „_“ = FTA; T = TV 2 zdf_neo _T* ..Pgm.-Name; „_“ = FTA; T = TV; „*“ = ausgewählt 3 Sky Cinema#T$ ..Pgm.-Name; „#“ = scrambled; „$“ = descramble 4 NDR Kultur _R ..Pgm.-Name; „_“ = FTA; R = Radio Programme selection 1 Das Erste _T ..Pgm.-Name;...
-
Page 9: Output Attenuator
Bedienung / Instructions F-Out Ausgangsfrequenz 474,00 45,00–870,00 in 0,25-MHz-Schritten Output frequency 474,00 45,00–870,00 in 0,25-MHz-steps Out-Att Ausgangsdämpfungssteller 7 dB 0–15 dB in 1-dB-Schritten Output attenuator 7 dB 0–15 dB in 1-dB-steps Q-Rate* QAM-Ausgangssymbolrate 6900 kS/s 1000–7499 kSym/s ist Q-Stuf auf off geschaltet, so wird die aktuelle Datenrate am QAM- Modulator angezeigt. - Page 10 Bedienung / Instructions OUT BW* Kanalbandbreite der QAM-Ausgangskanäle 8/7 MHz Bandbreite wird an allen Kanälen gleichzeitig zwischen 7 und 8 MHz umgestellt. Channel bandwith of the QAM output channels 8/7 MHz Bandwidth will be changed in all channels between 7 and 8 MHz simultaneously. Stuff.
- Page 11 Bedienung / Instructions PAT Mon PAT-Monitoring Das PAT-Monitoring überwacht Änderungen der Versions- information der PAT und PMTs. Bei einer Änderung werden die PID-Filter im Ausgangsmodulator aktualisiert (select mode). Zusätzlich werden die Änderungen in die Entschlüsselung übernommen. Dies wird insbesondere bei der dynamischen Änderung des Transportstromes benötigt z.B.
- Page 12 Bedienung / Instructions ModVer Ausgangsmodulator-Version 00000023 Hier wird die Software-Version des QAM- Modulators ausgegeben. Output modulator version 00000023 It displays the software version of the QAM modulator. SW-Ver OH 85 Modul Software-Version V1.00 Hier wird die Software-Version des OH 85 Modules dargestellt.
- Page 13 Bedienung / Instructions Update* OH 85 Modul Update Durch Wahl von „yes“ kann hier gezielt ein Software-Update an dem gewählten OH Modul durchgeführt werden. Insert USB Stick USB Stick mit OH 85 Software in OH 50 USB- Anschluss einstecken. Abbruch durch gleichzeitiges drücken der 4 Bedientasten am Handset (Gerät startet neu).
- Page 14 Bedienung / Instructions Factory OH 85 Werkseinstellungen Durch Wahl von „yes“ werden Moduleinstellung mit Werkseinstellungen (siehe Anhang) überschrieben. OH 85 Factory settings If „yes“ is selected the module setting are overwritten with the factory settings (see appendix) - 14 -...
- Page 15 Technische Daten / Specifications Eingang / Input Eingangsimpedanz / Input Impedance 75 Ω Eingangsfrequenzbereich / Input frequency range 950–2150 MHz Eingangsfrequenzschritte / Input frequency steps 1 MHz Rückflußdämpfung am Eingang / Input return loss > 8 dB ZF-Frequenz/-Bandbreite / IF-frequency / -bandwidth none (Zero-IF) Eingangspegelbereich / Input level range 47–80 dBµV...
- Page 16 Technische Daten / Specifications Allgemeine Daten / General specifications Abmessungen / Dimensions 220 (253 *) x 105 x 29,5 mm Anschlüsse / Connectors * with F-connector 2 x F-connector RF-input RF-output 1 x F-connector Power Connector on board Connector on board Control Stromaufnahme (ohne CAM-Modul oder LNB-Versorgung) / 0,75 A / 12,5 V...
- Page 17 Ausgangskanaltabelle / Output channel list VHF - Band I VHF - Hyperband – Sonderkanäle Kanal Mittenfrequenz Bandbreite Kanal Mittenfrequenz Bandbreite Channel Center frequency Bandwith Channel Center frequency Bandwith 50,5 S 21 57,5 S 22 64,5 S 23 S 24 VHF - untere Sonderkanäle S 25 Kanal Mittenfrequenz...
- Page 18 Ausgangskanaltabelle / Output channel list UHF - Band V Kanal Mittenfrequenz Bandbreite Channel Center frequency Bandwith Werkseinstellungen / Factory settings Kanal A / Channel A Kanal B / Channel B Menüpunkt Einstellung Menüpunkt Einstellung Menue Setting Menue Setting DiSEqC LNB off DiSEqC LNB off Sat-IF...
- Page 19 DiSEqC Zuordnungstabelle / DiSEqC allocation table DiSEqC-Ebene Standardzuordnung SAT1 LNB A (z.B.: Astra) vertikal Low-Band SAT2 LNB A (z.B.:Astra) horizontal Low-Band SAT3 LNB A (z.B.: Astra) vertikal High-Band SAT4 LNB A (z.B.: Astra) horizontal High-Band SAT5 LNB B (z.B.: Eutelsat) vertikal Low-Band SAT6 LNB B (z.B.: Eutelsat) horizontal Low-Band SAT7...
- Page 20 Empfangs- und Verteiltechnik Wilhelm-Sihn-Straße 5–7 75223 Niefern-Oeschelbronn, Germany Tel.: +49 900 - 1117722, Fax: +49 7233 - 66-320, Technische Änderungen und Druckfehler vorbehalten! E-mail: info@wisi.de, wisigroup.com Technical Modifications reserved. WISI cannot be held liable for any printing error. - 20 -...
