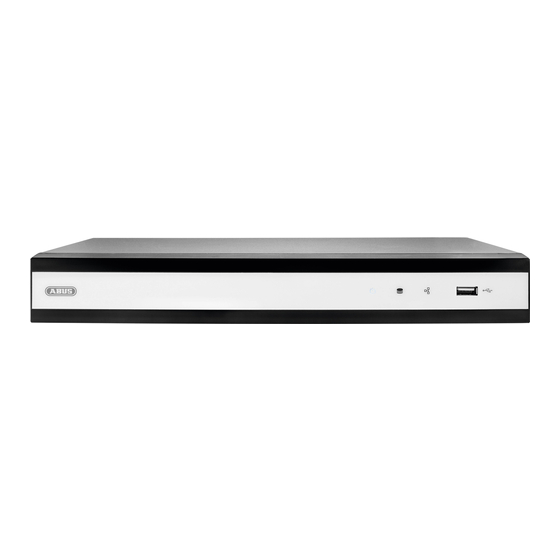

Summary of Contents for Abus TVVR36301

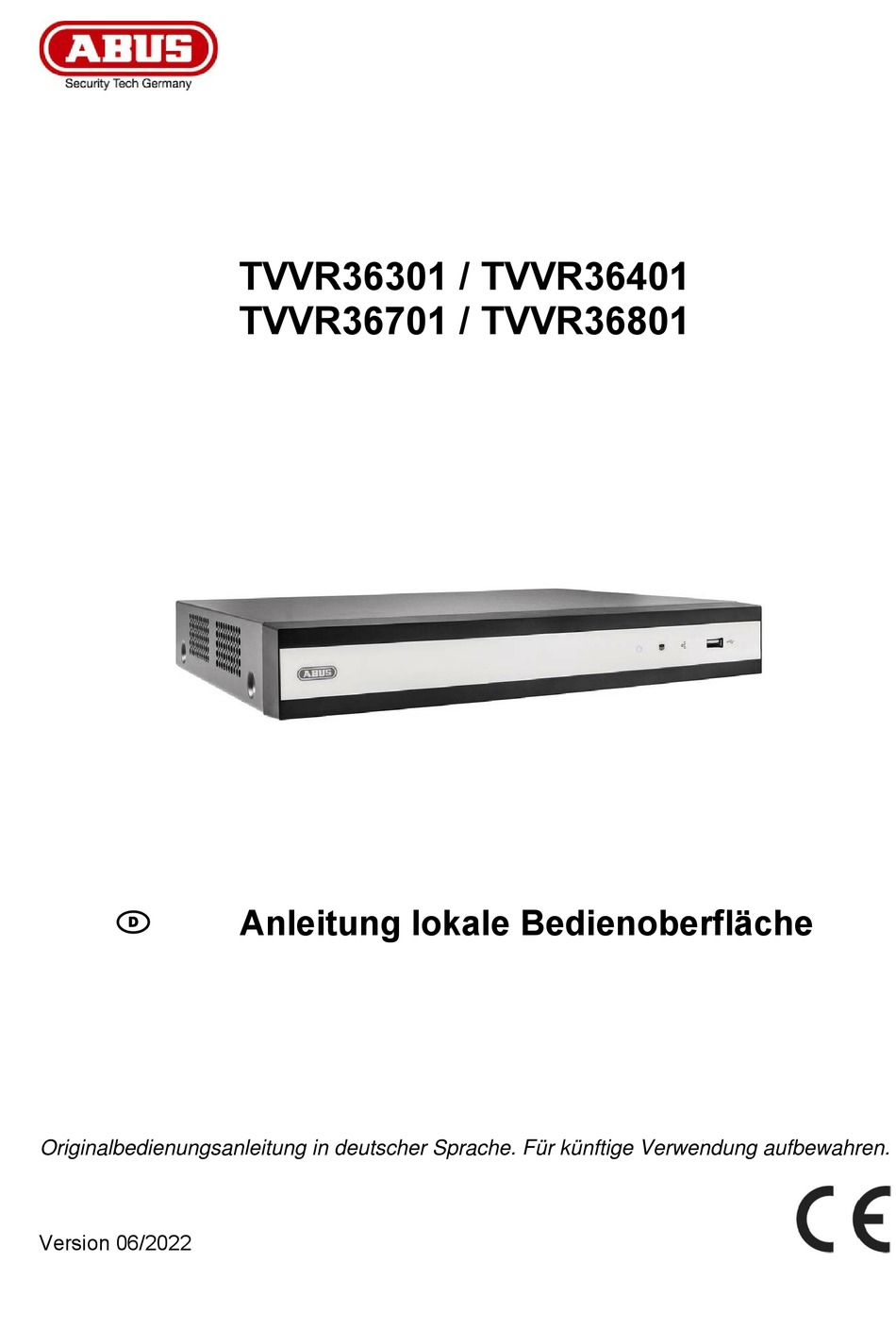

- Page 1 TVVR36301 / TVVR36401 TVVR36701 / TVVR36801 Anleitung lokale Bedienoberfläche Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren. Version 06/2022...
-
Page 2: Table Of Contents
INHALT Konformitätserklärung ..................4 Einrichtungsassistent ................... 5 Live-Ansicht ......................5 Hauptmenü ......................7 Kameramenü ......................8 Kamerabefehl ......................8 Anzeigemenü ......................8 Wiedergabe-Ansicht .................... 9 Kameraauswahl ...................... 9 ... - Page 3 Protokollserver-Einstellungen ................21 ABUS Link Station ..................... 22 E-Mail ........................ 23 Kamera ......................... 24 Kamera hinzufügen ................... 24 Netzwerkübersicht ..................... 25 Kamera via PoE verbinden ................27 Anzeigeeinstellungen ..................29 Privatzone ......................31 ...
-
Page 4: Konformitätserklärung
1) Konformitätserklärung Hiermit erklärt ABUS Security Center, dass das beiliegende Produkt die folgenden Richtlinien, die das Produkt betreffen, erfüllt: EMV-Richtlinie 2014/30/EU Nieder-Spannungsrichtlinie 2014/35/EU RoHS-Richtlinie 2011/65/EU Die vollständige EU-Konformitätserklärung kann unter folgender Adresse bezogen werden: ABUS Security Center GmbH & Co. KG... -
Page 5: Einrichtungsassistent
2) Einrichtungsassistent Der Einrichtungsassistent führt Sie durch die notwendigen Grundeinstellungen des Systems. Danach ist der Rekorder grundsätzlich zur Aufnahme und Überwachung eingerichtet. 3) Live-Ansicht Die Live-Ansicht startet automatisch nach dem Einschalten des Gerätes. Diese Ansicht bietet die Möglichkeit Livebilder und Kamerabefehle von allen angeschlossenen Kameras am Rekorder anzuzeigen bzw. - Page 6 Mit Doppelklick der linken Maustaste können Sie das jeweilige Kamerabild als Vollbild darstellen oder wieder zu ursprünglicher Ansicht zurückschalten. Mit einem Klick der rechten Maustaste können Sie die Menüstruktur aus- und einblenden, um nur die jeweilige Kameralayout als Vollbild darzustellen. Die Live-Ansicht ist in folgende Funktionsbereiche unterteilt: Hauptmenü...
-
Page 7: Hauptmenü
Reduktion der Menüstruktur auf die wichtigsten Bedienfunktionen ABUS Link Station Aktivierung und Konfiguration der ABUS Link Station Funktion (Cloud Verbindung zur ABUS Link Station App, keine Portforwarding im Router nötig) Öffnet das Logbuch Alle Interaktionen und Ereignisse werden im Logbuch protokolliert. -
Page 8: Kameramenü
Kameramenü Kamerabefehl Startet die Wiedergabe der letzten 5 Minuten Öffnet die PTZ Steuerung (nur sichtbar bei angeschlossener PTZ Kamera) Öffnet den digitalen Zoom Schaltet Audio an / aus Wechselt zwischen Stream 1 und Stream 2 Anzeigemenü Wechselt zwischen Ansicht-Seiten Öffnet die Auswahl der Kameralayouts Startet / beendet die Sequenzanzeige Öffnet und schließt die Vollbild-Ansicht... -
Page 9: Wiedergabe-Ansicht
4) Wiedergabe-Ansicht Die Wiedergabe ermöglicht das Abspielen der aufgezeichneten Videodaten von Kameras am Rekorder. Die Wiedergabe-Ansicht ist in folgende Funktionsbereiche unterteilt: Kameraliste Auswahl der Kameras für die Wiedergabe Kalender Auswahl des Datums der aufgezeichneten Daten. Kamerabefehl Auswahl der Kamerabefehle und Aktionen der ausgewählten Kamera. -
Page 10: Kalender
Kalender Im Kalender können Sie den Tag für die mit der zu durchsuchenden Aufzeichnung direkt auswählen. Kamerabefehl Erstellt eine Markierung der aktuellen Wiedergabeposition. Markierungen können über den Wiedergabe-Typ „Markierung“ direkt aufgerufen und wiedergegeben werden. Öffnet die digitale Zoom-Funktion Schaltet Audio an / aus inkl. Lautstärkeeinstellung Die Aufzeichnungsdatei der aktuellen Wiedergabeposition wird gesperrt. -
Page 11: Regeln
Regeln Es stehen drei verschiedene Filter zur Verfügung, um die Suche nach bestimmten Aufzeichnungen zu vereinfachen. Dabei wird auch immer die Darstellung der Zeitleiste angepasst. Zeigt alle Aufzeichnungen an, die von einer VCA- Funktion ausgelöst wurden Bsp. Tripwire In vorhanden Aufzeichnungen kann mittels einer VCA- Funktion nachträglich gezielt gesucht werden. -
Page 12: Dateisuche
5) Dateisuche Hier haben Sie zwei Möglichkeit nach Aufzeichnungen zu suchen: Suche - Suche nach Videos oder Bilder Suche nach Personen Kameras muss diese Funktion unterstützen und zuvor konfiguriert sein Alle Dateien Zeit Auswahl eines vordefinierten oder selbst definierten Zeitraums. Kamera Auswahl welche Kameraarchive durchsucht werden sollen Ereignistyp... -
Page 13: Konfiguration
6) Konfiguration Achtung: Vergewissern Sie sich, dass Datum und Uhrzeit korrekt eingestellt wurden. Nachträgliche Änderungen können zum Datenverlusten führen! Sorgen Sie rechtzeitig für eine Datensicherung. System Allgemein Sprache Wählen Sie die anzuzeigende Menü-Sprache aus Zeitzone Wählen Sie die Zeitzone aus in der Sie sich befinden Datum Format Wählen Sie wie das Datum dargestellt werden soll: MM-TT-JJJJ, TT-MM-JJJJ, JJJJ-MM-TT... -
Page 14: Liveansicht
VGA Auflösung Wählen Sie die Monitor-Auflösung des VGA-Ausganges HDMI Auflösung Wählen Sie die Monitor-Auflösung des HDMI-Ausganges Geschwindigkeit Wählen Sie die gewünschte Geschwindigkeit des des Mauszeigers Mauszeigers DST-Einstellungen (Sommerzeit) Geben Sie an dieser Stelle alle nötigen Daten für die Umstellung zwischen Sommer- und Normalzeit ein Weitere Einstellungen Gerätename... -
Page 15: Layout / Anzeigen
HDMI: ist diese Option gewählt, erfolgt die Audioausgabe über die HDMI-Schnittstelle Lautstärke Hier können Sie die Lautstärke anpassen Ereignis anzeigen Hier können Sie den Monitor für die Ausgabe von Ereignissen definieren Vollbild Hier können Sie definieren, wie viele Sekunden das Ereignis Überwachung auf dem zugewiesenen Monitor angezeigt werden soll Verweilzeit... -
Page 16: Benutzer
Benutzer Im Menü „Benutzer“ findet die Benutzerverwaltung statt. Benutzer hinzufügen Benutzer ändern Benutzer löschen Benutzer hinzufügen Um einen Benutzer hinzuzufügen klicken Sie auf das „+“ Symbol. Benutzername Wählen Sie einen eindeutigen Namen Passwort Wählen Sie ein Passwort Hinweis: wechseln Sie Passwörter regelmäßig, verwenden Sie Kombinationen aus Buchstaben, Zahlen etc., notieren Sie Passwörter an einem geschützten Ort. -
Page 17: Benutzer Löschen
Benutzer löschen Um einen Benutzer zu löschen, wählen Sie zuerst einen Benutzer aus und klicken dann auf das Symbol „Löschen“. Permission / Berechtigungen für Benutzer Pro Benutzer können Sie festlegen, welche Rechte der Benutzer beim Lokalen und Fernzugriff via Netzwerk hat. Wählen Sie hierzu den Benutzer aus, klicken auf in der Spalte „Berechtigungen“... -
Page 18: Netzwerk
Netzwerk Im Menü „Netzwerk“ wird die komplette Netzwerkkonfiguration des Rekorders vorgenommen. Der Rekorder muss mindestens mittels Netzwerkkabel physisch mit dem Netzwerk verbunden werden. Um einen reibungslosen Netzwerkbetrieb zu ermöglichen, empfehlen wir eine durchgängige GBit-Verkabelung zwischen Rekorder, Kamera und Switch. Hinweis Die korrekten Netzwerkeinstellungen sind unabdingbar, um Netzwerkkameras einzubinden und mittels Remote-Software (Browser, CMS, App) auf den Rekorder zuzugreifen. -
Page 19: Ddns
Hier tragen Sie das Passwort für Ihren DDNS-Account ein Wenn Sie ABUS-Server für den Remote-Zugriff verwenden möchten, gehen Sie wie folgt vor: 1) Um die ABUS DDNS Funktion nutzen zu können, müssen Sie zuvor ein kostenloses Konto bei http://www.abus-server.com einrichten. Bitte beachten Sie hierzu die FAQs auf der Webseite. -
Page 20: Nat
Der NVR wird sich nun mit dem ABUS Server-Account verbinden. Dieser Vorgang kann bis zu 2 Minuten in Anspruch nehmen. Im ABUS Server werden nun die Ports automatisch in regelmäßigen Abständen übermittelt und aktualisiert. Damit ein Zugriff von extern möglich ist und der Port-Scan des ABUS Servers den Status „grün“... -
Page 21: Weitere Einstellungen
Netzwerk-Adresse der CMS-Station Alarm Host Port Port Ihrer CMS Station (Standard: 7200) Server Port Port für Datenkommunikation zu ABUS CMS und iDVR App / ABUS LINK STATION APP (normale Verbindung via IP) (Standard: 8000) HTTP Port Port des Webservers (Standard: 80) Multicast IP Sie können zur Traffic-Minimierung hier auch die Multicast IP... -
Page 22: Abus Link Station
Account Status ABUS Link Station verbunden ist In der App „ABUS Link Station“ können Sie ganz einfach Geräte hinzufügen, indem Sie den QR Code des Gerätes scannen. Diesen QR Code finden Sie im Lieferumfang oder Sie können den hier im Menü angezeigten QR Code nutzen. -
Page 23: E-Mail
E-Mail In einem Alarmfall kann das Gerät eine Nachricht per Email versenden. Geben Sie hier die E-Mail-Konfiguration ein. Server Checkbox aktivieren, wenn eine Authentifizierung am Server Authentifizierung erfolgen soll/notwendig ist Benutzername Tragen Sie hier den Benutzername von Ihrem E-Mail-Konto Passwort Tragen Sie hier das Passwort von Ihrem E-Mail-Konto ein Absender Tragen Sie hier den Absendername ein... -
Page 24: Kamera
Kamera Kamera hinzufügen Alle Kameras auswählen Kamera hinzufügen Kamera löschen Kameraliste importieren / exportieren Weitere Einstellungen: Protokoll Hier können Sie ein benutzerspezifisches RTSP-Profil erstellen. Dieses Profil kann dann beim Hinzufügen einer Kamera ausgewählt werden. Protokoll: zu definierendes Profil auswählen Bezeichnung: Frei wählbare Bezeichnung Stream: o Alle Werte unterhalb von „Stream 1“... -
Page 25: Netzwerkübersicht
Übertragungsprotokoll: Verwenden Sie die Einstellung Auto, sofern keine speziellen Anforderungen vorliegen. Port: Eingabe des RTSP-Ports Pfad: Angabe des RTSP-Streaming Pfades auf der Netzwerkkamera Typischer Aufbau eines RTSP-Streaming-Pfades: rtsp://192.168.0.1:554/video.h264 Kamera Standard-Passwortverwaltung Hier können Sie das Standard-Passwort (wurde bei der Initialeinrichtung im Einrichtungsassistenten vergeben) ändern. - Page 26 Alternativ können Sie Kameras durch klicken auf die Buttons oben im Menü hinzufügen. IP-Adresse IP-Adresse der Kamera Protokoll Hersteller Kommunikationsprotokoll. Für Kameras von ABUS wählen Sie bitte ABUS als Protokoll aus. Port Kommunikationsport der Kamera (in der Regel Port 80 oder 8000) Übertragungsprotokoll Auto (empfohlen) , UDP, TCP Benutzername...
-
Page 27: Kamera Via Poe Verbinden
Netzwerkeinstellungen). Kamera via PoE verbinden Die PoE Netzwerkvideorekorder TVVR36401 und TVVR36801 verfügen über integrierte PoE Ports, über welche direkt ABUS Netzwerkkameras angeschlossen werden können. (Siehe Kompatibilitätsliste). Bitte verbinden Sie Schritt für Schritt die einzelnen Kameras an den PoE-Ports und warten Sie bis die jeweilige Kamera den Status „ONLINE“ hat und ein Bild zu sehen ist. - Page 28 Lokal am Gerät unter „Kamera“ / „PoE-Einstellungen findet man die Konfigurationsmöglichkeiten für die integrierten PoE Ports. A) PoE-Spannungsversorgung konfigurieren -Kanal: Hier wird die Anzahl der verfügbaren Slots angezeigt -Langstreckenübertragung: Hier kann man die Langstreckenübertragung aktivieren -Kurzstreckenübertragung: Hier kann man die Kurzstreckenübertragung aktivieren -Kanal Status Hier wird angezeigt welche Kameras verbunden sind.
-
Page 29: Anzeigeeinstellungen
B) PoE-Verbindung konfigurieren Hier befindet sich eine Liste in der man die PoE Kanäle Aktivieren/Deaktivieren kann. Wenn man die „PoE-Ports“ deaktiviert, kann man Netzwerkkameras im Menü „IP- Kamera“ auf normalem Weg hinzufügen. Anzeigeeinstellungen Hier haben Sie Möglichkeit. pro Kamera individuelle Einstellung zur Darstellung der Kamera vorzunehmen. - Page 30 Achtung: Je nach eingesetzten Kameramodell kann die Auswahl von Einstellungsmöglichkeiten variieren. Nähere Information zu den Einstellungen entnehmen Sie bitte der Bedienungsanleitung der Kamera. Kamera Wählen Sie die einzustellende Kamera aus Kameraname Hier können Sie die Bezeichnung für die Kamera ändern Hier können Sie wählen, was und in welchem Format im Kamerabild angezeigt werden soll: Name, Datum, Wochentag...
-
Page 31: Privatzone
Privatzone Hier können Sie pro Kamera bis zu 4 Privatzonen erstellen. Durch Klicken auf die Checkbox „Aktivieren“, können Sie im angezeigten Livebild direkt die Privatzone erstellen und löschen. -
Page 32: Ereignis
(Konfiguration der Vollbildausgabe unter „System“ / „Liveansicht“) Audio Warnung Startet einen Warnton am Rekorder CMS / Link Station Sendet eine Push Nachricht an die ABUS CMS oder ABUS Push Link Station App E-Mail senden Versendet eine E-Mail (zuvor müssen die Empfänger + SMTP eingerichtet sein) Lokal->1... -
Page 33: Intelligentes Ereignis
Bewegungserkennung Der Rekorder verarbeitet ausschließlich die Bewegungserkennung innerhalb der Kamera. Wird in diesem Dialog ein Live-Bild der Kamera angezeigt, können Sie direkt die Bewegungsmasken der Kamera konfigurieren. Hinweis: Die angezeigten Einstellungen für die Bewegungserkennung sind Grundeinstellungen. Im Web- Interface der Kamera werden möglicherweise detaillierte Einstellungen angeboten. -
Page 34: Aufnahme
Tripwire Detection Die Funktion Tripwire löst ein Ereignis aus, wenn sich ein Objekt über eine virtuelle Linie in eine bestimmte oder beide Richtungen bewegt. Intrusion Detection Die Funktion Intrusion Detection löst ein Ereignis aus, wenn ein Objekt, länger als die eingestellte Zeit, in dem zu überwachenden Bereich verweilt. -
Page 35: Stream-Einstellungen
Stream-Einstellungen Hier können Sie die Video-Parameter für den Stream 1 und 2 anpassen. Achtung: Nähere Information zu den Einstellungen entnehmen Sie bitte der Bedienungsanleitung der Kamera. Speicher Hier können Sie lokale oder netzwerkbasierte Speichermedien konfigurieren und deren Status einsehen. Hinzufügen Netzlaufwerk hinzufügen Initialisieren Speicher initialisieren (formatieren) -
Page 36: Netzlaufwerk Hinzufügen
Fehlerhaft Schlafend (=Standby) Eigenschaften Zeigt den Zugriffsstatus der Festplatte an: Nur lesen: Schreibschutz Lesen/Schreiben: Lesen und schreiben Zeigt den Anschlusstyp der Festplatte an: Lokal: Gerätefestplatte NAS: Netzwerkfestplatte (NFS) IP SAN: iSCSI Volume Verf. Speicher Zeigt den freien Speicherplatz an Gruppe Zeigt an welcher Gruppe die Festplatte zugeordnet ist... -
Page 37: Speichermodus
IP Adresse Geben Sie hier die IP-Adresse des Netzwerkspeichers ein. Verzeichnis Klicken Sie auf „Suchen“ um den Pfad auszuwählen oder geben Sie diesen direkt ein. Speichermodus In diesem Menü stellen Sie den Speichermodus des Rekorders ein. Es stehen zwei unterschiedliche Speicher-Modi zur Verfügung, um Videodaten entweder auf alle Festplatten zu verteilen oder gezielt Schreibvorgänge auf einzelne Datenträger zu ermöglichen. -
Page 38: Modus: Gruppe
Modus: Gruppe In diesem Modus können die Videodaten gezielt (auch redundant) auf ausgewählte Datenträger geschrieben werden. Hierzu werden die Datenträger in „Gruppen“ organisiert. Eine Gruppe muss mindestens eine HDD beinhalten. Auf HDD Gruppe Wählen Sie die HDD-Gruppe aus aufzeichnen Kamera Wählen Sie welche Kameras auf der aktuell gewählten Gruppe aufzeichnen sollen Hinweis: Um Einstellungen an der HDD-Gruppe vorzunehmen, klicken Sie bei der... -
Page 39: Wartung-Einstellungen
7) Wartung-Einstellungen In diesem Menü können Sie u.a. wichtige Statusinformationen, sowie Konfigurationsdaten exportieren und importieren und den Rekorder auf Werkseinstellungen zurücksetzen. Logbuch Alle Interaktionen und Ereignisse werden im Logbuch protokolliert. Hier können Einträge nach bestimmten Kriterien gefiltert und angezeigt werden. Erweiterte Einstellungen... -
Page 40: Update
Update Hier können Sie den Rekorder mit der aktuellen Firmware updaten. Zurücksetzen Hier können Sie die Einstellungen vom Rekorder zurücksetzen, den Rekorder komplett auf Werkseinstellungen zurücksetzen oder den Rekorder wieder auf „inaktiv“ setzen. -
Page 41: Wartung Und Reinigung
8) Wartung und Reinigung Wartung Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ... -
Page 42: Technische Daten
10) Technische Daten Die technischen Daten der einzelnen Kameras sind unter www.abus.com über die Produktsuche verfügbar. 11) Open Source Lizenzhinweise Wir weisen auch an dieser Stelle darauf hin, dass die Netzwerküberwachungskamera u.a. Open Source Software enthalten. Lesen Sie hierzu die dem Produkt beigefügten Open Source... - Page 43 TVVR36301 / TVVR36401 TVVR36701 / TVVR36801 Instructions for local user interface Original operating instructions in English. Keep for future use. Version 06/2022...
- Page 44 CONTENTS Declaration of conformity ..................4 Setup wizard ......................5 Live view ......................5 Main menu ......................7 Camera menu ......................8 Camera command ....................8 Display menu ......................8 Playback view ...................... 9 Camera selection ....................9 Calendar ....................... 10 Camera command ....................
- Page 45 Protocol server settings ..................21 ABUS Link Station ..................... 22 E-mail ........................ 22 Camera ......................... 24 Add camera ....................... 24 Network overview ....................25 Connect camera via PoE ................... 27 Display settings ....................29 Private zone ...................... 31 Event ........................32 Normal event .....................
-
Page 46: Declaration Of Conformity
1) Declaration of conformity ABUS Security Center hereby declares that the enclosed product complies with the following directives concerning the product: EMC Directive 2014/30/EU Low Voltage Directive 2014/35/EU RoHS Directive 2011/65/EU The complete EU Declaration of Conformity can be obtained from the following address: ABUS Security Center GmbH &... -
Page 47: Setup Wizard
2) Setup wizard The setup wizard guides you through the necessary basic settings of the system. After that, the recorder is basically set up for recording and monitoring. 3) Live view The live view starts automatically after the unit is switched on. This view offers the possibility of displaying or executing live images and camera commands from all connected cameras on the recorder. - Page 48 • By double-clicking the left mouse button, you can display the respective camera image in full screen or switch back to the original view. • With a click of the right mouse button, you can hide and show the menu structure to display only the respective camera layout as a full screen.
-
Page 49: Main Menu
ABUS Link Station Activation and configuration of the ABUS Link Station function (cloud connection to the ABUS Link Station app, no port forwarding in the router necessary) Opens the logbook All interactions and events are logged in the logbook. Here, entries can be filtered and displayed according to certain criteria. -
Page 50: Camera Menu
Camera menu Camera command Starts playback of the last 5 minutes Opens the PTZ control (only visible when PTZ camera is connected) Opens the digital zoom Switches audio on / off Switches between stream 1 and stream 2 Display menu Switches between view pages Opens the selection of camera layouts Starts / ends the sequence display... -
Page 51: Playback View
4) Playback view Playback allows the recorded video data from cameras to be played back on the recorder. The playback view is divided into the following functional areas: Camera list Selecting the cameras for playback Calendar Selection of the date of the recorded data. Camera Selection of camera commands and actions of the selected command... -
Page 52: Calendar
Calendar In the calendar, you can directly select the day for the recording to be searched. Camera command Creates a marker of the current playback position. Markers can be called up and played back directly via the playback type "Marker". Opens the digital zoom function Switches audio on / off incl. -
Page 53: Rules
Rules Three different filters are available to simplify the search for specific records. The display of the timeline is also always adjusted. • Displays all recordings triggered by a VCA function Ex. Tripwire • In existing recordings, a VCA function can be used to search specifically afterwards. -
Page 54: File Search
5) File search Here you have two options to search for records: • Search - Search for videos or images • Search for persons Cameras must support this function and be configured beforehand All files Time Selection of a predefined or self-defined time period. Camera Selecting which camera archives are to be searched Event type... -
Page 55: Configuration
6) Configuration Caution: Make sure that the date and time have been set correctly. Subsequent changes can lead to data loss! Make sure you back up your data in good time. System General Language Select the menu language to be displayed Time zone Select the time zone in which you are located Date Format... -
Page 56: Live View
HDMI resolution Select the monitor resolution of the HDMI output Mouse pointer Select the desired speed of the mouse pointer speed DST settings (summer time) Enter all the necessary data for the changeover between daylight saving time and standard time here. More settings Device name Assigning an individual unit name. -
Page 57: Layout / Advertisements
HDMI: if this option is selected, the audio is output via the HDMI interface. Volume Here you can adjust the volume Show event Here you can define the monitor for the output of events Full screen Here you can define how many seconds the event is to be monitoring Dwell displayed on the assigned monitor time... -
Page 58: User
User User administration takes place in the "Users" menu. Add user Change user Delete user Add user To add a user, click on the "+" symbol. Username Choose a unique name Password Choose a password Note: change passwords regularly, use combinations of letters, numbers etc., write down passwords in a protected place. -
Page 59: Permission / Authorisations For Users
Delete user To delete a user, first select a user and then click on the "Delete" icon. Permission / Authorisations for users For each user, you can define which rights the user has for local and remote access via the network. To do this, select the user, click on in the "Permissions"... -
Page 60: Network
Network The complete network configuration of the recorder is carried out in the "Network" menu. The recorder must be physically connected to the network at least by means of a network cable. To enable smooth network operation, we recommend continuous GBit cabling between the recorder, camera and switch. -
Page 61: Ddns
If you want to use ABUS servers for remote access, proceed as follows: 1) In order to be able to use the ABUS DDNS function, you must first set up a free account at http://www.abus-server.com. Please refer to the FAQs on the website. -
Page 62: Nat
UPnP is active in the router). If UPnP is activated, the network ports configured by UPnP (if ABUS DDNS is active) are transmitted to the ABUS server. Assignment type If set to "manual", the network ports can be set manually via the "Edit"... -
Page 63: Protocol Server Settings
Alarm Host Port Port of your CMS station ( default: 7200) Server Port Port for data communication to ABUS CMS and iDVR App / ABUS LINK STATION APP (normal connection via IP) (default: 8000) HTTP Port Port of the web server (... -
Page 64: Abus Link Station
Account Status Station user account. In the "ABUS Link Station" app, you can easily add devices by scanning the QR code of the device. You will find this QR code in the scope of delivery or you can use the QR code displayed here in the menu. - Page 65 In the event of an alarm, the unit can send a message by email. Enter the email configuration here. Server Activate the checkbox if authentication on the server should/is authentication necessary. Username Enter the username of your e-mail account here Password Enter the password from your e-mail account here Sender...
-
Page 66: Camera
Camera Add camera Select all cameras Add camera Delete camera Import / export camera list Other settings: • Protocol Here you can create a user-specific RTSP profile. This profile can then be selected when adding a camera. Protocol: Select profile to be defined Designation: Freely selectable designation Stream: o All values below "Stream 1"... -
Page 67: Network Overview
Transmission protocol: Use the Auto setting unless there are special requirements. Port: Enter the RTSP port Path: Specification of the RTSP streaming path on the network camera. Typical structure of an RTSP streaming path: rtsp://192.168.0.1:554/video.h264 • Camera Default Password Management Here you can change the default password (assigned during the initial setup in the setup wizard). - Page 68 Alternatively, you can add cameras by clicking on the buttons at the top of the menu. IP address IP address of the camera Protocol Manufacturer Communication protocol. For cameras from ABUS, please select ABUS as the protocol. Port Communication port of the camera (usually port 80 or 8000)
-
Page 69: Connect Camera Via Poe
Connect camera via PoE The PoE network video recorders TVVR36401 and TVVR36801 have integrated PoE ports via which ABUS network cameras can be connected directly. (See compatibility list). Please connect the individual cameras to the PoE ports step by step and wait until the respective camera has the status "ONLINE"... - Page 70 The configuration options for the integrated PoE ports can be found locally on the unit under "Camera" / "PoE settings". A) Configure PoE power supply -channel: The number of available slots is displayed here -Long distance transmission: Here you can activate the long-distance transmission -Short-range transmission: Here you can activate the short-range transmission -Channel Status This shows which cameras are connected.
-
Page 71: Display Settings
B) Configure PoE connection Here you will find a list in which you can activate/deactivate the PoE channels. If you deactivate the "PoE ports", you can add network cameras in the "IP camera" menu in the normal way. Display settings Here you have the option of making individual settings per camera for the display of the camera. - Page 72 Attention: Depending on the camera model used, the selection of setting options may vary. For more information on the settings, please refer to the operating instructions of the camera. Camera Select the camera to be set Camera name Here you can change the name for the camera Here you can select what is to be displayed in the camera image and in what format: Name, date, weekday...
-
Page 73: Private Zone
Private zone Here you can create up to 4 privacy zones per camera. By clicking on the "Activate" checkbox, you can directly create and delete the privacy zone in the displayed live image. -
Page 74: Event
"System" / "Live View") Audio warning Starts a warning tone on the recorder CMS / Link Station Sends a push message to the ABUS CMS or ABUS Link Push Station App Send e-mail Sends an e-mail (recipients + SMTP must be set up beforehand) Local->1... -
Page 75: Intelligent Event
Motion detection The recorder only processes motion detection within the camera. If a live image of the camera is displayed in this dialogue, you can directly configure the camera's motion masks. Note: The displayed settings for motion detection are basic settings. -
Page 76: Recording
Intrusion detection The Intrusion Detection function triggers an event if an object remains in the area to be monitored for longer than the set time. Scene Change This function triggers an event if the image content changes Detection seriously. A twisting of the camera can thus be detected. Recording Timetable First activate the schedule, click on a trigger and then drag in the weekly calendar... -
Page 77: Stream Settings
Stream settings Here you can adjust the video parameters for stream 1 and 2. Attention: For more information on the settings, please refer to the operating instructions of the camera. Memory Here you can configure local or network-based storage media and view their status. Add network drive Initialise Initialise (format) memory... -
Page 78: Add Network Drive
• Read only: Write protection • Reading/Writing: Reading and writing Type Displays the connection type of the hard disk: • Local: Device hard disk • NAS: Network Hard Drive (NFS) • IP SAN: iSCSI Volume Verf. memory Displays the free memory space Group Shows which group the hard disk is assigned to Editing... -
Page 79: Mode: Contingent
In this menu you set the storage mode of the recorder. Two different storage modes are available, either to distribute video data to all hard disks or to enable specific write operations to individual data media. Mode: Contingent In this mode, the video data is written distributed over the total number of all connected data carriers. -
Page 80: Advanced Settings
Camera Select which cameras should record on the currently selected group Note: To make settings on the HDD group, click on "Edit" in the "Storage Device" menu for the respective HDD. Advanced settings Here you can make general settings for all installed hard disks. Overwrite Set whether older recordings should be overwritten when the hard disk is full. -
Page 81: Maintenance Settings
7) Maintenance settings In this menu you can, among other things, export and import important status information as well as configuration data and reset the recorder to factory settings. Logbook All interactions and events are logged in the logbook. Here, entries can be filtered and displayed according to certain criteria. -
Page 82: Update
Update Here you can update the recorder with the current firmware. Reset Here you can reset the settings from the recorder, reset the recorder completely to factory settings or set the recorder to "inactive" again. -
Page 83: Maintenance And Cleaning
8) Maintenance and cleaning Maintenance Regularly check the technical safety of the product, e.g. damage to the housing. If it can be assumed that safe operation is no longer possible, the product must be taken out of service and secured against inadvertent operation. It can be assumed that safe operation is no longer possible if •... -
Page 84: Technical Data
10) Technical data The technical data of the individual cameras are available at www.abus.com via the product search. 11) Open Source Licence Notes We would also like to point out at this point that the network surveillance camera contains, among other things, open source software. - Page 85 TVVR36301 / TVVR36401 TVVR36701 / TVVR36801 Instructies voor lokale gebruikersinterface Originele gebruiksaanwijzing in het Nederlands. Bewaren voor later gebruik. Version 06/2022...
- Page 86 INHOUD Verklaring van overeenstemming ................ 4 Setup wizard ......................5 Live weergave ..................... 5 Hoofdmenu ......................7 Camera menu ......................8 Camera commando....................8 Weergave menu ...................... 8 Weergave ......................9 Camera selectie ...................... 9 Kalender ........................ 10 Camera commando....................10 Afspeelcontrole .....................
- Page 87 ABUS Link Station ..................... 22 E-mail ........................ 23 Camera ......................... 24 Camera toevoegen .................... 24 Overzicht van het netwerk ................. 25 Camera aansluiten via PoE ................27 Weergave-instellingen ..................29 Privé-zone ......................31 Evenement ......................32 Normale gebeurtenis ..................32 Intelligent evenement ..................
-
Page 88: Verklaring Van Overeenstemming
1) Verklaring van overeenstemming ABUS Security Center verklaart hierbij dat het bijgevoegde product voldoet aan de volgende richtlijnen betreffende het product: EMC-richtlijn 2014/30/EU Laagspanningsrichtlijn 2014/35/EU RoHS-richtlijn 2011/65/EU De volledige EU-verklaring van overeenstemming kan worden verkregen op het volgende adres ABUS Security Center GmbH & Co KG... -
Page 89: Setup Wizard
2) Setup wizard De setup wizard leidt u door de noodzakelijke basisinstellingen van het systeem. Daarna is de recorder in principe ingesteld voor opname en bewaking. 3) Live weergave De live view start automatisch na het inschakelen van het toestel. Deze weergave biedt de mogelijkheid om live beelden en cameraopdrachten van alle aangesloten camera's op de recorder weer te geven of uit te voeren. - Page 90 • Door te dubbelklikken op de linkermuisknop kunt u het betreffende camerabeeld als volledig scherm weergeven of terugschakelen naar de oorspronkelijke weergave. • Met een klik op de rechtermuisknop kunt u de menustructuur verbergen en tonen om alleen de betreffende camerastructuur als volledig scherm weer te geven.
-
Page 91: Hoofdmenu
Reductie van de menustructuur tot de belangrijkste bedieningsfuncties ABUS Link Station Activering en configuratie van de ABUS Link Station-functie (cloudverbinding met de ABUS Link Station-app, geen port forwarding in de router nodig) Opent het logboek Alle interacties en gebeurtenissen worden gelogd in het logboek. -
Page 92: Camera Menu
Camera menu Camera commando Start de weergave van de laatste 5 minuten Opent de PTZ bediening (alleen zichtbaar wanneer PTZ camera is aangesloten) Opent de digitale zoom Schakelt audio aan / uit Schakelt tussen stream 1 en stream 2 Weergave menu Schakelt tussen weergavepagina's Opent de selectie van camera-indelingen Start / beëindigt de sequentie-weergave... -
Page 93: Weergave
4) Weergave Met Afspelen kunnen de opgenomen videogegevens van camera's op de recorder worden afgespeeld. De weergaveweergave is onderverdeeld in de volgende functionele gebieden: Camera lijst Kiezen van de camera's voor weergave Kalender Selectie van de datum van de opgenomen gegevens. Camera Selectie van camera commando's en acties van de commando... -
Page 94: Kalender
Kalender In de kalender kunt u direct de dag selecteren waarop de opname moet worden opgezocht. Camera commando Creëert een marker van de huidige afspeelpositie. Markers kunnen worden opgeroepen en direct worden afgespeeld via het weergavetype "Marker". Opent de digitale zoomfunctie Schakelt audio aan / uit incl. -
Page 95: Regels
Regels Er zijn drie verschillende filters beschikbaar om het zoeken naar specifieke records te vereenvoudigen. De weergave van de tijdlijn wordt ook steeds aangepast. • Toont alle opnamen die door een VCA-functie zijn geactiveerd Ex. Tripwire • In bestaande opnamen kan een VCA-functie worden gebruikt om achteraf specifiek te zoeken. -
Page 96: Bestand Zoeken
5) Bestand zoeken Hier hebt u twee mogelijkheden om naar records te zoeken: • Zoeken - Zoeken naar video's of afbeeldingen • Zoeken naar personen Camera's moeten deze functie ondersteunen en vooraf worden geconfigureerd Alle bestanden Tijd Selectie van een voorgedefinieerde of zelfgedefinieerde tijdsperiode. -
Page 97: Configuratie
6) Configuratie Let op: Zorg ervoor dat de datum en tijd correct zijn ingesteld. Latere wijzigingen kunnen leiden tot gegevensverlies! Zorg ervoor dat u op tijd een back-up maakt van uw gegevens. Systeem Algemeen Taal Selecteer de menutaal die moet worden weergegeven Tijdzone Selecteer de tijdzone waarin u zich bevindt Datum Formaat... -
Page 98: Live Weergave
HDMI-resolutie Selecteer de beeldschermresolutie van de HDMI-uitgang Muis aanwijzer Selecteer de gewenste snelheid van de muisaanwijzer snelheid DST-instellingen (zomertijd) Voer hier alle nodige gegevens in voor de omschakeling tussen zomertijd en standaardtijd. Meer instellingen Naam apparaat Toewijzen van een naam aan een individuele eenheid. (eenheid) nee. -
Page 99: Lay-Out / Advertenties
HDMI: als deze optie is geselecteerd, wordt het geluid uitgevoerd via de HDMI-interface. Volume Hier kunt u het volume regelen Toon evenement Hier kunt u de monitor voor de uitvoer van gebeurtenissen definiëren Bewaking op Hier kunt u instellen hoeveel seconden de gebeurtenis op de volledig scherm toegewezen monitor moet worden weergegeven Stilstandtijd... -
Page 100: Gebruiker
Gebruiker Gebruikersbeheer vindt plaats in het menu "Gebruikers". Gebruiker toevoegen Verander gebruiker Gebruiker verwijderen Gebruiker toevoegen Om een gebruiker toe te voegen, klik op het "+" symbool. Gebruikersnaam Kies een unieke naam Wachtwoord Kies een wachtwoord Opmerking: verander wachtwoorden regelmatig, gebruik combinaties van letters, cijfers enz. -
Page 101: Gebruiker Verwijderen
Gebruiker verwijderen Om een gebruiker te verwijderen, selecteert u eerst een gebruiker en klikt u vervolgens op het pictogram "Verwijderen". Toestemming / machtigingen voor gebruikers Voor elke gebruiker kunt u bepalen welke rechten de gebruiker heeft voor lokale en externe toegang via het netwerk. Om dit te doen selecteert u de gebruiker, klikt u op in de kolom "Machtigingen"... -
Page 102: Netwerk
Netwerk De volledige netwerkconfiguratie van de recorder wordt uitgevoerd in het menu "Netwerk". De recorder moet ten minste door middel van een netwerkkabel fysiek op het netwerk worden aangesloten. Voor een soepele werking van het netwerk adviseren wij een ononderbroken GBit-bekabeling tussen de recorder, camera en switch. -
Page 103: Ddns
Wachtwoord Hier voert u het wachtwoord in voor uw DDNS account Als u ABUS-servers wilt gebruiken voor toegang op afstand, gaat u als volgt te werk: 1) Om de ABUS DDNS functie te kunnen gebruiken, moet u eerst een gratis account aanmaken op http://www.abus-server.com. -
Page 104: Nat
Om externe toegang mogelijk te maken en de poortscan van de ABUS-server de status "groen" te laten bepalen, moeten de betreffende poorten in de router/firewall zijn vrijgegeven/doorgeschakeld. Network Address Translation (NAT) wordt gebruikt om interne en externe netwerken van elkaar te scheiden. -
Page 105: Protocol Server Instellingen
Netwerkadres van het CMS station Alarm Host Port Poort van uw CMS station (standaard: 7200) Serverpoort Poort voor datacommunicatie naar ABUS CMS en iDVR App / ABUS LINK STATION APP (normale verbinding via IP) (standaard: 8000) HTTP-poort Poort van de webserver... -
Page 106: Abus Link Station
Account Status Station gebruikersaccount. In de "ABUS Link Station" app kunt u eenvoudig apparaten toevoegen door de QR- code van het apparaat te scannen. U vindt deze QR-code in de leveringsomvang of u kunt de QR-code gebruiken die hier in het menu staat. -
Page 107: E-Mail
E-mail In geval van een alarm kan het toestel een bericht per e-mail verzenden. Voer hier de e-mailconfiguratie in. Authenticatie server Activeer het selectievakje indien authenticatie op de server nodig is/moet zijn. Gebruikersnaam Vul hier de gebruikersnaam van uw e-mail account in Wachtwoord Voer hier het wachtwoord van uw e-mailaccount in Afzender... -
Page 108: Camera
Camera Camera toevoegen Selecteer alle camera's Camera toevoegen Camera verwijderen Importeren / exporteren cameralijst Andere instellingen: • Protocol Hier kunt u een gebruikersspecifiek RTSP-profiel aanmaken. Dit profiel kan dan worden geselecteerd bij het toevoegen van een camera. Protocol: Kies het profiel dat moet worden gedefinieerd Benaming: vrij te kiezen benaming Stream: o Alle waarden onder "Stream 1"... -
Page 109: Overzicht Van Het Netwerk
Transmissieprotocol: Gebruik de instelling Auto, tenzij er speciale vereisten zijn. Poort: Voer de RTSP-poort in Pad: Specificatie van het RTSP-streamingpad op de netwerkcamera. Typische structuur van een RTSP streaming pad: rtsp://192.168.0.1:554/video.h264 • Beheer standaardwachtwoord camera Hier kunt u het standaardwachtwoord wijzigen (toegewezen tijdens de eerste installatie in de installatiewizard). - Page 110 U kunt ook camera's toevoegen door op de knoppen boven in het menu te klikken. IP-adres IP-adres van de camera Protocol Fabrikant Communicatieprotocol. Voor camera's van ABUS, selecteert u ABUS als protocol. Haven Communicatiepoort van de camera (gewoonlijk poort 80 of 8000)
-
Page 111: Camera Aansluiten Via Poe
Camera aansluiten via PoE De PoE netwerk video recorders TVVR36401 en TVVR36801 hebben geïntegreerde PoE poorten waarop ABUS netwerk camera's direct kunnen worden aangesloten. (Zie compatibiliteitslijst). Sluit de afzonderlijke camera's stap voor stap aan op de PoE-poorten en wacht tot de betreffende camera de status "ONLINE"... - Page 112 De configuratiemogelijkheden voor de geïntegreerde PoE poorten vindt u lokaal op het toestel onder "Camera" / "PoE instellingen". A) Configureer PoE stroomvoorziening -Kanaal: Het aantal beschikbare slots wordt hier weergegeven -Lange afstand transmissie: Hier kunt u de lange-afstandstransmissie activeren -Korte-afstandstransmissie: Hier kunt u de korte-afstandstransmissie activeren -Kanaalstatus Hier ziet u welke camera's zijn aangesloten.
-
Page 113: Weergave-Instellingen
B) Configureer PoE verbinding Hier vindt u een lijst waarin u de PoE kanalen kunt activeren/deactiveren. Als u de "PoE poorten" uitschakelt, kunt u op de normale manier netwerkcamera's toevoegen in het "IP camera" menu. Weergave-instellingen Hier heeft u de mogelijkheid om per camera individuele instellingen te maken voor de weergave van de camera. - Page 114 Let op: Afhankelijk van het gebruikte cameramodel, kan de selectie van instelopties variëren. Voor meer informatie over de instellingen verwijzen wij u naar de gebruiksaanwijzing van de camera. Camera Selecteer de camera die moet worden ingesteld Naam camera Hier kunt u de naam voor de camera veranderen Hier kunt u kiezen wat er in het camerabeeld moet worden weergegeven en in welk formaat: Naam, datum, weekdag...
-
Page 115: Privé-Zone
Privé-zone Hier kunt u tot 4 privacy zones per camera creëren. Door op het selectievakje "Activeren" te klikken, kunt u direct de privacyzone in het getoonde livebeeld maken en verwijderen. -
Page 116: Evenement
"Systeem" / "Liveweergave") Audio Start een waarschuwingstoon op de recorder waarschuwing CMS / Link Station Stuurt een pushbericht naar de ABUS CMS of ABUS Link Push Station App Stuur e-mail Verstuurt een e-mail (ontvangers + SMTP moeten vooraf worden ingesteld) Lokaal->1... -
Page 117: Intelligent Evenement
Bewegingsdetectie De recorder verwerkt alleen bewegingsdetectie binnen de camera. Als in dit dialoogvenster een livebeeld van de camera wordt weergegeven, kunt u de bewegingsmaskers van de camera direct configureren. Opmerking: De weergegeven instellingen voor bewegingsdetectie zijn basisinstellingen. Gedetailleerde instellingen kunnen worden aangeboden in de webinterface van de camera. -
Page 118: Opname
Tripwire opsporing De Tripwire-functie activeert een gebeurtenis wanneer een object over een virtuele lijn beweegt in één of beide richtingen. Inbraakdetectie De functie Inbraakdetectie activeert een gebeurtenis als een voorwerp langer dan de ingestelde tijd in het te bewaken gebied blijft. Detectie van Deze functie triggert een gebeurtenis als de beeldinhoud scènewijzigingen... - Page 119 Pre-alarm Hier activeert u de voor-alarm opname Opmerking: Afhankelijk van de systeemconfiguratie en het aantal camera's kan een opslagtijd van maximaal 10 seconden worden bereikt. Post-alarm Selecteer de duur voor opslag na alarm voor gebeurtenisopnamen Soort stroom Selecteer de streambron voor de opname. Met "Stream1&2" worden beide streams opgenomen Vervaldatum Geef aan hoeveel dagen de opnamen moeten worden bewaard...
-
Page 120: Stream Instellingen
Stream instellingen Hier kunt u de videoparameters voor stream 1 en 2 aanpassen. Attentie: Voor meer informatie over de instellingen, zie de gebruiksaanwijzing van de camera. Geheugen Hier kunt u lokale of netwerk-gebaseerde opslagmedia configureren en hun status bekijken. Toevoegen Netwerkstation toevoegen Initialiseren Initialiseren (formatteren) geheugen... -
Page 121: Netwerkstation Toevoegen
• Slapend (=Standby) Eigenschappen Geeft de toegangsstatus van de vaste schijf weer: • Alleen lezen: Schrijf bescherming • Lezen/Schrijven: Lezen en schrijven Type Geeft het verbindingstype van de vaste schijf weer: • Lokaal: Harde schijf apparaat • NAS: Netwerk Harde Schijf (NFS) •... -
Page 122: Opslagmodus
Opslagmodus In dit menu stelt u de opslagmodus van de recorder in. Er zijn twee verschillende opslagmodi beschikbaar, hetzij om videogegevens over alle harde schijven te verdelen, hetzij om specifieke schrijfoperaties naar afzonderlijke gegevensdragers mogelijk te maken. Wijze: Contingent In deze modus worden de videogegevens verdeeld over het totale aantal van alle aangesloten gegevensdragers geschreven. -
Page 123: Modus: Groep
Modus: Groep In deze modus kunnen de videogegevens specifiek (ook redundant) naar geselecteerde gegevensdragers worden geschreven. Daartoe worden de gegevensdragers in "groepen" ingedeeld. Een groep moet ten minste één HDD bevatten. Opnemen in HDD- Selecteer de HDD-groep groep Camera Selecteer welke camera's moeten opnemen op de huidig geselecteerde groep Opmerking: Om instellingen op de HDD groep te maken, klik op "Edit"... -
Page 124: Onderhoudsinstellingen
7) Onderhoudsinstellingen In dit menu kunt u onder andere belangrijke statusinformatie en configuratiegegevens exporteren en importeren en de recorder resetten naar de fabrieksinstellingen. Logboek Alle interacties en gebeurtenissen worden in het logboek genoteerd. Hier kunnen vermeldingen volgens bepaalde criteria worden gefilterd en weergegeven. Geavanceerde instellingen... -
Page 125: Update
Update Hier kunt u de recorder updaten met de huidige firmware. Reset Hier kunt u de instellingen van de recorder terugzetten, de recorder volledig terugzetten naar de fabrieksinstellingen of de recorder weer op "inactief" zetten. -
Page 126: Onderhoud En Reiniging
8) Onderhoud en reiniging Onderhoud Controleer regelmatig de technische veiligheid van het product, b.v. beschadiging van de behuizing. Indien kan worden aangenomen dat een veilige werking niet meer mogelijk is, moet het product buiten bedrijf worden gesteld en tegen onbedoelde bediening worden beveiligd. Aangenomen kan worden dat een veilige werking niet langer mogelijk is indien •... -
Page 127: Technische Gegevens
10) Technische gegevens De technische gegevens van de afzonderlijke camera's zijn beschikbaar op www.abus.com via de productzoekfunctie. 11) Opmerkingen open bron-licentie Wij willen er op deze plaats ook op wijzen dat de netwerkbewakingscamera onder meer openbronsoftware bevat. Lees de informatie over de open source licentie die bij het product wordt... - Page 128 TVVR36301 / TVVR36401 TVVR36701 / TVVR36801 Instruktioner til den lokale brugergrænseflade Original brugsanvisning på tysk. Opbevares til senere brug. Version 06/2022...
- Page 129 INDHOLD Erklæring om overensstemmelse ................ 4 Installationsguiden ....................5 Livevisning ......................5 Hovedmenu ......................7 Kamera-menu ......................8 Kamera-kommando....................8 Vis menu ......................... 8 Visning af afspilning..................... 9 Valg af kamera ......................9 Kalender ........................ 10 Kamera-kommando....................10 Kontrol af afspilning....................10 Tidsrepræsentation Tidslinje ................
- Page 130 Indstillinger for protokolserver ................21 ABUS Link Station ..................... 22 E-mail ........................ 23 Kamera ......................... 24 Tilføj kamera ...................... 24 Oversigt over netværket ..................25 Tilslut kameraet via PoE ..................27 Indstillinger for visning ..................29 Privat område ....................31 Begivenhed ......................
-
Page 131: Erklæring Om Overensstemmelse
1) Erklæring om overensstemmelse ABUS Security Center erklærer hermed, at det vedlagte produkt er i overensstemmelse med følgende direktiver vedrørende produktet: EMC-direktiv 2014/30/EU Lavspændingsdirektiv 2014/35/EU RoHS-direktiv 2011/65/EU Den fuldstændige EU-overensstemmelseserklæring kan fås på følgende adresse: ABUS Security Center GmbH & Co KG... -
Page 132: Installationsguiden
2) Installationsguiden Opsætningsguiden guider dig gennem de nødvendige grundlæggende indstillinger af systemet. Herefter er optageren grundlæggende indstillet til optagelse og overvågning. 3) Livevisning Livevisning starter automatisk, når enheden er tændt. Denne visning giver mulighed for at vise eller udføre levende billeder og kamerakommandoer fra alle tilsluttede kameraer på... - Page 133 • Ved at dobbeltklikke på venstre museknap kan du vise det pågældende kamerabillede i fuld skærm eller skifte tilbage til den oprindelige visning. • Med et klik på højre museknap kan du skjule og vise menustrukturen for kun at vise det respektive kameralayout som fuldskærm. Livevisningen er opdelt i følgende funktionsområder: Hovedmenu Valg af konfigurations- og betjeningsmenuer...
-
Page 134: Hovedmenu
Reduktion af menustrukturen til de vigtigste betjeningsfunktioner ABUS Link Station Aktivering og konfiguration af ABUS Link Station-funktionen (cloud- forbindelse til ABUS Link Station-appen, ingen port forwarding i routeren nødvendig) Åbner logbogen Alle interaktioner og hændelser logges i logbogen. Her kan posterne filtreres og vises efter bestemte kriterier. -
Page 135: Kamera-Menu
Kamera-menu Kamera-kommando Starter afspilning af de sidste 5 minutter Åbner PTZ-styringen (kun synlig, når PTZ-kameraet er tilsluttet) Åbner den digitale zoom Tænder/slukker for lyd Skifter mellem stream 1 og stream 2 Vis menu Skifter mellem visningssider Åbner valget af kameralayouts Starter/slutter sekvensvisningen Åbner og lukker fuldskærmsvisning... -
Page 136: Visning Af Afspilning
4) Visning af afspilning Afspilning gør det muligt at afspille de optagede videodata fra kameraer på optageren. Afspilningsvisningen er opdelt i følgende funktionsområder: Liste over Valg af kameraer til afspilning kameraer Kalender Valg af dato for de registrerede data. Kamera- Valg af kamerakommandoer og handlinger for det valgte kommando kamera. -
Page 137: Kalender
Kalender I kalenderen kan du direkte vælge den dag, hvor du vil søge efter optagelsen. Kamera-kommando Opretter en markering af den aktuelle afspilningsposition. Markeringer kan kaldes op og afspilles direkte via afspilningstypen "Marker". Åbner den digitale zoomfunktion Tænd/sluk for lyden inkl. justering af lydstyrken Optagelsesfilen for den aktuelle afspilningsposition er låst. -
Page 138: Regler
Regler Der er tre forskellige filtre til rådighed for at forenkle søgningen efter specifikke poster. Visningen af tidslinjen er også altid justeret. • Viser alle optagelser, der er udløst af en VCA-funktion Fx Tripwire • I eksisterende optagelser kan en VCA-funktion bruges til at søge specifikt bagefter. -
Page 139: Søgning Efter Filer
5) Søgning efter filer Her har du to muligheder for at søge efter poster: • Søg - Søg efter videoer eller billeder • Søg efter personer Kameraerne skal understøtte denne funktion og være konfigureret på forhånd Alle filer Valg af en foruddefineret eller selvdefineret tidsperiode. Kamera Valg af hvilke kameraarkiver der skal søges i Begivenhedstype Vælg, om du vil søge efter en bestemt hændelsestype, f.eks. -
Page 140: Konfiguration
6) Konfiguration Forsigtig: Sørg for, at dato og klokkeslæt er indstillet korrekt. Efterfølgende ændringer kan føre til tab af data! Sørg for at sikkerhedskopiere dine data i god tid. System Generelt Sprog Vælg det menusprog, der skal vises Tidszone Vælg den tidszone, du befinder dig i Dato format Vælg, hvordan datoen skal vises: MM-DD-YY, DD-MM-YY, YYYY-MM-DD... -
Page 141: Livevisning
HDMI-opløsning Vælg skærmopløsningen for HDMI-udgangen Hastighed af Vælg den ønskede hastighed for musemarkøren musemarkøren DST-indstillinger (sommertid) Indtast alle de nødvendige data for skiftet mellem sommertid og normaltid her. Flere indstillinger Enhedens navn Tildeling af et individuelt enhedsnavn. (enhed) nr. Standard = 255 Menuen protokol Indstilling af visningstiden for alle menuer efter åbning. -
Page 142: Layout/Annoncer
HDMI: Hvis denne indstilling er valgt, udsendes lyden via HDMI-grænsefladen. Volumen Her kan du justere lydstyrken Vis begivenhed Her kan du definere monitoren for output af hændelser Overvågning af Her kan du definere, hvor mange sekunder hændelsen skal fuldskærm vises på den tildelte skærm Døgnrytme Layout/annoncer Her kan du definere kameralayoutet for den valgte skærm. -
Page 143: Bruger
Bruger Brugeradministration foregår i menuen "Brugere". Tilføj bruger Skift bruger Slet bruger Tilføj bruger Hvis du vil tilføje en bruger, skal du klikke på symbolet "+" for at tilføje en bruger. Brugernavn Vælg et unikt navn Adgangskode Vælg en adgangskode Bemærk: Skift adgangskoder regelmæssigt, brug kombinationer af bogstaver, tal osv. -
Page 144: Tilladelser/Godkendelser Til Brugere
Slet bruger Hvis du vil slette en bruger, skal du først vælge en bruger og derefter klikke på ikonet "Delete" (Slet). Tilladelser/godkendelser til brugere For hver bruger kan du definere, hvilke rettigheder brugeren har til lokal og fjernadgang via netværket. Det gør du ved at vælge brugeren, klikke på... -
Page 145: Netværk
Netværk Den komplette netværkskonfiguration af optageren udføres i menuen "Network" (netværk). Optageren skal være fysisk forbundet til netværket mindst ved hjælp af et netværkskabel. For at sikre en problemfri netværksdrift anbefaler vi en kontinuerlig GBit-kabling mellem optageren, kameraet og kontakten. Bemærk De korrekte netværksindstillinger er uundværlige for at integrere netværkskameraer og få... -
Page 146: Ddns
Adgangskode Her skal du indtaste adgangskoden til din DDNS-konto Hvis du ønsker at bruge ABUS-servere til fjernadgang, skal du gøre som følger: 1) For at kunne bruge ABUS DDNS-funktionen skal du først oprette en gratis konto på http://www.abus-server.com. Se de ofte stillede spørgsmål på... -
Page 147: Nat
(hvis UPnP er aktiveret i routeren). Hvis UPnP er aktiveret, overføres de netværksporte, der er konfigureret af UPnP (hvis ABUS DDNS er aktiveret), til ABUS-serveren. Type af opgave Hvis den er indstillet til "manuel", kan netværksportene indstilles manuelt via knappen "Edit"... -
Page 148: Indstillinger For Protokolserver
Alarm Host IP Netværksadresse for CMS-stationen Alarm-værtsport Port på din CMS-station ( standard: 7200) Serverport Port til datakommunikation til ABUS CMS og iDVR App / ABUS LINK STATION APP (normal forbindelse via IP) ( standard: 8000) HTTP-port Webserverens port ( standard: 80) Multicast IP Du kan også... -
Page 149: Abus Link Station
Viser, om optageren er forbundet til en ABUS Link Station- Account Status brugerkonto. I appen "ABUS Link Station" kan du nemt tilføje enheder ved at scanne enhedens QR-kode. Du finder denne QR-kode i leveringsomfanget, eller du kan bruge den QR- kode, der vises her i menuen. -
Page 150: E-Mail
E-mail I tilfælde af en alarm kan enheden sende en meddelelse via e-mail. Indtast e-mail- konfigurationen her. Servergodkendelse Aktiver afkrydsningsfeltet, hvis autentificering på serveren skal/er nødvendig. Brugernavn Indtast brugernavnet på din e-mail-konto her Adgangskode Indtast adgangskoden fra din e-mail-konto her Afsender Indtast afsenderens navn her Afsenderens... -
Page 151: Kamera
Kamera Tilføj kamera Vælg alle kameraer Tilføj kamera Slet kamera Import/eksport af kameraliste Andre indstillinger: • Protokol Her kan du oprette en brugerspecifik RTSP-profil. Denne profil kan derefter vælges, når du tilføjer et kamera. Protokol: Vælg den profil, der skal defineres Betegnelse: frit valgbar betegnelse Stream: o Alle værdier under "Stream 1"... -
Page 152: Oversigt Over Netværket
Transmissionsprotokol: Brug indstillingen Auto, medmindre der er særlige krav. Port: Angiv RTSP-porten Sti: Specifikation af RTSP-streamingstien på netværkskameraet. Typisk struktur for en RTSP-streamingsti: rtsp://192.168.0.1:554/video.h264 • Administration af kameraets standardadgangskode Her kan du ændre standardadgangskoden (tildelt under den første opsætning i opsætningsguiden). Dette bruges til funktionen QUICK-ADD i kameramenuen. - Page 153 Alternativt kan du tilføje kameraer ved at klikke på knapperne øverst i menuen. IP-adresse IP-adresse på kameraet Protokol Producent Kommunikationsprotokol. For kameraer fra ABUS skal du vælge ABUS som protokol. Havn Kameraets kommunikationsport (normalt port 80 eller 8000) Overførselsprotokol Auto (anbefalet) , UDP, TCP Brugernavn Brugernavn på...
-
Page 154: Tilslut Kameraet Via Poe
NVR'en (se Netværksindstillinger). Tilslut kameraet via PoE PoE-netværksvideobåndoptagerne TVVR36401 og TVVR36801 har integrerede PoE-porte, hvor ABUS-netværkskameraer kan tilsluttes direkte. (Se kompatibilitetslisten). Tilslut de enkelte kameraer til PoE-portene trin for trin og vent, indtil det pågældende kamera har status "ONLINE", og der kan ses et billede. - Page 155 Konfigurationsmulighederne for de integrerede PoE-porte kan findes lokalt på enheden under "Camera" / "PoE settings". A) Konfigurer PoE-strømforsyning -kanal: Antallet af ledige slots vises her -Langdistancetransmission: Her kan du aktivere fjerntransmissionen -Kortdistancetransmission: Her kan du aktivere kortdistancetransmissionen -Kanalstatus Her vises, hvilke kameraer der er tilsluttet. Visning af oplysninger: -strøm Her lægges strømforbruget for alle tilsluttede kameraer sammen.
-
Page 156: Indstillinger For Visning
B) Konfigurer PoE-forbindelse Her finder du en liste, hvor du kan aktivere/deaktivere PoE-kanalerne. Hvis du deaktiverer "PoE-portene", kan du tilføje netværkskameraer i menuen "IP- kamera" på normal vis. Indstillinger for visning Her har du mulighed for at foretage individuelle indstillinger for hvert kamera for kameraets visning. - Page 157 Opmærksomhed: Afhængigt af den anvendte kameramodel kan valget af indstillingsmuligheder variere. Du kan finde flere oplysninger om indstillingerne i kameraets betjeningsvejledning. Kamera Vælg det kamera, der skal indstilles Navn på kamera Her kan du ændre navnet på kameraet Her kan du vælge, hvad der skal vises i kamerabilledet og i hvilket format: Navn, dato, ugedag Billede...
-
Page 158: Privat Område
Privat område Her kan du oprette op til 4 privatlivszoner pr. kamera. Ved at klikke på afkrydsningsfeltet "Aktiver" kan du direkte oprette og slette privatlivszonen i det viste live-billede. -
Page 159: Begivenhed
(Konfiguration af fuldskærmsoutput under "System" / "Live View") Lydadvarsel Starter en advarselstone på optageren CMS / Link Station Sender en push-besked til ABUS CMS eller ABUS Link Push Station App Send e-mail Sender en e-mail (modtagerne + SMTP skal være oprettet på... -
Page 160: Intelligent Begivenhed
Registrering af Optageren behandler kun bevægelsesregistrering i kameraet. bevægelse Hvis der vises et live-billede af kameraet i denne dialog, kan du direkte konfigurere kameraets bevægelsesmasker. Bemærk: De viste indstillinger for bevægelsesregistrering er grundlæggende indstillinger. Der kan tilbydes detaljerede indstillinger i kameraets webgrænseflade. Overvågning af Sabotageovervågningsfunktionen overvåger lysstyrkeværdien sabotage... -
Page 161: Optagelse
Registrering af Indbrudsdetekteringsfunktionen udløser en hændelse, hvis et indbrud objekt forbliver i det område, der skal overvåges, i længere tid end den indstillede tid. Registrering af Denne funktion udløser en hændelse, hvis billedets indhold sceneskift ændres alvorligt. Der kan således registreres en vridning af kameraet. -
Page 162: Stream-Indstillinger
Stream-indstillinger Her kan du justere videoparametrene for stream 1 og 2. Opmærksomhed: For yderligere oplysninger om indstillingerne henvises til kameraets betjeningsvejledning. Hukommelse Her kan du konfigurere lokale eller netværksbaserede lagringsmedier og se deres status. Tilføj Tilføj netværksdrev Initialisere Initialisere (formatere) hukommelse Reparation af Genopbygger alle databaser, men filerne slettes ikke. -
Page 163: Tilføj Netværksdrev
• Sovende (=Standby) Egenskaber Viser adgangsstatus for harddisken: • Kun læsning: Beskyttelse mod skrivning • Læsning/skrivning: Læsning og skrivning Type Viser harddiskens forbindelsestype: • Lokal: Enhedens harddisk • NAS: Netværksharddisk (NFS) • IP SAN: iSCSI-volumen Verf. Viser den frie hukommelsesplads hukommelse Gruppe Viser, hvilken gruppe harddisken er tilknyttet... -
Page 164: Lagringstilstand
Lagringstilstand I denne menu indstiller du optagerens lagringstilstand. Der er to forskellige lagringstilstande til rådighed, enten for at distribuere videodata til alle harddiske eller for at muliggøre specifikke skriveoperationer til individuelle datamedier. Modus: betinget I denne tilstand skrives videodataene fordelt på det samlede antal af alle tilsluttede databærere. -
Page 165: Avancerede Indstillinger
Optag til HDD- Vælg HDD-gruppen gruppe Kamera Vælg, hvilke kameraer der skal optage på den aktuelt valgte gruppe Bemærk: Hvis du vil foretage indstillinger på HDD-gruppen, skal du klikke på "Edit" (Rediger) i menuen "Storage Device" (Lagerenhed) for den pågældende HDD. Avancerede indstillinger Her kan du foretage generelle indstillinger for alle installerede harddiske. -
Page 166: Indstillinger For Vedligeholdelse
7) Indstillinger for vedligeholdelse I denne menu kan du bl.a. eksportere og importere vigtige statusoplysninger samt konfigurationsdata og nulstille optageren til fabriksindstillingerne. Logbog Alle interaktioner og begivenheder registreres i logbogen. Her kan posterne filtreres og vises efter bestemte kriterier. Avancerede indstillinger... -
Page 167: Opdatering
Opdatering Her kan du opdatere optageren med den aktuelle firmware. Nulstil Her kan du nulstille indstillingerne fra optageren, nulstille optageren helt til fabriksindstillingerne eller indstille optageren til "inaktiv" igen. -
Page 168: Vedligeholdelse Og Rengøring
8) Vedligeholdelse og rengøring Vedligeholdelse Kontroller regelmæssigt produktets tekniske sikkerhed, f.eks. skader på huset. Hvis det kan antages, at sikker drift ikke længere er mulig, skal produktet tages ud af drift og sikres mod utilsigtet drift. Det kan antages, at sikker drift ikke længere er mulig, hvis •... -
Page 169: Tekniske Data
10) Tekniske data De tekniske data for de enkelte kameraer findes på www.abus.com via produktsøgningen. 11) Bemærkninger til open source-licenser Vi vil også gerne påpege, at netværksovervågningskameraet bl.a. indeholder open source-software. Læs venligst de oplysninger om open source-licens, der er vedlagt produktet.
Need help?
Do you have a question about the TVVR36301 and is the answer not in the manual?
Questions and answers
