Summary of Contents for HAYASHI-REPIC LUMINAR ACE LA-HDF108AA

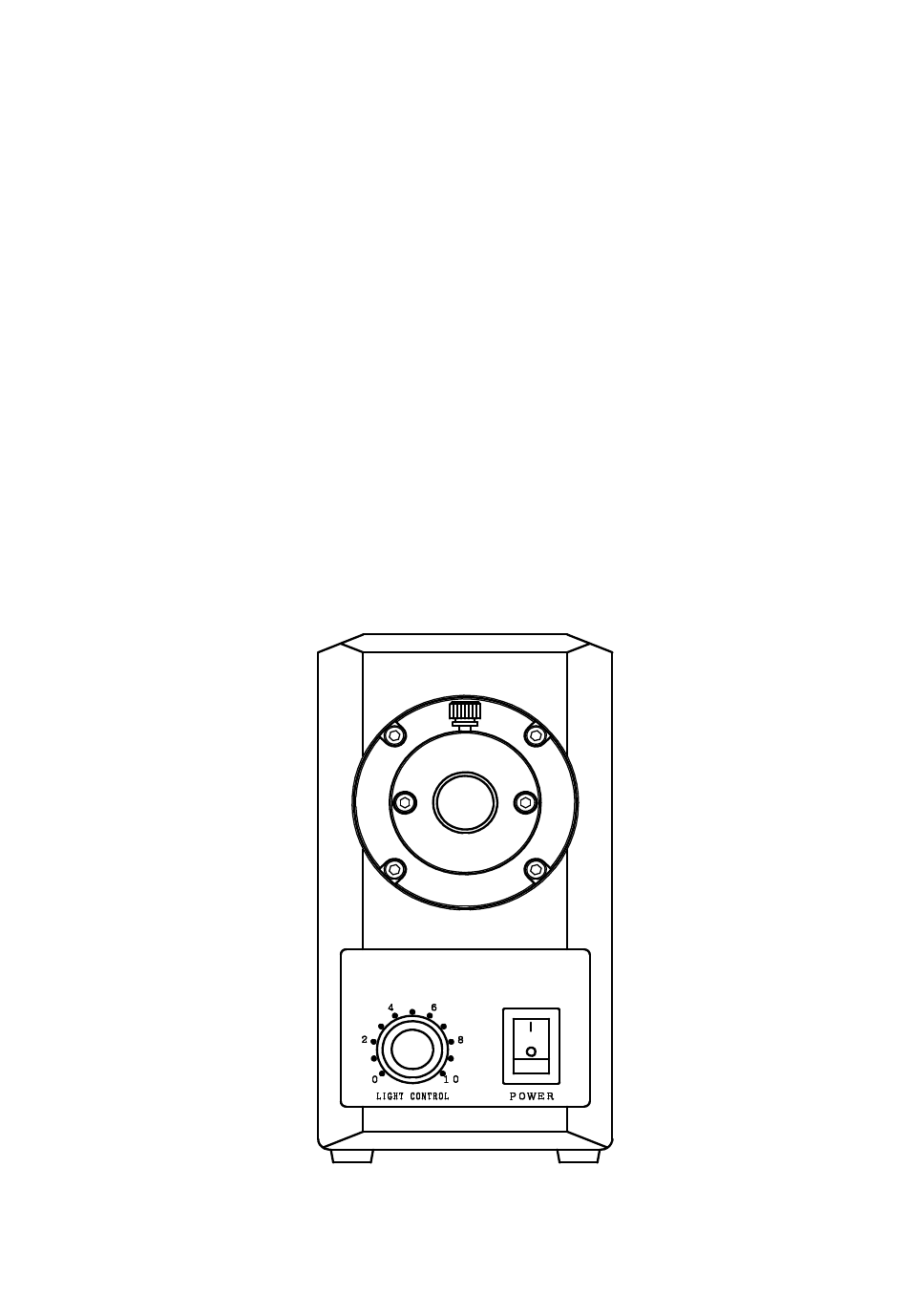

- Page 1 ＬＥＤ 光源装置 LUMINAR ACE 型式 LA-HDF108AA LA-HDF158AA 取扱説明書 この度、弊社製品をお買い求め頂きまして誠にありがとうございます。 ご利用いただく前にこの説明書をよくお読みのうえ、正しくお使いください。 なお、取扱説明書は必ず大切に保管してください。 このLED光源は、画像処理の照明、顕微鏡の照明、理科観察用の照明です。 システムに組み込んだり、製品の仕様を超える環境や据え付けでのご使用は できません。 ハヤシレピック株式会社...
- Page 2 注 意 注意文に従わなかった場合、軽傷または中程度の障害が発生する可能性のある潜在的な 危険状態の箇所の安全上の注意事項および注意表示です。 ・ 安全上の注意事項は、危険を回避するために講じなければならない予防処置が含まれて います。 ご使用上の注意 ・ 点灯中の移動、落下、衝撃禁止。（故障の原因になります。） ・ 分解、改造禁止。（故障の原因になります。） ・ ほこりや油、鉄粉など液体や粉体が飛散する場所でのご使用は故障の原因になります。 ・ 強電磁場などの近くにＬＥＤ光源を設置しないでください。誤動作の原因になります。 ・ ビームを覗き込まないこと。 注 意 製品を誤った方法で使用すると、機器の持つ保護性能が損なわれます。 製品を取り扱う際は、必ず取扱説明書をお読みいただき、指定の方法に従ってご使用 ください。 万一製品に問題が発生した場合は、通電を止め、製造メーカーへお問い合わせください。 1. 付属品とオプション 付属品 取扱説明書・・・1冊、電源コード（AC100V用）・・・1本 電源コード: オプション US type (AC120V), UK type (AC240V), European type (AC230V) 注 意 電源コードは、必ず、付属品または、オプションで用意された指定の電源コードをご使用 ください。...
- Page 3 2. 各部の名称 前面パネル ライドガイド口金 ライトガイドの挿入口です。 * 弊社製のライトガイドをご使用ください。 光量調節ツマミ (LIGHT CONTROL) LEDランプの明るさを可変するツマミです。 時計方向に回すと明るくなります。 電源スイッチ (POWER) 電源をON/OFFにするスイッチです。 背面パネル 切り換えスイッチ (SELECTOR SW) ・ MANUAL時：光量調節ツマミ ・ REMOTE時：外部リモート制御 外部リモート制御レセプタクル (INPUT) 外部制御機能を使用したい場合はここへ接続してください。 HIGH/LOW 切り替えスイッチ ( * オプション) ・ HIGH: 光量フル ・ LOW : 光量減光 ACインレット AC電源コードの差込み口です。 * AC100V以外で使用される場合は、別途オプションで...
- Page 4 4. ランプとランプシステムの光生物学的な安全 IEC62471:2006 RISK GROUP 2 注 意 この製品からやや危険な光学的な放射光が放たれています。 製品からの光を直視しないでください。目に傷害が生じるかもしれません。 このＬＥＤ光源は、青色光網膜障害と網膜に対する熱的傷害の項目でリスクグループ２に 分類される製品です。 このLED光源の光照射口 または、ライトガイド出射口からの光を直視しないでください。 IEC62471 説明ラベル 注意：高温表面 CAUTION ネジのノブが熱いので、触る際はご注意ください。...
- Page 5 5. 外部制御 外部制御でLED光源装置のLED ON/OFFと光量調節ができます。 * 外部制御の接続ケーブルは､シールド線で長さ2m以下のものをご使用ください。 接続ケーブルが長いとノイズの影響を受けやすくなり、光量コントロールができない場合があります。 ＩＮＰＵＴ コネクターのピン配列 コネクター： Dsub 15ピン ソケット * 外部制御 I/Oコネクターは、付属されておりません。 LEDランプ ON/OFF機能 LEDランプを点灯・消灯させる機能です。 INPUTコネクターの1番ピンと2番ピンを短絡させると消灯します。開放させると点灯します。 （REMOTE およびMANUAL のどちらでも機能します。） 下図に接続例を示します。 ＩＮＰＵＴコネクター ＩＮＰＵＴコネクター Ｄｓｕｂコネクター オス（ピン） Ｄｓｕｂコネクター メス（ソケット） ＬＡＭＰ ＯＮ／ＯＦＦ Ｖｃｃ １ １ 抵抗 スイッチ ＊短絡－LED光源 消灯 フォトカプラ ＊開放－LED光源 点灯 ２...
- Page 6 光量調節 (REMOTE) 切り換えスイッチ（SELECTOR SW）をREMOTE 側で光量調節機能が有効になります。 10番ピンと11番ピン間にDC0V-DC5V（最大）を印加してLEDランプの光量を可変できます。 下図に接続例を示します。 * 安定な電源をご使用ください。 不安定な電源を使用するとLED ランプがちらつく場合があります。 6. 設置 注 意 製品を密閉した場所に設置しないでください。 製品を横置きまたは、上下逆置きに設置して使用しないでください。 通気口を塞いだり、通気スペースが確保できない場合は、誤動作や故障する原因になります。 * 上部は、開放してください。 CAUTION 電源コードが外せなくなるような機器配置はしないで下さい。 製品をシステムに組み込まないでください。 製品を組み込んだシステムの安全は、システムの組立業者の責任となります。...
- Page 7 7. 外形寸法図 8. 仕様 （製品改良のため、予告無く変更する場合があります。） 定格入力電圧 AC100V-AC240V ±10％ 定格周波数 50/60Hz 定格消費電力 LA-HDF158AA: 20W / LA-HDF108AA: 18W LEDの発光色 白色 照 度 * 1 LA-HDF158AA: 400,000Lx / LA-HDF108AA: 300,000Lx LEDの色温度(typ.) 6,500K (typ.) * 2 LEDランプ寿命 30,000時間 * 3 マニュアル：光量調節ボリュームによる連続調光 光量調節 リモート ：リモート電圧 DC0V-DC5V で調光 1) LEDランプ ON/OFF 機能 2) DC0V-DC5V でリモート調光機能 機 能...
- Page 8 9. 故障診断 修理に出す前に、もう一度下記の内容をご確認ください。 現 象 確 認 処 置 電源プラグがコンセントから外 電源プラグをコンセントに れていませんか。 差し込んでください。 電源スイッチ（POWER）を入れても、 光量調節ボリューム 光量調節ボリューム LEDランプが点灯しない。 （LIGHT CONTROL）が０に （LIGHT CONTROL）を回して なっていませんか。 光量調節してください。 切り換えスイッチ 切り換えスイッチ 光量調節ボリュームを回しても、 (SELECTOR SW)が REMOTE (SELECTOR SW)を MANUAL 光量調節できない。 になっていませんか。 にしてください。 製品が故障した場合は、すぐに電源コードを抜いて、通電を止めてください。 故障の修理は、必ず製造メーカーに依頼してください。 製品に、お客様で交換いただける消耗品はありません。 LED故障は、必ず、製造業者へ交換修理を依頼してください。 10. 保証とアフターサービス * 製品の保証期間は、購入日より1年間です。 * 保証期間中に正常なご使用状態で故障した場合は、当社の責任で無償修理いたします。...
- Page 9 ハヤシレピック株式会社 第１事業部 〒170-0004 東京都豊島区北大塚１－２８－３ TEL:03-3918-5623 FAX.03-3918-5683 仙台営業所 〒980-0011 宮城県仙台市青葉区上杉２－８－８ シルバン上杉Ⅱビル１F TEL:022-221-0471 FAX:022-221-0472 大阪営業所 〒564-0052 大阪府吹田市広芝町９－１２ 第１１マイダビル４０１号室 TEL:06-6369-5023 FAX:06-6369-5022 2018/5/18 IM-137-Rev.3...
- Page 10 This LED light source is used for the illumination of image processing, microscope, science observation. This LED light source cannot be installed in any system, and used with environment and installation which exceed the specification of product. HAYASHI-REPIC CO.,LTD. E-10...
-
Page 11: Precautions For Use
CAUTION Caution labels and statements provided in this manual are the description of potentially hazardous situation which if not avoided could result in moderate or minor injury. It could also advise safety precautions against unsafe practices. Precautions for Use ・ Do not move while it is being illuminated. Do not drop, or give a shock to the lighting apparatus. -
Page 12: Part Names
2. Part Names Front Panel Light Guide Socket This is a socket to introduce a light from the LED lamp built in this apparatus to the light guide. * Using Hayashi standard light guide is recommended. Light quantity control knob (LIGHT CONTROL) This knob is used when controlling brightness of the LED lamp manually. - Page 13 4. Photobiological safety of lamp and lamp systems. IEC62471:2006 RISK GROUP 2 CAUTION Possibly hazardous optical radiation emitted from this product. Do not stare at operating lamp. May be harmful to the eyes. This product is a LED light source which is classified as Risk Group 2 for blue light hazard and retinal thermal hazard.
-
Page 14: External Control
5. External Control The interface (INPUT) allows an external control that turns on and off the product and adjust the light volume as the SELECTOR SWITCH is set REMOTE. * Use as shorter shielded cable(2m Max) as possible for the external control. Long cable may result in a noise interfusion, and a noise may hinder the product from working properly as the cable is placed near the source of noise. -
Page 15: Installation
Light quantity control (REMOTE) Light quantity can be controlled remotely by adjusting the output voltage from the external power supply, whose +V(+)is connected to pin No.10 and GND(-) to No.11. By tuning the voltage up and down(DC0V-DC+5V), your intended light volume can be adjusted. Examples of connecting * Use a stable external power supply to achieve... - Page 16 7. Outer dimensions drawing 8. Specificaitons (Subject to change without prior notice due to product improvement) Input rated Voltage AC100V-AC240V ±10％ Input rated frequency 50/60Hz Power Consumption LA-HDF158AA: 20W / LA-HDF108AA: 18W LED Color Ｗｈｉｔｅ Illuminance *1 LA-HDF158AA: 400,000Lx / LA-HDF108AA: 300,000Lx Color Temperature(typ.) 6,500K (typ.) *2 LED Lifetime...
-
Page 17: Troubleshooting
・ Details of trouble: Detailed information such as a period of use, the operating condition at the time of trouble. ・ Date of purchase: Date of purchasing this product. ・ Your name, your company name, address, phone number and fax number. HAYASHI-REPIC CO.,LTD. Division-1 1-28, Kitaohtsuka, Toshima-Ku, Tokyo 170-0004 JAPAN TEL: +81-3-3918-5623 FAX. +81-3-3918-5683 Sendai sales office 1F No.2 Silvan Uesugi Bldg, 2-8-8, Uesugi, Aoba-ku,...
