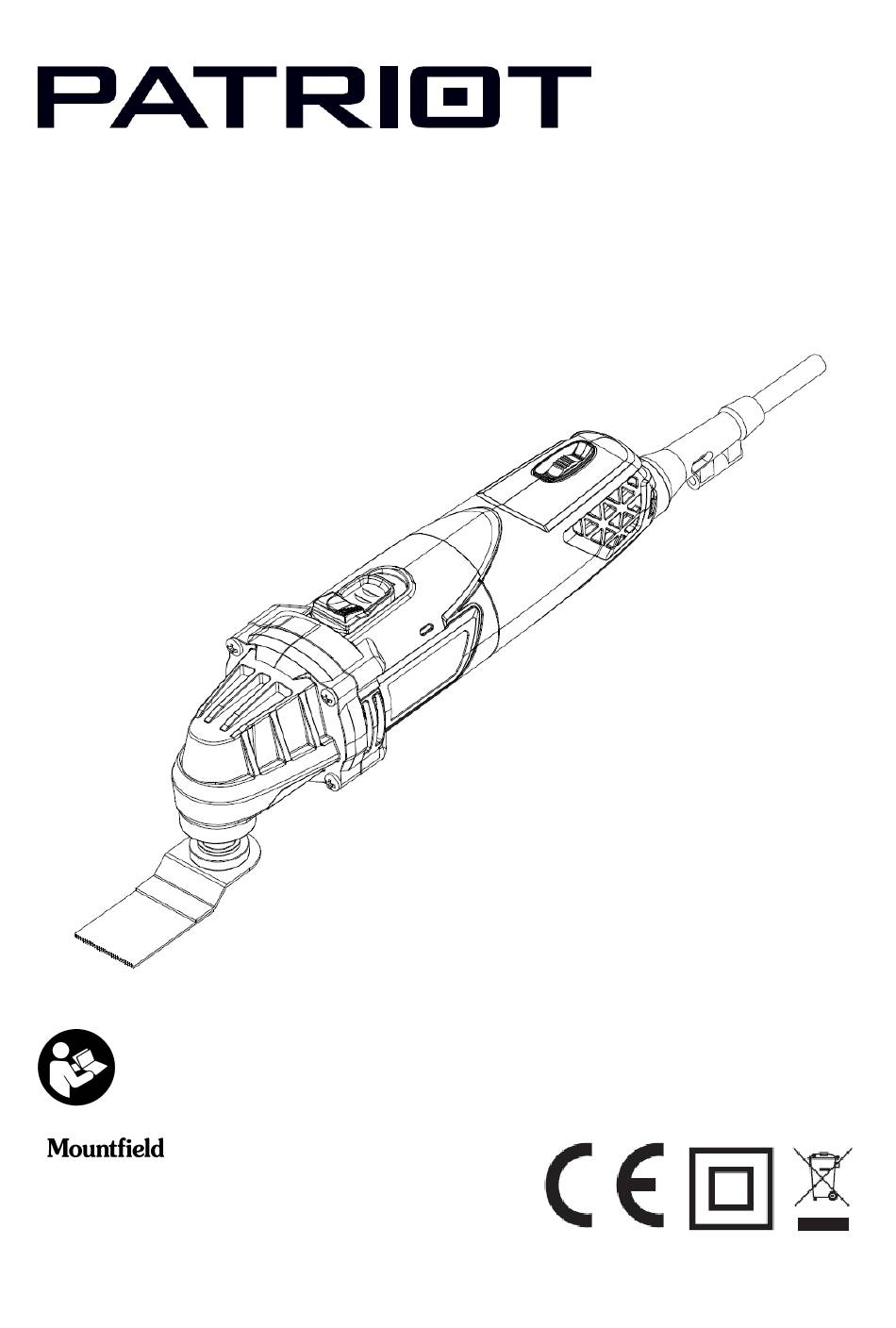

OSCILAČNÍ BRUSKA
OSCILAČNÁ BRÚSKA
MULTI-TOOL
Pozor: Před použitím nářadí si pozorně přečtěte tento návod k použití!
Pozor: Pred použitím tohto náradia si pozorne prečítajte tento návod na použitie!
Warning: Read carefully operating instructions before using this tool!
Mountfield a.s., Mirošovická 697
CZ-25164 Mnichovice
NÁVOD K POUŽITÍ
NÁVOD NA POUŽITIE
USERS MANUAL
1
OB0250
04/2016 – No.736A
Advertisement
Chapters
Table of Contents
Summary of Contents for Mountfield PATRIOT OB0250
- Page 1 Pozor: Před použitím nářadí si pozorně přečtěte tento návod k použití! Pozor: Pred použitím tohto náradia si pozorne prečítajte tento návod na použitie! Warning: Read carefully operating instructions before using this tool! Mountfield a.s., Mirošovická 697 CZ-25164 Mnichovice 04/2016 – No.736A...
-
Page 3: Table Of Contents
CZ Původní návod k použití CZ - OBSAH Úvod ............................. 3 Použití ............................3 Popis oscilační brusky ........................4 Použité bezpečnostní symboly ..................... 4 Bezpečnostní pokyny ........................5 Sestavení a příprava ........................8 Obsluha ............................9 Péče, údržba a skladování ......................11 Řešení... -
Page 4: Popis Oscilační Brusky
POPIS OSCILAČNÍ BRUSKY Oscilační bruska Blokovací tlačítko Spínač Regulační kolečko Napájecí kabel Imbusový klíč Brusná deska Brusný papír (3 ks přiloženy) Škrabka Pilový list na dřevo 10 Upínací šroub 11 Pilový list na kov 12 Nosná příruba POUŽITÉ BEZPEČNOSTNÍ SYMBOLY Pozor! / Výstraha! Používejte prachovou masku! Přečtěte si návod k použití! -
Page 5: Bezpečnostní Pokyny
BEZPEČNOSTNÍ POKYNY Všeobecné bezpečnostní pokyny pro elektrické nářadí Výstraha! Pročtěte si všechna bezpečnostní upozornění a pokyny. Opomenutí při dodržování těchto bezpečnostních upozornění a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru a/nebo k vážnému zranění osob. Uschovejte si všechny pokyny a návod pro budoucí použití. V těchto bezpečnostních upozorněních používaný... - Page 6 c) Předcházejte náhodnému uvedení nářadí do provozu. Zkontrolujte, zda je elektrické nářadí vypnuté dříve, nežli ho připojíte k síti a/nebo zasunete akumulátor, uchopíte nebo ponesete. Přenášení nářadí s prstem na spínači nebo zapojování vidlice do zásuvky se zapnutým spínačem může být příčinou nehod.
- Page 7 Elektrické nářadí držte při práci pevně oběma rukama a zajistěte si bezpečný postoj. Oběma rukama je elektronářadí vedeno bezpečněji. Zajistěte obrobek. Obrobek pevně držený upínacím zařízením nebo stolařskou svorkou je bezpečněji držen než ve vaší ruce. Elektronářadí používejte pouze pro suché broušení / seškrabávání / řezání. Vniknutí vody do elektrického stroje zvyšuje riziko elektrického úrazu.
-
Page 8: Sestavení A Příprava
SESTAVENÍ A PŘÍPRAVA Pozor! Nebezpečí zranění. Před prováděním jakékoli operace vytáhněte vidlici přívodního kabelu ze zásuvky! Informace k řezným, škrabacím a brusným nástrojům Bruska používá výměnné pilové / dělicí listy, škrabky a brusnou desku, určené pro 12-bodový přírubový upínač, umožňující uchycení nástroje ve 12 různých polohách. Brusná deska je opatřena suchým zipem pro rychlou výměnu brusného papíru. -
Page 9: Obsluha
OBSLUHA Ochranné pracovní pomůcky • Noste ochranné pracovní rukavice. • Používejte ochranné brýle. Odlétávající třísky mohou způsobit zranění. • Používejte ochranu sluchu proti zvýšenému hluku během práce. • Používejte prachovou masku proti jemnému prachu. Zkontrolujte, zda typ vidlice odpovídá typu zásuvky. Údaje na štítku přístroje musí... - Page 10 Škrabání • Při seškrabávání zvolte vysoký počet kmitů a pracujte v plochém úhlu s malým přítlakem, jinak může škrabka podklad pořezat. Broušení • Výkon úběru je určen volbou brusného listu, počtu kmitů a přítlaku. • Dbejte na rovnoměrný přítlak, abyste zvýšili životnost brusných papírů. Nevyvíjejte na brusku nadměrný...
-
Page 11: Péče, Údržba A Skladování
PÉČE, ÚDRŽBA A SKLADOVÁNÍ Pozor! Nebezpečí zranění. Před prováděním jakékoli operace při údržbě vytáhněte vidlici přívodního kabelu ze zásuvky. Pozor: Jiné údržbářské a opravářské práce, než uvedené v tomto návodu k použití, smí provádět jen autorizovaný servis výrobce. Při poškození přívodního kabelu tohoto nástroje smí... -
Page 12: Technické Údaje
TECHNICKÉ ÚDAJE Oscilační bruska PATRIOT OB0250 Napájecí napětí 220-240 V Síťový kmitočet 50-60 Hz Jmenovitý příkon 250 W Počet kmitů naprázdno 8000-17000/min Hmotnost 1,3 kg Třída ochrany Hluk a vibrace Deklarovaná úroveň hluku a vibrací byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 60745 a může být použita pro srovnání... -
Page 13: Záruční Podmínky
úderu nebo rozbití a svévolného přetížení motoru. V rámci záruky se provádí pouze výměna celého výrobku, případně baterie při jejím selhání. EU PROHLÁŠENÍ O SHODĚ My, Mountfield a.s., Mirošovická 697, CZ-251 64 Mnichovice, tímto prohlašujeme na svou výlučnou odpovědnosti, že produkt: oscilační bruska Patriot OB0250 je ve shodě... -
Page 14: Použitie
SK Preklad pôvodného návodu na použitie SK - OBSAH Úvod ............................14 Použitie ............................14 Popis oscilačnej brúsky ....................... 15 Použité bezpečnostné symboly ....................15 Bezpečnostné pokyny ......................... 16 Zostavenie a príprava ......................... 19 Obsluha ............................20 Starostlivosť, údržba a skladovanie .................... 22 Riešenie problémov ........................ -
Page 15: Popis Oscilačnej Brúsky
POPIS OSCILAČNEJ BRÚSKY Oscilačná brúska Blokovacie tlačidlo Spínač Regulačné koliesko Napájací kábel Imbusový kľúč Brúsna doska Brúsny papier (3 ks priložené) Škrabka Pílový list na drevo 10 Upínacia skrutka 11 Pílový list na kov 12 Nosná príruba POUŽITÉ BEZPEČNOSTNÉ SYMBOLY Pozor! / Výstraha! Používajte prachovú... -
Page 16: Bezpečnostné Pokyny
BEZPEČNOSTNÉ POKYNY Všeobecné bezpečnostné pokyny pre elektrické náradie Výstraha! Prečítajte si všetky bezpečnostné varovania a pokyny. Opomenutie pri dodržiavaní týchto bezpečnostných upozornení a pokynov môže viesť k úrazu elektrickým prúdom, ku vzniku požiaru a / alebo k vážnemu zraneniu osôb. Uchovajte si všetky pokyny a návod pre budúce použitie. - Page 17 ochranná prilba alebo protihluková ochrana sluchu, vždy podľa druhu a použitia elektrického náradia, znižuje riziko zranenia. c) Predchádzajte náhodnému uvedeniu náradia do prevádzky. Skontrolujte, či je elektrické náradie vypnuté skôr, než ho pripojíte k sieti a / alebo zasuniete akumulátor, uchopíte alebo ponesiete. Prenášanie náradia s prstom na spínači alebo zapájanie vidlice do zásuvky so zapnutým spínačom môže byť...
- Page 18 vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobiť zásah elektrickým prúdom. Sieťový kábel veďte vždy preč od zariadenia dozadu. Pri práci držte ručné elektrické náradie pevne oboma rukami a zabezpečte si stabilný postoj. Pomocou dvoch rúk sa ručné...
-
Page 19: Zostavenie A Príprava
ZOSTAVENIE A PRÍPRAVA Pozor! Nebezpečenstvo zranenia. Pred vykonávaním akejkoľvek operácie vytiahnite vidlicu prívodného kábla zo zásuvky! Informácie k rezným, škrabacím a brúsnym nástrojom Brúska používa výmenné pílové / deliace listy, škrabky a brúsnu dosku, určené pre 12-bodový prírubový upínač, umožňujúci uchytenie nástroja vo 12 rôznych polohách. Brúsna doska je vybavená suchým zipsom pre rýchlu výmenu brúsneho papiera. -
Page 20: Obsluha
OBSLUHA Ochranné pracovné pomôcky • Noste ochranné pracovné rukavice. • Používajte ochranné okuliare. Odlietavajúce triesky môžu spôsobiť zranenia. • Používajte ochranu sluchu proti zvýšenému hluku počas práce. • Používajte prachovou masku proti jemnému prachu. Skontrolujte, či typ vidlice zodpovedá typu zásuvky. Údaje na štítku zariadenia musia súhlasiť... - Page 21 • Pred rezaním s pílovými listami z uhlíkovej ocele do dreva, drevotrieskových dosiek, stavebných hmôt atď. tieto skontrolujte na cudzie telesá ako klince, skrutky apod. Odstráňte ich alebo použite bimetalové listy. Škrabanie • Pri zoškrabávaní zvoľte vysoký počet kmitov a pracujte v plochom uhle s malým prítlakom, inak môže škrabka podklad porezať.
-
Page 22: Starostlivosť, Údržba A Skladovanie
STAROSTLIVOSŤ, ÚDRŽBA A SKLADOVANIE Pozor! Nebezpečenstvo zranenia. Pred vykonávaním akejkoľvek operácie vytiahnite vidlicu prívodného kábla zo zásuvky! Pozor: Iné údržbárske a opravárenské práce, ako sú uvedené v tomto návode na použitie, môže vykonávať len autorizovaný servis výrobcu. Pri poškodení prívodného kábla tohto nástroja smie kábel vymeniť... -
Page 23: Technické Údaje
TECHNICKÉ ÚDAJE Oscilačná brúska PATRIOT OB0250 Napájacie napätie 220-240 V Sieťový kmitočet 50-60 Hz Menovitý príkon 250 W Počet kmitov naprázdno 8000-17000/min Hmotnosť 1,3 kg Trieda ochrany Hluk a vibrácie Deklarovaná úroveň hluku a vibrácií bola meraná v súlade so štandardnou skúšobnou metódou predpísanou normou EN 60745 a môže sa použiť... -
Page 24: Záručné Podmienky
V rámci záruky sa robí iba výmena celého výrobku, prípadne batérie pri jej zlyhaní. EU VYHLÁSENIE O ZHODE My, Mountfield a.s., Mirošovická 697, CZ-251 64 Mnichovice, týmto vyhlasujeme na svoju výlučnú zodpovednosť, že produkt: oscilačná brúska Patriot OB0250 je v zhode s požiadavkami európskych smerníc... -
Page 25: Introduction
EN Translation of the Original Instructions EN – TABLE OF CONTENTS Introduction ..........................25 Proper use ..........................25 Controls and accessories ......................26 Safety symbols used ........................26 Safety instructions ........................27 Setting up ........................... 31 Operation ........................... 32 Care, maintenance and storage ....................33 Troubleshooting ......................... -
Page 26: Controls And Accessories
CONTROLS AND ACCESSORIES Multi-tool Safety lock-out button On/Off switch Speed setting wheel Power cable Hex key Sanding base Sanding paper (3 pcs included) Scraping tool Sawing blade for wood 10 Locking bolt 11 Sawing blade for metal 12 Spindle with flange SAFETY SYMBOLS USED Warning! / Danger! Wear dust mask! -
Page 27: Safety Instructions
SAFETY INSTRUCTIONS General safety information for power tools Warning! Read all safety-related information and safety instructions! Failure to observe the safety information and instructions may result in electric shock, burns and/or severe injury. Keep the safety information and instructions for future reference. The term ‘power tool’... - Page 28 4. Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. b) Do not use the power tool if the switch does not turn it on and off.
- Page 29 Use a suitable detector to locate concealed services supply cables / pipes or approach your local public utilities services providers. Contact with electricity cables can lead to fire or electric shock. Damaging a gas pipe can lead to an explosion. Penetration of a water pipe can lead to property damage or to electric shock.
-
Page 30: Setting Up
SETTING UP Warning! Risk of injury! Before performing any operation unplug the power cord from the wall socket. Information on the cutting / sawing / scraping / sanding tools The machine is designed for using replacement cutting / sawing blades, scrapers and sanding base with 12-point alignment system. -
Page 31: Operation
OPERATION Personal protective equipment • Wear protective gloves. • Wear protective goggles. Flying shavings can cause injury. • Wear hearing protection for protection from continuous noise in the work place. • Wear dust mask for protection from airborne dust. Check whether the type of the plug corresponds with the type of the socket. The data on the nameplate must correspond with the actual power supply voltage. - Page 32 • Before sawing with carbon steel saw blades in wood, particle board, building materials, etc., check these for foreign objects such as nails, screws, or similar. Remove foreign objects or use bimetal saw blades. Scraping • Select a high oscillation rate and work at a flat angle with light pressure. Otherwise the scraper can cut into surface.
-
Page 33: Care, Maintenance And Storage
CARE, MAINTENANCE AND STORAGE Warning! Risk of injury! Before performing any operation unplug the power cord from the wall socket. Warning: Other maintenance and repair work than those listed in this manual, must only be performed by an authorized manufacturer's service. When the cable is damaged it may only be replaced by an authorized manufacturer’s service. -
Page 34: Technical Data
TECHNICAL DATA Multi-tool PATRIOT OB0250 Rated voltage 220-240 V Frequency 50-60 Hz Input power 250 W No load speed 8000-17000/min Weight 1,3 kg Protection class Noise and vibration The declared noise and vibration emission values have been measured in accordance with a standard test method provided by EN 60745 and may be used for comparing one tool with another. -
Page 35: Warranty
Warranty replacement does only include complete product or failed battery. EU DECLARATION OF CONFORMITY We, Mountfield a.s., Mirošovická 697, CZ-251 64 Mnichovice, hereby declare under our sole responsibility that the product: multi-tool Patriot OB0250...
