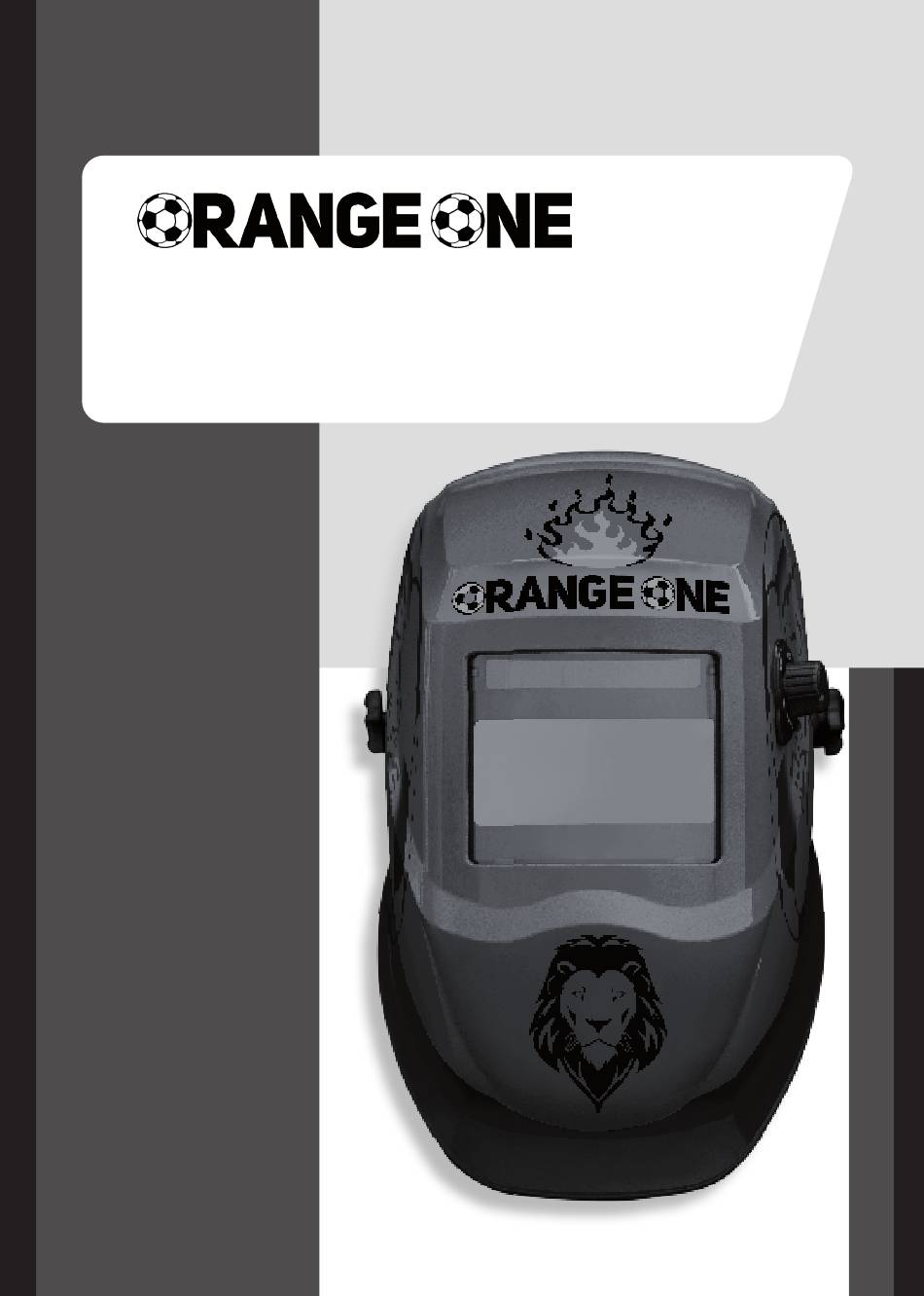

- Page 1 GEBRUIKSAANWIJZING / INSTRUCTION MANUAL BEDIENUNGSHANDBUCH LASHELM ORANGEONE NED pag. ENG page 8 DEU seite 15 www.laskar.nl...
-
Page 2: Table Of Contents
LASHELM LASHELM ORANGE ONE INHOUDSOPGAVE Veiligheidsvoorschriften Introductie Technische specificaties Instructies voor het gebruik Onderhoud Betekenis van de tekens Oplossen van problemen Onderdelen... -
Page 3: Veiligheidsvoorschriften
1. VEILIGHEIDSVOORSCHRIFTEN BELANGRIJK: LEES EN BEGRIJP DE VOLLEDIGE GEBRUIKSAANWIJZING ZORGVULDIG. LET OP DE OPERATIONELE VEILIGHEIDSEISEN EN WAARSCHUWINGEN. GEBRUIK DIT PRODUCT OP DE JUISTE MANIER, MET ZORG EN VOOR HET DOEL WAARVOOR HET BEDOELD IS. INDIEN DIT NIET GEBEURD KAN DIT SCHADE OF PERSOONLIJKE VERWONDINGEN VEROORZAKEN EN KOMT DE GARANTIE TE VERVALLEN. -
Page 4: Introductie
LASHELM LASHELM ORANGE ONE 2. INTRODUCTIE De OrangeOne is een lashelm met een automatisch verduisterende en kwalitatief hoogwaardige cassette, variabel instelbaar bij lassen in de kleuren 9 tot 13 en bij snijden 5 tot 8, gefabriceerd en getest conform de EN379: 2009norm. -
Page 5: Instructies Voor Het Gebruik
4. INSTRUCTIES VOOR HET GEBRUIK 4.7 Selecteren van het kleurnummer Het kleurnummer kan handmatig worden ingesteld van WAARSCHUWING! (LEES EN kleur 9 tot 13 bij lassen en 5 tot 8 bij snijden. Kijk op BEGRIJP DE VOLLEDIGE de kleuren-informatietabel voor het vaststellen van het GEBRUIKSAANWIJZING juiste kleurnummer voor uw toepassing. -
Page 6: Onderhoud
LASHELM LASHELM ORANGE ONE 4.9 Wanneer er gestopt wordt met lassen verandert het zichtvenster van de cassette automatisch met een voor- ingestelde vertraging van donker naar licht om elke keer het scherpe licht van het nagloeien op het werkstuk te compenseren. -
Page 7: Betekenis Van De Tekens
6. BETEKENIS VAN DE TEKENS 7. OPLOSSEN VAN PROBLEMEN GEVAARLIJK! RISICO VAN BLINDHEID. Bij het blijven gebruiken van Als op enig moment het zichtvenster van de cassette een niet functionerende helm vervalt de garantie. niet donker wordt bij het ontsteken van een lasboog, Tevens sluit dit een succesvolle claim, bij welke stop dan onmiddellijk met lassen. - Page 8 GEBRUIKSAANWIJZING / INSTRUCTION MANUAL BEDIENUNGSHANDBUCH WELDING HELMET ORANGEONE NED pag. ENG page 8 DEU seite 15 www.laskar.nl...
- Page 9 LASHELM LASHELM ORANGE ONE TABLE OF CONTENTS Safety instructions Introduction Technical Specifications Instructions for use 12/13 Maintenance Meaning of symbols Troubleshooting Spare parts...
-
Page 10: Safety Instructions
1. SAFETY INSTRUCTIONS IMPORTANT: READ AND UNDERSTAND THE ENTIRE USER MANUAL CAREFULLY. PAY ATTENTION TO THE OPERATIONAL SAFETY REQUIREMENTS AND WARNINGS. USE THIS PRODUCT CORRECTLY PROPERLY, WITH CARE AND FOR THE PURPOSE FOR WHICH IT IS INTENDED. FAILURE TO DO SO MAY FAILURE TO DO SO MAY CAUSE DAMAGE OR PERSONAL INJURY AND WILL INVALIDATE THE VOIDS WARRANTY. -
Page 11: Introduction
LASHELM LASHELM ORANGE ONE 2. INTRODUCTION The OrangeOne is a welding helmet with an automatically darkening and high quality high quality cassette, variably adjustable for welding in colours 9 to 13 and when cutting 5 to 8, manufactured and tested in accordance with the EN379: 2009 standard. -
Page 12: Instructions For Use
