Galaxy Control Systems BIOSCRYPT L-1 Configuration & Operation Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
System Galaxy Quick Guide
CONFIGURATION AND OPERATION
Bioscrypt 4G V-Flex(PROX)









SG 10|APR 2011
[4G V-Flex/V-PROX]
WIN XP

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BIOSCRYPT L-1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Galaxy Control Systems BIOSCRYPT L-1

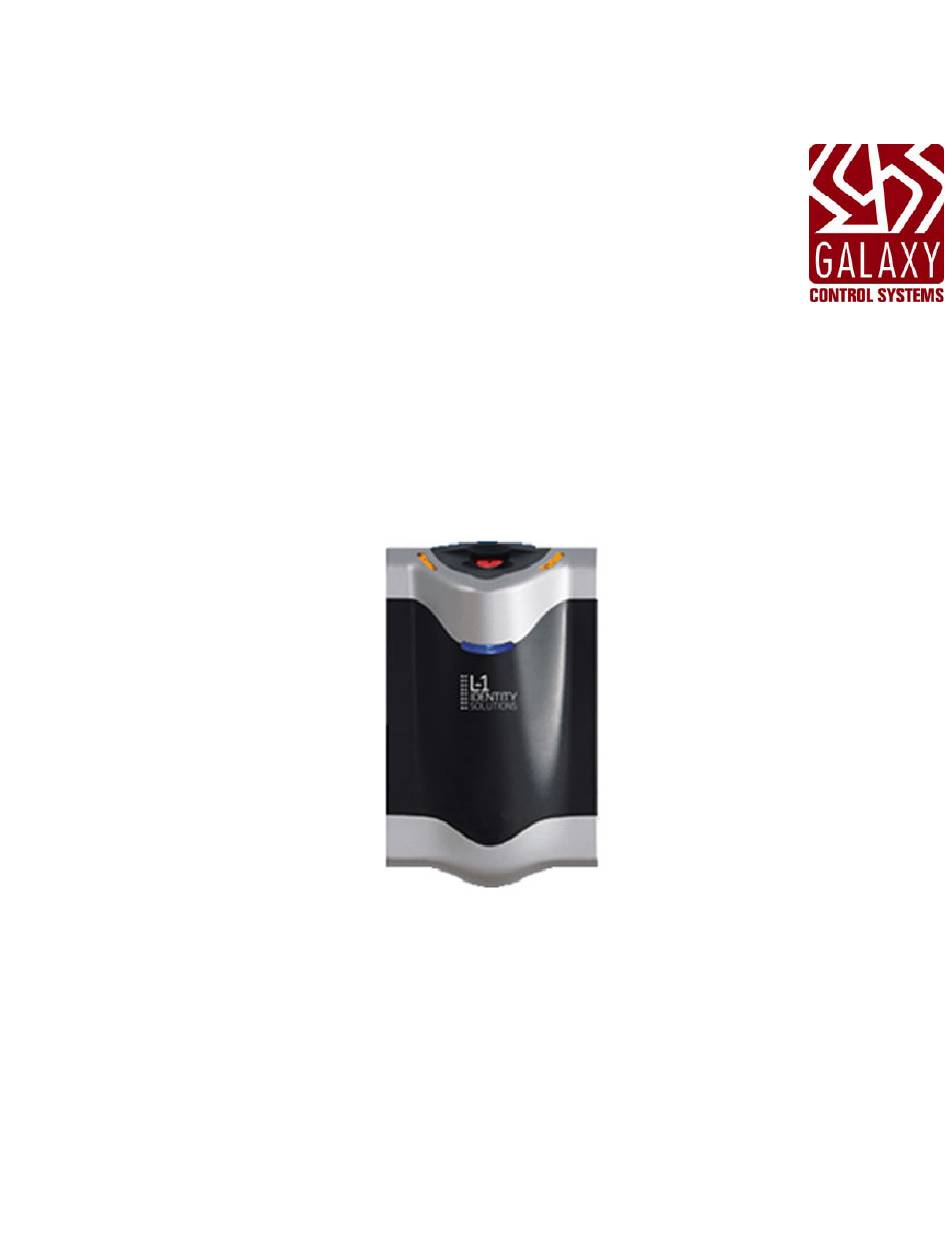

  • Page 1 System Galaxy Quick Guide CONFIGURATION AND OPERATION Bioscrypt 4G V-Flex(PROX)         SG 10|APR 2011   [4G V-Flex/V-PROX] WIN XP        ...
  • Page 2 Therefore, no claims are made as to the accuracy or completeness of this document. Quick Guide Galaxy Control Systems makes no claims on the requirements or limitations of software or devices of 3 Party Manufacturers. Every effort is made to include all known requirements and capabilities as they relate to System Galaxy.

  • Page 3: Table Of Contents

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide  Table of Contents  1. INTRODUCTION TO THE BIOSCRYPT INTERFACE..........4 INFORMATION COVERED IN THIS MANUAL..................4 TYPES OF BIOMETRIC CREDENTIALS SUPPORTED................4 OVERVIEW OF GALAXY ENROLLMENT PROCESS ............5 SYSTEM INTEGRATION VIA SHARED or LINKED SQL SERVERS ............5 HOW BIOMETRIC CREDENTIALS ARE MADE ..................5 HOW BIOMETRIC CREDENTIALS ARE STORED .................5 INTEGRATION REQUIREMENTS (order dependent) ...........6 2.

  • Page 4: Introduction To The Bioscrypt Interface

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    1. INTRODUCTION TO THE BIOSCRYPT INTERFACE For convenience, this manual includes basic setup in SecureAdmin for the 4G V‐FLEX PROX Reader software  that is required to integrate with System Galaxy. Consult the Bioscrypt Manuals for instructions on any   SECURE ADMIN features not covered in this document.     INFORMATION COVERED IN THIS MANUAL   This manual covers the following …   Hardware wiring from the 4G V‐FLEX PROX reader to the Galaxy access control panel   Basic install steps for SecureAdmin Server/Client ( )  as example – see Manufacturer’s Guide for in‐depth  Configuration of shared SQL Server settings   Registering the 4G V‐FLEX PROX reader within the SecureAdmin   Configuring  4G V‐FLEX PROX device’s Reader Mode and Wiegand Settings in SecureAdmin    Registering and setting System Galaxy for Biometric Support using L‐1 Solutions   Configuring Galaxy reader port to work with the 4G V‐FLEX PROX reader   Enrolling credentials from within System Galaxy   Mass loading templates to a reader from System Galaxy    TYPES OF BIOMETRIC CREDENTIALS SUPPORTED System Galaxy 10 (SG 10) integrates with the Bioscrypt L‐1 V‐Flex 4G, V‐PROX reader as follows: ...

  • Page 5: Overview Of Galaxy Enrollment Process

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide  OVERVIEW OF GALAXY ENROLLMENT PROCESS Fingerprints must be enrolled from System Galaxy.  SG does not pull templates from SADB.  Card  and Template data are stored in the SysGal database (i.e. not in the SADB).    SYSTEM INTEGRATION VIA SHARED or LINKED SQL SERVERS System Galaxy uses Linked or Shared SQL server to SecureAdmin (SADB) connection to pull the List of L‐1  Devices and IP Addresses for enrolling and mapping readers to doors. System Galaxy warns the operator at  time of log‐in that biometric features are disabled if SQL Database connection cannot be established.      HOW BIOMETRIC CREDENTIALS ARE MADE The System Galaxy captures the fingerprint/s and card code and assigns access privileges. The credential is  automatically loaded to the reader when cardholder record is saved.    HOW BIOMETRIC CREDENTIALS ARE STORED The fingerprint templates are also stored in blob format in the System Galaxy database.    Page 5 of 40 ...

  • Page 6: Integration Requirements (Order Dependent)

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    INTEGRATION REQUIREMENTS (order dependent) 1. System Galaxy & SecureAdmin Databases are both compatible with SQL Server 2005 or 2008 2. System Galaxy 10.0 server/database should be installed before the SecureAdmin Server. 3. SecureAdmin software 4.1.10 is only supported on Windows XP 4.

  • Page 7: System Installation

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide  2. SYSTEM INSTALLATION   INSTALL READER HARDWARE Also see the Bioscrypt documentation for additional wiring information.   Wire the L‐1 Reader to the DPI board in the System Galaxy access control panel (508i or 600/635)    Connect the L‐1 Reader to the network/LAN      READER WIRING CHART   1. The reader comes with a power supply. See the manufacturer’s documentation for how to control  power to the reader.  2. The reader comes with a USB serial cable that can be used to register the reader into the SADB  3. The reader requires cat‐5e network cable / connection to the LAN. This is required in order to integrate  the reader with System Galaxy enrollment.   4. The reader also comes with a pigtail for wiring to an access control panel.     The reader data and LED lines wire as shown in the chart below.    L‐1 Pigtail (colors)  600 DPI (pinout)  508i (pin color)  7 Wiegand LED In (Grey/Black)  LED  ( pin 1 )  LED (Brown)  12 Wiegand DOUT‐0 (Green)  Data 0 (pin 2)  Data 0 (Green) ...

  • Page 8: Install System Galaxy V10.0 (Or Higher)

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide      INSTALL SYSTEM GALAXY v10.0 (or higher) System Galaxy must be installed using the GalSuite installer which is located on Disk‐1. The GalSuite installer  is designed to auto‐run when Disk‐1 is inserted into the disk drive.   Insert the GalSuite Disk‐1 and run each part in sequential order.    Install Part 1 of the GalSuite from Disk‐1 (required to install Prerequisites Components)  Install Part 2 of the GalSuite (required to install SQL Server/Components & Database)  Install Part 3 of the GalSuite (required to install System Galaxy software & utilities)        INSTALL SECURE ADMIN DATABASE SERVER This section covers the basic instructions to install the Secure Admin Database Server.  On the GalSuite DVD in the INSTALLERS\L1 FOLDER   Run the SETUP exe    click Server Installation      Page 8 of 40 ...
  • Page 9 System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide      Accept the license agreement and advance to the next screen  Choose the default install path in program files folder even on WIN‐7      Connect to existing SQL Engine.  a) To use shared server instance, (installing SECUREADMIN on the same server/instance as SysGal  database, choose to install on selected SQL Server and choose the same instance that SysGal uses.  Provide the Authenticated login parameters.            Page 9 of 40 ...
  • Page 10 System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    b) IF YOU ARE USING LINKED SQL SERVER: you will need to edit the L1_SADB_PATH table.    Open MS SQL Management Studio and Log in with the SA login and password   Expand the SysGal database and open the L1_SADB_PATH table.     Type the numeric value 1 into the L1_ENABLED column (0 disables the connection string)   Type the connection string into the SADB_PATH column using correct syntax.     SYNTAX EXAMPLE: [server_name\instance_name].[database_name].[owner_name]  Note: if you are using a SQL script to insert the path, you do not need quote marks around the  number 1 to enable the path, but you do need single quotes around the path since it is a text string.      Choose DEFAULT CERTIFICATE.        Enter the Administrative login and password (remember this login, you will be required to enter it to  sign into the Client software when the installations are complete)    Page 10 of 40 ...
  • Page 11 System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    The Install Wizard will install the SecureAdmin Server.        Page 11 of 40 ...
  • Page 12 System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    After installing the System Galaxy and SecureAdmin servers, you must enable read and write privileges  of the SADB in the SQL Server engine.  a) Open Management Studio and login/connect to the System Galaxy instance  b) At the instance branch level, choose SECURITY > LOGINS  c) Right‐click gcs_client login name and select PROPERTIES  d) Choose USER MAPPINGS on the left menu  e) Check the SADB database in the upper window  f) the following roles must be checked/enabled:  db_datawriter, db_datareader, db_backupoperator,  and public   g) click OK  System Galaxy pulls the IP parameters, serial number,  group and device names of each L‐1 Reader from the  SADB. This data is used for mapping readers to doors, and connecting to readers for enrollment of finger  templates and card codes.            Page 12 of 40 ...

  • Page 13: Install Secure Admin Client

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    INSTALL SECURE ADMIN CLIENT This section covers the basic instructions to install the Secure Admin Client.    Install the client software at the same workstation that will be a enrollment station      Accept the license agreement and advance to the next screen  Choose the default install path in program files folder even on WIN‐7      Page 13 of 40 ...
  • Page 14 System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide  Choose how to display fingerprint image and select DEFAULT CERTIFICATE as you advance through the  next screens.      Check the desktop ICON as desired      Exit the Install Wizard when completed            Page 14 of 40 ...

  • Page 15: Register & Configure V-Flex (Prox) Device In Secure Admin

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide  3. REGISTER & CONFIGURE V-Flex (Prox) Device in Secure Admin Before you can enroll templates from the System Galaxy software, you must properly register and configure  the reader in the SecureAdmin database (SADB).  Once the SecureAdmin configuration is completed, you  can setup the reader in System Galaxy.    This section covers:   Registering an L‐1 Reader in SADB   Configuring an L‐1 Prox (V‐Flex, Prox) for VERIFY mode (Card+Biometrics in Device)   Configuring an L‐1 Prox (V‐Flex, Prox) for IDENTIFY mode      REGISTER L-1 READER IN SECURE ADMIN (SADB) TCP/IP vs. USB Apply power to the L‐1 reader and connect your reader to the PC or LAN to register  a) TCP/IP ‐ Connect the reader to the network using Cat5e cable.  The reader should be on the  same broadcast domain as the SecureAdmin Server/PC.  b) USB ‐ Connect the reader to the PC using the USB cable that is provided with the reader).   If the Device Driver Wizard opens, you must browse to the 4gserial folder, which is located on the ...
  • Page 16 System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    The Client software will open as follows when the login is correct:      Expand (open) the NETWORK menu by clicking on the Network button on the left side      Choose Register via Server      Page 16 of 40 ...

  • Page 17: If Using Tcp/Ip To Detect And Register, Follow The Step 6 Below

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide      IF using TCP/IP to detect and register, follow the step 6 below: Choose Ethernet option  a) Check Search Automatically to detect all readers on the broadcast domain.   NOTE: it is alternately possible to enter a specific IP Address or an IP Range to search for  devices.  If you search by specific or range of addresses you should uncheck the automatic  search option.   b) Click [ SCAN ], the device will appear in the Available Devices list view.   NOTE: the DHCP option might be enabled from the factory. If you do not have a DHCP  server, or simply cannot detect the reader using TCP/IP, you can use the USB cable to  connect to the device (see step 7 to detect the device via USB Cable).  c) Click the Reader icon in the Registration Status column (icon shows a yellow plus sign if it is not  registered).   d) Advance to Step 8 to continue registration instructions.      Page 17 of 40 ...

  • Page 18: If Using Usb To Connect And Register, Follow The Step 7 Below

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    IF using USB to connect and register, follow the step 7 below: CHECK the Serial Connection / Com Port option in the left corner  a) Set the Baud Rate to “Auto”.   b) Click [ SCAN ], and the device will appear in the Available Devices list view.  c) Click the Reader icon in the Registration Status column (icon shows a yellow plus sign if it is not  registered).    Page 18 of 40 ...

  • Page 19: To Continue Registering, Follow The Steps Below

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    To continue registering, follow the steps below: UNCHECK the Obtain IP from DHCP if you do not intend to use DHCP addressing  If you are using a static IP Address for the device, then set the IP Address, Subnet and Gateway as  required to operate on your network.  Data shown in the screenshot below is only an example.  Click NEXT to continue      Create a descriptive Device Name for the reader  Assign the reader to a Group   Click REGISTER    Page 19 of 40 ...
  • Page 20 System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    The device will be added to the SecureAdmin database (SADB)    CLICK OK to return to the NETWORK screen.     To ensure that DHCP is set properly, go to the Device Settings page and open the  Communications tab.  Be sure that DHCP is set up as needed (UNCHECKED is off).    The READER ICON will now show a yellow checkmark to indicate it is registered.    Page 20 of 40 ...

  • Page 21: Configure L-1 Device Settings For V-Flex (Prox)

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide  CONFIGURE L-1 DEVICE SETTINGS for V-FLEX (PROX) Expand the DEVICE SETTINGS menu (left panel)    Double‐click on Device Network and double‐click on Default Group (or the group name you used)    Double‐click on the reader name  that you just registered ‐ this will populate the tabbed setup screens           Page 21 of 40 ...

  • Page 22: Configuring Device Mode

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    Configuring Device Mode:   select the BIOMETRICS tab (beside the General tab)  choose VERIFY or IDENTIFY as appropriate for the Device Mode   VERIFY (1:1) – this enables the reader to use access cards in combination with fingerprints  IDENTIFY (1:N) – this enables the reader to use fingerprints only (physical card not issued / used).   NOTE: When using Identify mode, System Galaxy will still add a unique card code to the biometric  credentials so that the access rules (schedules and door privileges) can be assigned to the user.  Click APPLY to save.      NOTE : Other settings may be adjusted as needed.  You must consult the Bioscrypt manuals concerning  options that are not discussed in this document.    Page 22 of 40 ...

  • Page 23: Configuring Wiegand Format

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    Configuring Wiegand Format:   select the WIEGAND tab and set the Wiegand Format:  If using VERIFY mode, choose PREDEFINED option   Set the format to 26‐Bit Pass‐Thru for standard prox cards; or HID Corporate 35‐bits for  Corp1000 cards.        If using IDENTIFY mode, choose the CUSTOM option    Set the format to Galaxy 32 bit. You have to create the 32‐bit format manually.  See section about Creating Custom 32‐Bit Format.        Page 23 of 40 ...
  • Page 24 System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    enable (CHECK) the Activate Wiegand Input option  Enable (CHECK) the Activate Wiegand Output option and choose “Always…”  Click APPLY to save settings      NOTE: in the Wiegand Output Settings (button) you must have Verification Pass option set to NONE.        Page 24 of 40 ...

  • Page 25: Creating Custom 32-Bit Wiegand Format

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    CREATING CUSTOM 32-BIT WIEGAND FORMAT You must create a Custom 32‐bit Wiegand format if you are using IDENTIFY mode (fingerprint only) .     (1) click the [CUSTOM WIEGAND SETTINGS] button ( bottom of the Wiegand screen )    (2) click the EDIT (pencil icon), to open the Wiegand Format dialog  (3) create a name and set the field Length = 32  (4) in the Wiegand ID group, set Start = 0 ; set Length = 32   (5) click APPLY to save (now you can use the custom 32bit format in step (7b) )      Page 25 of 40 ...

  • Page 26: View Templates In L-1 Reader

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    VIEW TEMPLATES IN L-1 READER Expand the TEMPLATES menu (left panel)  Choose Templates   expand Device Network branch   expand the DefaultGroup – or‐ the group you that assigned to your reader  Double‐click the reader name; the list of templates will populate the list view – these are currently  stored in the reader memory.  TIP the REFRESH button will renew the list.  TIP the yellow checkmark icon will allow you to verify a print when you click it.  TIP the Template ID field shows the Wiegand card code that was assigned in System Galaxy  TIP if you check the checkbox in the left‐hand column, and click DELETE you can remove a  template from the reader.      Page 26 of 40 ...

  • Page 27: System Galaxy Configuration

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide  4. SYSTEM GALAXY CONFIGURATION   REGISTER the L-1 READER IN SYSTEM GALAXY (SysGal database)  Start / Login the System Galaxy software as a master operator at the main Communication Server   Go to the CONFIGURE menu to start registration   ~ choose Configure > Options > Registration > System   Choose the appropriate Product Level (per purchase order)  Set the Workstation Count (per purchase order)  Enter the Customer and Dealer name and phone  Set the correct Expiration Date (per purchase order)  CHECK the Biometric Interface Support   set any other options as purchased  Set the Maximum Readers AND the Maximum No.  of Biometric Readers as purchased  Enter the Registration Code you receive from Customer Service  click APPLY to save changes      Page 27 of 40 ...

  • Page 28: Enable Bioscrypt As The Enrollment System At Sg Workstation

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    ENABLE BIOSCRYPT AS THE ENROLLMENT SYSTEM AT SG WORKSTATION  You must be logged into System Galaxy as a master operator at the workstation   Go to Configure > Options > System Settings  ~ choose the General Tab   Set the Biometric System to use ‘L‐1 Bioscrypt’   Set the programming reader source as Controllers  you can set up any other system options as appropriate if this is the first startup  click APPLY to save changes  shut down and restart the System Galaxy software      Page 28 of 40 ...

  • Page 29: Configure The Reader Properties For An L-1 Reader In Sg

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide  CONFIGURE THE READER PROPERTIES FOR AN L-1 READER IN SG  You must be logged into System Galaxy as a master operator at the main Communication Server   You must have already added your Loop and Controller(s) in System Galaxy software/database   Go to the CONFIGURE menu to configure Reader Properties   ~ choose Configure > Hardware > Doors/Readers  Select the Loop Name   Select the Controller Name  select the Reader Name (edit the default name to make it more logical)  set the Reader Type to L‐1 Identity Solutions  select the General tab  select  the name of the Device Group that the L‐1 is registered to in Secure Admin software  select the name of the Reader that the L‐1 is registered as in the Secure Admin software  check the Load Biometric Templates option; (unchecked will stop templates from being  loaded to the reader during enrollment or load utility)   click APPLY to save           Page 29 of 40 ...

  • Page 30: Enrolling & Managing Templates

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide  5. ENROLLING & MANAGING TEMPLATES   ENROLL FINGERPRINT [IDENTIFY MODE] IN CARDHOLDER SCREEN  You must be logged into System Galaxy as an operator at the main Enrollment Workstation   You must have already enabled the L‐1 Bioscrypt System at the workstation    This is supported with Galaxy Standard format that must have already been configured at the  reader.   Go to the CONFIGURE menu to open cardholder screen   ~ choose Configure > Cards > Cardholder  click the ADD NEW button   enter a cardholder name  select the Card/Badge Settings tab  add a Loop (you may add more than one loop)  select an access group for each loop you gave to this card  set the Card Technology    ‘Galaxy Standard’ if using IDENTIFY / FINGER ONLY MODE   26 bit Wiegand’ if using VERIFY MODE (PROX Card + finger in device)  enter the card code (manually or select next code); card code must be unique in the system  check the Send to Readers option; unchecked will stop prints from being loaded to readers         ...
  • Page 31 System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    click [Scan Fingers] button to open the L‐1 Enrollment Screen  a. select the Device Group  b. select the L‐1 Device  c. click the [Connect] button  d. click the finger button above the finger you wish to enroll  e. click the [Enroll] button on the same finger you have chosen  when prompted, you must place your print on the sensor of the L‐1 Reader  g. when prompted, you must remove your finger from the reader  h. repeat steps ‘d’ thru ‘g’ until you have captured all desired fingers  click [OK] to exit the Enrollment screen  click [APPLY] on the cardholder screen to save the templates to the SG database and send  the card id and templates to the readers at the panels (based on the loops you assigned)     Place Finger on Sensor   NOTE if the finger is not clean or too dry, the L‐1 may report back that the fingerprint could not pass and will  not be captured.    If finger captures successfully, the L‐1 will report back that the fingerprint passed and the print will be held  in the temporary memory at the computer until the record is fully saved. If you cancel or do not save the  entire cardholder record, the fingerprint will have to be recaptured.    NOTE: a black dot will appear on the tip of the finger image to indicate a template is saved for that finger.    NOTE: you can verify (compare) prints from this screen also by clicking on the white dot above the finger  and clicking the VERIFY button.  Enrollee must place their finger on the reader sensor when prompted to  make a comparison.    Page 31 of 40 ...

  • Page 32: Enroll Card And Fingerprint [Verify Mode] In Sg Cardholder

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide  ENROLL CARD AND FINGERPRINT [VERIFY MODE] IN SG CARDHOLDER  You must be logged into System Galaxy as an operator at the main Enrollment Workstation   You must have already enabled the L‐1 Bioscrypt System at the workstation    This is supported with 26‐bit Wiegand and Corporate 1000 formats   Go to the CONFIGURE menu to open cardholder screen   ~ choose Configure > Cards > Cardholder  click the ADD NEW button   enter a cardholder name  select the Card/Badge Settings tab  add a Loop (you may add more than one loop)  select an access group for each loop you gave to this card  check the Send to Readers option; unchecked will stop prints from being loaded to readers          click [Scan Fingers…] button to open the L‐1 Enrollment Screen  a. select the Device Group  b. select the L‐1 Device  c. click the [Connect] button; a message appears indicating connection established    Page 32 of 40 ...

  • Page 33: See The Appendix (Section 6 Of This Guide) For More Indications And Messages Associated With Connecting, Capturing, Saving And Loading Templates.loading All Templates Utility

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    d. click the [Read Wiegand ID] Button and quickly present the HID card at the L‐1 Reader   e. the Card ID and FAC are captured and populated in the appropriate fields    f. select the Finger radio button (above the finger image) of the finger you wish to enroll  g. click the [Enroll] button on the same finger you have just chosen  h. when prompted, you must place your finger on the sensor of the L‐1 Reader; the  reader will scan the finger  when prompted, you must remove your finger from the reader; Galaxy will display a  pass  (or fail ) message based on reply from reader. If the finger quality fails, you will  need to retry the capture. If the finger quality passes a black dot will appear on the tip  of the finger image and a fingerprint will appear in the gray box on the right side.  repeat steps ‘f’ thru ‘i’ to scan an additional additional finger   k. click [OK] to exit the Enrollment screen  click [APPLY] on the cardholder screen to save the templates to the SG database and send  the card id and templates to the readers at the panels (based on the loops you assigned)  The Communication Control Window (message tab) will display the messages that  connection was established with each authorized reader and templates stored successfully.    If you see a Template format error/corrupt template message in Comm. Control Window, check the offending reader’s    template format. The error occurs for any reader whose template formats (BUR, VUR, etc.) is different than the  enrollment reader. To resolve this, either use the same format at all readers or enroll an additional finger(s) directly  from the reader whose template format differs.   See the Appendix (section 6 of this guide) for more indications and messages associated with connecting,  capturing, saving and loading templates. Page 33 of 40 ...

  • Page 34: Loading All Templates Utility

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide  LOADING ALL TEMPLATES UTILITY Also see the Bioscrypt documentation for additional wiring information.         Go to the UTILITY menu to open cardholder screen   ~ choose Utility > L‐1 / Bioscrypt > Load Templates to Device  Select the DefaultGroup (or all groups; or the group you desire)  Select the L‐1 Device (the reader you need); note that only the reader that are connected  are shown. Readers whose properties are set to not load (SG Reader Property screen) will  not appear in the list.  click OK  the templates will load and the Communication Control window will open to show logs  click HIDE to close the Communication Control window             Page 34 of 40 ...

  • Page 35: Appendix: Troubleshooting

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    6. APPENDIX: TROUBLESHOOTING   GALAXY MESSAGE LOGGING (Communication Control Window) Open a Communication Control Window from the View menu in System Galaxy and select the Message tab.  You can move the window to the side or downward, so you can access the data entry fields in the  Cardholder enrollment screen.   Table 1: Communication Control Message Log Comm. Control Message Log  Meaning   Communication Closed  This message indicates the currently open connection  to the reader is closed. This occurs when the SG  operator exits the L1 Enrollment screen  Communication established successfully  This message indicates that SG has successfully  connected to the L1 reader over TCP/IP. This occurs  when the SG operator CONNECTS to the reader from  the L1 Enrollment screen; and when the templates  are loaded to the reader (either when Cardholder  APPLY button is clicked or the Load Utility is sending)  Device timed out wile waiting for user action  This message indicates that the reader timed out.  Time Out occurred because card was not presented  to the reader correctly or within the time allotted; or   the wrong card format/type card was presented.  Error TCP/IP Socket  This message indicates that the reader was not online ...

  • Page 36: Galaxy User Messages - By Operator Action

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    GALAXY USER MESSAGES - BY OPERATOR ACTION   The following messages appear in the System Galaxy application and the Communication Control window  during integrated operation.  (the Comm. Control window opens from the View menu)    Table 2: Connecting to L1 Reader in SG Enrollment CONNECTING to READER ‐ L1 Enrollment screen  SG INDICATION  MESSAGE LOG    OPERATOR ACTION  (L1 ENROLLMENT screen)  (COMM CONTROL screen)  click the CONNECT button when a  Confirmation “{Reader} ‐ Communication  Communication    {reader } is selected   established successfully”.  established successfully    click CONNECT button when a  Error “[!] Error opening TCP/IP socket.”  Error opening TCP/IP  {reader } is selected  ...
  • Page 37 System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide  Table 3: Capture Card Code ( VERIFY MODE READ / CAPTURE CARD CODE ‐ L1 Enrollment screen  SG INDICATION  MESSAGE LOG    OPERATOR ACTION  (L1 ENROLLMENT screen)  (COMM CONTROL screen)  Select [Read Wiegand ID ] button   Card code and facility code are captured  n/a      and populate Enroll ID & FAC field.   No system message generated.    Select [Read Wiegand ID ] button   Error “[!] The device timed out while  The device timed out while    waiting for user action.”  waiting for user action.  Reason:   1. Card was not presented/or read.    2. Card is the wrong format / type  Resolution:   1. Present card within time allotted   2. Present the correct card type  Select [Read Wiegand ID ] button ...
  • Page 38 System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    Table 5: Verify Finger Template VERIFY/COMPARE TEMPLATE ‐ L1 Enrollment screen    SG SYSTEM MESSAGES  L1 MESSAGE LOG    OPERATOR ACTION  (L1 ENROLLMENT screen)  (COMM. CONTROL screen)  Prompt 3 = Verify Passed     n/a    (finger passes the verification check )  Select [Verify Template ] button   PROMPT 3 = Verify Failed  n/a  Prompt 1 = Place  Finger on Sensor  (finger fails the verification check)  Prompt 2 = Remove Finger       Reason: poor quality of print.  Resolution: retry; ensure sensor is clean.  Select [Verify Template] button   Error “[!] Timed out waiting for user.”  n/a      Reason: finger not presented or read.  Resolution: retry; ensure sensor is clean.    Table 6: Closing Enrollment CLOSE  L1 Enrollment screen ...

  • Page 39: Register Reader With Usb (Private Lan/ Not Using Dhcp)

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide    REGISTER READER with USB (private LAN/ not using DHCP) Do not connect L1 to the network cable yet (factory may have DHCP on)  power up L1 reader (wait for all beeps to sound – this takes a couple of mins)  connect by USB cable from L1 device to the PC  when device wizard opens, browse to the 4gserial folder      Program Files\Bioscrypt\SA\SecureAdmin Server\4gserial  Note if you are using Windows7 you may need to copy the 4gserial driver to the    Windows\System32 folder and then update the driver path to that location. complete the PC device driver setup  look in the PC Device Manager to find out which COM port the 4gserial device is using  start up (log into) SecureAdmin software  choose the NETWORK menu and select REGISTER VIA SERVER  “check” the COM port that the Device Manager identified as the 4gserial device  (SecureAdmin will not filter out other active com ports)   10. select AUTO for the baud rate   11. click the SCAN button; the device will display in the list with a yellow plus symbol   12. double‐click on the device icon that shows the yellow plus symbol  13. click NEXT  (do not program IP Address at this time)  14. enter a device name and assign the default group  15. click REGISTER to complete registration; click OK and close to exit.  16.

  • Page 40: Adding A Linked Sql Connection String To Sysgal

    System Galaxy Quick Guide for Bioscrypt / L‐1 Setup and Enrollment System Galaxy Quick Guide  ADDING A LINKED SQL CONNECTION STRING TO SYSGAL   After you install the Galaxy database server and the SecureAdmin Server, you must enable the linked SQL connection and add the connection string in the SysGal database.    Open SQL Server Management Studio.  ...
