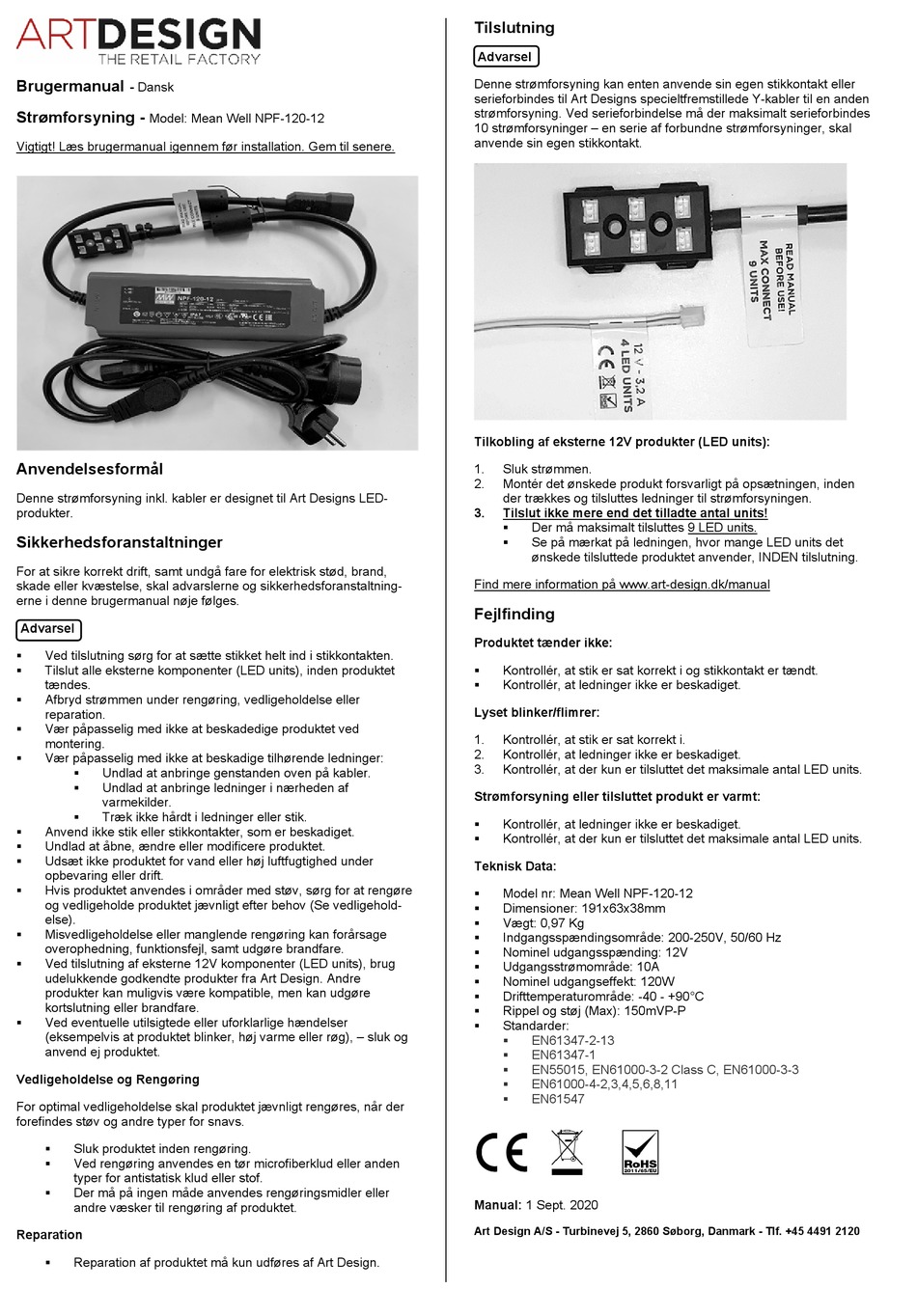

ART DESIGN Mean Well NPF-120-12 User Manual

Brugermanual
- Dansk
Strømforsyning -
Model: Mean Well NPF-120-12
Vigtigt! Læs brugermanual igennem før installation. Gem til senere.
Anvendelsesformål
Denne strømforsyning inkl. kabler er designet til Art Designs LED-
produkter.
Sikkerhedsforanstaltninger
For at sikre korrekt drift, samt undgå fare for elektrisk stød, brand,
skade eller kvæstelse, skal advarslerne og sikkerhedsforanstaltning-
erne i denne brugermanual nøje følges.
Advarsel
 Ved tilslutning sørg for at sætte stikket helt ind i stikkontakten.
Tilslut alle eksterne komponenter (LED units), inden produktet

tændes.
 Afbryd strømmen under rengøring, vedligeholdelse eller
reparation.
 Vær påpasselig med ikke at beskadedige produktet ved
montering.
 Vær påpasselig med ikke at beskadige tilhørende ledninger:
 Undlad at anbringe genstanden oven på kabler.
Undlad at anbringe ledninger i nærheden af

varmekilder.
 Træk ikke hårdt i ledninger eller stik.
 Anvend ikke stik eller stikkontakter, som er beskadiget.
 Undlad at åbne, ændre eller modificere produktet.
 Udsæt ikke produktet for vand eller høj luftfugtighed under
opbevaring eller drift.
 Hvis produktet anvendes i områder med støv, sørg for at rengøre
og vedligeholde produktet jævnligt efter behov (Se vedligehold-
else).
 Misvedligeholdelse eller manglende rengøring kan forårsage
overophedning, funktionsfejl, samt udgøre brandfare.
 Ved tilslutning af eksterne 12V komponenter (LED units), brug
udelukkende godkendte produkter fra Art Design. Andre
produkter kan muligvis være kompatible, men kan udgøre
kortslutning eller brandfare.
 Ved eventuelle utilsigtede eller uforklarlige hændelser
(eksempelvis at produktet blinker, høj varme eller røg), – sluk og
anvend ej produktet.
Vedligeholdelse og Rengøring
For optimal vedligeholdelse skal produktet jævnligt rengøres, når der
forefindes støv og andre typer for snavs.
 Sluk produktet inden rengøring.
Ved rengøring anvendes en tør microfiberklud eller anden

typer for antistatisk klud eller stof.
 Der må på ingen måde anvendes rengøringsmidler eller
andre væsker til rengøring af produktet.
Reparation
 Reparation af produktet må kun udføres af Art Design.
Tilslutning
Advarsel
Denne strømforsyning kan enten anvende sin egen stikkontakt eller
serieforbindes til Art Designs specieltfremstillede Y-kabler til en anden
strømforsyning. Ved serieforbindelse må der maksimalt serieforbindes
10 strømforsyninger – en serie af forbundne strømforsyninger, skal
anvende sin egen stikkontakt.
Tilkobling af eksterne 12V produkter (LED units):
1. Sluk strømmen.
2. Montér det ønskede produkt forsvarligt på opsætningen, inden
der trækkes og tilsluttes ledninger til strømforsyningen.
3. Tilslut ikke mere end det tilladte antal units!
 Der må maksimalt tilsluttes 9 LED units.
 Se på mærkat på ledningen, hvor mange LED units det
ønskede tilsluttede produktet anvender, INDEN tilslutning.
Find mere information på www.art-design.dk/manual
Fejlfinding
Produktet tænder ikke:
Kontrollér, at stik er sat korrekt i og stikkontakt er tændt.

 Kontrollér, at ledninger ikke er beskadiget.
Lyset blinker/flimrer:
1. Kontrollér, at stik er sat korrekt i.
2. Kontrollér, at ledninger ikke er beskadiget.
3. Kontrollér, at der kun er tilsluttet det maksimale antal LED units.
Strømforsyning eller tilsluttet produkt er varmt:
 Kontrollér, at ledninger ikke er beskadiget.
 Kontrollér, at der kun er tilsluttet det maksimale antal LED units.
Teknisk Data:
 Model nr: Mean Well NPF-120-12
 Dimensioner: 191x63x38mm
Vægt: 0,97 Kg

 Indgangsspændingsområde: 200-250V, 50/60 Hz
 Nominel udgangsspænding: 12V
 Udgangsstrømområde: 10A
 Nominel udgangseffekt: 120W
 Drifttemperaturområde: -40 - +90°C
 Rippel og støj (Max): 150mVP-P
 Standarder:
EN61347-2-13

 EN61347-1
 EN55015, EN61000-3-2 Class C, EN61000-3-3
 EN61000-4-2,3,4,5,6,8,11
 EN61547
Manual: 1 Sept. 2020
Art Design A/S - Turbinevej 5, 2860 Søborg, Danmark - Tlf. +45 4491 2120
