DITEC DAB905BAT Installation Manual

• Versione aggiornata di questo manuale
• Last version of this manual
IP2182 • 2022-09-01

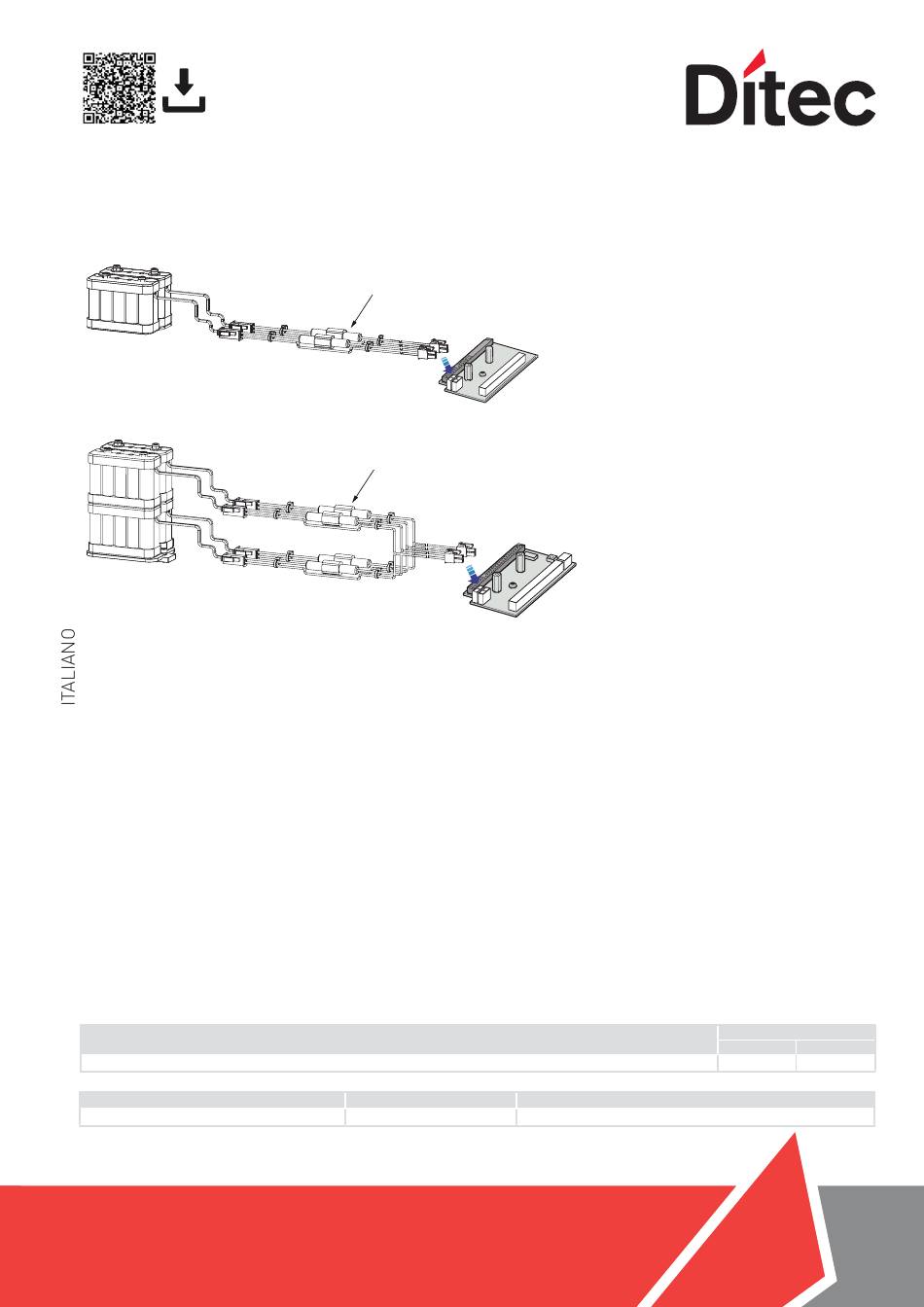

DAB905BAT / DAB905BAT2
Manuale di installazione kit batterie
Installation manual battery backup unit
DAB905BAT
DAB905BAT2
Funzione sull'unità di estensione DAB905ESE;
Modalità interruzione di corrente con batterie di backup installate.
- Sono disponibili due contatti per il collegamento di batterie da 12 V (NiMH).
- Le batterie sono ricaricabili e sono caricate dall'unità di controllo nell'apriporta.
- Un dip-switch è disponibile per il monitoraggio delle batterie (DIP5). Il LED sul quadro di comando indica la batteria guasta.
Se selezionato, il relè sull'unità DAB905ESA può fornire informazioni di batteria guasta.
La capacità della batteria viene testata dopo l'accensione e una volta alla settimana. La tensione della batteria viene continuamente controllata.
L'apriporta può funzionare in due diverse modalità: modalità RISPARMIO ENERGETICO e modalità CONTINUITÀ
- In modalità RISPARMIO ENERGETICO, in assenza di tensione di rete, l'apriporta completa il ciclo operativo in corso e quindi interrompe l'alimen-
tazione dalla batteria.
L'apriporta alimentato a batteria può essere riattivato per eseguire un nuovo ciclo operativo con un impulso a chiave (KEY). In questa modalità,
l'apriporta può restare in stand-by fino a 1 settimana, in attesa dell'impulso a chiave.
- In questa modalità, per porte doppie, solo l'operatore master necessita di una batteria e di una scheda DAB905ESE
- In modalità CONTINUITÀ, in assenza di tensione di rete, l'apriporta funziona normalmente finché le batterie non si scaricano.
- Batterie nuove e completamente cariche possono, di norma, aprire e chiudere una porta per un massimo di 300 volte in modalità CONTINUITÀ.
- In questa modalità, per porte doppie, entrambe gli operatori necessitano di una batteria e di una scheda DAB905ESE.
I sensori seguenti non sono attivi durante il funzionamento a batteria in modalità RISPARMIO ENERGETICO;
- Tappetino
- Rilevatore presenza (OPD).
- Sensore di sicurezza di inversione lato interno (installato sulla porta)
- Sensore di sicurezza in apertura lato esterno (installato sulla porta)
NOTA: Tutti i sensori funzionano normalmente in modalità CONTINUITÀ.
In modalita RISPARMIO ENERGETICO, su automazioni collegate in parallelo, collegare le batterie alla sola automazione MASTER equipaggiata con
DAB905ESE.
Impostazioni per porte a due ante:
Funzione
Selezione della modalità di utilizzo delle batterie durante il funzionamento con alimentazione a batterie
Indicazione errore sul quadro di comando.
Frequenza di lampeggiamento LED
Due lampeggi da 0,3 secondi, pausa, ecc.
www.ditecautomations.com
FUSE 5AT/250V (2x)
DAB905ESE
FUSE 5AT/250V (4x)
DAB905ESE
Causa Rimedio
Batteria difettosa Sostituire la batteria (funzionamento normale con alimentazione di rete)
Impostazione su
MASTER SLAVE
X
