- Page 1 Solar charge controller MPPT Share your POWER 12/24 V Gebruiksaanwijzing NL Instruction for use EN SMART ADVENTURE...
-
Page 2: Solar Charge Controller
Solar charge controller MPPT Solar charge controller MPPT MSC-3010 MPPT MSC-3020... - Page 3 NEDERLANDS Kenmerken LCD display Temperatuursensor Menu-knop Set-knop USB-uitgang Solar paneel Accu Verbruikers Installatie De locatie waar de regelaar wordt geïnstalleerd, moet goed geventileerd zijn, beschut van direct zonlicht en hoge temperaturen. Verder mag er geen water bij de regelaar kunnen komen. Selecteer de juiste schroeven om de regelaar aan de muur of op een ander platform te bevestigen.
- Page 4 NEDERLANDS Voordat u de verbruikers op de regelaar aansluit, moet u eerst de uitvoer van de regelaar uitschakelen (met de knop), om letsel door de verbruikersspanning te voorkomen. De regelaar biedt geen bescherming tegen omgekeerde polariteit voor de verbruikers. Omgekeerde polariteit met betrekking tot de verbruikers zal de verbruikers kapotmaken, dus wees voorzichtig bij het aansluiten.
- Page 5 NEDERLANDS Bediening Hoofdinterface Wanneer de regelaar is ingeschakeld, wordt de initialisatie-interface gedurende 1 seconde weergegeven, daarna verschijnt de hoofdinterface. Als de hoofdinterface gedurende 20 seconden niet wordt bediend, zal deze automatisch roteren tussen de interfaces van de batterijspanning, de zonnepaneelspanning en de omgevingstemperatuur. Elke parameter wordt gedurende 3 seconden weergegeven voordat wordt overgeschakeld naar de volgende.
- Page 6 NEDERLANDS Floatspanning instellen; Hoogspanningsontkoppeling (HVD): Deze parameter staat voor de HVD-spanning. Druk in de hoofdinterface op de MENU-knop om naar de floatspanningsinterface te gaan. Houd nu de MENU-knop langer dan 5 seconden ingedrukt totdat de cijfers beginnen te knipperen. Gebruik de SET- en MENU-knoppen om de parameter aan te passen door deze lager (SET) of hoger (MENU) te maken.
- Page 7 NEDERLANDS Beveiliging Batterij: Laagspanningsontkoppeling (LVD): De LVD wordt geactiveerd wanneer de accuspanning lager is dan 11V. De uitvoer is uitgeschakeld. Ook zal het batterijsymbool knipperen als waarschuwing. Verhoog de laadstroom of verleng de oplaadperiode. De LVD wordt gedeactiveerd wanneer de accuspanning hoger is dan 12,6V. De verbruikersuitvoer wordt nu weer ingeschakeld, of kan weer worden ingeschakeld door op de MENU-knop in de hoofdinterface te drukken.
- Page 8 NEDERLANDS Technische specificaties Model MPPT MSC-3010 MPPT MSC-3020 Nominale laadstroom Systeemspanning 12V/24V Spanningsbereik van de accu 8-32V Max. open spanning van PV-module Accu type Verzegeld, gel, nat, LiFePO4 Gelijkmatige laadspanning Onderhoudsvrije loodzuuraccu: 14,6V; gel: nee; nat: 14,8V Absorptie laadspanning Onderhoudsvrije loodzuuraccu: 14,4V; gel: 14,2V; nat: 14,6V Float laadspanning Onderhoudsvrije loodzuuraccu;...
- Page 9 Zij kunnen het product terugnemen voor omgevingsveilige recycling. Conformiteitsverklaring Hiermee verklaart Gimeg Nederland B.V., dat het apparaat MPPT MSC-3010/MPPT MSC-3020 aan de basiseisen en andere relevante voorschriften die in de Europese richtlijn voor elektromagnetische compatibiliteit (2014/30/EU) en laagspanningsrichtlijn (2014/35/EU) worden genoemd.

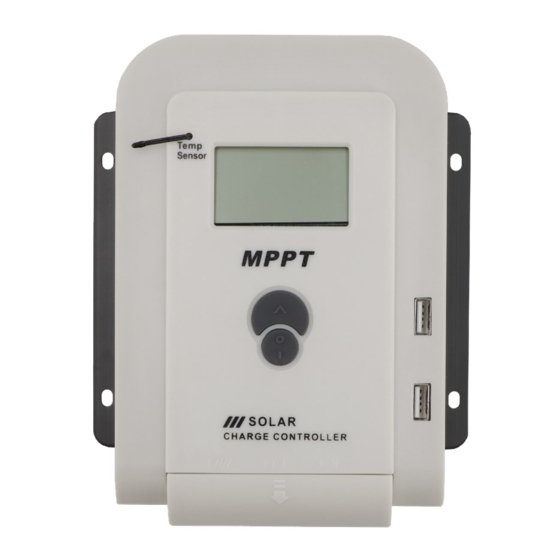

- Page 10 ENGLISH Features LCD display Temperature sensor Menu Button Set Button USB output Solar system terminal Battery terminal Load terminal Installation The place where the controller is installed should be well ventilated, avoiding direct sunlight and high temperatures. Furthermore, water should not be able to reach the controller. Please select the correct screws to attach the controller on the wall or on another platform.
- Page 11 ENGLISH Description of button function Load switch: when the load is in manual mode, briefly press the SET button to swich the load. Breakdown: briefly press the SET button. Browse mode: briefly press the MENU or SET button. Setting mode: hold the MENU button down longer to enter the second browsing interface and then press the MENU or SET button to go through the interfaces.
-
Page 12: Operation
ENGLISH Operation Main interface When the controller is turned on, it will show the initialization interface for 1 second, after this the main interface will appear. If the main interface is not operated for 20 seconds, it will automatically rotate between showing the battery voltage, the solar panel voltage and the temperature of the environment. - Page 13 ENGLISH Float voltage setup; High Voltage Disconnection (HVD): This parameter stands for the HVD voltage. In the main interface, press the MENU button to go to the float voltage interface. Now, press the MENU button for more than 5 seconds, until the numbers start flashing. Use the SET and MENU buttons to adjust the parameter making it lower (SET) or higher (MENU).
- Page 14 ENGLISH Protection Battery: Low Voltage Disconnection (LVD): The LVD is activated, when the battery voltage is less than 11V. The output is turned off. Also, the battery symbol will be flashing as a warning. Please increase the charge current or increase the charging period. The LVD will be deactivated, when the battery voltage is more than 12.6V.
- Page 15 ENGLISH Technical specifications Model MPPT MSC-3010 MPPT MSC-3020 Rated charge current System rated voltage 12V/24V Voltage range of battery 8-32V Max. open voltage of PV module Battery type Sealed, flooded, gel, LiFePO4 Equalized charging voltage Maintenance free lead acid battery: 14,6V; gel: no; lead acid flooded battery: 14,8V Absorption charging voltage Maintenance free lead acid battery: 14,4V;...
- Page 16 Declaration of Conformity Gimeg Nederland BV hereby declares that the device MPPT MSC-3010/MPPT MSC-3020 complies with the basic requirements and other relevant regulations specified in the European Electromagnetic Compatibility Directive (2014/30/EU) and Low Voltage Directive (2014/35/EU). You can request a full declaration of conformity at the address...
- Page 17 Importer: Gimeg Nederland B.V. Strijkviertel 27 3454 PH De Meern The Netherlands...
