Summary of Contents for MUSICIAN PHOENIX

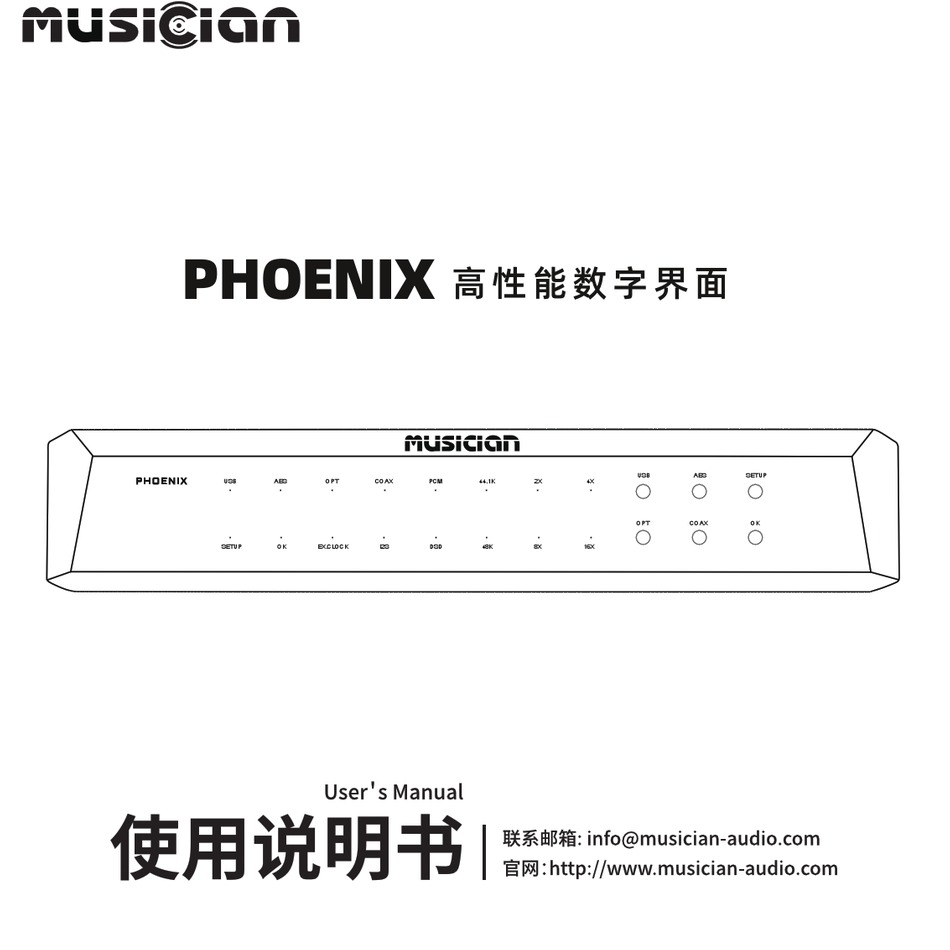

- Page 1 PHOENIX 高 性 能 数 字 界 面 MUSICIAN SETUP P H O E N I X COAX 44.1K COAX SETUP EX.CLOCK...
- Page 3 产品信息 技术亮点 数字界面 专有 FPGA DSP 处理架构 内部晶振的 FIFO 缓冲器和时钟恢复 精密恒温晶体振荡器 O型单晶铜变压器 光隔离全数字输入接口 基于 STM32F446 高级 AMR 的 MCU 的专有 USB 音频解决方案 适用于 Windows 平台的许可 Thesycon USB 驱动程序 Mac 和 Linux 上的无需驱动程序 支持双 AES/EBU 输出 支持外部时钟输入 同轴/AES/OPT 输入和输出支持DSD64(DoP)。 USB 输入和 I²S 输出上支持DSD512...
- Page 4 所有输入支持24bits / 44.1, 48, 88.2, 96, 176.4, 192KHz。 USB输入支持768KHz，I²S 输出支持384KHz。 数字输入 同轴、光纤、AES/EBU、USB、外部时钟 (45.1548MHz / 49.152MHz) 外部时钟输入 45.1548MHz ，49.152MHz 数字输出 AES/EBU x2 输出、I²S HDMI LVDS / I²S RJ45 LVCMOS、光纤、同轴 请注意，凤凰座的 RJ45/HDMI 端口不是典型的网络/多媒体 RJ45/HDMI 端口。 它们是专门构建的 I²S 端口。请不要将其连接到典型的多媒体 HDMI 端口 (即蓝光播放器/电视等)/以太网网络。...
- Page 5 面板信息 MUSICIAN SETUP P H O E N I X COAX 44.1K COAX SETUP EX.CLOCK 13 14 DIGITAL OUT DIGITAL IN PUSH A C I N P U T AES/EBU1 AES/EBU2 I2S-A I2S-C COAX 49.152M 49.1584M COAX AES/EBU 1 1 5 V /60Hz ！...
- Page 6 驱动 凤凰座配备了由STM32F446驱动的专有USB音频解决方案, 支持24bit/768KHz PCM数据流和本级处理的DSD到DSD512. Windows 平台的许可 Thesycon USB 驱动程序 下载并安装适用于 Windows 的 Thesycon USB 驱动程序 1. 将标准USB电缆从PC USB端口连接到USB输入 2. 选择 USB 输入。USB 输入 LED 应亮起 3. 检查PC音频设备面板，检测是否连接到机器 Mac 和 Linux 上的无需安装驱动程序 无需安装驱动，连接即可使用 连接后在声音设置，检测是否连接到机器...
- Page 7 LED灯指示 USB/AES/OPT/COAX 根据音源按键变化而变化 灯灭：未选中该音源 灯亮：已选中该音源，其中开启单AES模式灯亮，开启双AES模式灯闪 灯闪：只在开启双AES模式时选中AES灯闪 SETUP 灯灭：为主页模式 / 灯闪：为菜单模式 OK按键被按下则亮 / OK按键已松开则灭 EX.CLOCK 灯灭：内部时钟 / 灯亮：外部时钟 灯灭：DSD左右声道为L/R 灯亮：DSD左右声道为R/L 44K1/48K 灯灭：输入信号不是DSD音频 根据输入信号的采样率变化而变化 灯亮：输入信号为DSD音频 灯灭：输入信号不是该采样率 灯亮：输入信号是该采样率 2x / 4x / 8x / 16x 根据输入信号的采样率n倍频率变化而变化 灯灭：输入信号不是该采样率的n倍频率 灯亮：输入信号是该采样率的n倍频率...
- Page 8 按键说明 在主页模式：按下选择USB音源并且USB灯亮 USB 按键 在菜单模式：按下进入USB升级功能设置 在功能设置：按下按键无反应 在主页模式：按下选择AES音源并且AES灯亮 AES 按键 在菜单模式：按下进入单/双AES功能设置 在功能设置：按下按键无反应 在主页模式：按下选择OPT音源并且OPT灯亮 OPT 按键 在菜单模式：按下进入外部时钟功能设置 在I2S引脚与DSD左右声道功能设置中：按下切换DSD左右声道 在其他功能设置中：按下按键无反应 在主页模式：按下选择COAX音源并且COAX灯亮 COAX 按键 在菜单模式：按下进入外部时钟功能设置 在功能设置：按下按键无反应 SETUP 按键 按下按键并且SETUP灯闪进入菜单模式 按下按键并且SETUP灯灭返回主页模式 在主页模式：按下按键无反应并且OK灯亮松开灭 OK 按键 在菜单模式：按下按键无反应并且OK灯亮松开灭 在功能设置：按下按键切换功能设置并且OK灯亮松开灭...
- Page 9 功能设置说明 功能设置 按键操作 LED灯指示 按下SETUP按键进入菜单模式再按下 先按SETUP按键+USB按键 SETUP灯闪+USB灯闪 USB按键进入USB升级功能设置 USB升级功能设置 44K1灯灭+48K灯灭：未开始升级 在USB升级功能设置中按下OK按键 再按OK按键进行升级 进行USB升级 44K1灯亮+48K灯亮：可开始升级 按下SETUP按键进入菜单模式再按下 先按SETUP按键+AES按键 SETUP灯闪+AES灯闪 AES按键进入单/双AES功能设置 单/双AES功能设置 44K1灯亮：单AES模式 在单/双AES功能设置中按下OK按键 再按OK按键进行切换 进行单AES、双AES功能切换 48K灯亮：双AES模式 按下SETUP按键进入菜单模式再按下 先按SETUP按键+OPT按键 SETUP灯闪+EX.CLOCK灯闪 OPT按键进入外部时钟功能设置 外部时钟功能设置 44K1灯灭或48K灯灭：关闭外部时钟 在外部时钟功能设置中按下OK按键 再按OK按键进行切换 进行外部时钟功能的关闭和开启 44K1灯亮或48K灯亮：开启外部时钟 按下SETUP按键进入菜单模式再按下 COAX按键进入I2S引脚与DSD左右 先按SETUP按键+COAX按键 SETUP灯闪+I2S灯闪 声道功能设置 I2S引脚与DSD 左右声道功能设置...
- Page 10 I2S引脚 *对应LED指示灯 I2S引脚 2X(DATA) 4X(BCK) 8X(LRCK) 8种模式 灭:DATA+ 灭:BCK+ 灭:LRCK+ 亮:DATA- 灭:BCK+ 灭:LRCK+ 灭:DATA+ 亮:BCK- 灭:LRCK+ 亮:DATA- 亮:BCK- 灭:LRCK+ 灭:DATA+ 灭:BCK+ 亮:LRCK- 亮:DATA- 灭:BCK+ 亮:LRCK- 灭:DATA+ 亮:BCK- 亮:LRCK- 亮:DATA- 亮:BCK- 亮:LRCK-...
- Page 11 凤凰座I2S引脚配置 请注意：I2S连接没有行业标准。不同的品牌/产品有不同的I2S线序。 如果您想使用 I²S 连接，必须正确配置与 DAC 匹配的 I²S 引脚。I²S 引脚分配不匹配 可能导致静态/噪声输出。过高的噪音输出电平可能会损坏扬声器/耳机驱动器。 I²S与DAC匹配的建议 1. 连接 I2S 电缆（优质HDMI电缆 <3ft/1m） 2. 调低音量（能听见的最小音量） 3. 播放音乐 (首先是PCM，然后是DSD） 4. 运行 DAC 的 I²S 设置 (详情请咨询DAC制造商) 5. 播放PCM和DSD时，其中一种模式应与播放的源相匹配 建议进行音频音调测试，以确保L/R通道，同相/异相的正确。...
- Page 12 85mm (含底座) 345mm 基本参数 功能按键：USB、AES、光纤、同轴输入按钮，SETUP，OK按键 输入方式：同轴、光纤、AES/EBU、USB、 外部时钟 (45.1548MHz / 49.152MHz) 输出方式：AES/EBU x2 输出、I²S HDMI LVDS / I²S RJ45 LVCMOS、 光纤、同轴 电源输入：100-240VAC，50/60Hz（全球电压） 裸机尺寸：345mm*250mm*85mm(高度包含底座) 裸机重量：5.5KG 包装重量：7.5KG 包装物品清单 凤凰座主机 *1 使用说明书 *1 保修卡 *1...
- Page 14 PHOENIX High performance digital interface MUSICIAN SETUP P H O E N I X COAX 44.1K COAX SETUP EX.CLOCK...
- Page 15 Guangzhou LEZHIJIA Technology Co.,Ltd.(MUSICIAN Audio) was formally establishedin 2020. The R & D team is formed by a group of enthusiasts with more than 20 years of audio research and development experience. It is committed to the following product: R2R discrete balanced decoders, balanced headphone amplifiers, balanced amplifiers, balanced pre-amplifiers,...
-
Page 16: Product Information
Product information Technical Highlights Digital interface Proprietary FPGA DSP Processing Architecture FIFO Buffer and Reclock with Internal Crystal Precision Oven Controlled Crystal Oscillator OCXO O-type single crystal copper transformer Optical Isolated All Digital Input Interfaces Proprietary USB Audio Solution via STM32F446 Advanced AMR Based MCU Licensed Thesycon USB Driver For Windows Platform Driverless On Mac &... -
Page 17: Digital Input
AES/EBU x2 output, I²S HDMI LVDS/I²S RJ45 lvcmos, optical fiber, coaxial Please note that the RJ45/HDMI ports of PHOENIX are not typical network/multimedia RJ45/HDMI ports. They are purpose-built I²S ports. Please do not connect it to the typical multimedia HDMI port... -
Page 18: Panel Information
Panel information MUSICIAN SETUP P H O E N I X COAX 44.1K COAX SETUP EX.CLOCK 13 14 DIGITAL OUT DIGITAL IN PUSH A C I N P U T AES/EBU1 AES/EBU2 I2S-A I2S-C COAX 49.152M 49.1584M COAX AES/EBU 1 1 5 V /60Hz ！... - Page 19 Drive Phoenix is equipped with a proprietary USB audio solution driven by STM32F446, which supports 24bit/768khz PCM data stream and DSD to DSD512 processed at this level Licensed Thesycon USB Driver For Windows Platform Download and install Thesycon USB Driver for Windows.
-
Page 20: Led Indicator
LED indicator USB/AES/OPT/COAX Change according to the sound source key Light off: the sound source is not selected Light on: the sound source has been selected, in which the single AES mode light is on, and the dual AES mode light flashes Light flashing: select AES light flashing only when dual AES mode is enabled SETUP Light off: home mode... -
Page 21: Button Description
Button description In home mode: Press to select USB sound source and USB light is On USB button In menu mode: Press to enter USB upgrade function setting In function setting: No response when pressing the button In home mode: Press to select the AES sound source and the AES light is On AES button In menu mode: Press to enter single / dual AES function setting In function setting: No response when pressing the button... - Page 22 Function setting description Function Settings Button Operation LED indicator Press the setup button to enter the menu First press the mode, and then press the USB button to Setup light flashes + USB light flashes Setup button + usb button enter the USB upgrade function setting USB Upgrade 44k1 light off...
- Page 23 I2S PIN *Corresponding LED indicator I2S PIN 2X(DATA) 4X(BCK) 8X(LRCK) 8 Modes Light Off :DATA+ Light Off:BCK+ Light Off:LRCK+ Light On:DATA- Light Off:BCK+ Light Off:LRCK+ Light Off:DATA+ Light On:BCK- Light Off:LRCK+ Light On:DATA- Light On:BCK- Light Off:LRCK+ Light Off:DATA+ Light Off:BCK+ Light On:LRCK- Light On:DATA- Light Off:BCK+...
- Page 24 I2S Pin Configuration of PHOENIX There is no industry standard of I2S connection. Different brand/product has different I2S line order. If you would like to use the I²S connection, the I²S pinout matching with the DAC has to be configured correctly. Mismatch of I²S pinout may result in static/noise output.
-
Page 25: Basic Parameters
Output mode: aes/ebu x2 output, I²S HDMI LVDS / I²S RJ45 lvcmos, optical fiber, coaxial Power input: 100-240Vac, 50/60hz (global voltage) Machine size: 345mm*250mm*85mm (height includes foot pad) Machine weight: 5.5kg Package weight: 7.5kg Packing list PHOENIX *1 User manual *1 warranty card *1... -
Page 26: Warranty
Warranty We take pride in the quality of our products with strict quality control checks. To give you more confidence, all of our products are provided with a three-years warranty. Within the first 30 days from the date of purchase, most items can be returned for refund or exchange if meet the following conditions.
