KÄYTTÖOHJE ● BRUKSANVISNING ● INSTRUCTION MANUAL

PORAVASARA

SLAGBORRMASKIN

ROTARY HAMMER

DAN0808

Lue ohjeet ja turvatoimenpiteet ennen tämän tuotteen käyttöä. Säilytä tätä käyttöohjetta mahdollista tulevaa tarvetta varten

Läs handhavande- och säkerhetsanvisningarna före användning av denna produkt. Var god spara denna bruksanvisning för framtida konsultation.

Read the instructions and precautions before use of this product. Please keep this Instruction manual for future reference.

Käännös alkuperäisohjeista

Översättning av originalanvisningarna

Table of Contents

Need help?

Do you have a question about the DAN0808 and is the answer not in the manual?

Questions and answers

Summary of Contents for Gern Pro DAN0808

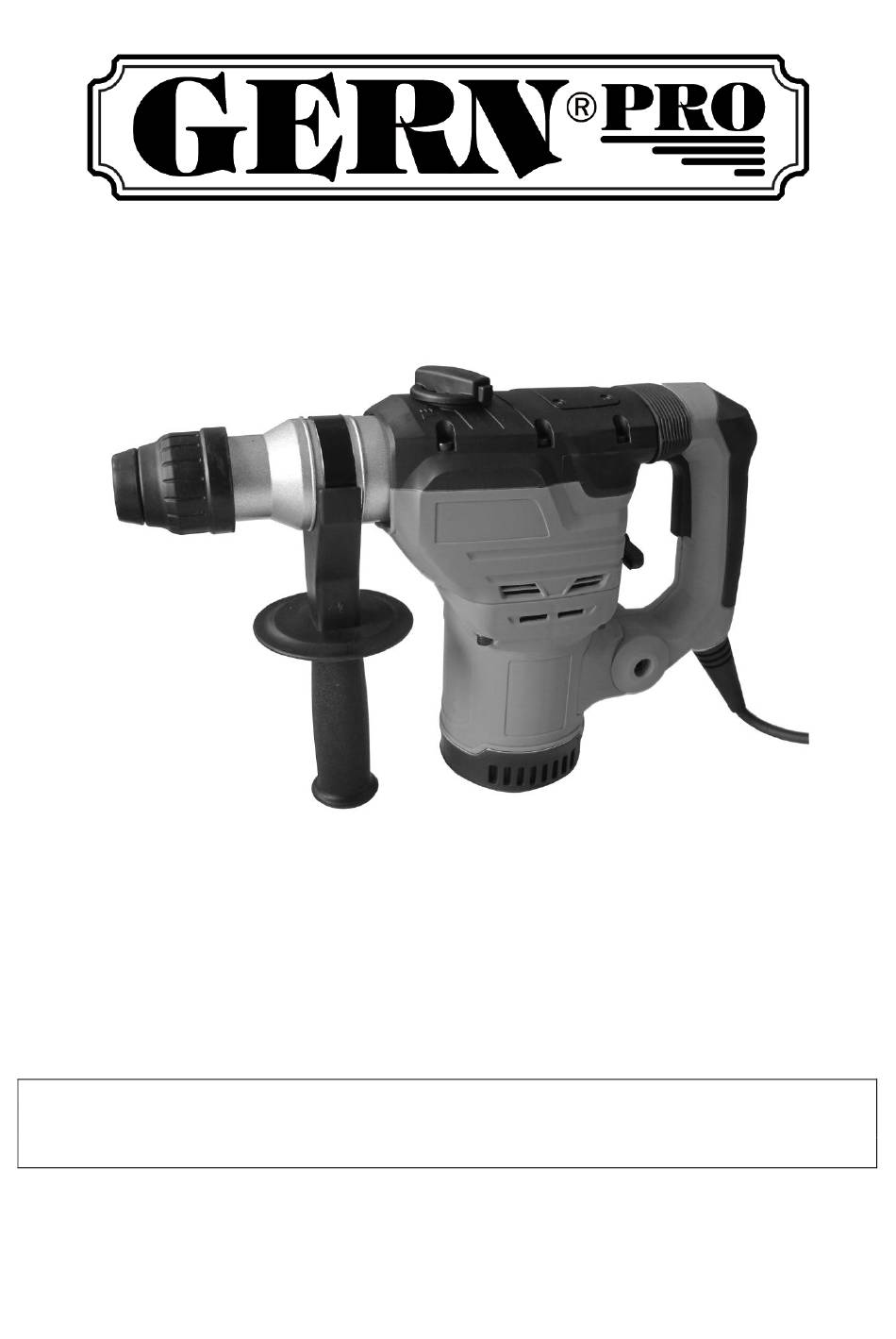

Page 1 PORAVASARA SLAGBORRMASKIN ROTARY HAMMER DAN0808 Lue ohjeet ja turvatoimenpiteet ennen tämän tuotteen käyttöä. Säilytä tätä käyttöohjetta mahdollista tulevaa tarvetta varten Läs handhavande- och säkerhetsanvisningarna före användning av denna produkt. Var god spara denna bruksanvisning för framtida konsultation. Read the instructions and precautions before use of this product. Please keep this Instruction manual for future reference.
Page 2 DAN0808...
Page 3 DAN0808 NAME NAME front cap spring W7.8*1.2*33 steel check ring16.5*1.8 check ring35 washer 19*30*2.5 gear 27teech spring 30.2*1.8*76 square key5*5*21.5 cylinder house dome pin8*18.7 oil seal 35*51*6 middle cover circlip for shaft 35 lead wind ring...
Page 4 DAN0808 washer 45*54.5*1 bearing 6001 bearing 61907 rotor screw M5*20 staror spring washer5 bearing 608 flat washe 5 rotor house steel ball 7.14 screw M5*55 telefiex speed controller X-oil seal brush box o-ring 11*2 brush punch hammer screw ST4.8*65 steel bamm 7.94...
Page 5: Turvallisuutesi Vuoksi
DAN0808 Käännös alkuperäisohjeista (FI) VAROITUS Lue oman turvallisuutesi vuoksi nämä käyttöohjeet huolellisesti läpi ennen koneen käyttöä. TURVALLISUUSOHJEET Konetta käytettäessä on aina noudatettava oheisia turvallisuusohjeita ja lisäturvaohjeita. Tässä käyttöohjeessa käytetään seuraavia symboleita: Osoittaa henkilövahingon tai työkalun vaurioitumisen vaaraa. TURVALLISUUTESI VUOKSI Lue ensin käyttöohjeet ja kaikki seuraavat ohjeet, jotta voit käyttää työkalua turvallisesti.
Page 6 DAN0808 KUVAUS (kuva A) Porakone on suunniteltu betonin, kiven, puun ja teräksen poraamiseen sekä kevyeen lastuamiseen ja talttaukseen. 1 Päälle/pois-kytkin 2 Vasaratoimintokytkin 3 Talttaustoimintokytkin 4 Istukka 5 Kaulus 6 Syvyydenrajoitin 7 Sivukahva 8 Voitelunipan suojatulppa 9 Hiiliharjan pidin Poranterän tai taltan asennus ja irrotus (kuva A) Erikoisen työkalunpidinjärjestelmän ansiosta terien ja talttojen asennus on nopeaa ja helppoa.
Page 7 DAN0808 Pölynkerääjän käyttö (kuva B) Pölynkerääjää käytetään porattaessa seiniä.  Työnnä pölynkerääjä (10) terän karaan ja asenna terä kuten edellä kohdassa poraistukka on kuvattu. Sivukahvan asennus (kuva A)  Löysää sivukahvaa (7).  Työnnä sivukahvan pidin poraistukan yli.  Käännä sivukahva haluttuun asentoon ja kiristä lujasti kiinni.
Page 8: Puhdistus Ja Huolto
 Levitä koneistoon sopiva määrä rasvaa.  Sulje suojatulppa. PUHDISTUS JA HUOLTO Kone ei vaadi mitään erikoista huoltoa.  Puhdista tuuletusaukot säännöllisesti. TEKNISET TIEDOT Tuotekoodi DAN0808 (Z1C-DS-32TS-2) Verkkojännite 230 V~ Verkkotaajuus 50 Hz Teho 1200 W Suojausluokka Kotelointiluokka IP20 Nopeus (kuormitettuna) 0-800/min Iskumäärä...
Page 9 DAN0808 YMPÄRISTÖNSUOJELU Tuotteen pakkausta hävitettäessä noudata materiaalista riippuen paikallisia jätehuollosta ja kierrätyksestä annettuja ohjeita. Laitetta ei tule hävittää sekajätteen mukana, vaan se on toimitettava sähkö- ja elektroniikkaromun erilliskeräykseen. Lisätietoja www.serty.fi TAKUU Tuotteen takuuaika on 12 kuukautta, ostopäivästä lukien. Maahantuoja vastaa epäkuntoon menneen laitteen tai osien korvaamisesta, materiaali- ja valmistusvikojen osalta, jos ne todetaan tarkastuksessa vialliseksi.
Page 10: Elektrisk Säkerhet
DAN0808 Översättning av originalanvisningarna (SE) VARNING Läs, för din egen säkerhet, denna bruksanvisning noga innan du använder maskinen. SÄKERHETSANVISNINGAR Iaktta alltid de medföljande säkerhetsanvisningarna såväl som de speciella säkerhetsanvisningarna innan maskinen används. Följande symboler används i denna bruksanvisning: Markerar risk för personskador eller skada på verktyget.
Page 11 DAN0808 typskylten. BESKRIVNING (Fig. A) Din slaghammare är konstruerad för borrning i betong, sten, trä och stål liksom för lätt mejsling. 1 Till/Frånströmbrytare 2 Väljare för slagfunktion 3 Väljare för mejselfunktion 4 Chuck 5 Krage 6 Djupanslag 7 Stödhandtag 8 Lock över smörjpunkt 9 Kolborsthållare...
Page 12 DAN0808 Att använda dammkoppen (Fig: B) Dammkoppen används vid borrning i tak.  För dammkoppen (10) över borrens nacke och montera borren i borrchucken enligt beskrivningen ovan. Montering av stödhandtaget (Fig. A)  Lossa stödhandtaget (7).  För stödhandtagets hållare över chucken och maskinen.
Page 13: Rengöring Och Underhåll
Anbringa en lämplig mängd smörjfett på mekanismen.  Stäng locket. RENGÖRING OCH UNDERHÅLL Maskinen kräver inte speciellt underhåll.  Rengör ventilationsöppningarna regelbundet. TEKNISKA DATA Produkt kod DAN0808 (Z1C-DS-32TS-2) Nätspänning 230V~ Nätfrekvens 50 Hz Effekt 1 200 W Skyddsklass Kapslingsklass IP20...
Page 14 DAN0808 MILJÖVÅRD Följa lokala anvisningar om avfallsservice med förpackning. Gamla apparater måste lämnas till separat insamling för el-avfall. Tilläggsuppgifter: www.serty.fi GARANTI Produkten har 12 månaders garanti, från inköpsdagen. Garantin gäller alla fabrikations- och materialfel. Importör ansvarar för korrigering av delar eller produkten om de konstateras vara felaktiga.
Page 15: For Your Safety
DAN0808 Original manual (EN) WARNING Read this manual carefully before using the machine, for your own safety. SAFETY INSRUCTIONS When using the machine, always observe the enclosed safety instructions as well as the additional safety instructions. The following symbols are used throughout this manual: Denotes risk of personal injury or damage to the tool.
Page 16: Description (Fig. A)
DAN0808 DESCRIPTION (fig. A) Your hammer drill has been designed for drilling in concrete, stone, wood and steel and for light chipping and chiseling applications. 1 on/off switch 2 Switch hammer function 3 Switch chisel function 4 Chuck 5 Collar...
Page 17 DAN0808 Using the dust collector (fig. B) The dust collector is used for drilling into ceilings.  Side the dust collector (10) onto the shaft of the bit and mount the bit as described above in the drill chuck. Mounting the side grip (fig. A) ...
Page 18: Cleaning And Maintenance
 Close the cover. CLEANING AND MAINTENANCE The machine does not require any special maintenance.  Regularly clean the ventilation slots. TECHNICAL DATA Product code DAN0808 (Z1C-DS-32TS-2) Mains voltage 230V~ Mains frequency 50Hz Power 1200W Protection class Degree of Protection...
Page 19: Environmental Protection
DAN0808 ENVIRONMENTAL PROTECTION When disposing of the product’s packaging, observe the local instructions given for garbage disposal and recycling, depending on the material. The device cannot be disposed of with the ordinary waste, it should be delivered to a separate waste collection point.
Page 20 DAN0808...
