VK7

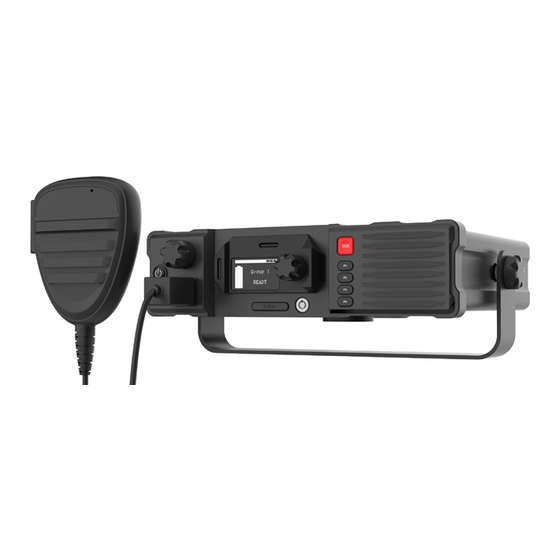

VK7 Parts / Pièces du VK7 / Partes del VK7
VK7 Device /
Appareil VK7 / Dispositivo VK7
Installation Kit / Kit d'installation / Kit de instalación
Câble électrique et fusibles / Cable de alimentación y fusibles
Installation Instructions
Power cord and fuses /
Page
 EN
2
 FR
14
 ES
25
Wired RSM /
RSM filaire / RSM cableado
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VK7 and is the answer not in the manual?

Questions and answers

Related Manuals for Siyata Mobile VK7

Summary of Contents for Siyata Mobile VK7

  • Page 1 VK7 Parts / Pièces du VK7 / Partes del VK7 VK7 Device / Wired RSM / Appareil VK7 / Dispositivo VK7 RSM filaire / RSM cableado Installation Kit / Kit d’installation / Kit de instalación Power cord and fuses / Câble électrique et fusibles / Cable de alimentación y fusibles...
  • Page 2 VK7 Rear View / Vue arrière du VK7 / Vista posterior del VK7 USB OTG Connection Private Connexion Handset USB OTG Connection Conexión Wired RSM Connexion USB OTG Connection du combiné Connexion du privé RSM filaire Conexión de Conexión microteléfono con...

  • Page 3: Table Of Contents

    Table of contents Device Layout ..................3 Preplanned Optional Accessory Positioning ........4 Installing the mounting bracket and Device ......... 6 Installing the Speaker ................8 Installing the Electrical Connections ............ 9 Installing the RF Antenna ..............1 Troubleshooting ................... 2 Optional Accessories ................

  • Page 4: Preplanned Optional Accessory Positioning

    Preplanned Accessory Positioning Positioning of all accessories must be planned in advance before installation begins. Ensure that no wire braids go through locations where Device accessories are to • be installed. Ensure that any parts of the Device will not interfere with the vehicle or its •...
  • Page 5 For performance and user convienence, Install the device’s Wired RSM using the • bracket provided in kit by mounting it on one of the VK7 side panels or on the Vehicle dash board in a convenient location. It is recommended to install the Wired RSM away from the vehicle’s window and •...
  • Page 6 Installing the Device Where to Position (Reminder) The best way to determine the Device’s position to the customer’s full  satisfaction is to locate it when the customer is beside you and obtain Note! his/her agreement. Please ensure the Device location does not interfere with the vehicle or its •...

  • Page 7: Installing The Mounting Bracket And Device

    Installing the Bracket and Device 1. Disassemble the Bracket joint from its two base sided knob units. 2. Install the Bracket Kit base unit using the 6 philips screws provided with this kit.  Only use the original screws provided with this kit. Note! 3.

  • Page 8: Installing The Speaker

    Installing the Speaker (Optional accesory) Where to Locate the Speaker (Reminder)  Do not hide the speaker inside the dash board. If you cover it, sound quality will be lowered. Note! Locate the speaker at the right side of the main console, at the front of the •...

  • Page 9: Installing The Electrical Connections

    Installing the Electrical Connections The electrical cable is provided separately from the control cable. Before installation begins, connect the four leads (which include the 3A fuses) using a red or blue crimp sleeve as appropriate. Please note sharp edges or moving parts which may damage the wires. ...
  • Page 10 Installing the Voltage Cable The following chart covers the manner by which the voltage cable should be connected to the car’s electrical system. Wire Color Function Must be Ensure… connected to… To provide the 12V/24V fixed Ensure a 3A fuse is device with fixed voltage used...

  • Page 11: Installing The Rf Antenna

    Installing the RF Antenna (Optional accesory) Where to Locate the RF Antenna The preferred location for the antenna is on the right side of the windshield. • If a cell Device or other communication system is installed in the car, please •...

  • Page 12: Troubleshooting

    Troubleshooting Symptom What to Check What to Do Check whether connector is correctly Replace connector connected to the cable – use an efficiency meter No reception Check if internal and external antenna Attach antenna base base is correctly attached Check proper working order of Replace antenna cable antenna cable Check speaker’s proper working order...

  • Page 13: Optional Accessories

    Optional Accessories VK7 Wired Palm Microphone VK7 External 20W Speaker (Rotary Knob, Vol up / Vol down, SOS) VK7 CLA Power Cable VK7 External RF Antenna 1-888-316-3747 Installation Instructions...
  • Page 14 Table des matières Disposition de l’appareil ............... 14 Positionnement pré-planifié des accessoires optionnels ..... 15 Installer le support de fixation et l’appareil ........... 17 Installer le haut-parleur ................ 19 Installer les connexions électriques ............. 20 Installer l’antenne RF ................22 Dépannage ..................

  • Page 15: Positionnement Pré-Planifié Des Accessoires Optionnels

    Positionnement pré-planifié des accessoires Le positionnement de tous les accessoires doit être planifié à l’avance avant de commencer l’installation. Assurez-vous qu’aucune tresse de fil ne traverse les emplacements où les • accessoires de l’appareil doivent être installés. Assurez-vous qu’aucune pièce de l’appareil n’interférera avec le fonctionnement •...
  • Page 16 • RSM filaire de l’appareil à l’aide du support fourni dans le kit en le montant sur l’un des panneaux latéraux du VK7 ou sur le tableau de bord du véhicule à un emplacement pratique. Il est recommandé d’installer le RSM filaire loin de la fenêtre du véhicule et des •...
  • Page 17 Installer l’appareil Où le placer (Rappel) La meilleure façon de déterminer la position de l’appareil à l’entière  satisfaction du client est de le localiser lorsque le client est à côté de Attention ! vous et d’obtenir son approbation. Assurez-vous que l’emplacement de l’appareil n’interfère pas avec le •...

  • Page 18: Installer Le Support De Fixation Et L'appareil

    Installer le support de fixation et l’appareil 1. Démontez le joint du support de ses deux unités de bouton côté base. 2. Installez l’unité de base du kit de support à l’aide des 6 vis cruciformes fournies avec ce kit. ...

  • Page 19: Installer Le Haut-Parleur

    Installer le haut-parleur (accessoire en option) Où placer le haut-parleur (Rappel)  Ne cachez pas le haut-parleur à l’intérieur du tableau de bord. Si vous le couvrez, la qualité du son sera réduite. Attention ! Placez le haut-parleur sur le côté droit de la console principale, à l’avant de la •...

  • Page 20: Installer Les Connexions Électriques

    Installer les connexions électriques Le câble électrique est fourni séparément du câble de commande. Avant de commencer l’installation, connectez les quatre fils (qui incluent les fusibles 3A) à l’aide d’un manchon à sertir rouge ou bleu, selon le cas. Notez les arêtes tranchantes ou les pièces mobiles qui peuvent ...
  • Page 21 Installer le câble de tension Le tableau suivant décrit la manière de connecter le câble de tension au système électrique de la voiture. Couleur du fil Fonction Doit être connecté Assurer… à... Rouge Fournir à l’appareil une Tension fixe Assurez-vous tension fixe 12V/24V d’utiliser un fusible...

  • Page 22: Installer L'antenne Rf

    Installer l’antenne RF (accessoire en option) Où placer l’antenne RF L’endroit privilégié pour l’antenne est sur la droite du pare-brise.. • Si un appareil cellulaire ou un autre système de communication est installé dans • la voiture, placez l’antenne aussi loin que possible de l’antenne de l’autre appareil.

  • Page 23: Dépannage

    Dépannage Symptôme Ce qu’il faut vérifier Ce qu’il faut faire Vérifiez si le connecteur est bien Remplacez le connecteur connecté au câble – utilisez un compteur d’efficience Pas de réception Vérifiez si la base de l’antenne interne Fixez la base de l’antenne et externe est bien fixée Vérifiez le bon fonctionnement du Remplacez le câble d’antenne...

  • Page 24: Accessoires En Option

    Accessoires en option Micro main pour VK7 filaire Haut-parleur externe 20W (bouton rotatoire, Vol haut/ Vol bas, SOS) pour VK7 Antenne RF externe pour VK7 Câble d’alimentation CLA pour VK7 1-888-316-3747 Instructions d’installation...

  • Page 25: Disposición Del Dispositivo

    Índice Disposición del dispositivo ..............25 Ubicación preplanificada de accesorios opcionales ......26 Instalación del soporte de montaje y del dispositivo ......28 Instalación del altavoz ................. 30 Instalación de las conexiones eléctricas ..........31 Instalación de la antena de RF ............33 Resolución de problemas ..............

  • Page 26: Ubicación Preplanificada De Accesorios Opcionales

    Ubicación preplanificada de accesorios La ubicación de todos los accesorios debe planificarse con antelación, antes de comenzar la instalación. Asegúrese de que no pasen arneses de cable por lugares en los cuales se • vayan a instalar accesorios del dispositivo. Asegúrese de que ninguna parte del dispositivo interfiera con el funcionamiento •...
  • Page 27 • cableado del dispositivo utilizando el soporte suministrado en el kit. Para ello móntelo, en una ubicación cómoda, en uno de los paneles laterales del VK7 o en el tablero de instrumentos del vehículo. Se recomienda instalar el RSM cableado lejos de la ventana del vehículo y de •...

  • Page 28: Instalación Del Soporte De Montaje Y Del Dispositivo

    Instalación del dispositivo Dónde ubicar (recordatorio) La mejor manera de definir la ubicación del dispositivo a plena  satisfacción del cliente es colocarlo cuando el cliente está a su lado y Nota: obtener su aprobación. Asegúrese de que la ubicación del dispositivo no interfiera con el funcionamiento •...
  • Page 29 Instalación del soporte y del dispositivo 1. Desmonte el soporte de unión de las dos perillas laterales de la base. 2. Monte la unidad base del kit de soporte utilizando los 6 tornillos Phillips suministrados con este kit.  Utilice únicamente los tornillos originales suministrados con este kit. Nota: 3.

  • Page 30: Instalación Del Altavoz

    Instalación del altavoz (accesorio opcional) Ubicación del altavoz (recordatorio)  No oculte el altavoz dentro del tablero de instrumentos. Si lo cubre se reducirá la calidad del sonido. Nota: Ubique el altavoz en el lado derecho de la consola principal, en la parte •...

  • Page 31: Instalación De Las Conexiones Eléctricas

    Instalación de las conexiones eléctricas El cable eléctrico se suministra por separado del cable de control. Antes de comenzar la instalación, conecte los cuatro cables (que incluyen los fusibles de 3 A) con un manguito de crimpado rojo o azul, según corresponda. Tenga en cuenta bordes afilados o piezas móviles que puedan dañar ...
  • Page 32 Instalación del cable de alimentación La tabla que sigue describe cómo conectar el cable de alimentación al sistema eléctrico del vehículo. Color del cable Función Debe estar Asegúrese de conectado a... que… Rojo Para proporcionar al Tensión fija Asegúrese de dispositivo una 12 V / 24 V utilizar un fusible...

  • Page 33: Instalación De La Antena De Rf

    Instalación de la antena de RF (accesorio opcional) Dónde ubicar la antena de RF La mejor ubicación de la antena es el lado derecho del parabrisas. • Si hay un dispositivo celular u otro sistema de comunicaciones instalado en el •...

  • Page 34: Resolución De Problemas

    Resolución de problemas Síntoma Qué comprobar Qué hacer Compruebe si el conector está Sustituya el conector conectado correctamente al cable; utilice un medidor de eficiencia Compruebe si la base de la antena, Fije la base de la antena No hay recepción interna y externa, está...

  • Page 35: Accesorios Opcionales

    Accesorios opcionales Micrófono de mano VK7 cableado Altavoz externo VK7 de 20W (Perilla giratoria, aumentar volumen / disminuir volumen, SOS) Cable de alimentación CLA para VK7 Antena exterior de RF para VK7 1-888-316-3747 Instrucciones de instalación...
