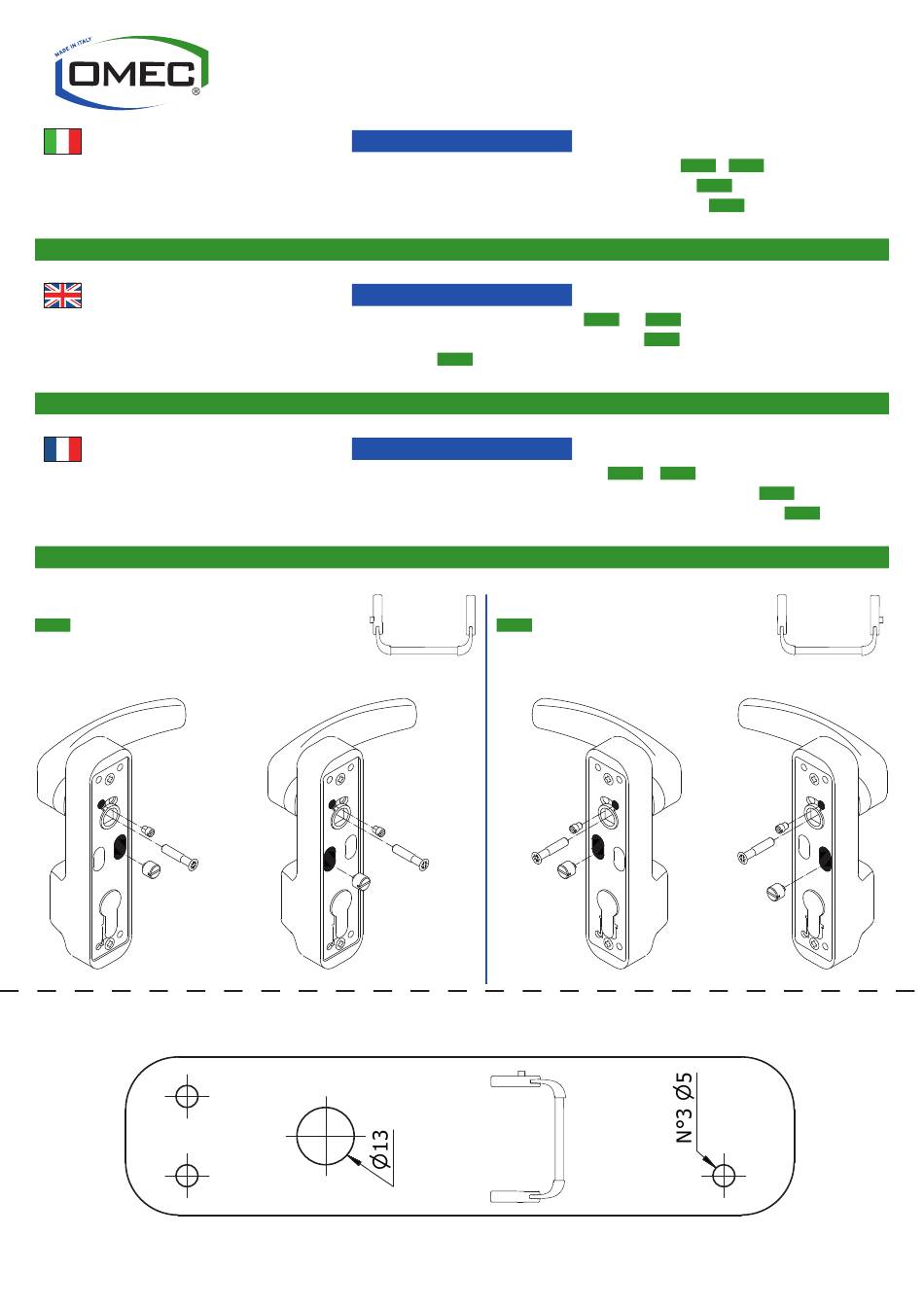

Omec 6011 Assembling Instructions

1. Scegliere la mano della placca spostando, se necessario, le viti B e C e montare la maniglia serrando a fondo la vite D
2. Tagliare il quadro maniglia a lunghezza L1= spessore porta + 40 mm. e le 3 viti di fissaggio L2= spessore porta + 17 mm.
3. Posizionare sulla porta la placca con il quadro maniglia e la scatola principale del maniglione, quindi fissare tutto con le viti
4. Verificare il corretto funzionamento sia della placca che del maniglione.
Omec Serrature S.p.A. non risponde per cattivo funzionamento causato dall'utilizzo di accessori o particolari non originali.
1. Choose the plate hand and, if needed, displace screws B and C. Then fit handle tightening screw D
2. Cut spindle at a lenght L1= door thickness + 40 mm. and three fastening screws L2= door thickness + 17 mm.
3. Fit plate in the door with spindle and head case, then tighten by screws

4. Check for right operation both of plate and panic exit device.

Omec Serrature S.p.A. is not responsible for bad working due to use of not original accessories.
1. Choisir la main de la plaque mouvant le vis B et C si nécessarie; donc monter le poignée vissant la vis D
2. Couper le carde de la poignée à la longueur L1= épaisseur porte + 40 mm. et les trois vis the fixation L2= épaisseur porte + 17 mm.
3. Positionner la plaque sur la porte avec le cadre de la poignée et le coffre principal de la serrurre antipanique; donc fixer le tout pa les vis
4. Vérifier que la plaque et la serrure antipanique fonctionnent correctement.
La société Omec Serrature S.p.A. décline toutes responsabilités en cas de mauvais fonctionnement dû à l'usage d' a ccessoires ou de pièces détachées non originaux.
MANO SINISTRA
Fig.1 LEFT HAND
MAIN GAUCHE
Art. 6011-6013
1
B
1
D
C
ISTRUZIONI DI MONTAGGIO PER PLACCA ESTERNA
ASSEMBLING INSTRUCTIONS FOR OUTSIDE PLATE
INSTRUCTIONS DE MONTAGE POUR PLAQUE EXTERIEURE
PLACCA ESTERNA
OUTSIDE PLATE
Fig.3
PLAQUE EXTERIEURE
Art. 6012-6014
1
B
D
2
C
Fig.1 and
;
Fig.1 et
MANO DESTRA
Fig.2 RIGHT HAND
MAIN DROITE
Art. 6011-6013
2
B
D
2
C
Fig.1 e Fig.2 ;
Fig.3 ;
;
Fig.3
Fig.2 ;
;
Fig.3
Fig.2 ;
;
Fig.3
Fig.3 ;
Art. 6012-6014
2
B
D
1
C
