DT-1

DSD DAC Tube Ampliﬁer

SELECT

使用本产品前，请务必仔细阅读本使用说明书并妥善保管，以备日后参考

Need help?

Do you have a question about the DAC DT-1 and is the answer not in the manual?

Questions and answers

Summary of Contents for AOSHIDA & Dilvpoetry DAC DT-1

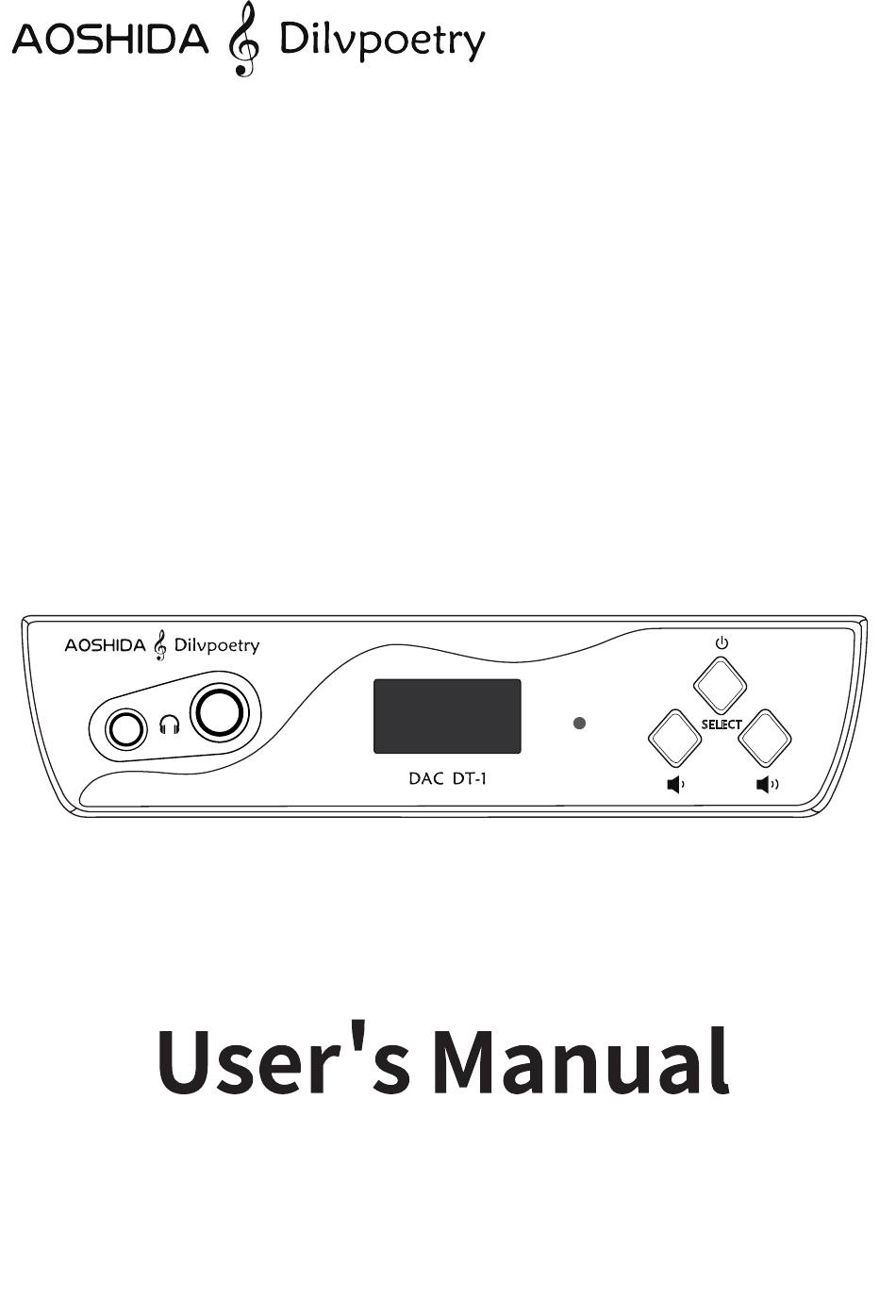

Page 1 DT-1 DSD DAC Tube Ampliﬁer SELECT 使用本产品前，请务必仔细阅读本使用说明书并妥善保管，以备日后参考...
Page 2 感谢您购买AOSHIDA&Dilvpoetry DAC DT-1 真空管解码耳放！ AOSHIDA&Dilvpoetry DAC DT-1是一款具有蓝牙，USB，光纤，同轴输入的高性能真空管解码耳放，最高支持768kHz/32bit，DSD512的规格。OLED屏幕，可实时查看音量控制和输入模式。DAC DT-1不仅可以作为DSD DAC，同时配备了4.4mm平衡接口和6.35mm单端接口，也可以成为真空管解码耳放。希望这个产品能带给您更多的音乐体验和乐趣。包装内清单 DAC DT-1主机*1 6N3电子管*2 6.35转3.5转接头*1 PC-USB线 *1 蓝牙天线*1 遥控器*1 电源适配器（DC 12V/3A）*1 说明书*1 产品基本属性与规格 PC-USB支持最高采样率 PCM 768KHz/32bit DSD512 同轴支持最高采样率 PCM 384KHz/32bit 光纤支持最高采样率 PCM 192KHz/24bit PC-USB 支持操作系统 Win7/ Win8 / Win10 / MAC / Linux 耳放最大输出功率32Ω负载...
Page 3 前后面板说明 SELECT MADE IN CHINA R o H S DC 12V PC-USB INPUT OUTPUT …………………………… 4.4耳机输出接口 …………………………… 6.35耳机输出接口 …………………………… 显示屏 …………………………… 遥控接收窗口 …………………………… 音量减按键 …………………………… 开关机按键（短按：开机、切换通道，长按关机，双击切换输出通道） …………………………… 音量加按键 …………………………… 电源接口（DC 12V） …………………………… RCA输出接口（红/右声道、白/左声道） …………………………… 同轴输入接口 …………………………… 光纤输入接口 …………………………… PC-USB输入接口 …………………………… 蓝牙天线座...
Page 4 遥控器说明 …………………………… 开/关机 …………………………… 输入通道切换 …………………………… 静音/解除 …………………………… 蓝牙 …………………………… PC-USB …………………………… 光纤 …………………………… 输出模式（AUTO模式为耳机与RCA自动切换， LINE+HP模式为耳机与RCA同步输出） …………………………… 同轴 …………………………… 电子管开 …………………………… 电子管关 …………………………… 音量减 …………………………… 音量加 …………………………… 显示屏开/关...
Page 5 OLED显示说明 Volume Input ---- A………输入通道显示区域(根据选择分别显示USB/BT/COA /OPT) B………输入采样率显示区域，无信号输入时会显示 ---- C………音量显示区域，Volume 0-99 D………最底部为音量进度条 *输出模式切换时会显示AUTO / LINE+HP 模式。操作说明 1．把配套的电子管插至产品电子管座口（电子管不分左右，若电子管引脚变形，用手拨正即可） 2．将需要外接的后级设备接至使用产品的RCA输出接口。 3．将需要使用的音源接至对应产品的输入接口。 4．接上电源。 5．短按开机，再次短按选择输入通道。 6．蓝牙模式，需要切换至蓝牙通道才能进行配对连接。 7．双击机上的开机按键，可以进入输出模式选择，按音量+/-键可以在AUTO或者 LINE+HP模式之间切换。也可以通过遥控器上的OUTPUT MODE键设置。设置时，屏幕上是会显示LINE+HP或者AUTO两种模式。 8．插入耳机时，RCA模拟输出会自动断开（AUTO模式为耳机与RCA自动切换， LINE+HP模式为耳机与RCA同步输出）。 9．使用完毕后，长按3秒关机。...
Page 6 DAC DT-1驱动程序说明 1. 从AOSHIDA 网站：http://aoshida-audio.com/pages/driver-download 下载Dilvpoetry DAC DT-1驱动。 2. 安装后，单击电脑右下方的扬声器图标，单击播放设备，然后选择 “HIFI USB AUDIO”作为默认设备。关于Foobar软件和ASIO插件安装本机必须安装foobar2000软件和ASIO插件使用，请自行下载，安装，并进行正确的设置后使用。如果有设置上的问题，请联系产品经销商。我们会帮助你解决问题。相关问题 Q：胆管可以热插拔吗？ A：不可以热插拔，电子管有高压供电，插拔瞬间容易产生电弧损坏器件，且电子管属于高温器件，容易烫手。请在关机并冷却状态下插拔电子管。 Q：胆管是否可以更换？ A：DAC DT-1所采用的的电子管是6N3。推荐更换的胆管型号： 6H3N/6H3N-E/6H3N-EB/6H3N-N/GE5670W。 Q：运放芯片是否可以更换，有运放插座吗？ A：没有设置运放插座。这个运放配置已经不低，加上机器组装相对复杂，不建议更换运放芯片。 Q：为什么播放PCM音乐时候正常，但是播放DSD音乐时候出现噪音？ A：这是正常的。需要右击电脑的扬声器图标，打开音乐合成器，在播放 PCM音乐格式下（不是播放DSD时），把设备扬声器的声音开到最大。播放DSD需要将电脑的音量开到最大，不然会影响DSD输出。...
Page 7 Q：我所有线都连接好了，但是没有声音输出？ A：检查显示屏是否亮，按开机后显示屏依然不亮，此时你可以找一个同等电压输出的适配器（必须是DC12V）测试来判断机器故障或者是电源适配器故障。如显示屏亮，检查对应的输入信号是否选择正确。如以上两点都检查完毕还是没声音，检查显示屏的数显音量状态，如音量数值太小，请按音量加大键或遥控器把音量加大。如以上两点都正常，检查输入音源的播放设备是否暂停了、静音了或者音量处于最小状态。 Q：为什么声音出现破音？ A：这款产品虽为DAC解码器，但也可以作为前级产品，是有放大作用的，如果后级设备音量调到最大，而前级也调到最大，那就很容易失真，此时你只需要将前级或后级音量调小一些即可。 Q：为什么喇叭出现很大的电流声？ A：如你使用的不是原厂标配的电源，请更换电源后再测试。市面很多电源存在文波干扰系数大则会造成很大电流声。 Q：为什么我插上输入线后不接播放音源，音箱会有很大的嗡嗡声？ A：使用了不带屏蔽的信号线空载时，会有干扰信号进入到功放进行放大，如你讨厌这个声音建议你更换带屏蔽的信号线，或者拔掉信号线。 Q：6.35mm耳机输出接口可以接话筒吗？ A：不可以，耳机接口为信号输出接口，不是输入接口。 Q：为什么PC-USB接上PC后没有声音？ A：先按PC-USB操作使用步骤确认是否选择了数字播放输出，如果选择了依然没有声音，可以重启电脑再重复一次操作就可以了。 Q：为什么我所有线都插好了，但是RCA模拟输出没有声音？ A：这时你要检查是否有设置耳机输出检测模式 (插耳机自动断开RCA输出) ，如果是，拔掉耳机、转接头或设置RCA与耳机同步输出模式。...
Page 8 Q：为什么我不能搜到蓝牙配对名称？ A：机器设计考虑节能环保，使用蓝牙必须要切换到蓝牙输入模式才能搜索配对。 Q：苹果电脑需要安装驱动吗？ A：不需要，MAC系统是免驱的，可以直接使用。 Q：我原来有装驱动，是否需要卸载后再安装？ A：是的，一定要将原来的驱动卸载后再安装。敬告：请勿私自打开外壳，操作不当可能会引起触电的危险。请使用正规厂家的电源，否则会损坏机器的风险。请勿将机器放置在高温高湿环境下使用。...
Page 9 DT-1 DSD DAC Tube Ampliﬁer SELECT Before using this product, please read this instruction manual carefully and keep it in a safe place for future reference...
Page 10 Bluetooth, USB, optical ﬁber, and coaxial input. It supports up to 768kHz/32bit, DSD512. OLED screen, you can view the volume control and input mode in real time. DAC DT-1 can not only be used as a DSD DAC, but also equipped with a 4.4mm balanced interface and a 6.35mm single-ended interface.
Page 11 Front and rear panel SELECT MADE IN CHINA R o H S DC 12V PC-USB INPUT OUTPUT …………………………… 4.4 Headphone output interface …………………………… 6.35 Headphone output interface …………………………… Display screen …………………………… Remote control receiving window …………………………… Volume down button …………………………… Switch button(Short press: power on, switch channels, Long press to power oﬀ, Double click to switch output mode) ……………………………...
Page 12 Remote control …………………… On/Oﬀ …………………… Input channel switching …………………… Mute/Unmute …………………… Bluetooth input …………………… PC-USB input …………………… Opt input …………………… Output mode (AUTO mode automatically switches between headphone and RCA, LINE+HP mode is the synchronous output of headphone and RCA) ……………………...
Page 13 OLED display description Volume Input ---- A: Input channel display area (respectively display USB/BT/COA/OPT according to the selection) B: Input sampling rate display area, it will display when there is no signal input ---- C: Volume display area, Volume 0-99 D: At the bottom is the volume progress bar * AUTO / LINE+HP mode will be displayed when the output mode is switched.
Page 14 Q：Can the tube be replaced? A： The tube of DAC DT-1 is 6N3. Recommended replacement tube model: 6H3N/6H3N-E/6H3N-EB/6H3N-N/GE5670W. Q： Can the op amp chip be replaced? Is there an op amp socket ? A：...
Page 15 Q：Why is it normal when playing PCM music, but there is noise when playing DSD music? A： This is normal. You need to right-click the computer's speaker icon, open the music synthesizer, and turn on the device's speaker to the maximum when playing PCM music format (not when playing DSD).
Page 16 Q：Why does the speaker have a loud buzzing sound after I plug in the input cable and do not connect the playback source? A： When the unshielded signal line is used without load, interference signals will enter the ampliﬁer for ampliﬁcation. If you hate this sound, it is recommended that you replace the shielded signal line or unplug the signal line.
Page 17 Q：Do Apple computers need to install drivers? A： No, the MAC system is drive-free and can be used directly. Q：I originally installed the driver, do I need to uninstall it and then install it? A：Yes, you must uninstall the original driver before installing it. Warning: Do not open the case privately, as improper operation may cause the risk of electric shock.
Page 18 DT-1 DSD DAC Tube Ampliﬁer SELECT 本製品をご使用になる前に、この取扱説明書をよくお読んてください。参照のために取扱説明書をよく保管してください。...
Page 19 AOSHIDA＆Dilvpoetry DAC DT-1 DSD真空管DACヘッドホンアンプをお買い上げいただき、誠にありがとうございます！ AOSHIDA＆Dilvpoetry DAC DT-1は、Bluetooth、USB、光ファイバー、同軸入力を備えた高性能真空管DACヘッドホンアンプです。最大768kHz / 32bit、 DSD512仕様をサポートします。OLEDスクリーンにリアルタイムでボリュームコントロールと入力/出力モードを見ることができます。AOSHIDA＆Dilvpoetry DAC DT-1はDSD デコーダとして使用できます。4.4mmバランスインターフェースと6.35mmシングルエンドインターフェースを搭載し、真空管デコーダヘッドホンアンプとしても使用できますパッケージリスト DAC DT-1 デコーダ *1 真空管6N3 *2 6.35ｍｍ-3.5ｍｍアダプター *1 PC-USBケーブル * Bluetoothアンテナ *1 リモコン *1 マニュアル*1 電源アダプター (DC 12V / 3A）*1 製品の情報と仕様...
Page 20 フロントパネルとリアパネルの説明 SELECT MADE IN CHINA R o H S DC 12V PC-USB INPUT OUTPUT …………………………… 4.4mmヘッドフォン出力インターフェース …………………………… 6.35mmヘッドフォン出力インターフェース …………………………… 表示画面 …………………………… リモコン受信ウィンドウ …………………………… 音量ダウンボタン …………………………… スイッチボタン（短押し：電源を入れ、チャンネルを切り替えます。長押しして電源を切ります。ダブルクリックして出力チャンネルを切り替えます） …………………………… ボリュームプラスボタン …………………………… 電源インターフェース（DC 12V） …………………………… RCA出力インターフェース（赤/右チャンネル、白/左チャンネル） …………………………… 同軸入力インターフェース …………………………… 光入力インターフェース ……………………………...
Page 21 リモコン ………………… オン/オフ ………………… 入力チャンネルの切り替え ………………… ミュート/ミュート解除 ………………… ブルートゥース ………………… PC-USB入力 ………………… 光ファイバー入力 ………………… 出力モード（AUTOモードはイヤホンとRCAを自動的に切り替えます。LINE + HPモードはイヤホンとRCAの同期出力です） ………………… 同軸入力 ………………… 真空管オン ………………… 真空管オフ ………………… ボリュームダウン ………………… ボリュームアップ ………………… 表示画面のオン/オフ...
Page 22 OLEDディスプレイ Volume Input ---- A: 入力チャンネル表示エリア（選択に応じてそれぞれUSB / BT / COA / OPTを表示） B: 入力サンプリングレート表示エリア、信号入力がない場合に「----」表示します C: ボリューム表示エリア、ボリューム0-99 D: 音量プログレスバー ※出力モードを切り替えると、AUTO / LINE + HPモードが表示されます。操作手順マッチングチューブをチューブソケットに挿入します（チューブは左右に分かれていません。チューブピンが変形している場合は、手でまっすぐにダイヤルしてください）製品のRCA出力インターフェースに必要のあるバックエンド機器を接続します。オーディオソースを製品の入力インターフェースに接続します。電源を接続します。短く押してオンにし、もう一度短く押して入力チャンネルを選択します。 Bluetoothモードでは、ペアリングして接続するためにBluetoothチャネルに切り替える必要があります。電源ボタンをダブルクリックして、出力モードの選択に入ります。音量+/-を押して、 AUTOモードまたはLINE + HPモードを切り替えます。リモコンの出力モードボタンからも設定できます。設定する時、画面にLINE + HPまたはAUTOの2つのモードが表示されます。イヤホンを接続すると、RCAアナログ出力が自動的に切断されます。(AUTOモードは...
Page 23 DAC DT-1ドライバーのインストールについて 1. Dilvpoetry DAC DT-1ドライバーをAOSHIDAのWebサイト (http://aoshida-audio.com/pages/driver-download）からダウンロードします。 2. インストール後、コンピューターの右下にあるスピーカーアイコンをクリックし、再生デバイスをクリックして、デフォルトのデバイスとして「HIFI USB AUDIO」を選択します。 Foobar2000ソフトウェアとASIOプラグインのインストールについて本機を使用する前に、foobar2000ソフトウェアとASIOプラグインをインストールする必要があります。ご自身でダウンロードしてインストールし、正しく設定してからご使用ください。設定に問題がある場合は、製品出品者にお問い合わせください。問題を解決いたします。製品の問題について Q：真空管はホットスワップ可能ですか？ A：ホットプラグはできません。真空管には高電圧給電があり、抜き差しするときにアークが発生してマシンが損傷しやすくなります。また、電子管は、手をやけどしやすい高温装置です。電源を切ってチューブを冷却したら、抜き差ししてください。 Q：真空管は交換できますか？ A：DAC　DT-1で使用されるチューブは6N3です。推奨される交換用真空管モデル：6H3N / 6H3N-E / 6H3N-EB / 6H3N-N / GE5670W。...
Page 24 Q： PCM音楽を再生するときに正常なのに、DSD音楽を再生するときにノイズが発生するのはなぜですか？ A：これは正常です。 PCM音楽形式を再生するとき（DSDを再生するときではなく）、コンピューターのスピーカーアイコンを右クリックし、音楽シンセサイザーを開いて、デバイスのスピーカーを最大限にオンにする必要があります。DSDを再生するには、コンピューターの音量を最大にする必要があります。そうしないと、DSD出力に影響します。 Q：すべてのケーブルが接続されていますが、音声出力がないのはなぜですか？ A：ディスプレイがオンになっているかどうかを確認します。電源を押してもディスプレイが点灯しない場合。この時点で、同じ電圧出力アダプタ (DC12V である必要があります）を使用したテストを見つけて、マシンに故障があるのか、アダプタに故障があるのかを判断できます。表示が点灯している場合は、対応する入力信号が正しく選択されているか確認してください。上記2点を確認しても音が出ない場合は、ディスプレイのデジタルディスプレイの音量状態を確認してください。音量値が小さすぎる場合は、ボリュームアンプボタンまたはリモコンを押して音量を上げてください。上記の2点が正常な場合は、入力オーディオソースの再生デバイスが一時停止、ミュート、または音量が最小状態になっていないか確認してください。 Q：再生中に音が途切れるのはなぜですか？ A：この製品はデコーダーですが、フロントエンド製品としても使用できます。増幅効果があります。バックエンド機器の音量を最大に調整し、フロントエンドも最大に調整すると、歪んでしまいます。その時には、フロントエンドまたはバックエンド機器の音量を下げてください。 Q：スピーカーから大きな電流ノイズがするのはなぜですか？ A：工場出荷時の規格外の電源を使用している場合は、テスト前に電源を交換してください。市場に出回っている多くの電源は、大きな波の干渉係数を持っているため、大きな電流ノイズが発生します。...
Page 25 Q：入力ケーブルを差し込んで再生ソースを接続しないと、スピーカーから大きなブーン音がするのはなぜですか？ A：シールドされていない信号線を使用すると、干渉信号が増幅されます。この音が気に入らない場合は、シールドされた信号線を交換するか、信号線のプラグを抜くことをお勧めします。 Q： 6.35mmヘッドフォン出力インターフェースをマイクに接続できますか？ A：できません。ヘッドフォンジャックは信号出力インターフェイスであり、入力インターフェイスではありません。 Q： PC-USBをPCに接続しても音が出ないのはなぜですか？ A：まず、PC-USBの操作手順に従って、デジタル再生出力が選択されているかどうかを確認します。それでも音が出ない場合は、コンピューターを再起動して、もう一度操作を繰り返すことができます。 Q：すべてのケーブルを接続した後、RCAアナログ出力から音が出ないのはなぜですか？ A：このとき、ヘッドホン出力モードが設定されているかどうかを確認する必要があります（ヘッドホンを接続すると、RCA出力が自動的に切断されます)。...
Page 26 Q： MACコンピューターはドライバーをインストールする必要がありますか？ A：いいえ、MACシステムはドライブフリーであり、直接使用できます。 Q：最初にドライバーをインストールしましたが、アンインストールしてからインストールする必要がありますか？ A：はい、インストールする前に元のドライバーをアンインストールする必要があります。ヒント：不適切な操作は感電の危険を引き起こす可能性として、個人的にケースを開けないでください。正規メーカーの電源をご使用ください。使用しないと、機械が破損する恐れがあります。高温多湿の環境で使用しないでください。...
