REMO Electronics BAS-1325 Angara Quick User Manual

TV Antenna Outdoor | Наружная ТВ антенна
BAS-1325 АНГАРА (ANGARA)
QUICK USER GUIDE | РУКОВОДСТВО ПО УСТАНОВКЕ
kg
mm
1.3
1350х1900х260
Version | Исполнение
P 5V USB
2 dBi 21 dBi 21 dBi
36 dBi 36 dBi
14 dBi
5V 5V
—
1
VHF-element Assembly Diagram
Схема сборки МВ-вибраторов
1
Re ector Assembly Diagram
Схема сборки рефлектора
English
Thank you for choosing the antenna outdoor BAS-1325 Angara!
It has been developed by a team of engineers determined to
VHF / МВ
continue the tradition of excellence and innovation of REMO-
Technologii products. The antenna BAS-1325 Angara is made of
UHF / ДМВ
high-quality materials in accordance with thoroughly detailed
design.
The antenna outdoor BAS-1325 Angara will provide high-quality
DX
reception of digital television DVB-T2 on the VHF and UHF channels
together with the modern TV sets or digital converter box.
21 dBi
The antenna can be installed on any mast with a diameter up to
50 mm or wall mount bracket. The antenna connects to the TV via
36 dBi cable RG-6/U with F-connector. Cable and connectors are purchased
separately.
5V
The antenna has several versions:
BAS-1325-P Angara — antenna does not require power
BAS-1325-5V Angara — antenna powering through the
antenna socket of the digital converter box (STB)
BAS-1325-USB Angara — antenna powering from any USB-port
through special injector
BAS-1325-DX Angara — antenna powering from its own
power supply connected to the mains electricity AC 230 V
Manufacturer:
REMO-Technologii, LLC., P.O.Box 500, Saratov, 410052, Russia
www.remo-electronics.com
2
2
Русский
Благодарим за выбор наружной антенны BAS-1325 Ангара!
Вы держите в руках современную наружную антенну, которая
обеспечит качественный приём аналогового и цифрового
телевидения DVB-T2 на МВ- и ДМВ-каналах совместно с современ-
ным телевизором или цифровым приемником (тюнером).
Информацию о частотах и каналах вещания цифрового телевиде-
ния Вы можете уточнить на сайте РТРС — http://rtrs.ru,
интерактивной карте ЦТВ — http://карта.ртрс.рф, в своей
региональной вещательной компании или по телефону 8-800-220-
20-02.
Вы можете установить антенну на мачту диаметром до 50мм или
стеновой кронштейн. Антенна подключается к телевизору через
кабель RG-6/U с помощью F-разъема (приобретаются отдельно).
Обратите внимание — антенна имеет несколько исполнений:
BAS-1325-P Ангара — не требует питания для работы
BAS-1325-5V Ангара — получает питание через антенное гнездо
от цифрового приёмника (ресивера).
BAS-1325-USB Ангара — получает питание от любого USB-порта
через инжектор
BAS-1325-DX Ангара — получает питание от собственного блока
питания, подключаемого в сеть 230В.
Наименование и адрес местонахождения изготовителя:
OOO «РЭМО-Технологии»
410033, Россия, Саратов, пр-т. 50-лет Октября 101, литер П3, оф.222
3
Вам потребуются

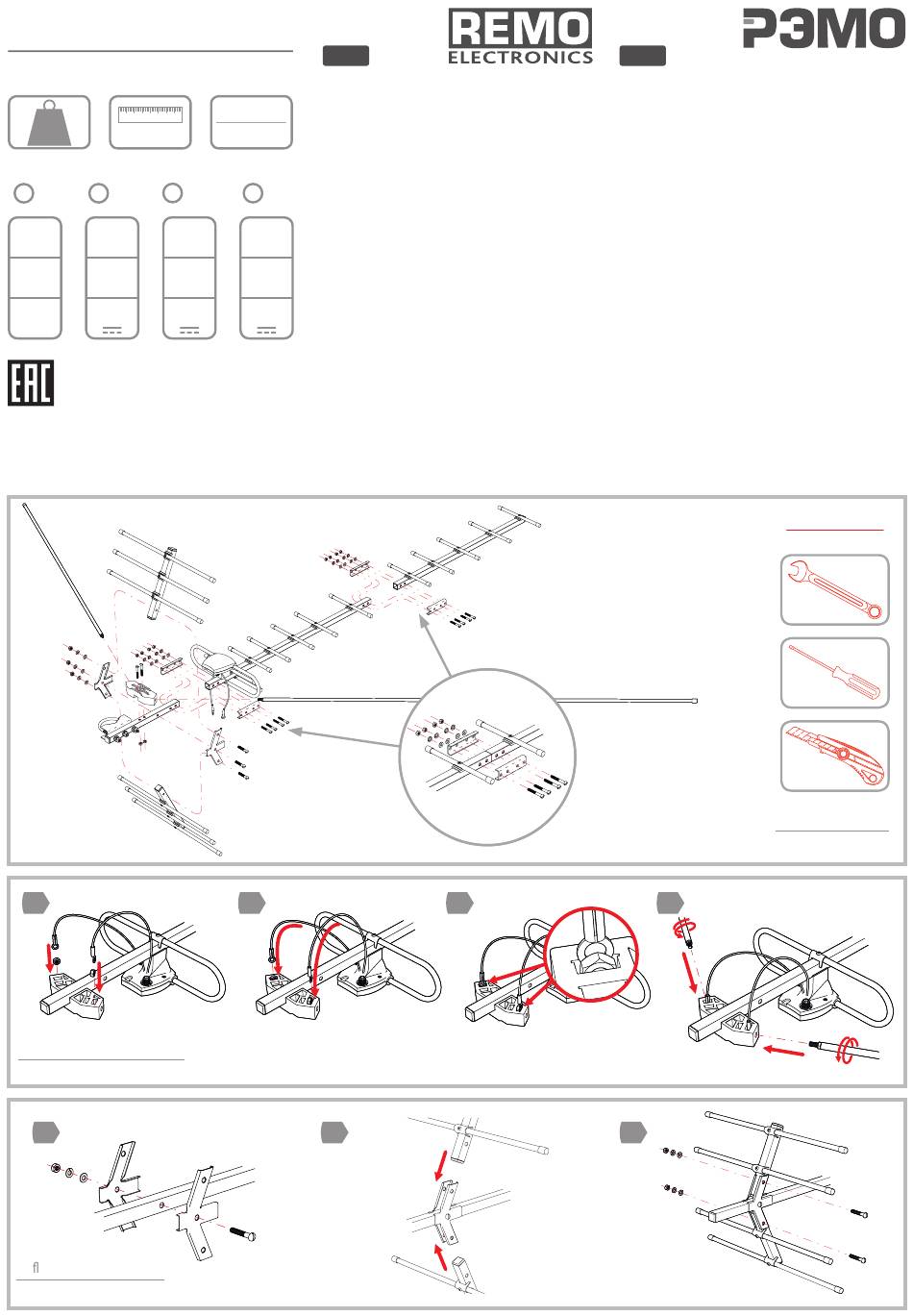

Full Assembly Diagram
Схема полной сборки
4
3
Require
