Summary of Contents for Strend Pro ESW-91

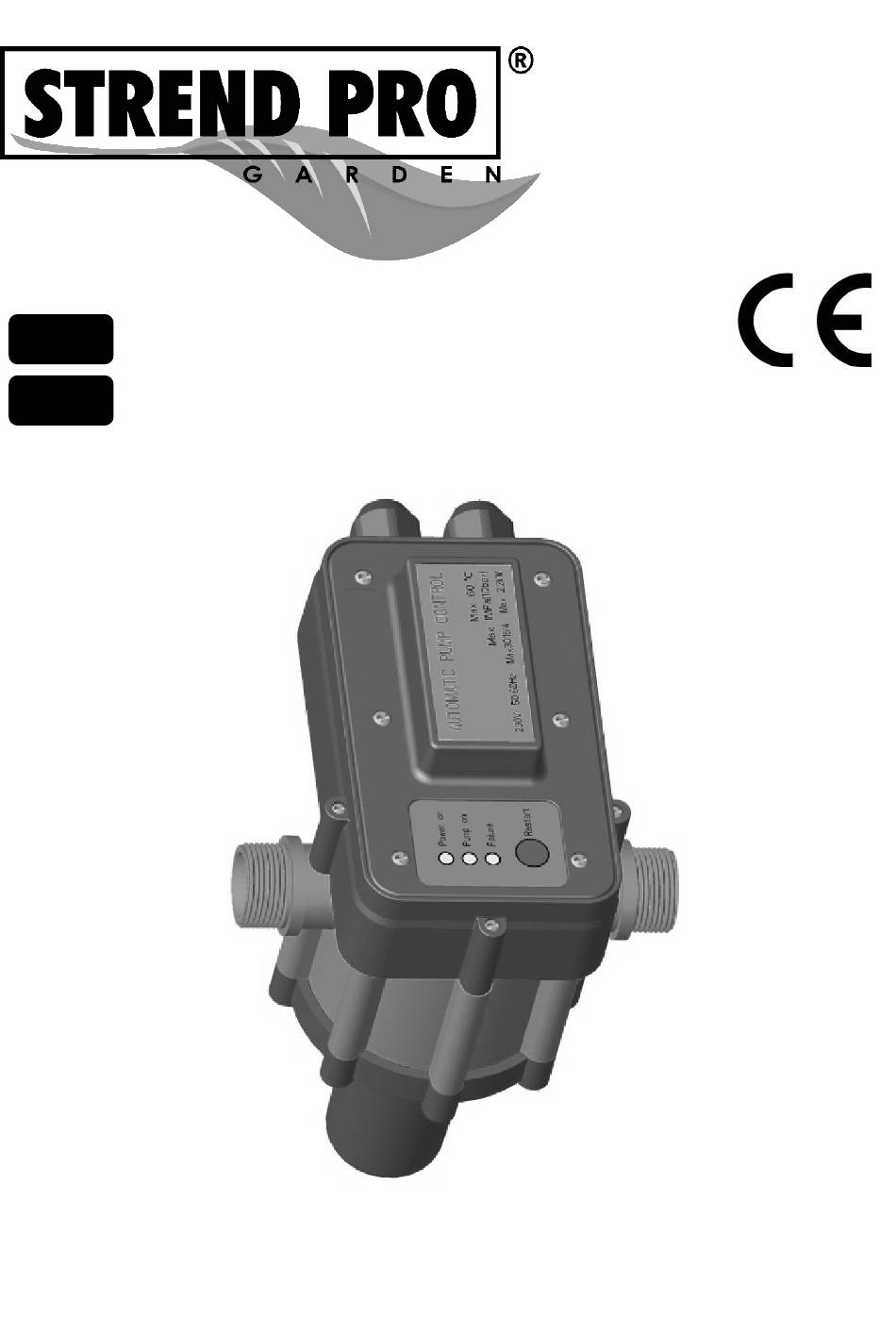

- Page 1 Tlaková riadiaca jednotka STREND PRO Automatic Control STREND PRO ESW-91 –––––––––––––––––––––––––––––––––––––––– • Návod na použitie • Instruction manual...
-
Page 2: Vysvetlivky Symbolov
TECHNICKÉ PARAMETRE:…………………....…………..………………………………………………………………….… PRÍKON max. 2200 W NAPÄTIE / FREKVENCIA 230 V / 50 Hz MAX. PRÚDOVE ZAŤAŽENIE 30 A TRIEDA OCHRANY IP65 MAX. PREVÁDZKOVY TLAK 10 bar MAX. TEPLOTA OKOLITÉHO PROSTREDIA 60 °C PRIPOJKA R 5/4” PRACOVNÝ TLAK 2,2 bar VYSVETLIVKY SYMBOLOV: ...................………………………………….…... - Page 3 MONTÁŽ:..........…………………………..............……….… Tlaková riadiaca jednotka sa môže namontovať priamo na čerpadlo alebo medzi čerpadlo a uzáver. Ak tlak čerpadla presahuje 10 barov, musí byť na vstupe tlakovej riadiacej jednotky nainštalovaný redukčný ventil. Medzi čerpadlom a tlakovou riadiacou jednotkou nemôžu byť namontované žiadne uzávery.
- Page 4 FUNKCIE: - Tlaková riadiaca jednotka je naprogramovaná tak, aby automaticky spustila a zastavila prevádzku čerpadla. - Funkcia ochrany pred nedostatkom vody môže chrániť čerpadlo pred poškodením počas chodu naprázdno. Taktiež má vstavaný oneskorený časovač automatického štartu, ktorý sa pokúša reštartovať čerpadlo každú...
- Page 5 PORUCHY A ICH MOŽNÉ PRÍČINY:........................ PRÍČINY SPÔSOBENÉ TLAKOVOU RIADIACOU PRIČINY SPÔSOBENÉ PORUCHA JEDNOTKOU SYSTÉMOM Žiadne napätie. Zablokované čerpadlo. Čerpadlo nenaštartuje Poškodený elektrický obvod. Zle zapojené elektrické káble. Poškodený elektrický obvod. Detektor prietoku zablokovaný v hornej pozícií. Čerpadlo sa nezastaví Prepúšťanie Tlačidlo reštart je poškodené...
- Page 6 ES VYHLÁSENIE O ZHODE EC DECRATION OF CONFORMITY vydané/issued by Firma/Company: S L O V A K I A T R E N D E X P O R T - I M P O R T , s . r . o . Sídlo/Seated: Michalovská...
-
Page 7: Záručný List
ZÁRUČNÝ LIST Dátum predaja: ......Sériové číslo: ......pečiatka a podpis predajcu Záručné podmienky: Na tento výrobok sa poskytuje záruka po dobu 24 mesiacov odo dňa predaja, respektíve odo dňa vyskladnenia. V dobe záruky vám záručný servis vykoná opravy všetkých závad vzniknutých následkom výrobnej chyby bezplatne. Pri uplatnení požiadavky na záručnú... - Page 8 TECHNICAL PARAMETERS:…………………....…………..………………………………………………………………….… POWER max. 2200W VOLTAGE / FREQUENCY 230 V / 50 Hz MAX. CURRENT 30 A PROTECTION CLASS IP65 MAX. WORKING PRESSURE 10 bar MAX. WORKING TEMPERATURE 60 °C CONNECTION R 5/4” WORKING PRESSURE 2,2 bar SYMBOLS:…………………..................………………………………….… Read the entire instruction manual before using the vibration drowned pump. In accordance with essential safety standards of applicable European directives INSTRUCTIONS FOR CORRECT UNIT INSTALATION:..........………………………………….…...
- Page 9 STARTING AND WORKING:......................... CAUTION: - Never take the electronic board out of the control box. The wiring diagram inside the terminal block will show you a correct connection. Wrong or loose connection will destroy the whole electronic circuit. - Cable used for connection must be H05 or H07 type with 3×1.5 mm section. It shall have the outer diameter at 8.9 mm min.
-
Page 10: Remote Control Switch
WIRING DIAGRAMS FOR CONNECTING THE UNIT TO DIFFERENT KINDS OF PUMP’S MOTORS:....Wiring diagram for connection Wiring diagram for connection of Wiring diagram for connection of of single–phase pumps up to single-phase pumps over 2.2 Kw three phase 380V motor pumps 2.2 Kw (3HP) (3HP) through remote control through remote control switch.
